BEDIENUNGSANLEITUNG VideoScope Micro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Das Videoinspektionssystem VideoScope Micro eignet sich für die visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen.

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

– Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen, sowie bei Beschädigungen des Gehäuses oder schwacher Batterieladung.

- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

– Die LCD-Einheit darf nicht in Wasser getaucht werden.

Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.

– Der Kamerakopf ist nicht säurebeständig oder feuerfest.

- Es ist unbedingt darauf zu achten, das die VideoScope Micro nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.

- Die VideoScope Micro darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.

- Der Messkopf kann sich im Betrieb stark erwärmen und zu Beschädigungen von empfindlichem Messaut führen.

- Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

-Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör verwendet erlischt die Garantie.

- Um die Schutzklasse IP 67 zu gewährleisten, darf die Kamerasonde nur bis zum Abstand von 10 cm von dem Gehäuse eingetaucht werden.

- Bitte beachten Sie zur sachgemäßen Verwendung des Gerätes die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

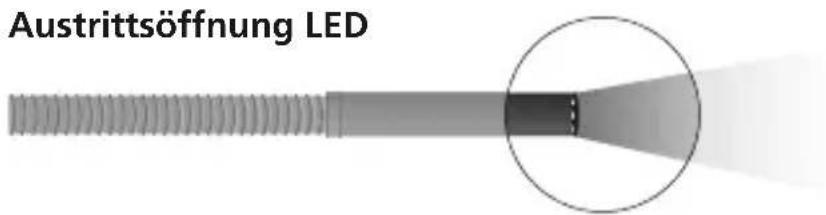

Austrittsöffnung LED

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 LC-Display
2 Direkttasten
3 Batteriefach
4 Zubehörfach

a 2-fach Zoom /
Rotation 180° / Spiegelung
b LED-Beleuchtung +
c ON/OFF

Laserliner

Kamera

1 2 3

1 Kamerakopf
2 LED-Beleuchtung
3 Optik

Symbole

Batteriestatus

LED Beleuchtung

2.0×

Zoom-Stufe

Werkzeuge

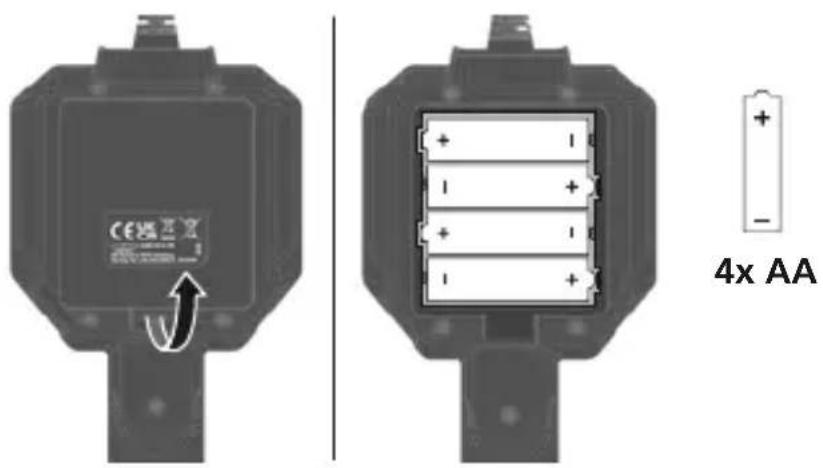

1 Einsetzen und Entnehmen der Batterien

Das Batteriefach öffnen und Batterien (4x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. Vor Entnahme der Batterien das Gerät ausschalten.

CE + - + - + - + - 4x AA

2 ON/OFF

3 sec

3 Befestigung der Werkzeuge

Kamerakopf Spiegel Haken Magnet Klick

4 LED-Beleuchtung

2 Sek. gedrückt halten.

3x

2x

Vom Ausgangsbild

1x = horizontale Spiegelung

2x = Drehung 180°

3x = vertikale Spiegelung

4x=Ausgangsbild

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Anwenderhinweis

Im Lauf der Zeit kann es passieren, dass sich die biegsame Kamerasonde nicht mehr in optisch einwandfreiem, glatten Zustand befindet. Dies schränkt die Funktion in keiner Weise ein und erfordert keinen Service oder Reparatur des Gerätes.

Technische Daten (Technische Änderungen vorbehalten Rev23W49)

Auflösung Display 320 x 240	Pixel
Auflösung Kamera	640 x 480 Pixel
Länge Sonde	1 m
Durchmesser Sonde	4,5 mm
Min. Biegeradius Sonde	30 mm
Länge Kamerakopf	35 mm
Durchmesser Kamerakopf	ø 5,5 mm
Sichtfeld (FOV)	45°
Schärfentiefe (DOF)	2 ... 8 cm
Betriebsdauer	ca. 6 Stunden
Bildschirmtyp	2,4" TFT-Farbdisplay
Anzahl LED-Leuchtmittel	6
Schutzart Kamera-Sonde	IP 67
Stromversorgung	4 x 1,5V LR6 (AA)
Arbeitsbedingungen	-15°C ... 50°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 60°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend
Abmessungen (B x H x T) 85 x	235 x 60 mm
Gewicht	360 g (inkl. Batterien)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind mit handelsüblichem Werkzeug zerstörungsfrei vom Gerät zu entnehmen und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:

Tel.: [phone]

[e-mail]

www.laserliner.com

MADE IN PRC

Rev23W49
