Produkttype	Inspektionsvideokamera (VideoScope)
Mærke	Laserliner
Model	VideoScope Micro
Dimensioner (b × h × d)	85 × 235 × 60 mm
Vægt (batterier inkluderet)	360 g
Strømforsyning	4 AA-batterier 1,5V LR6
Batteritid	Cirka 6 timer
Skærm	TFT farve 2,4 tommer, opløsning 320 × 240 pixels
Kameraopløsning	640 × 480 pixels
Sondelængde	1 m
Sondediameter	4,5 mm
Kamera hoved diameter	5,5 mm
Beskyttelsesklasse (sonde)	IP67 (vandtæt op til 1 m)
LED-belysning	6 LED'er, justerbar intensitet (20% til 100%)
Digital zoom	2x (100% til 200%)
Billedrotation og spejling	Rotation 180° og horisontal spejling
Medfølgende tilbehør	Spejl, krog, magnet
Synsfelt (FOV)	45°
Dybdeskarphed (DOF)	2 til 8 cm
Min. bøjningsradius for sonde	30 mm
Arbejdstemperatur	-15°C til 50°C
Opbevaringstemperatur	-20°C til 60°C
Maks. luftfugtighed (arbejde)	85% RH, ikke-kondenserende
Vedligeholdelse og rengøring	Let fugtig klud, ingen aggressive produkter
Sikkerhedsanvisninger	Må ikke bruges i nærheden af farlige spændinger, kemikalier eller varme dele
Genbrug og bortskaffelse	Apparat, tilbehør og batterier skal genbruges i henhold til lokale retningslinjer
Garanti	Brug kun originale tilbehør, ellers bortfalder garantien

Ofte stillede spørgsmål - VideoScope Micro Laserliner

Hvilken type batterier skal bruges til VideoScope Micro?

Brug 4 AA-batterier af typen LR6 (alkaliske). Åbn batterirummet bagpå og indsæt dem i overensstemmelse med den angivne polaritet.

Hvordan justerer jeg kameraets LED-belysning?

Tryk flere gange på LED-belysningsknappen: 1 gang = 20%, 2 gange = 40%, 3 gange = 60%, 4 gange = 80%, 5 gange = 100%.

Er kamerasonden vandtæt?

Ja, sonden er beskyttet i henhold til IP67, hvilket betyder, at den kan nedsænkes i vand op til 1 meters dybde. Sørg for at holde en afstand på 10 cm mellem huset og væsken.

Hvordan bruger jeg zoom og billedrotation?

Tryk kort på zoomknappen for at skifte fra 100% til 150% til 200%. For rotation skal du holde knappen nede i 2 sekunder: 1 tryk = horisontal spejling, 2 tryk = rotation 180°.

Hvilket tilbehør følger med VideoScope Micro?

Sættet indeholder et spejl, en krog og en magnet, der monteres på kameraets hoved for at lette inspektion af svært tilgængelige områder.

Hvordan rengør jeg enheden?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batterierne før længere tids opbevaring.

Kan VideoScope Micro bruges til medicinske undersøgelser?

Nej, det er strengt forbudt at bruge dette apparat til medicinske undersøgelser eller på personer. Det er kun designet til teknisk inspektion af rør, hulrum, murværk osv.

Hvad gør jeg, hvis den fleksible sonde bliver ru eller deform?

Det er normalt over tid og påvirker ikke funktionen. Ingen vedligeholdelse eller reparation er nødvendig.

Hvordan bortskaffer jeg enheden ved endt levetid?

Smid ikke apparatet, tilbehøret eller batterierne i husholdningsaffaldet. Aflevér dem på et passende indsamlingssted (genbrugsplads, butik) i overensstemmelse med lokale retningslinjer for genbrug af WEEE og batterier.

Kan jeg bruge ikke-originalt tilbehør?

Nej, brug kun originale Laserliner-tilbehør. Brug af uegnet tilbehør ugyldiggør garantien og kan beskadige enheden.

BRUGSANVISNING VideoScope Micro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, når produktet videregives.

Tilsigtet anvendelse

Videoinspektionssystemet VideoScope Micro er velegnet til visuel kontrol af vanskeligt tilgængelige steder i rør, hulrum, skakter, murværk og køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke længere anvendes, hvis en eller flere funktioner svigter, hvis kabinettet bliver beskadiget, eller hvis batteriet er svagt.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• Lysdiodeenheden må ikke dyppes ned i vand. Basisapparatet må ikke komme i kontakt med væske.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at VideoScope Micro ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• VideoScope Micro må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• Kamerahovedet kan blive meget varmt under brugen og forårsage skader på følsomme inspektionsobjekter.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.
• Brug kun originalt tilbehør. Hvis der anvendes forkert tilbehør, bortfalder garantien.

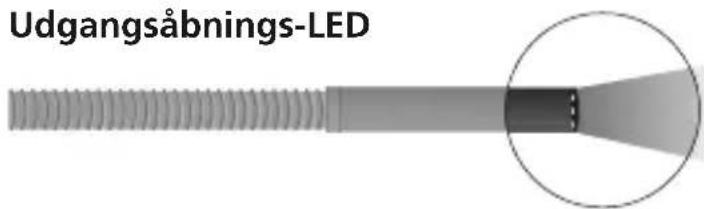

• For at garantere kapslingsklasse IP 67 må kamerasonden kun nedsænkes til en afstand af 10 cm fra kabinettet.
• Vær med henblik på en korrekt brug af apparatet venligst opmærksom på de lokale og nationale myndigheders sikkerhedshenvisninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 LC-display
2 Direkt-knapper
3 Batterikammer
4 Tilbehørsrum

a 2-dobbelt zoom / rotation 180° / spejling
b Diodelampe +
c ON/OFF

Laserliner

Kamera

1 Kamerahoved
2 Diodelampe
3 Optik

Symboler

Batteristatus

Diodelampe

2.0×

Zoom (2 trin)

Værktøjer

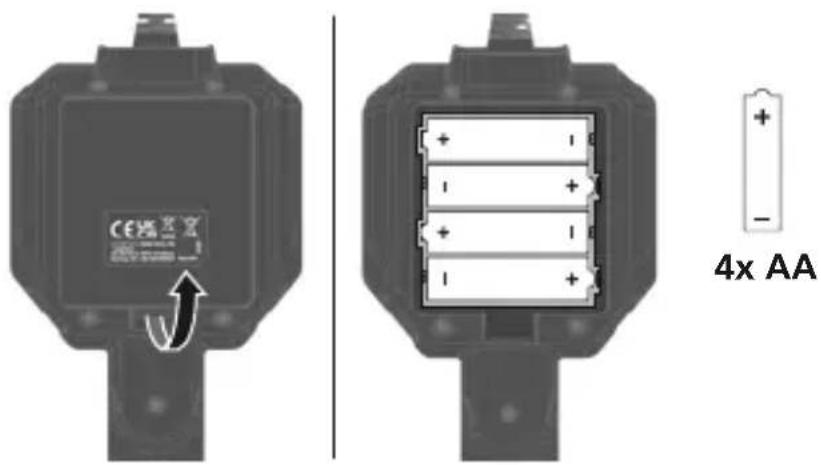

1 Isætning og udtagning af batterier

Åbn batterihuset og læg batterierne (4 x Type AA) i. Vær opmærksom på de angivne poler. Før batterierne tages ud, skal apparatet slukkes.

2 ON/OFF

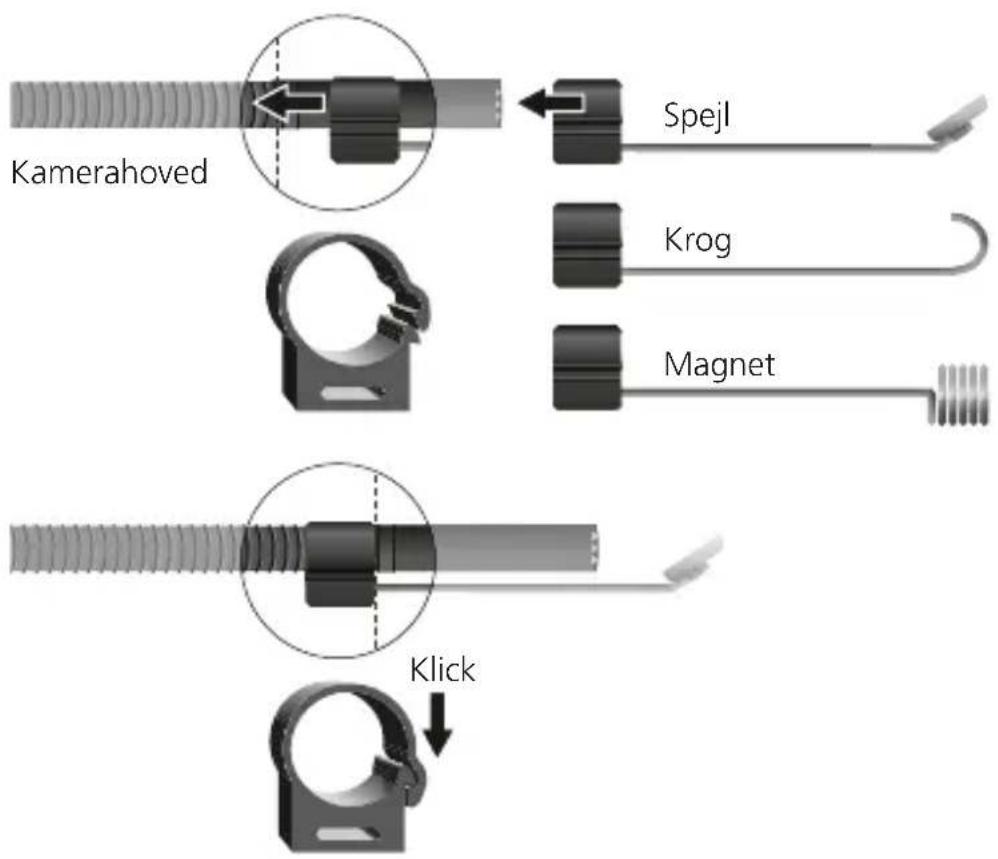

3 Fastgørelse af værktøjerne

4 Diodelampe

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Brugerinfo

Med tiden kan det ske, at den bøjelige kamerasonde ikke længere er i en optisk perfekt, glat tilstand. Dette begrænser ikke på nogen måde funktionaliteten og kræver ingen service eller reparation af apparatet.

Tekniske data (Ret til ændringer forbeholdt. Rev23W49)

Opløsning display	320 x 240 pixel
Opløsning kamera	640 x 480 pixel
Sondelængde	1 m
Sondediameter	4,5 mm
Min. bøjningsradius sonde	30 mm
Længde Kamerahoved	35 mm
Diameter kamerahoved	ø 5,5 mm
Synsfelt (FOV)	45°
Dybdeskarphed (DOF)	2 ... 8 cm
Drifttid	ca. 6 timer
Skærmtype	2,4" TFT-farvedisplay
Antal LED-lyskilder	6
Kapslingsklasse kamerasonde	IP 67
Strømforsyning	4 x 1,5V LR6 (AA)
Arbejdsbetingelser	-15°C ... 50°C, luftfugtighed maks.85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 60°C, luftfugtighed maks.85% rH, ikke-kondenserende
Mål (b x h x l) 85 x 235 x 60 mm
Vægt	360 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Batterierne tages ud af apparatet med almindeligt værktøj uden at det ødelægges og forbindes med en separat samling, før du giver apparatet tilbage til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:
