GEBRUIKSAANWIJZING VideoScope Micro Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Het video-inspectiesysteem VideoScope Micro is geschikt voor de eenvoudige visuele controle van moeilijk toegankelijke plekken in buizen, holle ruimten, schachten, muurwerk en auto's.

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

- De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

- De bouwwijze van het apparaat mag niet worden veranderd!

- Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

- Het apparaat mag niet meer worden gebruikt als één of meer functies uitvallen, als de behuizing of aansluitkabels beschadigd zijn of als de batterijlading zwak is.

- Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

- De LCD-eenheid mag niet onder water worden gedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen.

- De camerakop is niet zuurbestendig en niet vuurvast.

- Let absoluut op dat de VideoScope Micro niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.

- De VideoScope Micro mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.

- De camerakop kan tijdens gebruik behoorlijk warm worden. Dat kan schade veroorzaken aan gevoelige inspectieobjecten.

- Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

- Gebruik uitsluitend het originele toebehoren. Wanneer verkeerd toebehoren worden gebruikt, komt de garantie te vervallen.

- Om beschermingsklasse IP 67 te garanderen, mag de camera- sonde slechts tot op een afstand van 10 cm van de behuizing ondergedompeld worden.

- Neem voor het correcte gebruik van het toestel de veiligheidsvoorschriften van lokale resp. nationale instanties in acht.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

1 2 LaserTier

3 CCB 202

2 a b c

1 LC-display
2 Directe toetsen
3 Batterijvakje
4 Accessoirevak

a 2-voudige zoom / rotatie 180 ° / spiegeling
b LED-verlichting +
c ON/OFF

Laserliner

Camera

1 2 3

1 Camerakop
2 LED-verlichting
3 Optiek

Symbolen

Batterijstatus

LED-verlichting

2.0×

Zoom (2 niveaus)

Werkzeuge

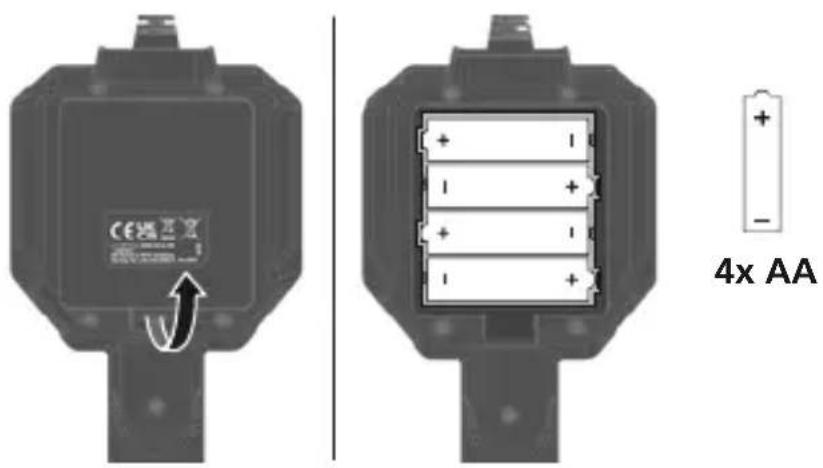

1 De batterijen plaatsen en verwijderen

Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit. Schakel het apparaat uit, voordat u de batterijen verwijdert.

CE + - + - + - + - 4x AA

2 ON/OFF

3 sec

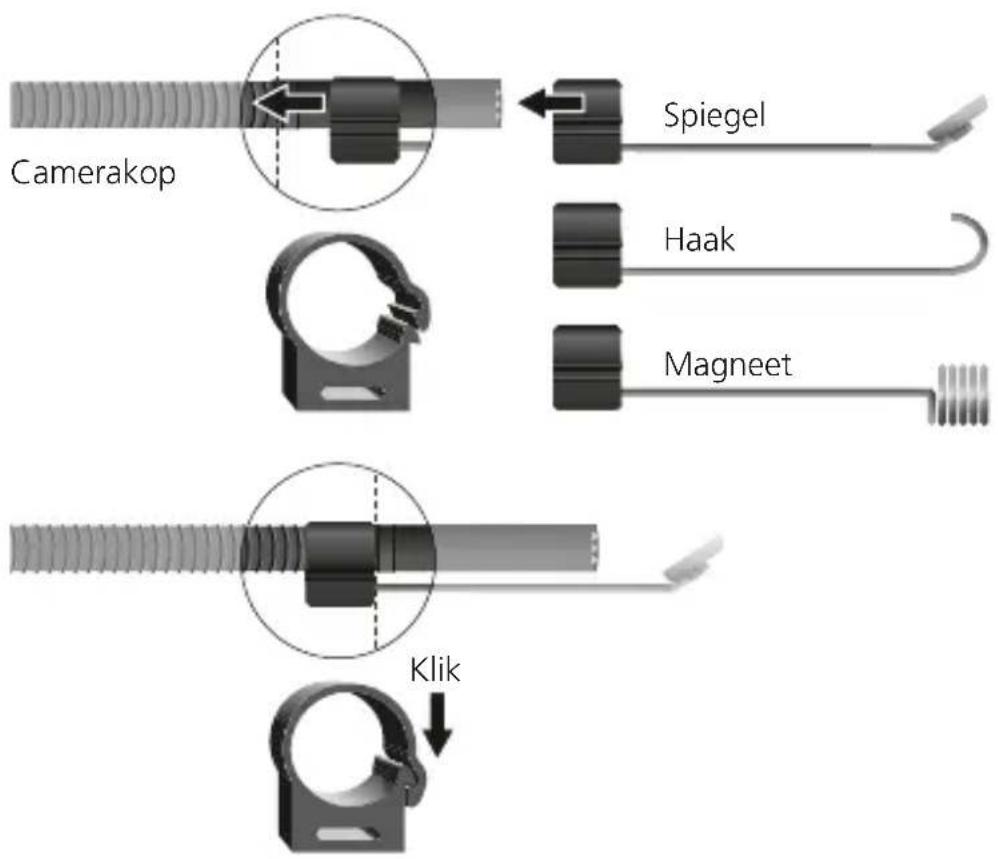

3 Bevestiging van de gereedschappen

Camerakop Spiegel Haak Magneet Klik

4 LED-verlichting

Toets kort indrukken

$$ - = 100 \% $$

$$ 1x = 150 \% $$

$$ 2 x = 200 \% $$

6 Beeldrotatie

4x

1x

Toets Rotatie 2 sec. ingedrukt houden

3x

2x

Van het uitgangsbeeld

1x = Horizontale spiegeling

2x = Draaiing 180°

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Gebruiksinstructies

Na verloop van tijd is het mogelijk dat de buigzame camerasonde niet meer in een visueel optimale, gladde toestand verkeert. Dit beperkt de werking op geen enkele manier en vereist geen service of reparatie van het apparaat.

Technische gegevens (Technische veranderingen voorbehouden. Rev23W49)

Resolutie display 320 x 240 pixel
Resolutie camera	640 x 480 pixel
Lengte sonde	1 m
Diameter sonde	4,5 mm
Min. buigradius sonde	30 mm
Lengte Camerakop	35 mm
Min. buigradius sonde	ø 5,5 mm
Zichtveld (FOV)	45°
Scherptediepte (DOF)	2 ... 8 cm
Bedrijfsduur	ca. 6 uur
Beeldschermtype	2,4" TFT-kleurendisplay
Aantal LED-lampen	6
Beschermklasse camerasonde	IP 67
Voeding	4 x 1,5V LR6 (AA)
Werkomstandigheden	-15°C ... 50°C, luchtvochtigheid max. 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 60°C, luchtvochtigheid max. 85% rH, niet-condenserend
Afmetingen (B x H x D) 85 x 2	35 x 60 mm
Gewicht	360 g (incl. batterijen)
