Merk	Laserliner
Model	HD BoreScope-DuoCamera
Producttype	Endoscopische videocamera (camera-eenheid voor VideoFlex HD)
Diameter camerakop	5 mm
Cameraresolutie	1280 x 720 pixels
Gezichtsveld (FOV)	80°
Scherptediepte (DOF)	Voorzijde: 3 tot 8 cm / Zijkant: 2 tot 5 cm
Aantal LED-lampjes	Voorzijde: 6 / Zijkant: 1
Beschermingsgraad sonde	IP 67
Diameter sonde	5 mm
Lengte sonde	300 mm
Voeding	Via de basisunit VideoFlex HD
Afmetingen (L x H x D)	450 mm x 30 mm x 30 mm
Gewicht	235 g
Arbeidsomstandigheden	0°C tot 50°C, relatieve luchtvochtigheid max. 80% (niet-condenserend)
Opslagomstandigheden	-10°C tot 70°C, relatieve luchtvochtigheid max. 80% (niet-condenserend)
Maximale werkhoogte	2000 m boven zeeniveau
Hoofdfuncties	Inspectie van holtes, putten, metselwerk, voertuigen; schakelen tussen voor- en zijkantcamera; kleurenbeeldoverdracht naar LCD-scherm
Inbegrepen accessoires	Magneet, spiegel, haak
Bestendigheid tegen olie en benzine	Ja
Onderhoud en reiniging	Reinigen met een licht vochtige doek; vermijd reinigingsmiddelen, oplosmiddelen en schuurmiddelen; bewaar op een droge en schone plaats
Veiligheid	Niet gebruiken voor medische onderzoeken; vermijd contact met chemicaliën, elektrische spanning, hete of bewegende delen; niet blootstellen aan mechanische belasting, extreme temperaturen of trillingen; camerakop bestand tegen zuren noch vuur
Onderdelen en repareerbaarheid	Accessoires (magneet, spiegel, haak) verkrijgbaar; voor reparatie contact opnemen met de klantenservice
Algemene informatie	Gecertificeerd CE en UKCA; recycling volgens WEEE-richtlijnen

Veelgestelde vragen - HD BoreScope-DuoCamera Laserliner

Waar dient de HD BoreScope-DuoCamera voor?

De HD BoreScope-DuoCamera is een camera-eenheid die wordt aangesloten op de basisunit VideoFlex HD. Hiermee kunt u visueel moeilijk toegankelijke plaatsen inspecteren, zoals holtes, putten, metselwerk of voertuigen, dankzij de twee camera's (voor en zijkant).

Hoe sluit ik de camera aan op de basisunit?

Sluit de stekker van de camera-eenheid aan op de bijbehorende poort van de basisunit VideoFlex HD (markering 1 op het schema). Zorg voor een stevige verbinding voor gebruik.

Wat is de resolutie van de camera?

De resolutie is 1280 x 720 pixels, wat goede kleurenvideobeelden oplevert.

Hoe schakel ik tussen de voor- en zijkantcamera?

Gebruik de schakelaar (markering 2) op de camera-eenheid. Druk erop om te schakelen tussen de voorcamera (markering 10) en de zijkantcamera (markering 4).

Wat is de scherptediepte van de camera's?

Voor de voorcamera is de scherpte optimaal tussen 3 en 8 cm. Voor de zijkantcamera tussen 2 en 5 cm. Objecten buiten deze bereiken kunnen wazig lijken.

Is de sonde waterdicht?

Ja, de sonde heeft een beschermingsgraad IP 67. Hij kan in een vloeistof worden ondergedompeld, maar laat maximaal 10 cm ruimte tussen het handvat en de vloeistof.

Hoe reinig en onderhoud ik de camera?

Reinig alle componenten met een licht vochtige doek. Gebruik geen reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Bewaar het apparaat op een droge en schone plaats.

Welke accessoires worden meegeleverd?

Inbegrepen: een magneet, een spiegel en een haak. Deze accessoires worden op de camerakop bevestigd om objecten te kunnen ophalen of te inspecteren onder verschillende hoeken (markeringen 6, 7, 8).

Kan de camera worden gebruikt voor medische onderzoeken?

Nee, het is verboden om de HD BoreScope-DuoCamera te gebruiken voor medische onderzoeken van personen. Hij is uitsluitend ontworpen voor technische inspectie.

Welke veiligheidsmaatregelen moeten worden in acht genomen?

Stel de camerakop niet bloot aan chemicaliën, vuur, spanningvoerende of bewegende delen. Vermijd extreme temperaturen (0-50°C in gebruik, -10-70°C in opslag) en schokken. Voor metingen in de buurt van elektrische installaties, verzeker u van spanningsvrijheid.

GEBRUIKSAANWIJZING HD BoreScope-DuoCamera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

De HD BoreScope-DuoCamera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex HD. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De camerakop kan tijdens gebruik behoorlijk warm worden. Dat kan schade veroorzaken aan gevoelige inspectieobjecten.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet worden gebruikt als een of meer functies uitgevallen zijn, als de behuizing of aansluitkabels beschadigd zijn of als de accu van de basiseenheid bijna leeg is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de HD BoreScope-DuoCamera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• Om de beschermingsklasse IP 67 te garanderen, mag de camerasonde slechts tot op een afstand van 10 cm van de handgreep ondergedompeld worden.
• De HD BoreScope-DuoCamera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

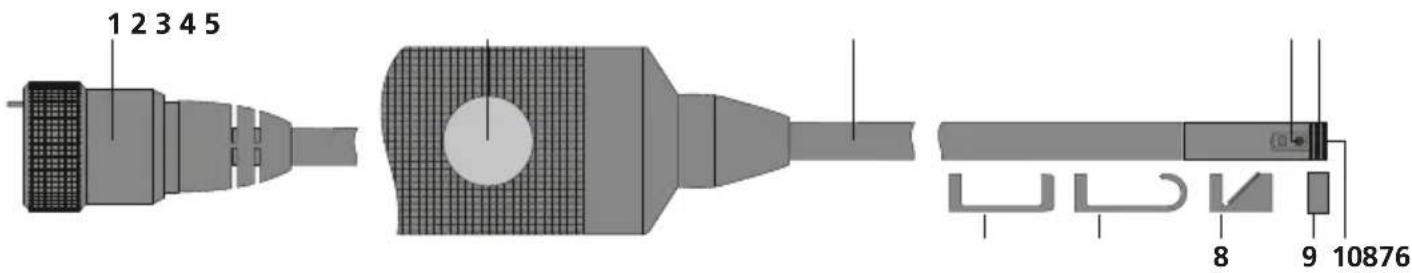

1 Aansluiting basiseenheid
2 Omschakeling frontcamera en camera opzij
3 Camerasonde
4 Camera opzij
5 Aansluiting magneet-/spiegel-/haakgereedschap

6 Magneet
7 Haak
8 Spiegel
9 Schroefdraadbescherming
10 Frontcamera

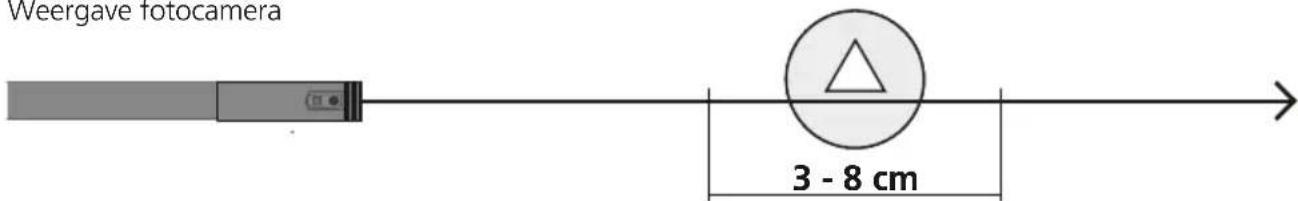

1 Scherpte-diepte-bereik

De frontcamera van de HD BoreScope-DuoCamera levert scherpe beelden in het bereik van 3 - 8 cm vóór de camerakop. De camera opzij heeft een scherpte-diepte-bereik van 2 - 5 cm vóór de camerakop.

Weergave fotocamera

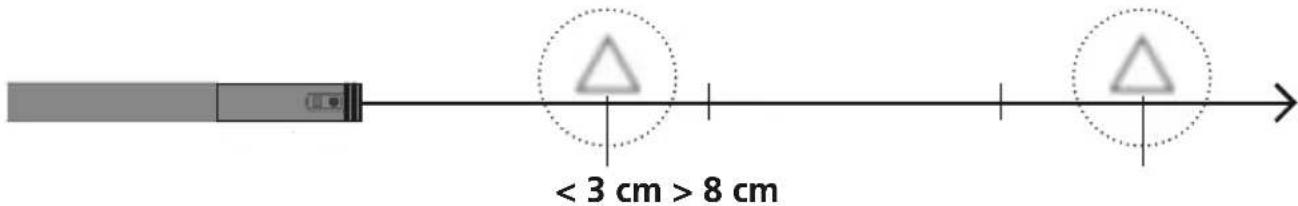

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2 Aansluiting camera-eenheid

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens		Technische wijzigingen voorbehouden. 24W07
Diameter Camerakop 5 mm
Beschermklasse camerasonde IP 67
Aantal LED-lampen Voorkant: 6 / Opzij: 1
Resolutie camera 1280 x 720 pixel
Zichtveld (FOV) 80°
Scherptediepte (DOF) Front: 3 ... 8 cm / Opzij: 2 ... 5 cm
Diameter sonde 5 mm
Lengte sonde 300 mm
Kenmerken	Bestand tegen olie en benzineincl. toebehoren: magneet, haak, spiegel
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend,Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Gewicht 235 g
Afmetingen (B x H x D) 450 mm x	30 mm x 30 mm

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten en verpakkingen horen niet bij het huishoudelijk afval. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder: https://packd.li/ll/AOJ/in

!
