HD BoreScope-DuoCamera - Videokaamera Laserliner - Tasuta kasutusjuhend

Mark	Laserliner
Mudel	HD BoreScope-DuoCamera
Toote tüüp	Endoskoopiline videokaamera (üksus VideoFlex HD jaoks)
Kaamera pea läbimõõt	5 mm
Kaamera eraldusvõime	1280 x 720 pikslit
Vaateväli (FOV)	80°
Teravussügavus (DOF)	Esikaamera: 3 kuni 8 cm / Külgkaamera: 2 kuni 5 cm
LED-tulede arv	Esikaamera: 6 / Külgkaamera: 1
Sondi kaitse tüüp	IP 67
Sondi läbimõõt	5 mm
Sondi pikkus	300 mm
Toide	VideoFlex HD põhiseadme kaudu
Mõõtmed (P x K x L)	450 mm x 30 mm x 30 mm
Kaal	235 g
Töötingimused	0°C kuni 50°C, suhteline niiskus max 80% (kondensatsioonita)
Ladustamistingimused	-10°C kuni 70°C, suhteline niiskus max 80% (kondensatsioonita)
Maksimaalne töökõrgus	2000 m merepinnast
Peamised funktsioonid	Õõnsuste, kaevude, müüritise, sõidukite kontroll; lülitumine esi- ja külgkaamera vahel; värviliste piltide edastus LCD-ekraanile
Kaasasolevad tarvikud	Magnet, peegel, konks
Õli- ja bensiinikindlus	Jah
Hooldus ja puhastamine	Puhastage kergelt niiske lapiga; vältige puhastusvahendeid, lahusteid ja abrasiivseid aineid; hoida kuivas ja puhtas kohas
Ohutus	Ärge kasutage meditsiiniliseks läbivaatuseks; vältige kokkupuudet kemikaalide, elektrilise pingega, kuumade või liikuvate osadega; ärge jätke mehaanilisele koormusele, äärmuslikele temperatuuridele või vibratsioonile; kaamera pea ei talu happeid ega tuld
Varuosad ja remonditavus	Tarvikud (magnet, peegel, konks) saadaval; remondiks võtke ühendust teenindusega
Üldine teave	Sertifitseeritud CE ja UKCA; ringlussevõtt vastavalt WEEE direktiividele

Korduma kippuvad küsimused - HD BoreScope-DuoCamera Laserliner

Milleks kasutatakse HD BoreScope-DuoCamera't?

HD BoreScope-DuoCamera on kaameraüksus, mis ühendatakse VideoFlex HD põhiseadmega. See võimaldab visuaalselt kontrollida raskesti ligipääsetavaid kohti, nagu õõnsused, kaevud, müüritis või sõidukid, tänu oma kahele kaamerale (eesmine ja külgmine).

Kuidas ühendada kaamera põhiseadmega?

Ühendage kaameraüksuse pistik põhiseadme VideoFlex HD vastavasse porti (joonisel nr 1). Enne kasutamist veenduge, et ühendus on tugev.

Mis on kaamera eraldusvõime?

Eraldusvõime on 1280 x 720 pikslit, pakkudes kvaliteetseid värvilisi videopilte.

Kuidas lülituda esikaamera ja külgkaamera vahel?

Kasutage kaameraüksuse lülitit (nr 2). Vajutage seda, et lülituda esikaamera (nr 10) ja külgkaamera (nr 4) vahel.

Mis on kaamerate teravussügavus?

Esikaamera puhul on teravus optimaalne vahemikus 3 kuni 8 cm. Külgkaamera puhul vahemikus 2 kuni 5 cm. Sellest vahemikust väljaspool olevad objektid võivad tunduda udused.

Kas sond on veekindel?

Jah, sondil on IP 67 kaitse. Seda saab sukeldada vedelikku, jättes käepideme ja vedeliku vahele maksimaalselt 10 cm vahemaa.

Kuidas puhastada ja hooldada kaamerat?

Puhastage kõik komponendid kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, lahusteid ega abrasiivseid aineid. Hoidke seadet kuivas ja puhtas kohas.

Millised tarvikud on kaasas?

Kaasas on: magnet, peegel ja konks. Need tarvikud kinnitatakse kaamera pea külge, et hõlbustada esemete kättesaamist või kontrollimist erinevate nurkade alt (nr 6, 7, 8).

Kas kaamerat saab kasutada meditsiinilisteks uuringuteks?

Ei, HD BoreScope-DuoCamera't on keelatud kasutada inimeste meditsiiniliseks läbivaatuseks. See on mõeldud ainult tehniliseks kontrolliks.

Milliseid ohutusmeetmeid tuleb järgida?

Ärge jätke kaamera pead kemikaalidele, tulele, pinge all olevatele osadele või liikuvatele osadele. Vältige äärmuslikke temperatuure (töötamisel 0-50°C, ladustamisel -10-70°C) ja põrutusi. Elektriseadmete läheduses mõõtmisel veenduge pinge puudumises.

KASUTUSJUHEND HD BoreScope-DuoCamera Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised” ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

HD BoreScope-DuoCamera puhul on tegemist kaameramooduliga VideoFlex HD baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või söidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega.
  Hoidke lastele kättesaamatult.
• Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et HD BoreScope-DuoCamera ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamerasondi tohib kaitseklassi IP 67 tagamiseks sukeldada ainult kuni 10 cm kaugusel käepidemest.
• HD BoreScope-DuoCamera ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
• Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele.
  Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

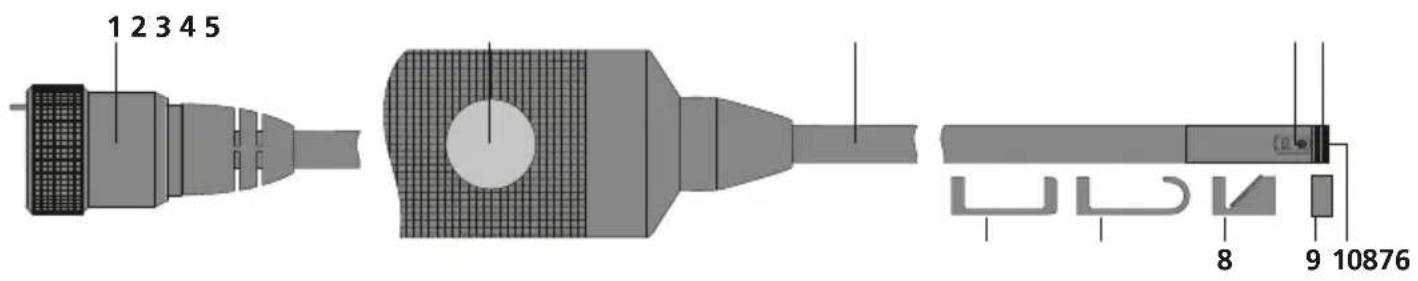

1 Baasmooduli ühendamine
2 Esi- ja külgkaamera ümberlülitamine
3 Kaamerasond
4 Külgkaamera
5 Magnet, konks, peegel ühendus
6 Magnet
7 Konks
8 Peegel
9 Keermekaitse
10 Esikaamera

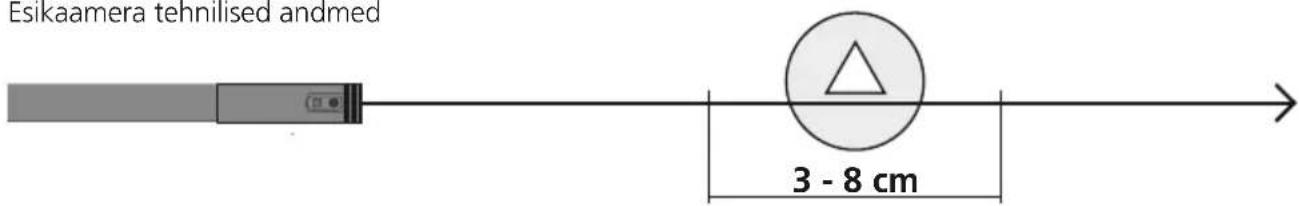

1 Teravussügavuse piirkond

HD BoreScope-DuoCamera esikaamera annab teravaid pilte kaamerapea ees 3–8 cm alal. Külgkaamera kaamerapea ees on 2–5 cm teravussügavusega ala.

Esikaamera tehnilised andmed

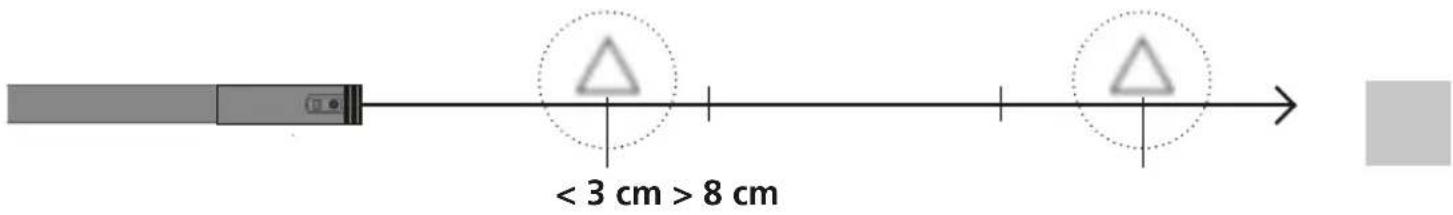

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

2 Kaameramooduli ühendus

3 Esi- ja külgkaamera ümberlülitamine

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed		Öigus tehnilisteks muudatusteks reserveeritud. 24W07
Kaamerapea läbimõõt 5 mm
Kaamerasondi kaitseaste IP 67
LED-valgustite arv Esikülg: 6 / Külg: 1
Kaamera resolutsioon 1280 x 720	pikslit
Vaateväli (FOV) 80°
Teravussügavus (DOF) Esikülg: 3 ...	8 cm / külg: 2 ... 5 cm
Sondi läbimõõt 5 mm
Sondi pikkus 300 mm
Omadused	Vastupidav öli ja bensiini suhteskoos tarvikutega: Magnet, konks, peegel
Töötingimused	0°C ... 50°C, Öhuniiskus max 80% rH, mittekondenseeruv,Töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 70°C, Öhuniiskus max 80% rH, mittekondenseeruv
Kaal 235 g
Mõõtmed (L x K x S) 450 mm x 30	mm x 30 mm

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasöbralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprügi hulka. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.

Edasised ohutus- ja lisajuhised aadressil:
