HD BoreScope-DuoCamera - Cámara de video Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	HD BoreScope-DuoCamera
Tipo de producto	Cámara de video endoscópica (unidad de cámara para VideoFlex HD)
Diámetro de la cabeza de la cámara	5 mm
Resolución de la cámara	1280 x 720 píxeles
Campo de visión (FOV)	80°
Profundidad de campo (DOF)	Frontal: 3 a 8 cm / Lateral: 2 a 5 cm
Número de bombillas LED	Frontal: 6 / Lateral: 1
Tipo de protección de la sonda	IP 67
Diámetro de la sonda	5 mm
Longitud de la sonda	300 mm
Alimentación	A través de la unidad base VideoFlex HD
Dimensiones (L x A x P)	450 mm x 30 mm x 30 mm
Peso	235 g
Condiciones de trabajo	0°C a 50°C, humedad relativa máx. 80% (sin condensación)
Condiciones de almacenamiento	-10°C a 70°C, humedad relativa máx. 80% (sin condensación)
Altitud de trabajo máx.	2000 m sobre el nivel del mar
Funciones principales	Inspección de cavidades, pozos, mampostería, vehículos; conmutación entre cámara frontal y lateral; transmisión de imágenes en color a la pantalla LCD
Accesorios incluidos	Imán, espejo, gancho
Resistencia al aceite y a la gasolina	Sí
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; evitar productos de limpieza, disolventes y productos abrasivos; almacenar en un lugar seco y limpio
Seguridad	No utilizar para exámenes médicos; evitar el contacto con productos químicos, tensión eléctrica, piezas calientes o en movimiento; no exponer a cargas mecánicas, temperaturas extremas o vibraciones; la cabeza de la cámara no resiste ácidos ni fuego
Piezas de repuesto y reparabilidad	Accesorios (imán, espejo, gancho) disponibles; para reparación, contactar al servicio postventa
Información general	Certificado CE y UKCA; reciclaje conforme a las directivas RAEE

Preguntas frecuentes - HD BoreScope-DuoCamera Laserliner

¿Para qué sirve la HD BoreScope-DuoCamera?

La HD BoreScope-DuoCamera es una unidad de cámara destinada a conectarse a la unidad base VideoFlex HD. Permite inspeccionar visualmente lugares de difícil acceso como cavidades, pozos, mampostería o vehículos, gracias a sus dos cámaras (frontal y lateral).

¿Cómo conectar la cámara a la unidad base?

Conecte el conector de la unidad de cámara al puerto correspondiente de la unidad base VideoFlex HD (marca 1 en el esquema). Asegúrese de que la conexión esté firme antes de usar.

¿Cuál es la resolución de la cámara?

La resolución es de 1280 x 720 píxeles, ofreciendo imágenes de video en color de buena calidad.

¿Cómo cambiar entre la cámara frontal y la lateral?

Utilice el interruptor (marca 2) en la unidad de cámara. Púlselo para alternar entre la cámara frontal (marca 10) y la cámara lateral (marca 4).

¿Cuál es la profundidad de campo de las cámaras?

Para la cámara frontal, la nitidez es óptima entre 3 y 8 cm. Para la cámara lateral, entre 2 y 5 cm. Los objetos fuera de estos rangos pueden aparecer borrosos.

¿La sonda es estanca?

Sí, la sonda cuenta con protección IP 67. Puede sumergirse en un líquido, pero dejando un espacio de 10 cm máximo entre el mango y el líquido.

¿Cómo limpiar y mantener la cámara?

Limpie todos los componentes con un paño ligeramente húmedo. No use productos de limpieza, disolventes ni productos abrasivos. Almacene el equipo en un lugar seco y limpio.

¿Qué accesorios se incluyen?

Se incluyen: un imán, un espejo y un gancho. Estos accesorios se fijan en la cabeza de la cámara para facilitar la recuperación de objetos o la inspección desde diferentes ángulos (marcas 6, 7, 8).

¿Se puede usar la cámara para exámenes médicos?

No, está prohibido usar la HD BoreScope-DuoCamera para exámenes médicos en personas. Está diseñada únicamente para inspección técnica.

¿Cuáles son las precauciones de seguridad a seguir?

No exponga la cabeza de la cámara a productos químicos, fuego, piezas bajo tensión o en movimiento. Evite temperaturas extremas (0-50°C en funcionamiento, -10-70°C en almacenamiento) y golpes. Para mediciones cerca de instalaciones eléctricas, asegúrese de la ausencia de tensión.

MANUAL DE USUARIO HD BoreScope-DuoCamera Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Uso correcto

La HD BoreScope-DuoCamera es una unidad de cámara para conectar a la unidad básica VideoFlex HD. Junto con la unidad básica se envía al LCD imágenes de vídeo en color para la comprobación de puntos de difícil acceso como espacios huecos, pozos, interior de muros o en vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• El producto y su accesorio no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• El cabezal de la cámara puede calentarse mucho durante el funcionamiento y provocar daños en objetos de inspección sensibles.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o si la carcasa o los cables de conexión están deteriorados, o la batería de la unidad básica está casi descargada.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la HD BoreScope-DuoCamera entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• Para garantizar la clase de protección IP 67, la sonda de la cámara sólo puede sumergirse hasta una distancia de 10 cm del mango.
• No se puede utilizar la HD BoreScope-DuoCamera para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Laserliner

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

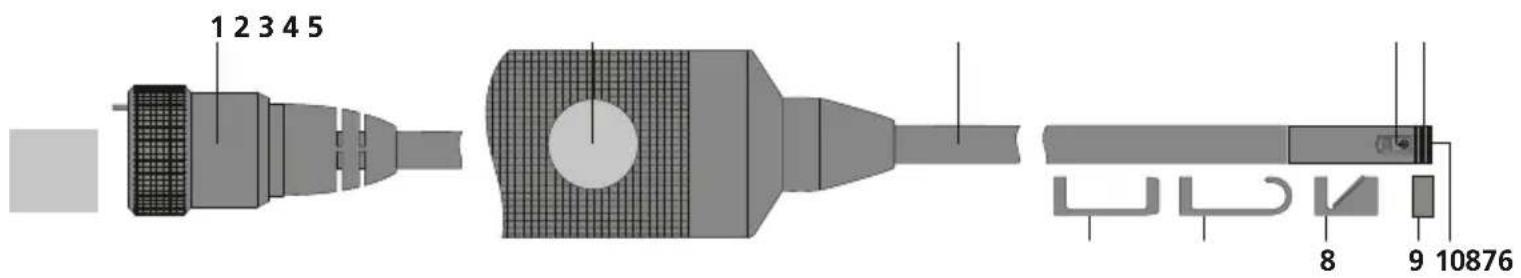

1 Conexión unidad básica
2 Cambio cámara frontal y cámara lateral
3 Sonda de la cáma
4 Cámara lateral
5 Conexión magnético/gancho/reflector

6 Imán
7 Gancho
8 Reflector
9 Protector de la rosca
10 Cámara frontal

1 Rango de profundidad de campo

La cámara frontal de HD BoreScope-DuoCamera suministra imágenes nítidas en un rango de 3 a 8 cm por delante del cabezal de la cámara. La cámara lateral tiene una profundidad de campo de 2 a 5 cm por delante del cabezal.

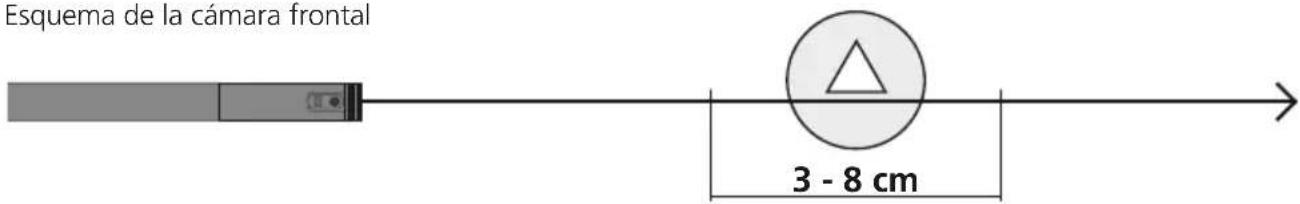

Esquema de la cámara frontal

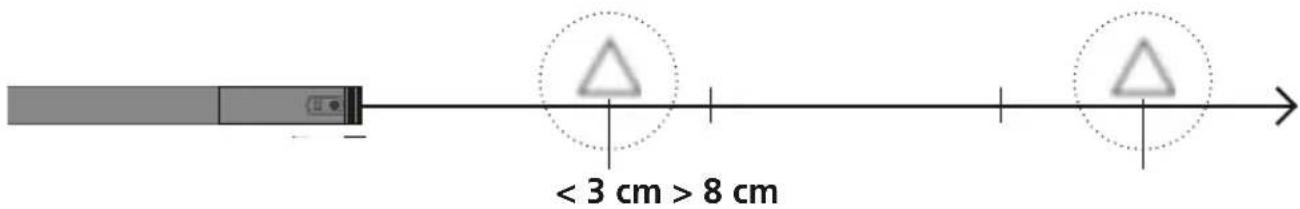

Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.

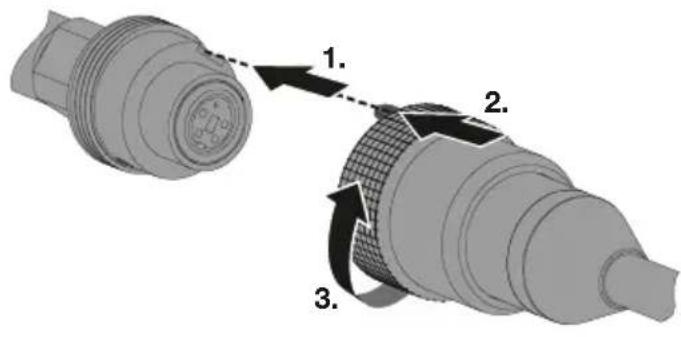

2 Entrada unidad de cámara

B Cambio cámara frontal y cámara lateral

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos
Sujeto a modificaciones técnicas. 24W07

Diámetro del cabezal de la cámara	5 mm
Tipo de protección de la sonda de la cámara	IP 67
Cantidad de LED Frontal: 6 / Lateral: 1
Resolución de la cámara 1280 x 720 pixel
Campo visual (FOV) 80°
Profundidad de campo (DOF) Frontal: 3 ... 8 cm / Lateral: 2 ... 5 cm
Diámetro de la sonda 5 mm
Sonda de longitud 300 mm
Características	Resistente al aceite y a la gasolinaincl. accesorios: Magnético, gancho, reflector
Condiciones de trabajo	0°C ... 50°C, Humedad del aire máx. 80% h.r., no condensante, Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ...	70°C, Humedad del aire máx. 80% h.r., no condensante
Peso 235 g
Dimensiones (An x Al x F) 450 mm	x 30 mm x 30 mm

Disposiciones de la EU y GB y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB.

Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos y embalajes usados, con el fin de recuperas las valiosas materias primas. Los aparatos eléctricos, las baterías y el embalaje no se deben tirar a la basura doméstica. Por favor, infórmese en su municipio sobre las instalaciones de recogida adecuadas y siga las correspondientes instrucciones de eliminación y seguridad en los puntos de recogida.

Más información detallada y de seguridad en: https://packd.li/ll/AOJ/in
