HD BoreScope-DuoCamera - βιντεοκάμερα Laserliner - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Laserliner
Μοντέλο	HD BoreScope-DuoCamera
Τύπος προϊόντος	Ενδοσκοπική κάμερα βίντεο (μονάδα κάμερας για VideoFlex HD)
Διάμετρος κεφαλής κάμερας	5 mm
Ανάλυση κάμερας	1280 x 720 pixels
Οπτικό πεδίο (FOV)	80°
Βάθος πεδίου (DOF)	Μπροστινή : 3 έως 8 cm / Πλάγια : 2 έως 5 cm
Αριθμός λαμπτήρων LED	Μπροστινή : 6 / Πλάγια : 1
Τύπος προστασίας ανιχνευτή	IP 67
Διάμετρος ανιχνευτή	5 mm
Μήκος ανιχνευτή	300 mm
Τροφοδοσία	Μέσω της βασικής μονάδας VideoFlex HD
Διαστάσεις (Μ x Υ x Β)	450 mm x 30 mm x 30 mm
Βάρος	235 g
Συνθήκες λειτουργίας	0°C έως 50°C, μέγιστη σχετική υγρασία 80% (χωρίς συμπύκνωση)
Συνθήκες αποθήκευσης	-10°C έως 70°C, μέγιστη σχετική υγρασία 80% (χωρίς συμπύκνωση)
Μέγιστο υψόμετρο λειτουργίας	2000 m πάνω από την επιφάνεια της θάλασσας
Κύριες λειτουργίες	Επιθεώρηση κοιλοτήτων, φρεατίων, τοιχοποιίας, οχημάτων· εναλλαγή μεταξύ μπροστινής και πλάγιας κάμερας· μετάδοση έγχρωμων εικόνων στην οθόνη LCD
Περιλαμβανόμενα αξεσουάρ	Μαγνήτης, καθρέπτης, γάντζος
Αντοχή σε λάδι και βενζίνη	Ναι
Συντήρηση και καθαρισμός	Καθαρίστε με ένα ελαφρώς υγρό πανί· αποφύγετε καθαριστικά, διαλύτες και λειαντικά· αποθηκεύστε σε ξηρό και καθαρό μέρος
Ασφάλεια	Μη χρησιμοποιείτε για ιατρικές εξετάσεις· αποφεύγετε επαφή με χημικά, ηλεκτρική τάση, καυτά ή κινούμενα μέρη· μην εκθέτετε σε μηχανικά φορτία, ακραίες θερμοκρασίες ή κραδασμούς· η κεφαλή κάμερας δεν αντέχει σε οξέα ούτε στη φωτιά
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα αξεσουάρ (μαγνήτης, καθρέπτης, γάντζος)· για επισκευή, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών
Γενικές πληροφορίες	Πιστοποιημένο CE και UKCA· ανακύκλωση σύμφωνα με τις οδηγίες ΑΗΗΕ

Συχνές ερωτήσεις - HD BoreScope-DuoCamera Laserliner

Σε τι χρησιμεύει η HD BoreScope-DuoCamera;

Η HD BoreScope-DuoCamera είναι μια μονάδα κάμερας που συνδέεται στη βασική μονάδα VideoFlex HD. Επιτρέπει την οπτική επιθεώρηση δυσπρόσιτων σημείων όπως κοιλότητες, φρεάτια, τοιχοποιία ή οχήματα, χάρη στις δύο κάμερές της (μπροστινή και πλάγια).

Πώς συνδέω την κάμερα στη βασική μονάδα;

Συνδέστε το βύσμα της μονάδας κάμερας στην αντίστοιχη υποδοχή της βασικής μονάδας VideoFlex HD (σημείο 1 στο διάγραμμα). Βεβαιωθείτε ότι η σύνδεση είναι σταθερή πριν από τη χρήση.

Ποια είναι η ανάλυση της κάμερας;

Η ανάλυση είναι 1280 x 720 pixels, παρέχοντας έγχρωμες εικόνες βίντεο καλής ποιότητας.

Πώς γίνεται η εναλλαγή μεταξύ μπροστινής και πλάγιας κάμερας;

Χρησιμοποιήστε τον διακόπτη (σημείο 2) στη μονάδα κάμερας. Πατήστε τον για εναλλαγή μεταξύ μπροστινής κάμερας (σημείο 10) και πλάγιας κάμερας (σημείο 4).

Ποιο είναι το βάθος πεδίου των καμερών;

Για την μπροστινή κάμερα, η ευκρίνεια είναι βέλτιστη μεταξύ 3 και 8 cm. Για την πλάγια κάμερα, μεταξύ 2 και 5 cm. Αντικείμενα εκτός αυτών των περιοχών μπορεί να εμφανίζονται θολά.

Είναι αδιάβροχος ο ανιχνευτής;

Ναι, ο ανιχνευτής διαθέτει προστασία IP 67. Μπορεί να βυθιστεί σε υγρό, αλλά αφήνοντας ένα διάστημα 10 cm το πολύ μεταξύ της λαβής και του υγρού.

Πώς καθαρίζω και συντηρώ την κάμερα;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μη χρησιμοποιείτε καθαριστικά, διαλύτες ή λειαντικά. Αποθηκεύστε τη συσκευή σε ξηρό και καθαρό μέρος.

Ποια αξεσουάρ περιλαμβάνονται;

Περιλαμβάνονται: ένας μαγνήτης, ένας καθρέπτης και ένας γάντζος. Αυτά τα αξεσουάρ τοποθετούνται στην κεφαλή της κάμερας για διευκόλυνση ανάκτησης αντικειμένων ή επιθεώρησης από διαφορετικές γωνίες (σημεία 6, 7, 8).

Μπορώ να χρησιμοποιήσω την κάμερα για ιατρικές εξετάσεις;

Όχι, απαγορεύεται η χρήση της HD BoreScope-DuoCamera για ιατρικές εξετάσεις σε ανθρώπους. Έχει σχεδιαστεί αποκλειστικά για τεχνική επιθεώρηση.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρώ;

Μην εκθέτετε την κεφαλή της κάμερας σε χημικά, φωτιά, ηλεκτροφόρα ή κινούμενα μέρη. Αποφεύγετε ακραίες θερμοκρασίες (0-50°C κατά τη λειτουργία, -10-70°C κατά την αποθήκευση) και κραδασμούς. Για μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις, βεβαιωθείτε για την απουσία τάσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD BoreScope-DuoCamera Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Η HD BoreScope-DuoCamera είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα VideoFlex HD. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Η κεφαλή κάμερας μέτρησης μπορεί κατά τη λειτουργία να υπερθερμανθεί και να οδηγήσει σε ζημιές των ευαίσθητων φακών επιθεώρησης.
  – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες καθώς και σε ζημιά του περιβλήματος ή των καλωδίων σύνδεσης ή η φόρτιση μπαταρίας της βασικής μονάδας είναι αδύναμη.
• Η κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή HD BoreScope-DuoCamera να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Για τη διασφάλιση της κατηγορίας προστασίας IP 67, ο αισθητήρας κάμερας επιτρέπεται να βυθίζεται μόνο μέχρι σε μια απόσταση 10 cm από τη χειρολαβή.
• Η συσκευή HD BoreScope-DuoCamera δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

- Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.

- Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Laserliner

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

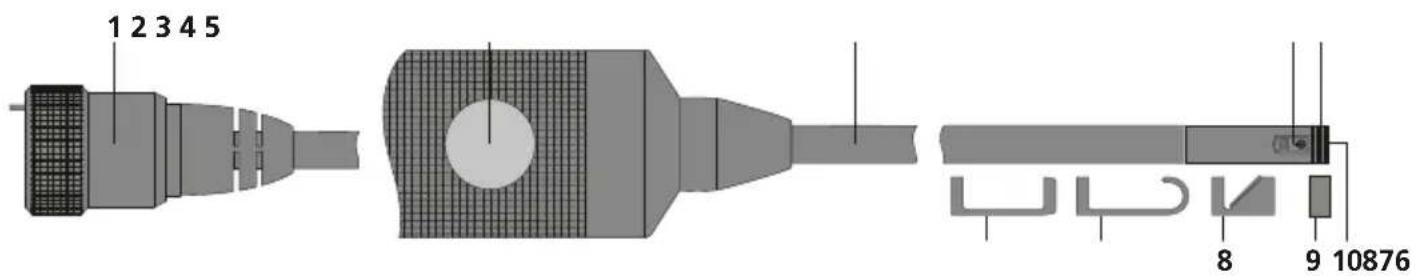

1 Σύνδεση βασικής μονάδας
2 Εναλλαγή μετωπικής και πλευρικής κάμερας
3 Αισθητήρας κάμερας
4 πλευρική κάμερα
5 Υποδοχή mayvήτης/άγκιστρο/καθρέφτης

6 Μαγνήτης
7 Άγκιστρο
8 Καθρέφτης
9 Προστατευτικό σπειρωμάτων
10 μετωπική κάμερα

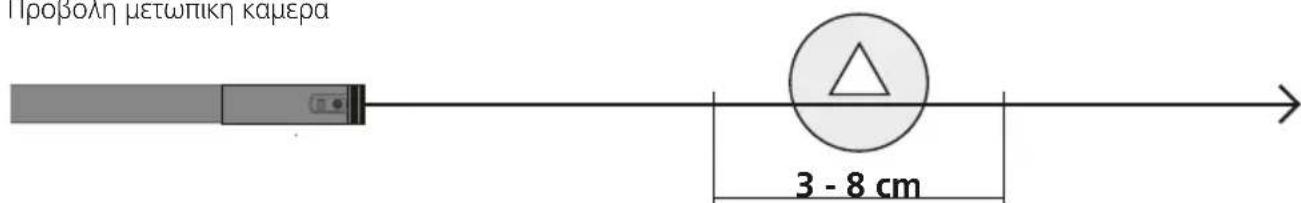

1 Περιοχή βάθους ευκρίνειας

Η μετωπική κάμερα της HD BoreScope-DuoCamera καταγράφει στην περιοχή από 3 - 8 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας. Η πλευρική κάμερα έχει μία περιοχή υψηλής ευκρίνειας από 2 - 5 cm μπροστά από την κεφαλή της κάμερας.

Προβολή μετωπική κάμερα

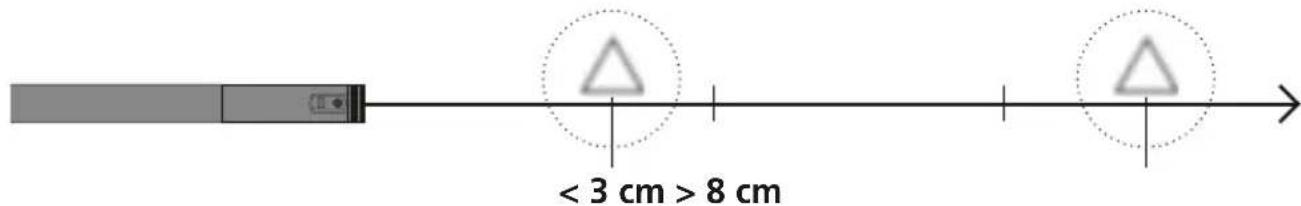

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

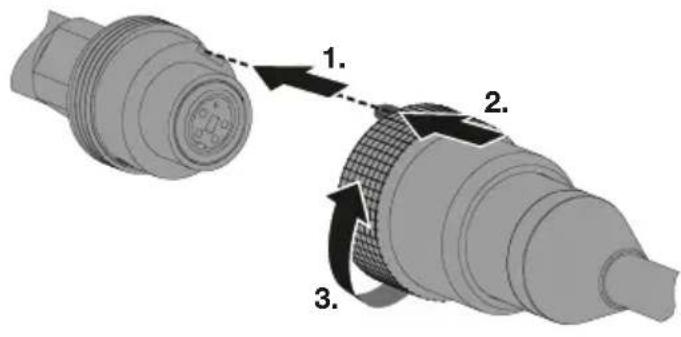

2 Σύνδεση μονάδας κάμερας

3 Εναλλαγή μετωπικής και πλευρικής κάμερας

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά
Με επιφύλαξη τεχνικών αλλαγών. 24W07

Διάμετρος κεφαλής κάμερας 5 mm
Είδος προστασίας αισθητήρα κάμερας	IP 67
Αριθμός λαμπτήρων LED Μετωπικά:	6 / Πλευρά: 1
Ευκρίνεια κάμερας 1280 x 720 pixel
Οπτικό πεδίο (FOV) 80°
Υψηλή ευκρίνεια (DOF) Μετωπικά: 3	... 8 cm / πλευρά: 2 ... 5 cm
Διάμετρος αισθητήρα 5 mm
Μήκος αισθητήρα 300 mm
Χαρακτηριστικά	Ανθεκτικό σε πετρέλαιο και βενζίνη συμπερ. εξοπλισμός: Μαγνήτης, άγκιστρο, καθρέφτης
Συνθήκες εργασίας	0°C ... 50°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 70°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση
Βάρος 235 g
Διαστάσεις (Π x Y x B) 450 mm x 30	mm x 30 mm

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
