HD BoreScope-DuoCamera - Videokamera Laserliner - Ilmainen käyttöohje ja opas

Merkki	Laserliner
Malli	HD BoreScope-DuoCamera
Tuotetyyppi	Endoskooppivideokamera (kamerayksikkö VideoFlex HD:lle)
Kamerapään halkaisija	5 mm
Kameran resoluutio	1280 x 720 pikseliä
Näkökenttä (FOV)	80°
Syväterävyysalue (DOF)	Edestä: 3-8 cm / Sivulta: 2-5 cm
LED-lamppujen määrä	Edessä: 6 / Sivulla: 1
Anturin suojausluokka	IP 67
Anturin halkaisija	5 mm
Anturin pituus	300 mm
Virransyöttö	VideoFlex HD -perusyksikön kautta
Mitat (P x K x S)	450 mm x 30 mm x 30 mm
Paino	235 g
Käyttöolosuhteet	0°C - 50°C, suht. kosteus max. 80% (ei kondensoitumista)
Säilytysolosuhteet	-10°C - 70°C, suht. kosteus max. 80% (ei kondensoitumista)
Suurin käyttökorkeus	2000 m merenpinnan yläpuolella
Tärkeimmät toiminnot	Onteloiden, kaivojen, muurausten, ajoneuvojen tarkastus; vaihto etu- ja sivukameran välillä; värikuvien siirto LCD-näytölle
Mukana tulevat lisävarusteet	Magneetti, peili, koukku
Öljyn ja bensiinin kestävyys	Kyllä
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; vältä puhdistusaineita, liuottimia ja hankaavia aineita; säilytä kuivassa ja puhtaassa paikassa
Turvallisuus	Ei saa käyttää lääketieteellisiin tutkimuksiin; vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa; älä altista mekaanisille kuormituksille, äärimmäisille lämpötiloille tai tärinälle; kamerapää ei kestä happoja eikä tulta
Varaosat ja korjattavuus	Lisävarusteet (magneetti, peili, koukku) saatavilla; ota yhteyttä huoltopalveluun korjausta varten
Yleiset tiedot	CE- ja UKCA-sertifioitu; kierrätys WEEE-direktiivien mukaisesti

Usein kysytyt kysymykset - HD BoreScope-DuoCamera Laserliner

Mihin HD BoreScope-DuoCameraa käytetään?

HD BoreScope-DuoCamera on kamerayksikkö, joka liitetään VideoFlex HD -perusyksikköön. Se mahdollistaa vaikeapääsyisten paikkojen, kuten onteloiden, kaivojen, muurausten tai ajoneuvojen visuaalisen tarkastuksen kahden kameran (etu- ja sivukamera) avulla.

Kuinka kamera liitetään perusyksikköön?

Liitä kamerayksikön liitin VideoFlex HD -perusyksikön vastaavaan porttiin (merkintä 1 kaaviossa). Varmista, että liitäntä on tiukka ennen käyttöä.

Mikä on kameran resoluutio?

Resoluutio on 1280 x 720 pikseliä, mikä tarjoaa hyvälaatuisia värikuvia.

Kuinka vaihtaa etu- ja sivukameran välillä?

Käytä kamerayksikön kytkintä (merkintä 2). Paina sitä vaihtaaksesi etukameran (merkintä 10) ja sivukameran (merkintä 4) välillä.

Mikä on kameroiden syväterävyysalue?

Etukameralla terävyys on optimaalinen 3-8 cm etäisyydellä. Sivukameralla 2-5 cm. Kohteet näiden alueiden ulkopuolella voivat näkyä epäterävinä.

Onko anturi vesitiivis?

Kyllä, anturilla on IP 67 -suojaus. Se voidaan upottaa nesteeseen, mutta jätä enintään 10 cm väli kahvan ja nesteen väliin.

Kuinka kamera puhdistetaan ja huolletaan?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, liuottimia tai hankaavia aineita. Säilytä laitetta kuivassa ja puhtaassa paikassa.

Mitkä lisävarusteet toimitetaan?

Mukana tulevat: magneetti, peili ja koukku. Nämä lisävarusteet kiinnitetään kameran päähän helpottamaan esineiden poimimista tai tarkastusta eri kulmista (merkinnät 6, 7, 8).

Voiko kameraa käyttää lääketieteellisiin tutkimuksiin?

Ei, HD BoreScope-DuoCameraa on kielletty käyttää lääketieteellisiin tutkimuksiin ihmisillä. Se on suunniteltu vain tekniseen tarkastukseen.

Mitä turvallisuusohjeita on noudatettava?

Älä altista kameran päätä kemikaaleille, tulelle, jännitteisille tai liikkuville osille. Vältä äärimmäisiä lämpötiloja (0-50°C käytössä, -10-70°C säilytyksessä) ja iskuja. Mittauksia tehtäessä sähköasennusten lähellä varmista jännitteettömyys.

KÄYTTÖOHJE HD BoreScope-DuoCamera Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

HD BoreScope-DuoCamera on kamerayksikkö, joka liitetään VideoFlex HD-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa enää käyttää, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitäntäjohdot ovat vaurioituneet tai jos perusyksikön pariston varaustila on alhainen.
• Kamerapää ei kestä happoja eikä tulta.
• HD BoreScope-DuoCamera -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Kotelointiluokan IP 67 varmistamiseksi kamerasondin perusyksikön saa upottaa nesteeseen vain 10 cm päähän kädensijasta.
  – HD BoreScope-DuoCamera -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
• Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

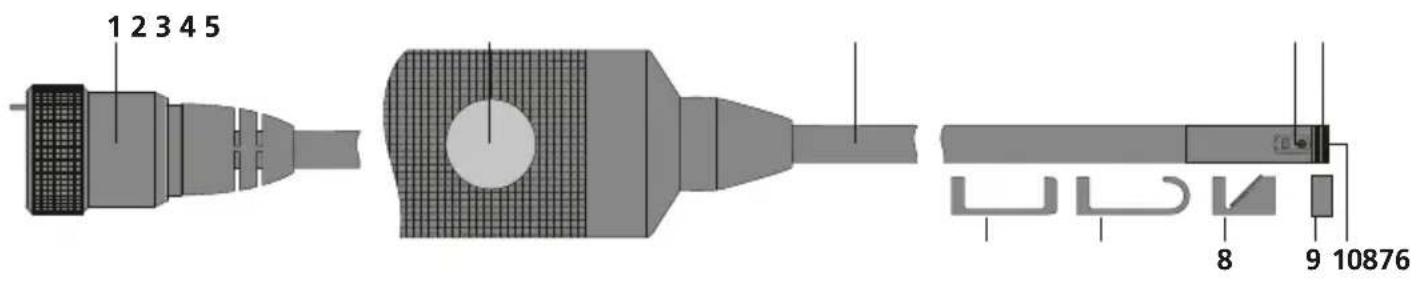

1 Perusyksikön liitäntä
2 Vaihto etu- ja sivukameran välillä
3 Joustoletku
4 Sivukamera
5 Liitin magneettikoukkutyökalulle/peili

6 Magneetti
7 Koukku
8 Peili
9 Kierresuoja
10 Etukamera

1 Syväterävyysalue

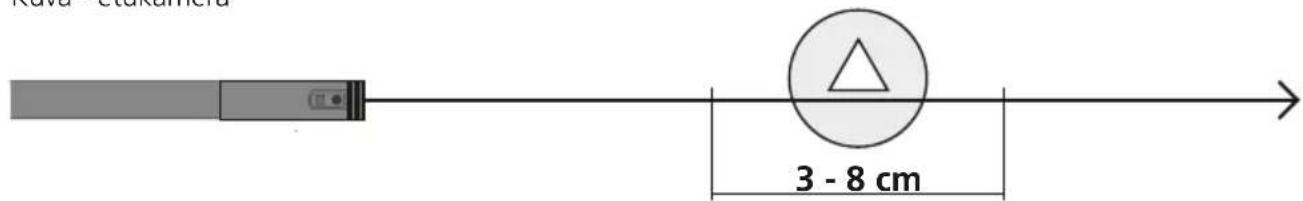

HD BoreScope-DuoCamera -etukamera ottaa tarkkoja kuvia 3 - 8 cm etäisyydeltä kamerapään edestä. Sivukameran syvystarkkuusalue on 2 - 5 cm kamerapään edessä.

Kuva - etukamera

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

2 Kamerayksikön liitäntä

3 Vaihto etu- ja sivukameran välillä

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot		Oikeus teknisiin muutoksiin pidätetään. 24W07
Kamerapään halkaisija 5 mm
Suojausluokka kameran anturi IP 67
LED-valaisimien lukumäärä Edessä:	6 / Sivulla: 1
Kameran tarkkuus 1280 x 720 pikseliä
Näkökenttä (FOV) 80°
Syväterävyys (DOF) Edessä: 3 ... 8	cm / Sivulla: 2 ... 5 cm
Anturin halkaisija 5 mm
Anturin pituus 300 mm
Ominaisuudet	Kestää öljyä ja bensiiniäsis. lisävarusteet: Magneetti, koukku, peili
Käyttöympäristö	0°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -10°C ... 70°C	C, Ilmankosteus maks. 80% RH, ei kondensoituva
Paino 235 g
Mitat (L x K x S) 450 mm x 30 mm	x 30 mm

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivät ole sekajätettä. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
