HD BoreScope-DuoCamera - Cameră video Laserliner - Manual de utilizare gratuit

Marcă	Laserliner
Model	HD BoreScope-DuoCamera
Tip de produs	Cameră video endoscopică (unitate de cameră pentru VideoFlex HD)
Diametrul capului camerei	5 mm
Rezoluția camerei	1280 x 720 pixeli
Câmp de vizualizare (FOV)	80°
Adâncimea de câmp (DOF)	Față: 3 până la 8 cm / Laterală: 2 până la 5 cm
Număr de becuri LED	Față: 6 / Laterală: 1
Tip de protecție a sondei	IP 67
Diametrul sondei	5 mm
Lungimea sondei	300 mm
Alimentare	Prin unitatea de bază VideoFlex HD
Dimensiuni (L x H x P)	450 mm x 30 mm x 30 mm
Greutate	235 g
Condiții de lucru	0°C până la 50°C, umiditate relativă max. 80% (fără condens)
Condiții de depozitare	-10°C până la 70°C, umiditate relativă max. 80% (fără condens)
Altitudinea maximă de lucru	2000 m deasupra nivelului mării
Funcții principale	Inspecție a cavităților, puțurilor, zidăriei, vehiculelor; comutare între camera față și laterală; transmitere de imagini color la ecranul LCD
Accesorii incluse	Magnet, oglindă, cârlig
Rezistență la ulei și benzină	Da
Întreținere și curățare	Curățați cu o cârpă ușor umedă; evitați produsele de curățare, solvenții și produsele abrazive; depozitați într-un loc uscat și curat
Siguranță	Nu utilizați pentru examinări medicale; evitați contactul cu substanțe chimice, tensiune electrică, piese fierbinți sau în mișcare; nu expuneți la sarcini mecanice, temperaturi extreme sau vibrații; capul camerei nu rezistă la acizi sau foc
Piese de schimb și reparabilitate	Accesorii (magnet, oglindă, cârlig) disponibile; pentru reparații, contactați serviciul post-vânzare
Informații generale	Certificat CE și UKCA; reciclare conformă cu directivele DEEE

Întrebări frecvente - HD BoreScope-DuoCamera Laserliner

La ce servește HD BoreScope-DuoCamera?

HD BoreScope-DuoCamera este o unitate de cameră destinată conectării la unitatea de bază VideoFlex HD. Permite inspectarea vizuală a locurilor greu accesibile, cum ar fi cavitățile, puțurile, zidăria sau vehiculele, datorită celor două camere (față și laterală).

Cum se conectează camera la unitatea de bază?

Conectați ștecherul unității de cameră la portul corespunzător al unității de bază VideoFlex HD (marcajul 1 pe schiță). Asigurați-vă că conexiunea este fermă înainte de utilizare.

Care este rezoluția camerei?

Rezoluția este de 1280 x 720 pixeli, oferind imagini video color de bună calitate.

Cum se comută între camera față și camera laterală?

Utilizați comutatorul (marcajul 2) de pe unitatea de cameră. Apăsați pentru a comuta între camera față (marcajul 10) și camera laterală (marcajul 4).

Care este adâncimea de câmp a camerelor?

Pentru camera față, claritatea este optimă între 3 și 8 cm. Pentru camera laterală, între 2 și 5 cm. Obiectele din afara acestor intervale pot apărea neclare.

Sonda este etanșă?

Da, sonda beneficiază de protecție IP 67. Poate fi imersată într-un lichid, lăsând un spațiu de maximum 10 cm între mâner și lichid.

Cum se curăță și se întreține camera?

Curățați toate componentele cu o cârpă ușor umedă. Nu utilizați produse de curățare, solvenți sau produse abrazive. Depozitați aparatul într-un loc uscat și curat.

Ce accesorii sunt incluse?

Sunt incluse: un magnet, o oglindă și un cârlig. Aceste accesorii se fixează pe capul camerei pentru a facilita recuperarea obiectelor sau inspectarea din diferite unghiuri (marcajele 6, 7, 8).

Se poate utiliza camera pentru examinări medicale?

Nu, este interzis să utilizați HD BoreScope-DuoCamera pentru examinări medicale asupra persoanelor. Este concepută doar pentru inspecția tehnică.

Care sunt măsurile de siguranță ce trebuie respectate?

Nu expuneți capul camerei la substanțe chimice, foc, piese sub tensiune sau în mișcare. Evitați temperaturile extreme (0-50°C în funcționare, -10-70°C în depozitare) și șocurile. Pentru măsurători în apropierea instalațiilor electrice, asigurați-vă de absența tensiunii.

MANUAL DE UTILIZARE HD BoreScope-DuoCamera Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucțiuni trebuie păstrate și la predarea mai departe a dispozitivului laser.

Utilizarea conformă cu destinația

HD BoreScope-DuoCamera este o unitate de cameră pentru conectarea la unitatea de bază VideoFlex HD. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Capul camerei se poate încălzi considerabil în timpul funcționării și poate provoca deteriorarea obiectelor inspectate sensibile.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie utilizat dacă una sau mai multe funcții sunt indisponibile, dacă carcasa sau cablurile de conectare sunt deteriorate sau dacă bateria unității de bază este descărcată.
• Capul camerei video nu este rezistent la acid sau la foc.
  – Se va acorda deosebită atenție faptului ca HD BoreScope-DuoCamera să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
  – Pentru a asigura clasa de protecție IP 67, sonda camerei poate fi imersată numai până la o distanță de 10 cm față de mâner.
• Nu este permisă utilizarea HD BoreScope-DuoCamera pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

Orificiu LED

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Laserliner

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

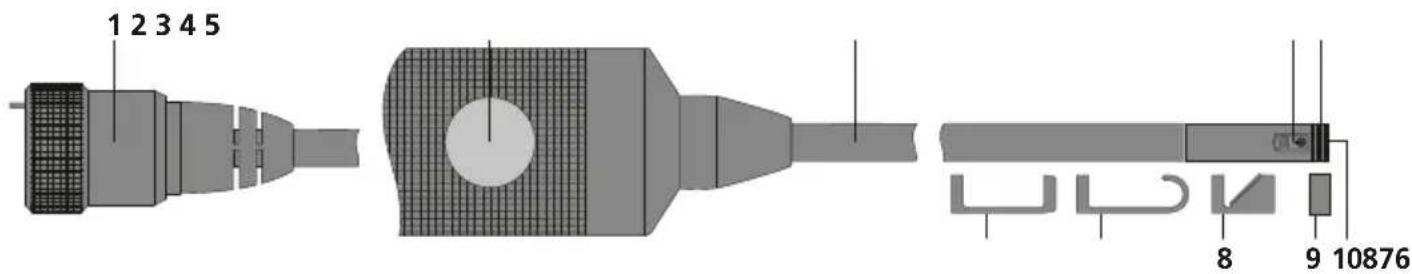

1 Mufă unitate de bază
2 Comutare cameră frontală și laterală
3 Sondă cameră
4 Cameră laterală
5 Conector sculă magnet/cârlig/oglindă

6 Magnet
7 Cârlig
8 Oglindă
9 Protectie filet
10 Cameră frontală

1 Domeniu de reglare a clarității

Camera frontală a HD BoreScope-DuoCamera furnizează imagini clare în domeniul de 3 - 8 cm în fața camerei. Camera laterală se află într-un domeniu de reglare a clarității de 2 - 5cm în fața capului camerei.

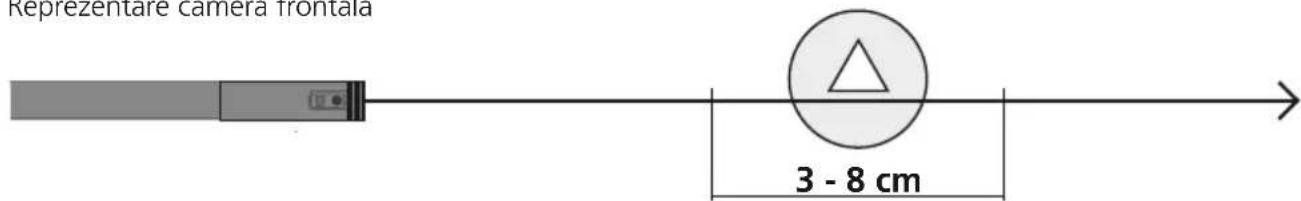

Reprezentare cameră frontală

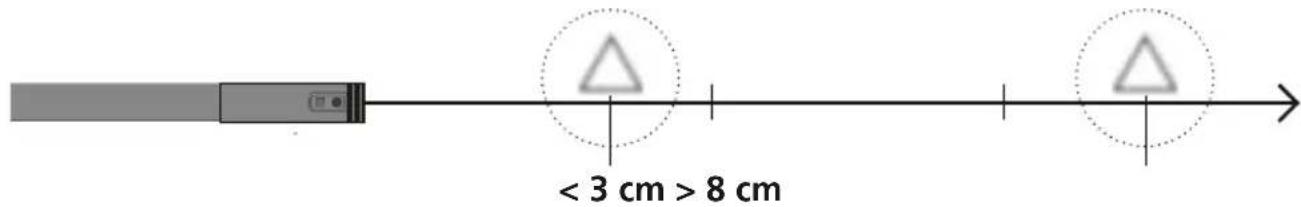

Obiectele cu mult în afara acestei raze de focusare pot apărea neclare.

2 Mufă unitate cameră

3 Comutare cameră frontală și laterală

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Date tehnice
Ne rezervăm dreptul să efectuăm modificări tehnice. 24W07

Diametru cap cameră 5 mm
Tip protecție sondă cu cameră IP 67
Număr becuri LED Frontal: 6 / Lateral: 1
Rezoluție cameră 1280 x 720 pixeli
Câmp de vizibilitate (FOV) 80°
Adâncime claritate (DOF) Frontal: 3 ... 8 cm / lateral: 2 ... 5 cm
Diametru sondă 5 mm
Lungime sondă 300 mm
Caracteristici	Rezistent la ulei și benzinăincl. accesorii: Magnet, cârlig, oglindă
Condiții de lucru	0°C ... 50°C, Umiditate aer max. 80% rH, fără formare condens,Înălțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depozitare -10°C ... 70°C, Umiditate aer max. 80% rH, fără formare condens
Greutate 235 g
Dimensiuni (L x Î x A) 450 mm x 30 mm x 30 mm

Prevederile UE și UK și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK.

Acest produs, inclusiv accesoriiile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valorose. Dispozitivele electrice și ambalajele nu trebuie debarasate la deșeurile menajere. Pentru alte indicații privind siguranța și indicații suplimentare vizitați: Contactați autoritățile locale pentru a vă informa în privința locurilor speciale de debarasare corespunzătoare și respectați instrucțiunile respective de debarasare și de siguranță la punctele de preluare.

Edasised ohutus- ja lisajuhised aadressil: https://packd.li/ll/AOJ/in
