HD BoreScope-DuoCamera - видеокамера Laserliner - Безплатно ръководство за потребителя

Марка	Laserliner
Модел	HD BoreScope-DuoCamera
Тип продукт	Ендоскопска видеокамера (камера за VideoFlex HD)
Диаметър на главата на камерата	5 мм
Резолюция на камерата	1280 x 720 пиксела
Поле на виждане (FOV)	80°
Дълбочина на полето (DOF)	Предна: 3 до 8 см / Странична: 2 до 5 см
Брой LED светлини	Предна: 6 / Странична: 1
Тип защита на сондата	IP 67
Диаметър на сондата	5 мм
Дължина на сондата	300 мм
Захранване	Чрез основния модул VideoFlex HD
Размери (Д x В x Ш)	450 мм x 30 мм x 30 мм
Тегло	235 г
Условия на работа	0°C до 50°C, макс. относителна влажност 80% (без конденз)
Условия на съхранение	-10°C до 70°C, макс. относителна влажност 80% (без конденз)
Макс. работна надморска височина	2000 м надморска височина
Основни функции	Инспекция на кухини, шахти, зидария, превозни средства; превключване между предна и странична камера; предаване на цветни изображения на LCD екрана
Включени аксесоари	Магнит, огледало, кука
Устойчивост на масло и бензин	Да
Поддръжка и почистване	Почиствайте с леко влажна кърпа; избягвайте почистващи препарати, разтворители и абразиви; съхранявайте на сухо и чисто място
Безопасност	Да не се използва за медицински прегледи; избягвайте контакт с химикали, електрическо напрежение, горещи или движещи се части; не излагайте на механични натоварвания, екстремни температури или вибрации; главата на камерата не е устойчива на киселини или огън
Резервни части и ремонтопригодност	Аксесоарите (магнит, огледало, кука) са налични; за ремонт се свържете с отдела за обслужване на клиенти
Обща информация	Сертифициран CE и UKCA; рециклиране съгласно директивите за WEEE

Често задавани въпроси - HD BoreScope-DuoCamera Laserliner

За какво служи HD BoreScope-DuoCamera?

HD BoreScope-DuoCamera е камера, предназначена за свързване към основния модул VideoFlex HD. Тя позволява визуална инспекция на труднодостъпни места като кухини, шахти, зидария или превозни средства благодарение на две камери (предна и странична).

Как се свързва камерата към основния модул?

Свържете щепсела на камерата към съответния порт на основния модул VideoFlex HD (маркировка 1 на схемата). Уверете се, че връзката е здрава преди употреба.

Каква е резолюцията на камерата?

Резолюцията е 1280 x 720 пиксела, осигуряваща цветни видео изображения с добро качество.

Как се превключва между предната и страничната камера?

Използвайте превключвателя (маркировка 2) върху камерата. Натиснете го, за да превключите между предната камера (маркировка 10) и страничната камера (маркировка 4).

Каква е дълбочината на полето на камерите?

За предната камера оптималната острота е между 3 и 8 см. За страничната камера - между 2 и 5 см. Обектите извън този диапазон може да изглеждат размазани.

Сондата водоустойчива ли е?

Да, сондата има защита IP 67. Може да бъде потопена в течност, но оставяйки разстояние от максимум 10 см между дръжката и течността.

Как се почиства и поддържа камерата?

Почиствайте всички компоненти с леко влажна кърпа. Не използвайте почистващи препарати, разтворители или абразиви. Съхранявайте уреда на сухо и чисто място.

Какви аксесоари са включени?

Включени са: магнит, огледало и кука. Тези аксесоари се закрепват към главата на камерата за улесняване на извличането на предмети или инспекция под различни ъгли (маркировки 6, 7, 8).

Може ли камерата да се използва за медицински прегледи?

Не, забранено е да се използва HD BoreScope-DuoCamera за медицински прегледи на хора. Тя е предназначена само за техническа инспекция.

Какви предпазни мерки за безопасност трябва да се спазват?

Не излагайте главата на камерата на химикали, огън, части под напрежение или движещи се части. Избягвайте екстремни температури (0-50°C при работа, -10-70°C при съхранение) и удари. При измервания в близост до електрически инсталации се уверете в липсата на напрежение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD BoreScope-DuoCamera Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да се съхранява и да се предаде при предаване на лазерното устройство.

Употреба по предназначение

HD BoreScope-DuoCamera e блок на камера за свързване към основния блок VideoFlex HD. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Главата на камерата може да се нагрее много при работа и да повреди чувствителни проверявани обекти.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако престанат да се изпълняват една или повече функции, както и при повреди на корпуса или на съединителните кабели или при нисък заряд на акумулаторната батерия на основния модул.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
– Непременно трябва да се има предвид HD BoreScope-DuoCamera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
- За да се гарантира клас на защита IP 67, сондата на камерата трябва да се потапя само на разстояние до 10 cm от дръжката.
– HD BoreScope-DuoCamera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

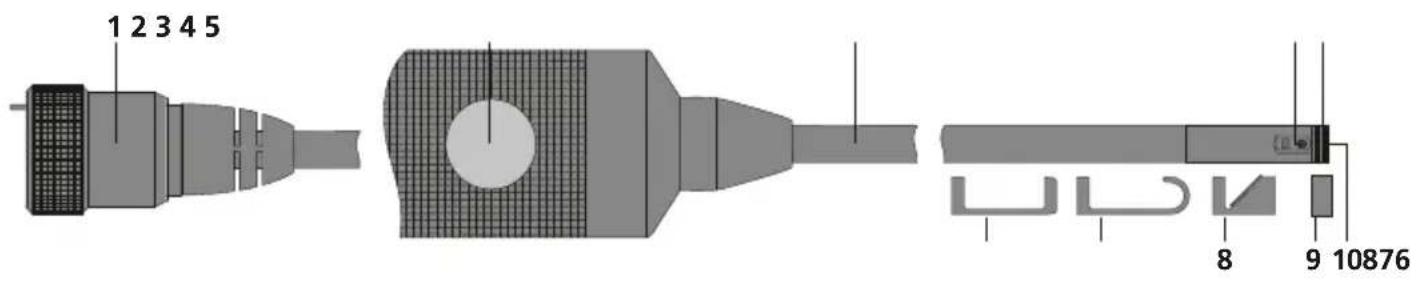

1 Извод за свързване основен блок
2 Превключване предна и странична камера
3 Сонда на камерата
4 Странична камера
5 Съединение за инструмент магнит-кука-Огледало

6 Магнит
7 Кука
8 Огледало
9 Предпазител за резбата
10 Предна камера

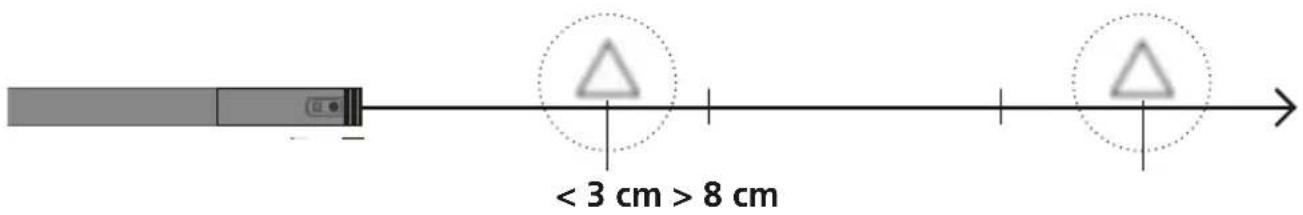

1 Диапазон на фокусното разстояние

Предната камера на HD BoreScope-DuoCamera осигурява контрастни изображения в диапазона 3 – 8 см пред главата на камерата. Страничната камера има диапазон на остротата 2 – 5 см пред главата на камерата.

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

2 Свързване модула на камерата

З Превключване предна и странична камера

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Технически характеристики Запазва се правото за технически изменения. 24W07
Диаметър на главата на камерата 5 mm
Брой на светодиодите IP 67
Брой на светодиодите Отпред: 6 /	Отстрани: 1
Разделителна способност на камерата	1280 x 720 пиксела
Зона на видимост (FOV) 80°
Дълбочина на фокуса (DOF) Отпред: 3 ... 8 cm/отстрани: 2 ... 5 cm
Диаметър на сондата 5 mm
Дължина на сондата 300 mm
Характеристики	Устойчивост на масла и бензинвкл. принадлежности: магнит, кука, огледало
Условия за съхранение	0°C ... 50°C, Относителна влажност на въздуха макс. 80%, без наличие на конденз, Работна височина макс. 2000 м над морското равнище
Автоматично изключване	-10°C ... 70°C, Относителна влажност на въздуха макс. 80%, Без наличие на конденз
Тегло 235 g
Размери (Ш x В x Д) 450 mm x 30	mm x 30 mm

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство.

Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди и опаковки при домакинските отпадъци. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: https://packd.li/II/AOJ/in

!
