РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VideoInspector XXL Laserliner

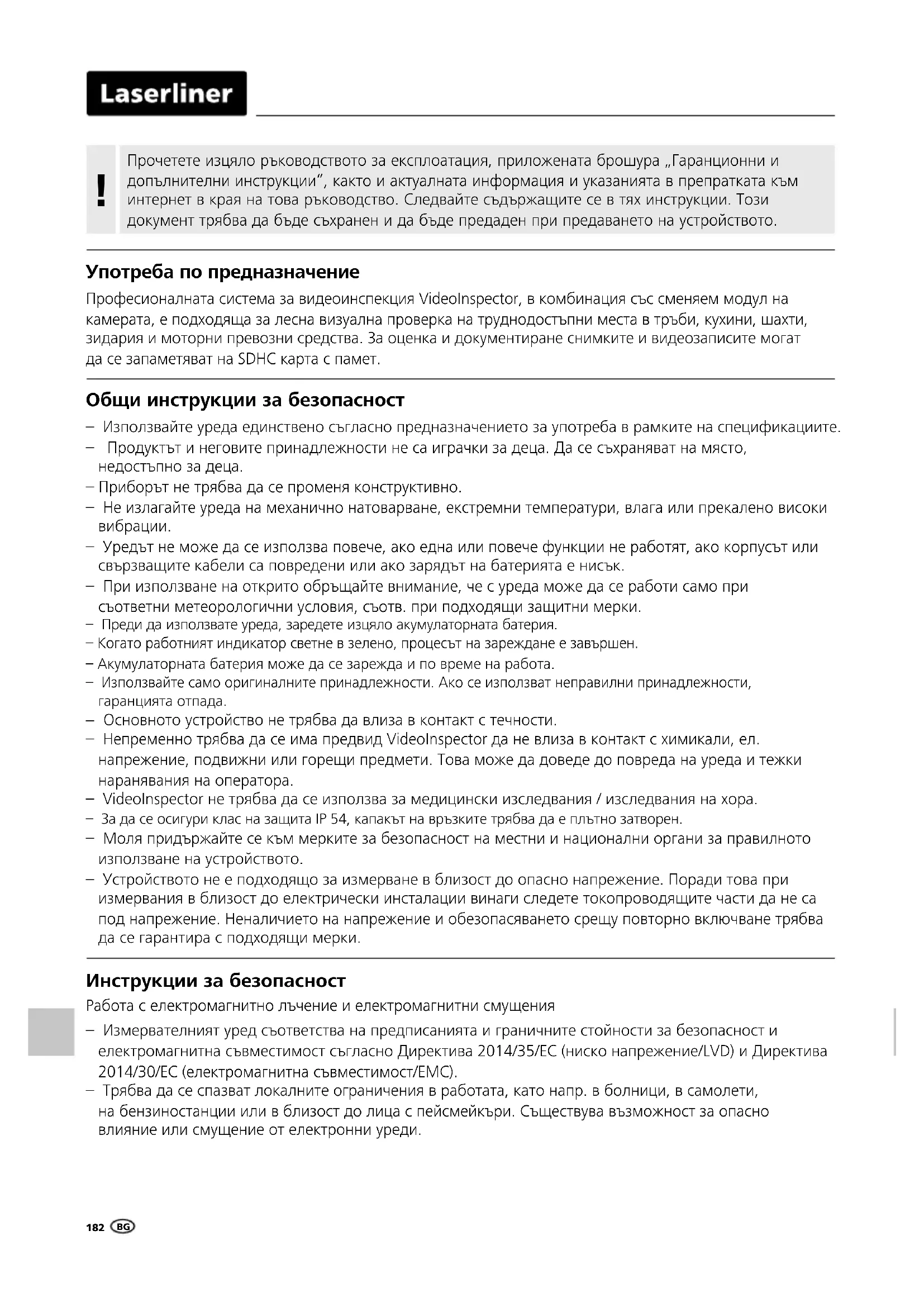

Употреба по предназначение Професионалната система за видеоинспекция VideoInspector, в комбинация със сменяем модул на камерата, е подходяща за лесна визуална проверка на труднодостъпни места в тръби, кухини, шахти, зидария и моторни превозни средства. За оценка и документиране снимките и видеозаписите могат да се запаметяват на SDHC карта с памет. Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Инструкции за безопасност Работа с електромагнитно лъчение и електромагнитни смущения – Измервателният уред съответства на предписанията и граничните стойности за безопасност и електромагнитна съвместимост съгласно Директива 2014/35/ЕС (ниско напрежение/LVD) и Директива 2014/30/ЕС (електромагнитна съвместимост/ЕМС). – Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди. Общи инструкции за безопасност – Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите. – Продуктът и неговите принадлежности не са играчки за деца. Да се съхраняват на място, недостъпно за деца. – Приборът не трябва да се променя конструктивно. – Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи

– Уредът не може да се използва повече, ако една или повече функции не работят, ако корпусът или свързващите кабели са повредени или ако зарядът на батерията е нисък. – При използване на открито обръщайте внимание, че с уреда може да се работи само при съответни метеорологични условия, съотв. при подходящи защитни мерки. – Преди да използвате уреда, заредете изцяло акумулаторната батерия. – Когато работният индикатор светне в зелено, процесът на зареждане е завършен. – Акумулаторната батерия може да се зарежда и по време на работа. – Използвайте само оригиналните принадлежности. Ако се използват неправилни принадлежности, гаранцията отпада. – Основното устройство не трябва да влиза в контакт с течности. – Непременно трябва да се има предвид VideoInspector да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора. – VideoInspector не трябва да се използва за медицински изследвания / изследвания на хора. – За да се осигури клас на защита IP 54, капакът на връзките трябва да е плътно затворен. – Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството. – Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.BG VideoInspector

Режим настройка / ПотвърждениеПромяна на мащаба / Изтриване на заснеманиятаРотация 180°/ Огледална функция / Управление на менютоON/OFF / ПрекъсванеМултимедийна галерияLED-осветление / Управление на менюто

LC-дисплейДиректни бутониИнтерфейс USB, тип C / Съединител за зарежданеИндикация на състоянието на зарежданеСлот за Micro SD картаЗакрепване на модула на камератаЗакрепване на модула на камератаКамера – основна частLED-осветлениеОптикаMагнитен държач Резба за статив 1/4" (от долната страна)Уредът разполага със сменяема акумулаторна батерия. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

Боравене с мрежовия адаптер / литиевойонната акумулаторна батерия – Използвайте захранващия блок/ зарядното устройство само в затворени помещения, не го излагайте на влага или дъжд, тъй като в противен случай съществува опасност от електрически удар.– Преди да използвате уреда, заредете изцяло акумулаторната батерия на уреда.– Свържете захранващия блок/зарядното устройство с електрозахранването и съединителната букса на акумулаторната батерия на уреда. Моля, използвайте само приложения захранващ блок/зарядно устройство. Използването на неправилен захранващ блок зарядно устройство анулира гаранцията.– Докато се зарежда уредът, светодиодът свети в червено. Когато светодиодът светне в зелено, зареждането е приключило.– След приключване на зареждането извадете кабела за зареждане и изключете мрежовия адаптер от електрическата мрежа. USB-C184 x 1.6 00:00:132023/10/31 08:52:40 2 sec

ON/OFF За поставяне на Micro-SD-карта първо отворете гумения капак и след това поставете картата памет съгласно изображението. Без носител памет не са възможни записвания. Преди да се извади MicroSD картата, уредът трябва да се изключи.

Поставяне на Micro-SD-карта

Текуща дата / Текущ час Промяна на мащаба LED-осветление Ротация 180°/ Огледална функция Статус на батерията Поставяне SD-карта REC: Извършва се заснемане

Режим заснемане Насочете главата на сондата на камерата към желаната позиция и я ориентирайте. При лоши светлинни условия включетwосветлението. Приближете с мащаба на далечни или малки обекти. За оптимален изглед на проверявания обект оригиналното изображение може да се завърта ръчно на 180° и да се показва огледално в хоризонтална и вертикална посока. Чрез кратко натискане на пусковия бутон (8) се заснема изображение, а чрез продължително натискане се стартира видеозапис и се извършва запис на SD картата. Повторно натискане приключва снимането.

Режим заснемане: Ротация / Огледална функция 1x = вертикално огледално изображение 2x = Завъртане 180° 3x = хоризонтално огледално изображение 4x = Изходно изображение от изходното изображение

Режим възпроизводство: Изтриване на заснемане Заснетите материали могат да се изтриват на цял екран и в изгледа на галерията. Процесът на изтриване не може да се възстанови. Чрез форматирането на носителя на данни можете да изтриете всички файлове и папки. За целта вижте точка „6.4.1 Настройки на системата“.

Режим възпроизводство: Възпроизвеждане на заснемания на изображение/видео Чрез натискане на бутона „e“ се извиква мултимедийната галерия. Потвърждаването с „OK“ показва избрани изображения или видео в режим на цял екран. С бутоните със стрелки можете да навигирате в мултимедийната галерия и в режим на цял екран. Чрез натискане на бутона „d“ режимът на възпроизвеждане се изключва. Мултимедийна галерия 120/140 23/10/31 08:52:40 Мултимедийна галерия 120/140 23/10/31 08:52:40 Предупреждение Изтриване на

Режим възпроизводство: Възпроизвеждане Чрез натискане на бутона „a“ възпроизвеждането се преустановява. 00:00:13BG VideoInspector

Режим настройка: Смяна на езика (EN, DE, JP, FR, IT, PT, ES, NL) В това меню може да се настройва необходимият език. EnglishDeutsch FrançaisМеню - Език 1/2

Режим настройка: Дата / час Тук може да се избира дали на заснетите изображения да се показва печат с времето на заснемане, или не. Часът и датата могат да се задават чрез клавишите със стрелки. За да преминете отново в режим на заснемане, натиснете многократно бутона ESC.

ВКЛ./ИЗКЛ. на маркировката на времето / Задаване на дата/час Смяна на езика (EN, DE, JP, FR, IT, PT, ES, NL) Задаване на автоматично

Настройка на системата Версия на фърмуера/хардуера

Авт. изключванеНастройки на системата

Режим настройка: Aвтоматично изключване Тук може да се зададе автоматично изключване. Ще бъдат изтрити всички данни от SD картата. Този процес е

Няма да се покажат повече запитвания за потвърждаване на процеса.

15 минути 30 минути 60 минути Меню - Авт. изключване Форматиране на SD картата Информация за системата Съотношение на страните на изображението Меню - Настройки на системата

Форматиране на SD карта Версия на софтуера/хардуера Регулиране на съотношението на страните на изображението на камерата

Режим настройка: Форматиране на SD картата

Всички данни се изтриват Меню - Format BGUSB-пренос на данни Запаметените върху SD-картата данни може да се пренесат върху компютъра или с подходящ картов четец или директно през USB-интерфейса. Данни за връзката между компютър и картов адаптер, съотв. картов четец ще намерите в Наръчника към Вашия картов четец.

16/9 Меню - Съотношение на страните 4/3 16/9Свито

Изваждане на акумулаторната батерия Смяна на модула на камерата Указания за техническо обслужване и поддръжка Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Технически арактеристики Запазва се правото за технически изменения.. 24W07 Вид екран 3,5" TFT-цветен дисплей Разрешаваща способност

4 степени на осветлението, цифрово увеличение 2x на 10 степени, завъртане на изображението/огледално изображение (4*F), правене на снимки и видеозаписи, медийна галерия, автоматично изключване, часовник за реално време, SD карта, избираемо съотношение между страните, Soft нулиране Работа в мрежа Да Електрозахранване Литиево-йонна акумулаторна батерия 3,7V / 2,8Ah USB тип C 5V / 2A Срок на експлоатация около 5 часа Време на зареждане около 3 часа Условия за съхранение 0°C … 45°C, Относителна влажност на въздуха макс. 80%, без наличие на конденз, Работна височина макс. 2000 м над морското равнище Автоматично изключване -10°C … 60°C, Относителна влажност на въздуха макс. 80%, Без наличие на конденз Размери (Ш x В x Д) 108 x 260 x 110 mm (вкл. държач)

650 g (вкл. батерия Pack) Разпоредби на ЕС и Обединеното кралство и изхвърляне Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство. Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди, батерии и опаковки при домакинските отпадъци. Потребителите са законово задължени да предават използваните батерии и акумулатори безплатно в обществен пункт за събиране на отпадъци, пункт за продажба или техническа служба за клиенти. Акумулаторната батерия трябва да се извади от уреда, като се използва наличен в търговската мрежа инструмент, без да се разрушава, и да се изпрати за разделно събиране, преди да се върне уредът за изхвърляне като отпадък. Ако имате въпроси относно изваждането на батерията, моля, свържете се със сервизния отдел на UMAREX-LASERLINER. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци. Още инструкции за безопасност и допълнителни указания ще намерите на адрес: https://packd.li/ll/ALL/in192
