РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VideoInspector XXL Laserliner

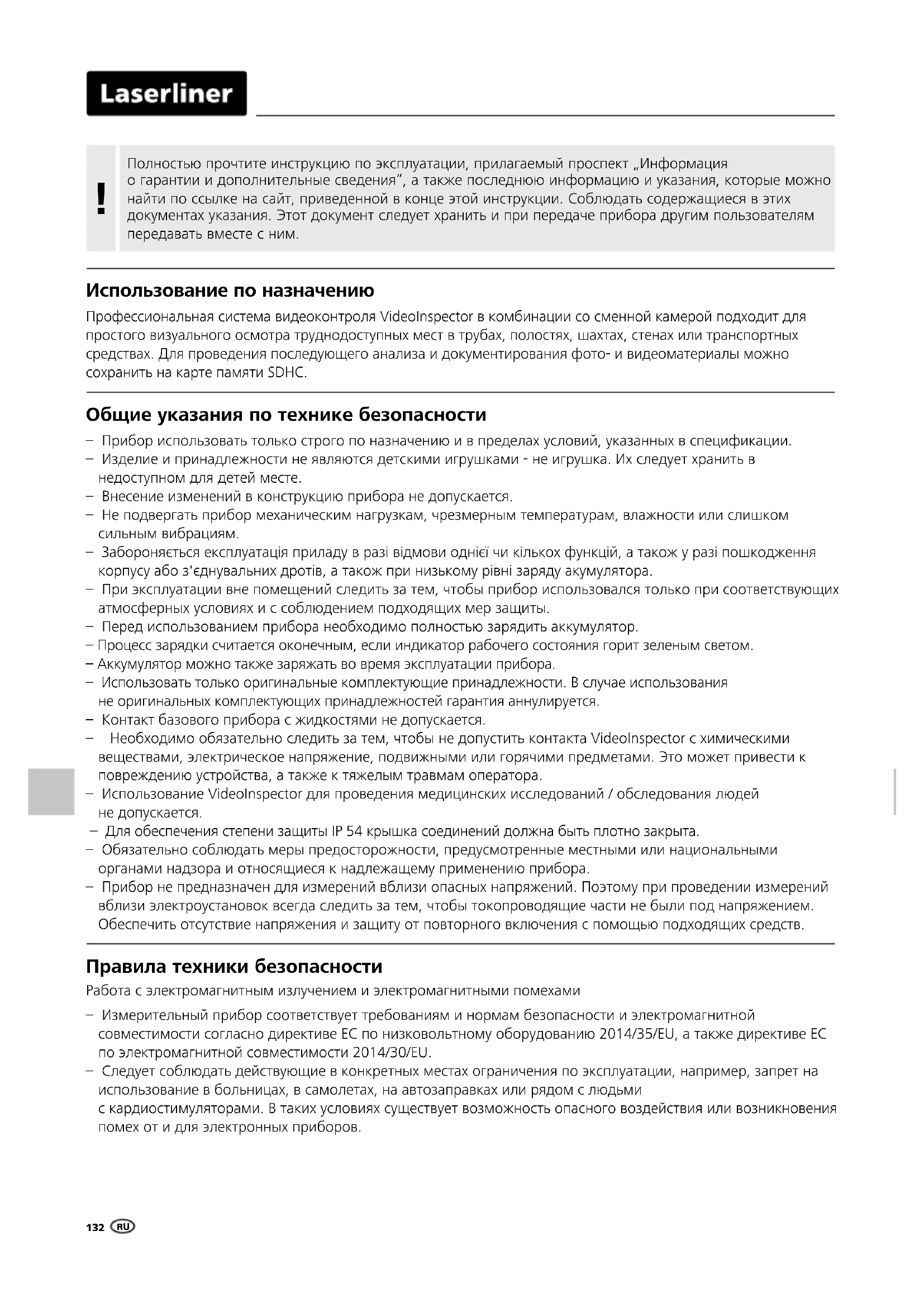

Использование по назначению Профессиональная система видеоконтроля VideoInspector в комбинации со сменной камерой подходит для простого визуального осмотра труднодоступных мест в трубах, полостях, шахтах, стенах или транспортных средствах. Для проведения последующего анализа и документирования фото- и видеоматериалы можно сохранить на карте памяти SDHC. Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Правила техники безопасности Работа с электромагнитным излучением и электромагнитными помехами – Измерительный прибор соответствует требованиям и нормам безопасности и электромагнитной совместимости согласно директиве ЕС по низковольтному оборудованию 2014/35/EU, а также директиве ЕС по электромагнитной совместимости 2014/30/EU. – Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов. Общие указания по технике безопасности – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. – Изделие и принадлежности не являются детскими игрушками - не игрушка. Их следует хранить в недоступном для детей месте. – Внесение изменений в конструкцию прибора не допускается. – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям. – Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора. – При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты. – Перед использованием прибора необходимо полностью зарядить аккумулятор. – Процесс зарядки считается оконечным, если индикатор рабочего состояния горит зеленым светом. – Аккумулятор можно также заряжать во время эксплуатации прибора. – Использовать только оригинальные комплектующие принадлежности. В случае использования не оригинальных комплектующих принадлежностей гарантия аннулируется. – Контакт базового прибора с жидкостями не допускается. – Необходимо обязательно следить за тем, чтобы не допустить контакта VideoInspector с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора. – Использование VideoInspector для проведения медицинских исследований / обследования людей не допускается. – Для обеспечения степени защиты IP 54 крышка соединений должна быть плотно закрыта. – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора. – Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.RU VideoInspector

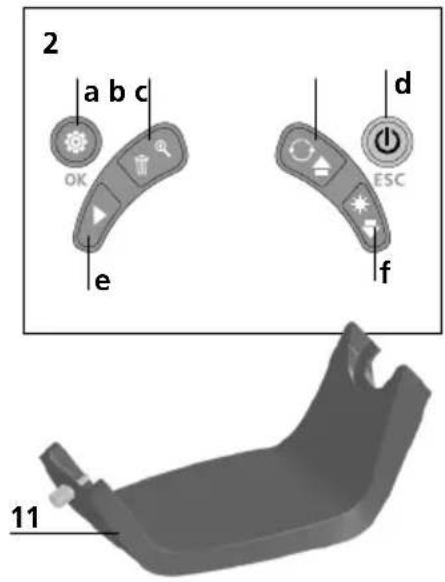

Режим настройки / ПодтверждениеМасштаб / Удалить снимкиВращение 180° / nЗеркальное отображение / Управление через ВКЛ./ВЫКЛ. / ОтменаГалерея медиа-объектовПодсветка светодиодных индикаторов / Управление через

ЖК дисплейКнопки прямого действияИнтерфейс USB тип C / Зарядное гнездоИндикация состояния зарядкиГнездо для установки микрокарты SDФиксация камеры Головка камерыПодсветка светодиодных индикаторов Объективмагнитное крепление Резьба штатива 1/4" (нижняя часть)Прибор питается от сменного аккумулятора. В этом случае Вам необходимо связаться с авторизованным дилером или с ервисным отделом UMAREX-LASERLINER.

Обращение с блоком питания/ литий-ионным аккумулятором – Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном случае существует опасность поражения электрическим током.– Перед использованием прибора необходимо полностью зарядить аккумулятор.– Подсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора. Использовать только блок питания/зарядное устройство, входящее в комплект. При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.– Во время зарядки прибора светодиод горит красным светом. Если светодиод горит зеленым светом, значит процесс зарядки завершен.– После зарядки отсоедините зарядный провод и отключите блок питания от сети. USB-C134 x 1.6 00:00:132023/10/31 08:52:40 2 sec

ON/OFF Для установки микрокарты SD сначала открыть резиновую заглушку, а затем вставить карту памяти в соответствии с рисунком. Запись данных без носителя невозможна.Перед извлечением карты памяти MicroSD следует выключить устройство.

Вставить микрокарту SD

Текущая дата / времяМасштабПодсветка светодиодных индикаторов Вращение 180° / nЗеркальное отображениеИндикатор состояния батареиВставить SD-картуREC: Идет запись

Режим записи Поместите головку камеры на зонде в требуемое положение и выровняйте ее. При плохих условиях освещения включить подсветку светодиодных индикаторов. С помощью функции масштаба приблизить удаленные или небольшие объекты. Для оптимального обзора осматриваемого объекта исходное изображение можно поворачивать на 180° с помощью ручного поворота изображения, а также зеркально отображать по горизонтали и вертикали. При коротком нажатии пусковой кнопки (8) делается снимок, при длительном нажатии снимается видео и сохраняется на SD-карте. Запись прекращается после повторного нажатия этой кнопки.

Режим записи: Запись снимков /видео REC RURU VideoInspector

Режим записи: Вращение изображения / Зеркальное отображение 1x = вертикальное зеркальное отображение2x = Поворот на 180° 3x = горизонтальное зеркальное отображение4x = Исходное изображениеОт исходного изображения

Режим воспроизведения: Удаление записи Удалять изображения можно в полноэкранном режиме и в режиме галереи. Операцию удаления после ее выполнения отменить уже нельзя. В результате форматирования носителя данных могут быть удалены все файлы и папки. Более подробную информацию об этом можно найти в п. „6.4.1Настройки системы“.

Режим воспроизведения: Воспроизведение записанных снимков /видео Нажатием кнопки „e“ открывается галерея медиа-объектов. Нажатием на кнопку „OK“ выбранный фотоснимок или видео можно просматривать в полноэкранном формате. Клавиши со стрелками позволяют переходить вперед или назад по галерее медиа-объектов и в полноэкранном режиме. Для выхода из режима воспроизведения нажать кнопку „d“. Галерея медиа-объектов 120/140 23/10/31 08:52:40 Галерея медиа-объектов 120/140 23/10/31 08:52:40 Предупреждение Удалить файл?

Режим воспроизведения: Воспроизведение Нажатием кнопки „a“ воспроизведение прекращается. 00:00:13RU VideoInspector

Режим настройки: Изменение языка (EN, DE, JP, FR, IT, PT, ES, NL) В этом меню можно настроить нужный нужный язык.EnglishDeutsch FrançaisМеню - Sprache 1/2

Режим настройки: Дата/ время Здесь можно выбрать, будет ли указываться на изображениях метка времени. Настройку времени и даты можно выполнить с помощью кнопок со стрелками.Чтобы снова перейти в режим записи, необходимо несколько раз нажать кнопку ESC.

Включение/выключение метки времени / Настройка даты/времениИзменение языка (EN, DE, JP, FR, IT, PT, ES, NL)Настройка автоматического выключенияыполнить настройку системыВерсия прошивки/ аппаратного обеспеченияДата / времяSpracheАвт. выключениеНастройки системы

Mетки времениДата / времяМеню - Дата / время138

Режим настройки: Настройки системы

Режим настройки: Aвтоматического выключения Здесь можно установить время автоматического выключения. Все данные на карте памяти SD будут удалены. Отменить эту операцию после ее выполнения уже нельзя. Повторный контрольный запрос для подтверждения операции не предусмотрен.

15 минут 30 минут 60 минут Меню - Авт. выключение Форматирование SD-карты Системная информация Соотношение сторон изображения Меню - Настройки системы

Форматирование SD-карты Версия программного / аппаратного обеспечения Настройка соотношения сторон изображения камеры

Режим настройки: Форматирование SD-карты

Все данные удаляются Меню - Format RUПередача данных по USB Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/ батареи. Прибор хранить в чистом и сухом месте.

Режим настройки: Соотношение сторон изображения Режим настройки: Системная информация Software: V 20230928 Hardware: V1.0

4/3 Сжатый формат 16/9 Меню - Соотношение сторон изображения 4/3 16/9Сжатый формат

Извлечение аккумулятора Замена камеры Информация по обслуживанию и уходу Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Технические данные Изготовитель сохраняет за собой права на внесение технических изменений. 24W07 Тип экрана 3,5" Цветной тонкопленочный дисплей Разрешение дисплея 640 x 480 пикселов Разрешение снимок / видео 1280 x 720 пикселов Формат снимка / видео JPEG, MJPG (AVI) Память Micro-SD Speicherkarte bis 32 GB Класс защиты IP 54 Порты USB тип C Язык меню EN, DE, JA, FR, IT, PT, ES, NL

4 уровня подсветки, 2-кратное цифровое увеличение за 10 шагов, поворот/зеркальное отображение изображения (4*F), фото и видеосъемка, галерея изображений, автоматическое выключение, таймер реального времени, SD-карта, выбор соотношения сторон изображения, "мягкий" сброс Режим работы от сети Да Электропитание Литий-ионный аккумуляторный блок 3,7В / 2,8Ач USB тип C 5В / 2A Срок службы ок. 5 ч. Время зарядки ок. 3 ч. Рабочие условия 0°C … 45°C, Влажность воздуха макс. 80% rH, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря Условия хранения -10°C … 60°C, Влажность воздуха макс. 80% rH, без образования

Размеры (Ш x В x Г) 108 x 260 x 110 мм (вкл. крепления) Вес 650 г (вкл. аккумулятор) Предписания ЕС и Великобритании и утилизация Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании. Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките аккумулятор с помощью обычных инструментов, не разрушая его, и сдайте в отдельный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов. Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://packd.li/ll/ALL/in142
