Producttype	Professionele inspectievideocamera
Merk	Laserliner
Model	VideoInspector XXL
Scherm	3,5" TFT-kleurscherm, resolutie 640 x 480 pixels
Beeld-/videoresolutie	1280 x 720 pixels
Opnameformaten	JPEG (foto), MJPG/AVI (video)
Opslagmedium	Micro SD-kaart tot 32 GB (niet inbegrepen)
Beschermingsgraad	IP54 (spat- en stofdicht)
Aansluitingen	USB type C (opladen en gegevensoverdracht)
Voeding	Li-ion-accu 3,7 V / 2,8 Ah, oplaadbaar via USB-C 5 V / 2 A
Werktijd / Oplaadtijd	Ongeveer 5 uur / ongeveer 3 uur
Belangrijkste functies	LED-verlichting 4 niveaus, digitale zoom x2 in 10 stappen, beeldrotatie/spiegeling (4 standen), foto- en video-opname, mediagalerij, automatische uitschakeling, real-time klok, beeldverhouding instellen (4:3, 16:9, gecomprimeerd)
Afmetingen (L x H x D)	108 x 260 x 110 mm (bevestiging inbegrepen)
Gewicht	650 g (accu inbegrepen)
Gebruiksomstandigheden	0 °C tot 45 °C, relatieve luchtvochtigheid max. 80 % (niet condenserend), max. hoogte 2000 m
Opslagcondities	-10 °C tot 60 °C, relatieve luchtvochtigheid max. 80 % (niet condenserend)
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen of schurende producten. Bewaren op een droge en schone plaats.
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen. Niet blootstellen aan vocht of regen. Alleen originele accessoires gebruiken. Apparaat niet wijzigen. Buiten bereik van kinderen houden.
Reserveonderdelen en repareerbaarheid	Vervangbare accu (neem contact op met de klantenservice). Gebruik uitsluitend originele accessoires. Garantierechten vervallen bij gebruik van ongeschikte accessoires.
Algemene informatie	Conform EU- en Britse richtlijnen. Verplichte recycling (apparaat, accessoires, verpakking). Niet bij het huishoudelijk afval gooien.

Veelgestelde vragen - VideoInspector XXL Laserliner

Hoe steek ik de micro SD-kaart in?

Open het rubberen deksel, steek de micro SD-kaart erin tot hij vastklikt. Het apparaat moet uitgeschakeld zijn voor het plaatsen of verwijderen. Opnemen is niet mogelijk zonder kaart.

Hoe laad ik het apparaat op?

Gebruik de meegeleverde USB-C-kabel en netadapter. Sluit de lader aan op het stopcontact en op het apparaat. Tijdens het opladen is de LED rood; hij wordt groen wanneer het opladen is voltooid (ongeveer 3 uur).

Hoe maak ik een foto of video?

Druk in de opnamemodus kort op de ontspanknop (8) voor een foto, of houd ingedrukt om de video-opname te starten. Nogmaals lang indrukken stopt de video.

Hoe stel ik de LED-verlichting in?

Druk meerdere keren op de 'f'-toets om de intensiteit aan te passen: 25%, 50%, 75%, 100%. De verlichting is handig in donkere gebieden.

Hoe draai of spiegelen ik het beeld?

Druk op de 'c'-toets om te schakelen tussen standen: verticale spiegeling, 180° rotatie, horizontale spiegeling, oorspronkelijk beeld. Dit maakt het mogelijk om het geïnspecteerde object comfortabel te bekijken.

Hoe verwijder ik bestanden?

Ga naar de mediagalerij via de 'e'-toets. Selecteer een bestand en druk op de 'b'-toets om te wissen. De verwijdering is definitief. U kunt de kaart ook formatteren via het menu Systeeminstellingen.

Hoe wijzig ik de menutaal?

Ga naar het menu Instellingen > Taal. Kies uit: EN, DE, JP, FR, IT, PT, ES, NL.

Welke geheugenkaart moet ik gebruiken?

Gebruik een micro SD-kaart tot 32 GB. De kaart is niet inbegrepen. Plaats de kaart voordat u het apparaat inschakelt.

Hoe breng ik bestanden over naar een computer?

Verwijder de SD-kaart en gebruik een kaartlezer, of sluit het apparaat via de USB-C-kabel aan op de computer. Het apparaat moet ingeschakeld zijn voor de overdracht.

Wat is de betekenis van de IP54-beschermingsgraad?

IP54 betekent dat het apparaat beschermd is tegen spatwater (motregen) en stof. Het is niet ontworpen om te worden ondergedompeld. Zorg ervoor dat de afdichtingsdop van de aansluitingen goed gesloten is.

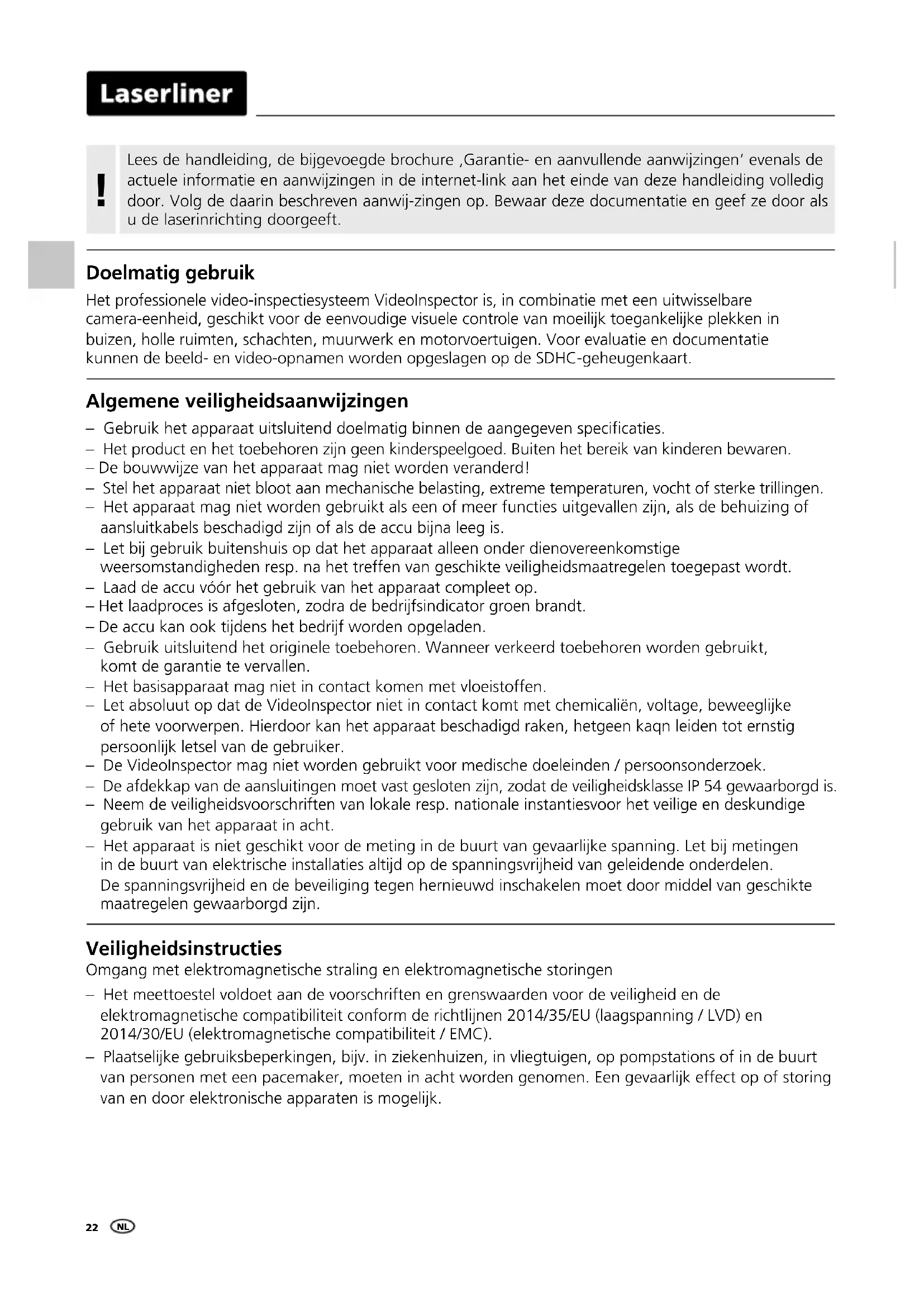

GEBRUIKSAANWIJZING VideoInspector XXL Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het professionele video-inspectiesystem Videolnspector is, in combinatie met een uitwissenschaften, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijk plekken in buizen, holde ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kuren de beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag Niet worden gebruikt als een ofmeer functies uitgevallen zich, als de behuizing of aansluitkabels beschadigd zich of als de accu bijna leeg is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dieinovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast worden.
• Laad de accu vór het gebruik van het apparaat compleet op.
• Het laadproces is afgesloten, zodra de bedrijfsindicator groen brandt.
• De accu kan ookijdens het bedrijf worden opgeladen.
• Gebruik uitsluitend het originele toebehoren. Wanner verkeerd toebehoren worden gebruikt, komt de garantie te vervallen.
• Het basisapparaat mag Niet in contact komen met vloeistoffen.
• Let absolutut op dat de Videolnspector Niet in contact kommt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De Videolnspector mag nicht worden gebruikt voor medische doeleinden / personsonderzoek.
• De afdekkap van de aansluitingen要去 vast gesloten zich, zodate de veiligheidsklasse IP 54 gewaarborgd is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is nicht geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd�.

Veiligheidsinstructies

Omgang met elektromagnetische straling en elektromagnetische storingen

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de verilgheid en de elektromagnetische compatibilititeit conform de richtlijnen 2014/35/EU (laagspanning / LVD) en 2014/30/EU (elektromagnetische compatibilititeit / EMC).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

1 LC-display
2 Directe toetsen
3 Interface USB type C / Oplaadcontactdoos
4 Weergave laadtoestand
5 Steekplaats micro-SD-kaart
6 Vergrendeling camera-eenheid

7 Ontspanner
8 Camerakop
9 LED-verlichting

10 Optiek
11 Magnetische houder Statief met 1/4"-schroefdraad (onderzijde)

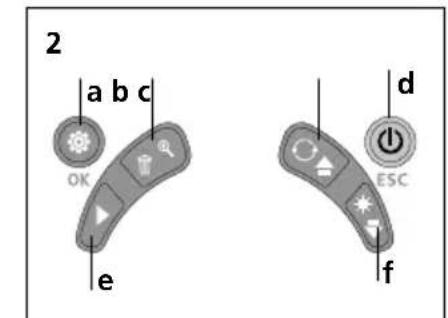

a Instellingsmodus / Bevestigen
b Zoom / Opnames wissen
c Rotatie 180^ / Spiegeling/ Menubesturing
d ON/OFF / Annuleren
e Mediagalerij
f LED-verlichting / Menubesturing

1 Gebruik netadapter / lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en Niet aan vocht of regen blootgesteld worden,ondat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat voor het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alleen de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te verrallen.
• Terwijl het apparaat geladen worden, brandt de led rood. Het laadproces is afgesloten, zodia de led groen brandt.
• Verwijder de laadkabel na het laden en onderbreek de stroomtoevoer maar de netadapter.

Het apparaat beschikt over een verrangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

ON/OFF

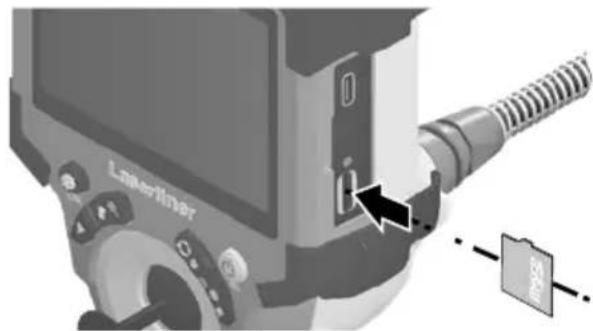

Micro SD-kaart plaatsen

Om een micro SD-kaart teplaatsen opent u erst de rubberen afdekking enplaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kannen geen opnames worden gemaakt.

! Alvorens de micro-SD kaart eruit te nemen moet het apparaat worden uitgeschakeld.

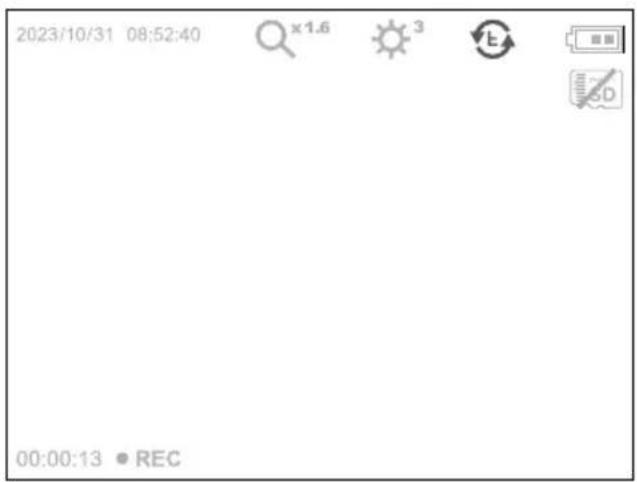

4.0 Opnamemodus

a Actuele datum / tijd
b Zoom
c LED-verlichting
d Rotatie 180^ / Spiegeling
e Batterijstatus
f SD-kaartplaatsen
g REC: opname loopt

4.1 Opnamemodus: Foto- / video-opnames

Breng de camerakop op de camerasonde in de gewenste positie en lijn deze uit. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kuntkleine objecten of objcten op afstand dichterbij halen (zoomen). Voor een optimaal zich op het geinspecteerde object kunt u door handmatige beeldrotatie het originele beeld 180^ draaien en horizontal en verticaal spiegel. Als u de ontspankop (8) kort indrukt, maakt u een beeldopname. Als u de knop langer indrukt, dan maakt u een video-opname, die op de SD-kaart opgeslagen worden. Druk opnieuw op de toets om de opname te stoppen.

4.2 Opnamemodus: LED-verlichting

$$ \begin{array}{l} 1 x = 25 \% \ 2 x = 50 \% \ 3 x = 75 \% \ 4 x = 100 \% \ \end{array} $$

4.3 Opnamemodus:Zoom

$$ \begin{array}{l} \times 1.1 = 110\% \ \times 1.2 = 120\% \ \times 1.3 = 130 \% \ x 1.4 = 140 \% \ \times 1.5 = 150 \% \ x 1.6 = 160 \% \ \times 1.7 = 170 \% \ \times 1.8 = 180 \% \ \times 1.9 = 190\% \ \times 2.0 = 200\% \ \end{array} $$

4.4 Opnamemodus: Beeldrotatie / Spiegeling

Van hetuitgangsbeeld

$$ \begin{array}{l} 1 x = \text {v e r t i c a l e} \ 2 x = \text {D r a i n g} 1 8 0 ^ {\circ} \ 3 x = h o r i z o n t a l e \ 4 x = \text {U i t g a n g s b e e l d} \ \end{array} $$

4x

1x

3x

2x

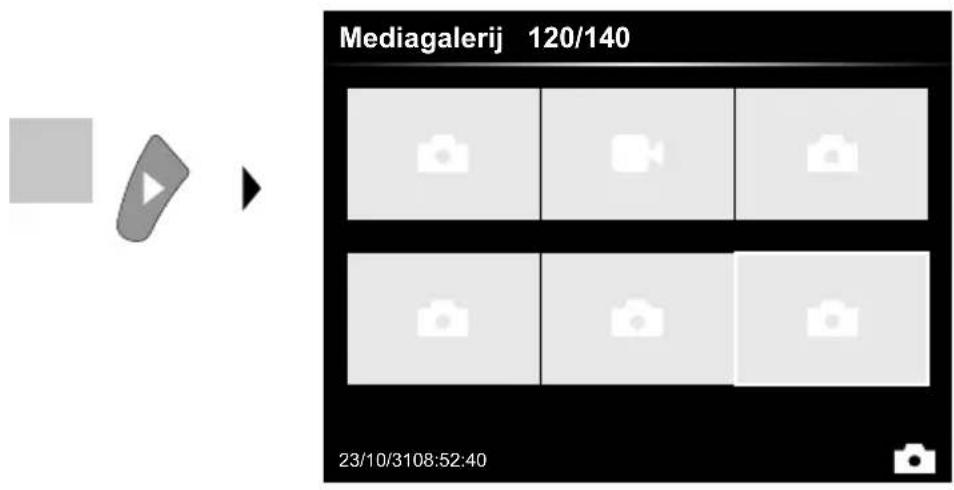

5.0 Weergavemodus: Weergave van Foto- / video-opnames

Druk op de toets, e' om de mediagalerij op te roepen. Bevestig met, OK' om het geseleerde beeld of de video op het volledige beeldschemr weer te geven. Met behulp van de pijtoetsen kut u in de mediagalerij en in de volledige beeldschemmweergave navigeren. Door indrukken van toets, d' worden de weergavemodus gesloten.

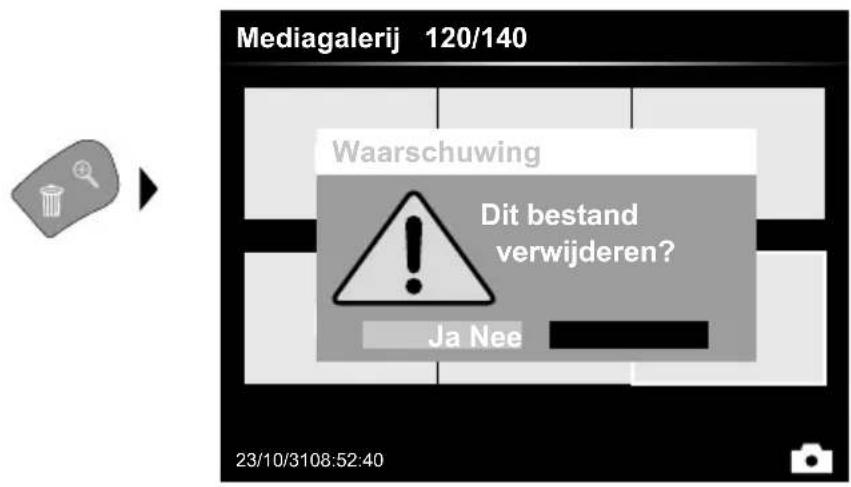

5.1 Weergavemodus: Opname wissen

Opnames kuren in het volledige scherm en in de galerijweergave worden gewist. Het wisproces kan nicht ongedaan worden gemaakt. Via de formattering van de geveensdrager+knen alle bestanden en mappings worden gewist. Zie hiervoor sunt,6.4.1 Instellenen".

5.2 Weergavemodus: Weergave

Druk op de toets, a' om de weergave te stoppen.

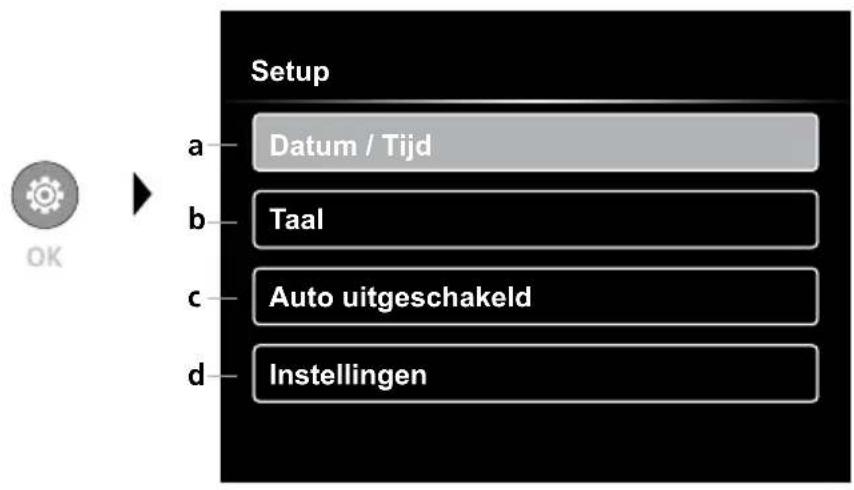

6.0 Instellingsmodus

a Tijdstempel AAN/UIT / Datum / tijd instellen
b Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)
c Automatische uitschakeling instellen
d Systemeinstellen Firm-/hardwareversie

! Druk meertere malen op de ESC-toets om weeer maar de opnamemodus te schakelen.

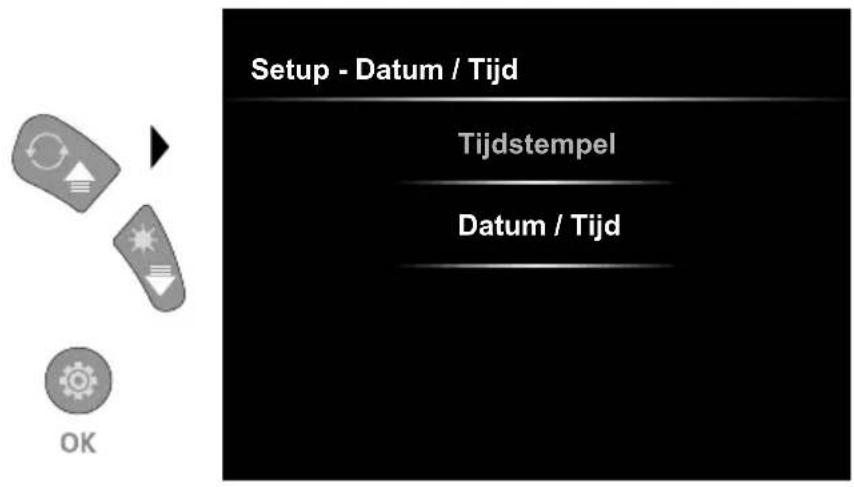

6.1 Instellingsmodus: Datum / Tijd

Hier kunt u instellen of een tijdstempel in de opnames moet worden opgenomen. De tijd en datum kannen met de pijltjestoetsen worden ingesteld.

6.2 Instellingsmodus: Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)

In dit menu kan de gewenste taal worden ingesteld.

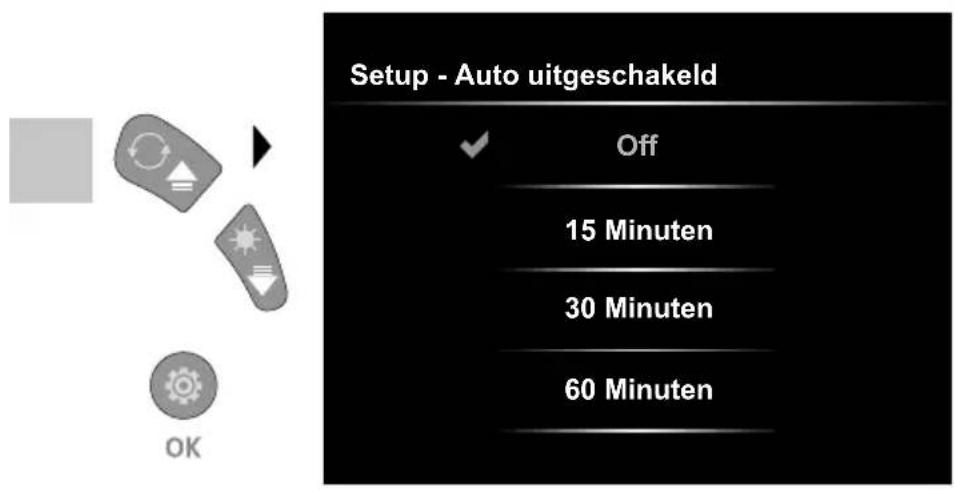

6.3 Instellingsmodus: Automatische uitschakeling

Hier kunt u de automatische uitschakeltijd instellen.

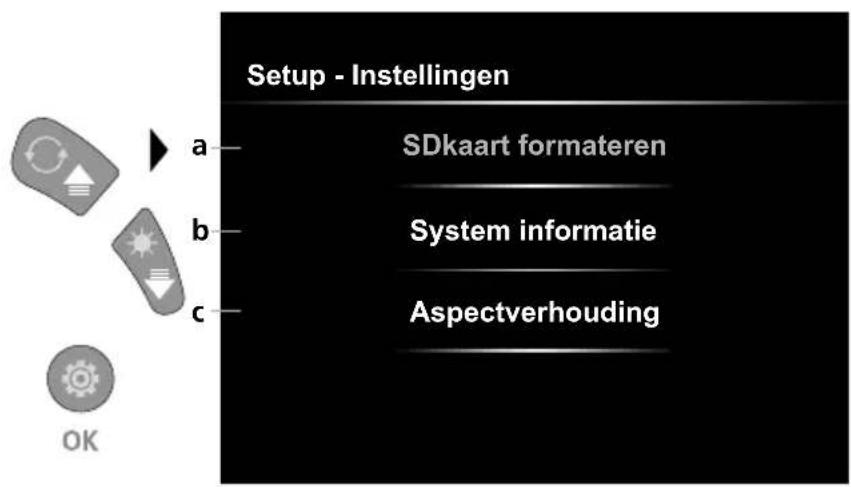

6.4.0 Instellingsmodus: Systeem instellen

a SD-kaartformatteren
b Soft-/hardwareversie
c De hoogte-breedteverhouding van het camerabeeld aanpassen

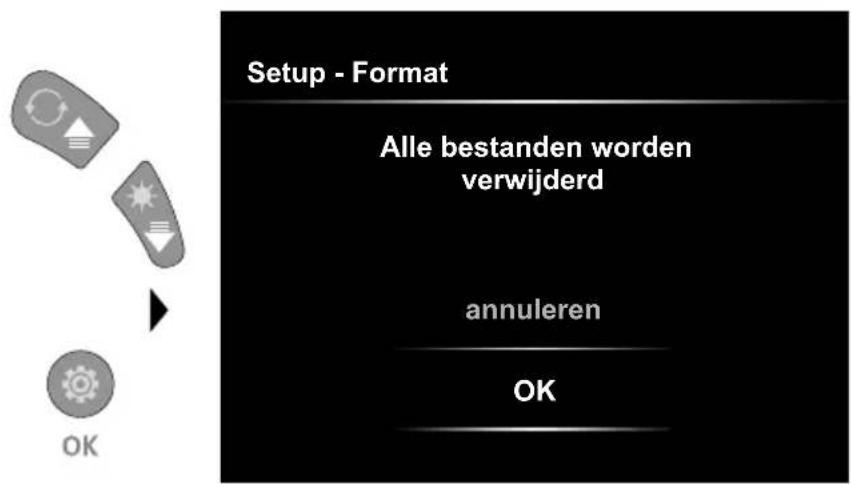

6.4.1 Instellingsmodus: SDkaart formateren

Alle gegevens op de SD-kaart worden gewist. Dit proces kan nicht ongedaan worden gemaakt.

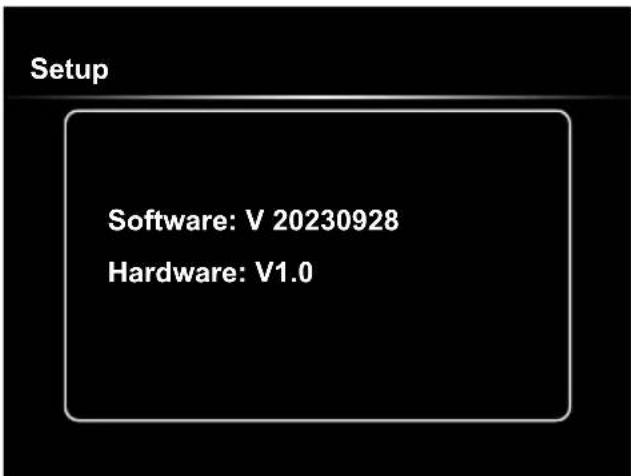

6.4.2 Instellingsmodus: System informatie

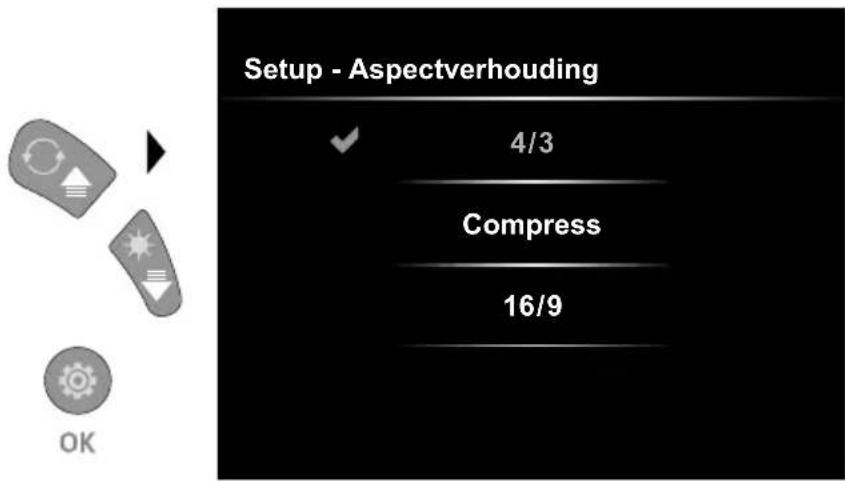

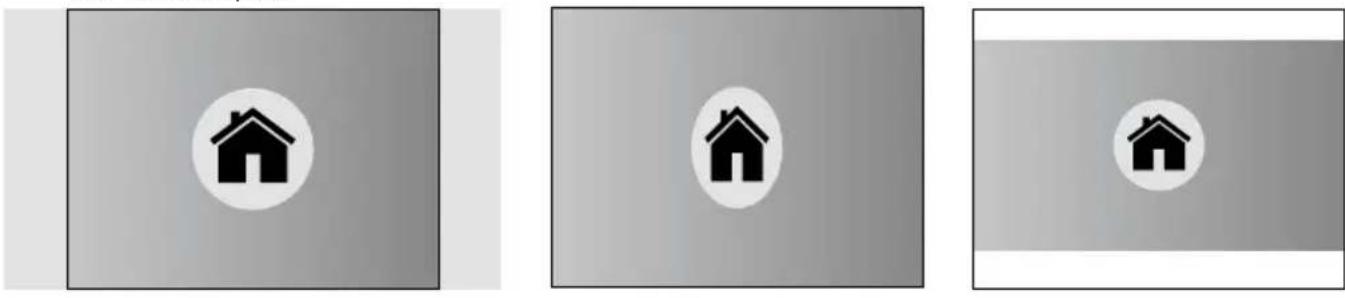

6.4.3 Instellingsmodus: Aspectverhousing

4/3 16/9 Compress

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart hunnen met een geschikte kaartlezer of direct via de USB-interface waar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Laserliner

De camera-eenheid verrangen

De accu demonteren

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens Technische wijdzigingen voorbehonden. 24W07
Beeldschermotype 3,5" TFT-kleuendisplay
Resolutie display 640 x 480 pixel
Resolutie Foto / video 1280 x 720 pixel
Fotoformaat / videoformaat JPEG, MJPG (AVI)
Geheugen Micro-SD geheugenkaart tot 32 GB
Beschermingsklasse IP 54
Aansluitingen USB type C
Menutaal EN, DE, JA, FR, IT, PT, ES, NL
Functies	Verlichting in 4 niveaus, digitale zoom 2x in 10 stappen, beeldrotatie/-spiegeling (4*F), beeld- en video-opname, mediagalerij, automatische uitschakeling, real time klok, SD-kaart, hoogte-breedteverhouding instelbaar, Soft Reset
Netvoeding ja
Voeding	Li-Ion-accupak 3,7V / 2,8AhUSB type C 5V / 2A
Bedrijfsduur ca. 5 uu
Laadtijd ca. 3 uu
Werkomstandigheden	0°C ... 45°C, Luchtvochtigheid max. 80% rH, Niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, Luchtvochtigheid max. 80% rH, Niet-condenserend
Afmetingen (B x H x D) 108 x 260 x 110 mm (incl. houder)
Gewicht	650 g (incl. accupak)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer bennen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijk manier要去 worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten, batterijen en verpakkingen horen nicht bij het huishoudelijk afval. Consumenten zichen wettelijk verplicht om gebruike batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De oplaadbare batterij要去en in de handel verkrijgbaar gereedschap uit het apparaat worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het apparaat voor verwijdering worden geretourneerd. Als je vragen heb't over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente waar Dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstrumentes op de inzamelpunten in acht.

Verdreavigilheids- en aanvullende instructies onder:
