KASUTUSJUHEND VideoInspector XXL Laserliner

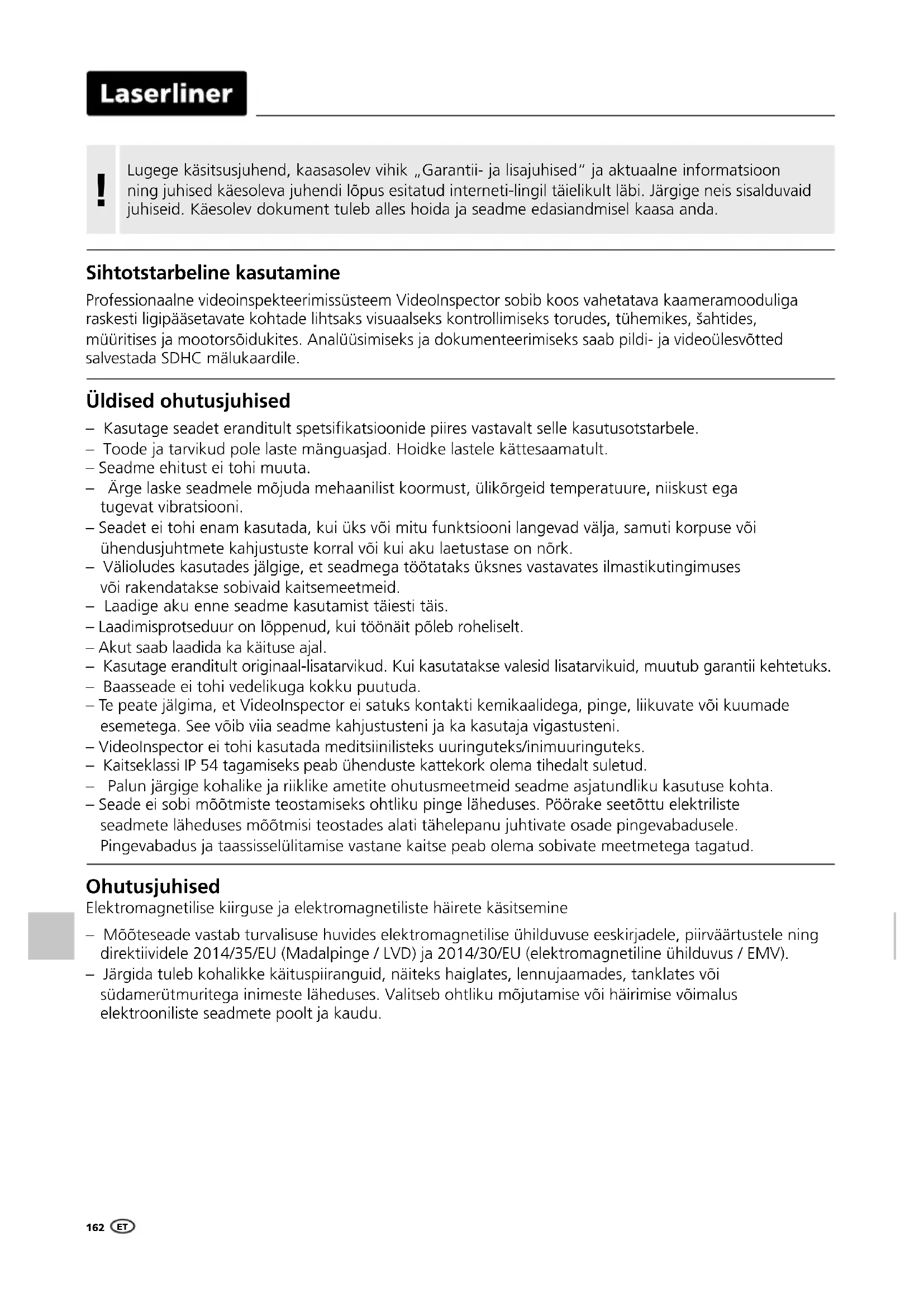

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised" ja aktuaalne informatsion ning juhised kaesoleva juhendi lopus esitatud interneti-lingil taelikult labi. Järgige neis sisalduvaid juhiseid. Kaesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasaanda.

Siftotstarbeline kasutamine

Professionaalne videoinspekteermissüsteem Videolnspector sobib koos vahetatava kaameramooduliga raskesti ligipäasetavate kohtade lihtsaks visuaalseks kontrollimiseks torudes, tuhemikes, sahtides, müririses ja mootorsöidukites. Analüusimiseks ja dokumenteerimiseks saab pildi- ja videoulesvötted salvestada SDHC malukaardile.

• Kasutage seadet eranditult spetsifikatsionide piires vastavlt selle kasutusotstarbele.
• Toode ja tarvikud pole laste mängujasad. Hoidke lastele kattesaamatult.
• Seadme ehitust ei tohi muuta.
• Arge laske seadmele mōjuda mehaanilist koormust, ülikörgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks voi mitu funktsooni langevad valja, samuti korpuse voiuhendusjuhtmete kahjustuste korral voi kui aku laetustase on nork.
• Valioludes kasutades jalgige, et seadmega tootataks uksnes vastavates ilmastikutingimuses voi rakendatakse sobivaid kaitsemeetmeid.
• Laadige aku enne seadme kasutamist täiesti tais.
• Laadimisprotseduur on loppenu, kui toonait poleb rohiselit.
  -Akut saab laadida ka kaituse ajal.
• Kasutage eranditult originaal-lisatarvikud. Kui kasutatakse valesid lisatarvikuid, muutub garantii kehtetuks.
• Baasseade ei tohi vedelikuga kokku puutuda.
• Te peate jalgima, et Videolinspector ei satuks kontakti kemikaalidega, pinge, liikuvate voi kuumade esemetega. See voib via seadme kahjustusteni ja ka kasutaja vigastusteni.
• Videolnspector ei tohi kasutada meditsinilisteks uuringuteks/inimuuringuteks.
• Kaitseklassi IP 54 tagamiseks peab ühenduste kattekork olema tihedalt suletud.
  Palun järgige kohlike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
• Seade ei sobi moötmiste teostamiseks ohtliku pinge laheduses. Pöörake seetöttu elektriliste seadmete laheduses moötmisi teostades alati tahelepanu juhtivate osade pingevabadusele.

Pingevabadus ja taassisselulitamise vastane kaitse peab olea sobivate meetmetega tagatud.

Ohutusjuhised

Elektromagnetilise kiirguse ja elektromagnetiliste häirete käsitseine

• Mööteseade vastab turvalisuse huvides elektromagnetilise ühilduvuse eeskirjadele, piirvärtustele ning direktiividele 2014/35/EU (Madalpinge / LVD) ja 2014/30/EU (elektromagnetiline ühilduvus / EMV).
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates voi sudamerütmuritega inimeste laheduses. Valitseb ohtliku mojutamise voi hairimise voimalus elektroniliste seadmete poolt ja kaudu.

1 LC-ekraan
2 Otse-klahvid
3 Liides USB tuup C / Laadimispesa
4 Aku laetuse naidik
5 Micro SD kaardi pistekoht
6 Kaameramooduli lukustus

7 Aktivaator
8 Kaamerapea
9 LED-valgustus

10 Optiline susteem
11 Magnetiga hoidik 1/4"-statiivikeere (alakuljel)

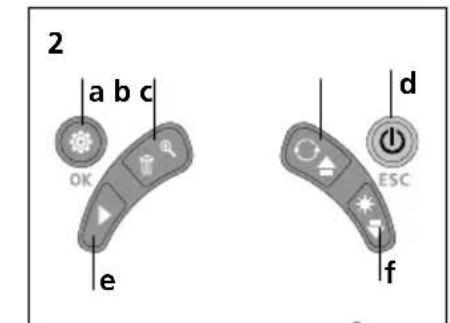

a Seadistusreziim / Kinnitamine
b Suumimine / Ülesvötete kustutamine
c Pööramine 180^ / Peegeldus/ Menuülliides
d ON/OFF / Katkestamine
e Meediagalerii
f LED-valgustus / Menülliides

Vörguploki / liitiumionaku käsitsemine

• Kasutage vorgu-/laadimisseadet ainult suletud ruumis, sellesse ei voi settuda niiskust ega vihma, kuna vastasel korral voib tekkida elektrilogioht.
• Enne seadme kasutamist laadige seadme aku täielikult tais.
• Ühendage võrgu-/laadimisseade vooluvõrguga ja seadme akupaki ühenduspesaga. Palun kasutage ainult kaasasolevat võrguseadet/laadjat. Vale võrguseadme/laadija kasutamisel kaotab garantii kehtivuse.
• Seadme laadimise ajal poleb LED punaselt. Laadimistoiming on loppenud, kui LED poleb roheliselt.
• Pärast laadimistoimingut eemaldage laadimiskaabel ja lahutage vorgualaldi vorgust.

Seade on varustatud vahetatava akuga. Vötke ühendust om edasimüjaga voi pörduge ettevötte UMAREX-LASERLINER klienditeenindusosakonna poole.

ON/OFF

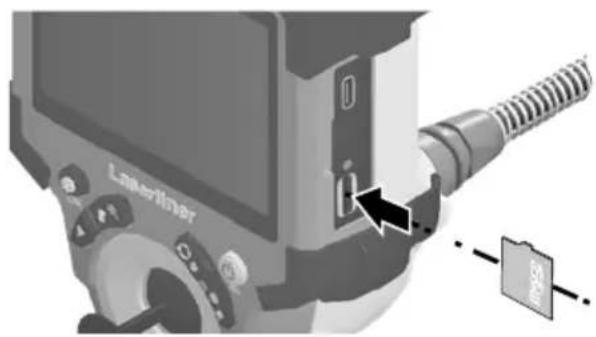

Micro-SD-kaardisisestamine

Avage Micro-SD-kaardi sisestamiseks esmalt kummikate ja pange malukaart seejarel vastavalt joonisele sisse. Ilma salvestusmeediumita pole talletamine voimalik.

! Enne Micro-SD kaardi eemaldamist tuleb seade valja lulitada.

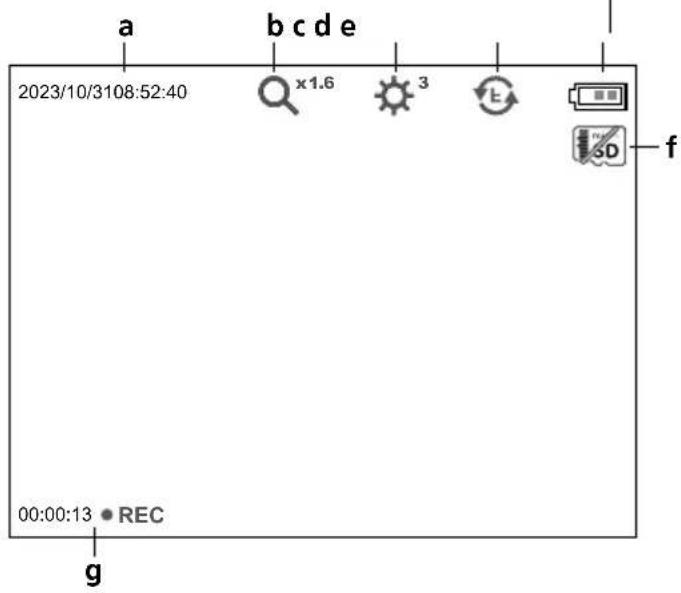

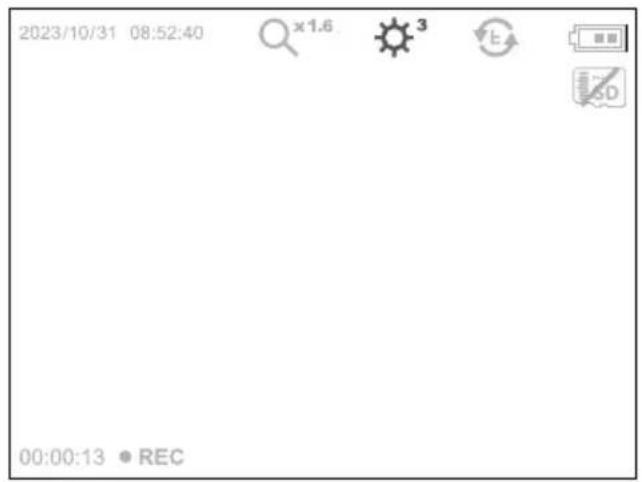

4.0 Ülevötte režim

a Aktuaalne kuupäev-/kellaag
b Suumimine
c LED-valgustus
d Pööramine 180^ / Peegeldus
e Patarei olek
f SD-kaardi sisestamine
g REC: Ülesvöte toimub

4.1 Ülesvötte režiim: Pildi- ja videosvötted

Juhtige kaamerapea kaamerasondil soovitud asendisse ja rihtige valja.

Kehvade valgusolude korral lulitada sisse LED-valgustid. Kaugelasuvad voi väikesed objektid tuleks lahemale suumida. Optimaalse vaate saamiseks kontrollitavale objektile saab originaalpildi manuaalse pildi poöramise abi peorata 180^ ning peegeldada horisontaalselt ja vertikaalselt. Vajutades lihiajaliselt paastikule (8), tehakse pilt, pikemalt vajutades tehakse video ja see salvestatakse SD-kaardile.

Veelkordne vajutamine lopetab ülesvötte.

4.2 Ülesvötte režim: LED-valgustus

$$ 1x = 25\% $$

$$ 2x = 50\% $$

$$ 3 x = 75 \% $$

$$ 4 x = 100 \% $$

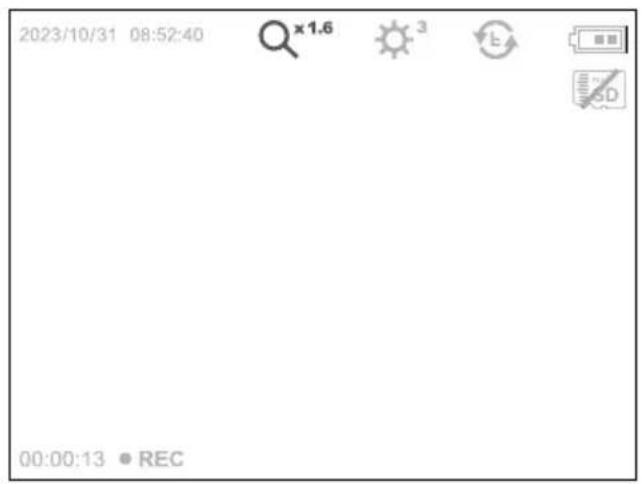

4.3 Ülesvötte režiim: Suumimine

$$ \times 1.1 = 110\% $$

$$ \times 1.2 = 120\% $$

$$ x 1.3 = 130 \% $$

$$ \times 1.4 = 140\% $$

$$ x1.5 = 150\% $$

$$ x1.6 = 160\% $$

$$ \times 1.7 = 170 \% $$

$$ x1.8 = 180\% $$

$$ \times 1.9 = 190\% $$

$$ \times 2.0 = 200\% $$

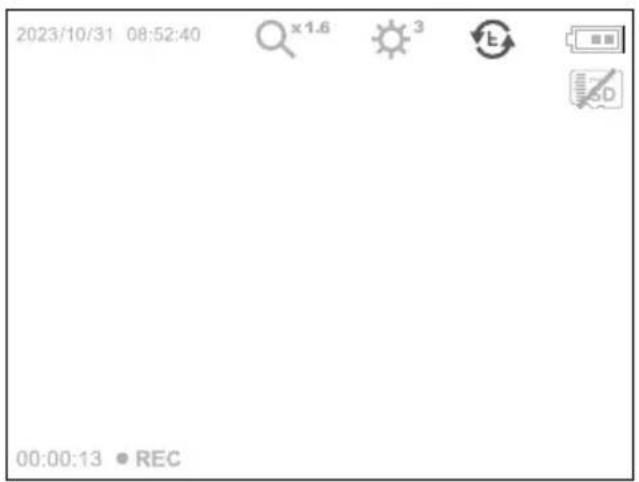

4.4 Ülesvötte režim: Pööramine / Peegeldus

Algpildist

1x = vertikaalne peegeldus

4x = Algpilt

4x

1x

3x

2x

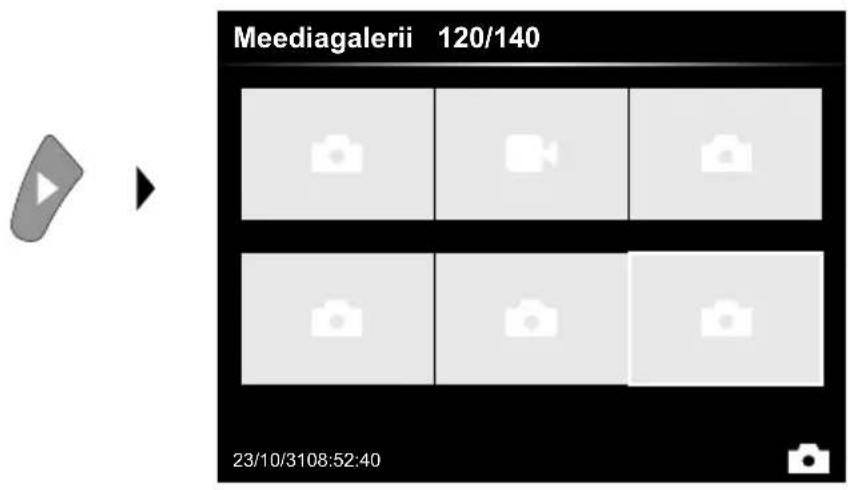

5.0 Esitusreziim: Pilt- ja videosalvestiste esitamine

Klahvi ^ vajutamisega kutsutakse ette meediagalerii. OK-ga kinnitamisel naidatakse valjavalitud pilti voi videot taispildimooduses. Nooleklahvidega saab meediagaleris ja taispildimooduses navigeerida. Klahvi d' vajutamisel taasesitusreziim suletakse.

5.1 Esitusreziim: Ülesvötte kustutamine

Ulesvotteid saab kustutada taispildi ja galeriivaates. Kustutusprotseduuri ei saa tuhistada.

Andmekandja formaatimise kaudu saab koik failid ja kaustad kustutada. Vt selle kohta punkti 6.4.1 Susteemi seadistused".

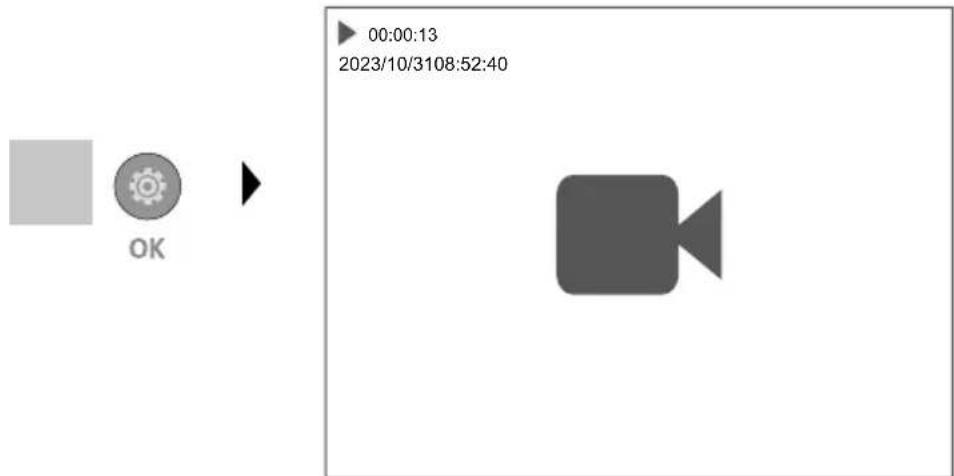

5.2 Esitusreziim: Taasesitus

Klahvi "a" vajutamisega peatakse taasesitus.

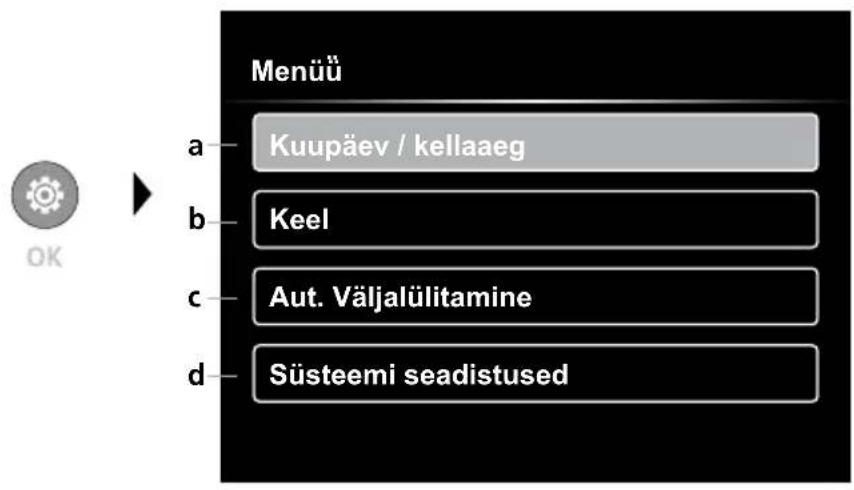

6.0 Seadistusrežiim

a Ajatempel SEES/ALJAS / Kuupäeva / kellaaja seadistamine
b Keele muutmine (EN, DE, JP, FR, IT, PT, ES, NL)
c Automaatse valjalulitamise seadistamine
d Süstemi seadistamine Pusi/riistvara versusoon

Vajutage jalle ülesvötterežiimi pääsemiseks mitu korda klahvi ESC.

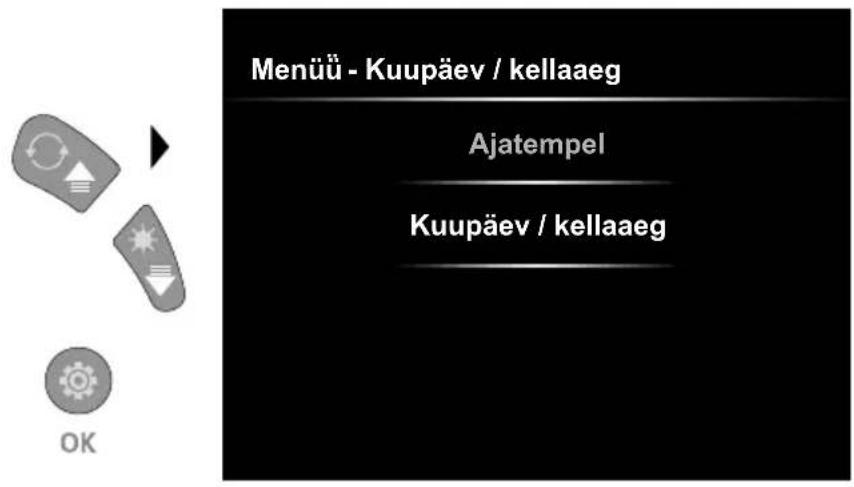

6.1 Seadistusrežiim: Kuupaev / kellaag

Siin saab valida, kas ülesvötetele peab ilmuma ajatempel.
Aega ja kuupaëva saab seadistada nooleklahvidega.

6.2 Seadistusreziim: Keele mutmine (EN, DE, JP, FR, IT, PT, ES, NL)

Selles menus saab seadistada vajaliku kee.

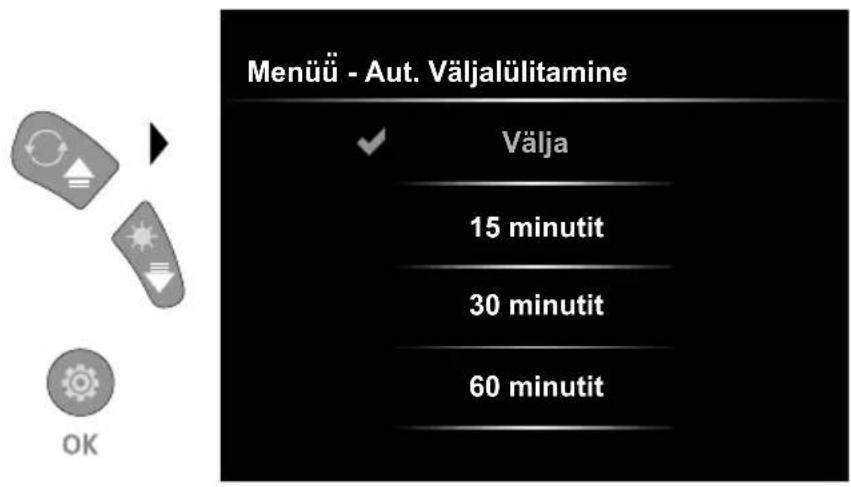

6.3 Seadistusreziim: Automaatse valjalulitusaja.

Siin saab seadistada automaatse valjalulitusaja.

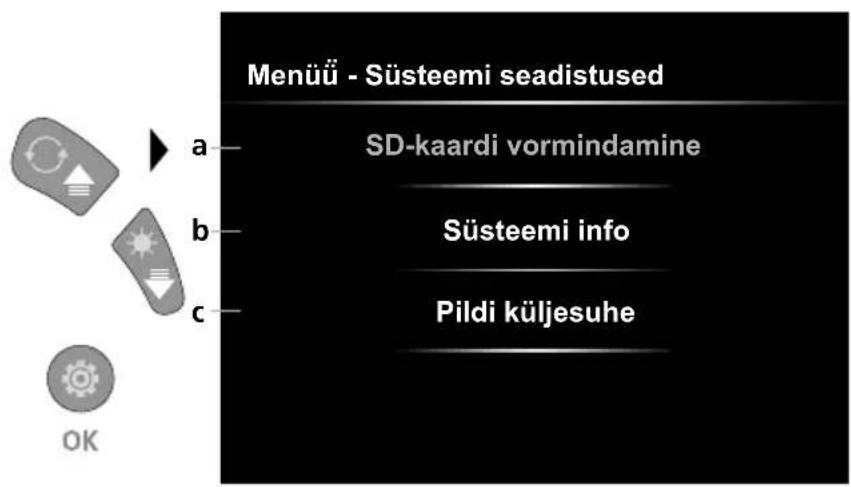

6.4.0 Seadistusrežiim: Susteemi seadistused

a SD-kaardi vormindamine
b Tarkvara-/riistvaraversioon
c Kaamerapildi kuvasuhte kohandamine

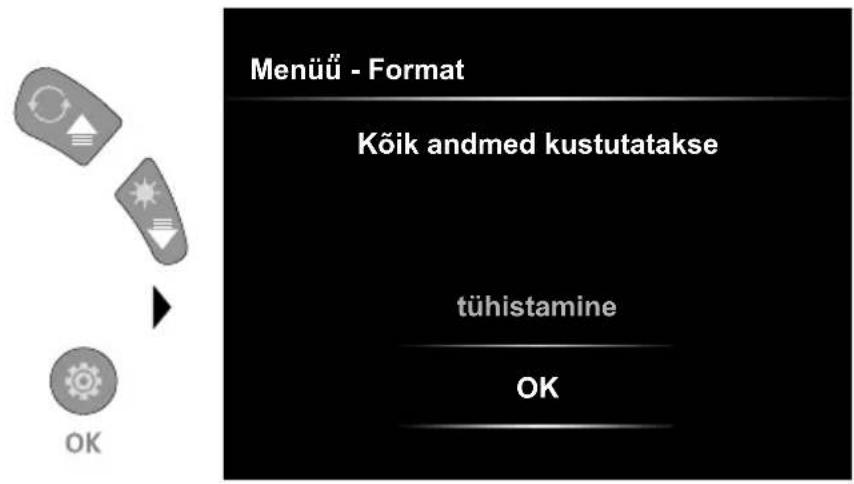

6.4.1 Seadistusrežiim: SD-kaardi vormindamine

Koik andmed kustutatakse SD kaardilt. Seda protseduuri ei saa tuhistada. Protseduuri kinnitamiseks edasist paringut ei jargne.

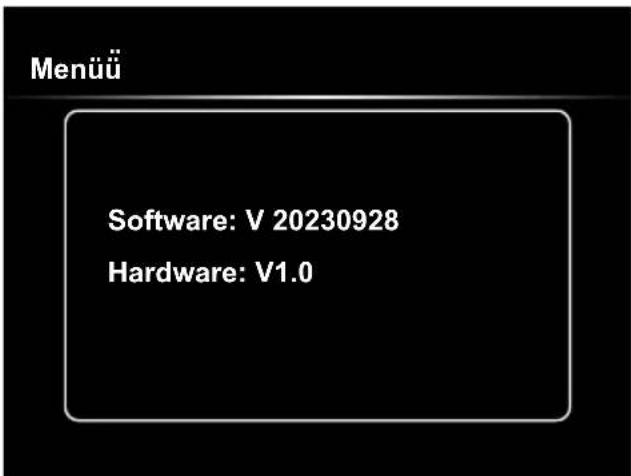

6.4.2 Seadistusrežiim: Süstemi info

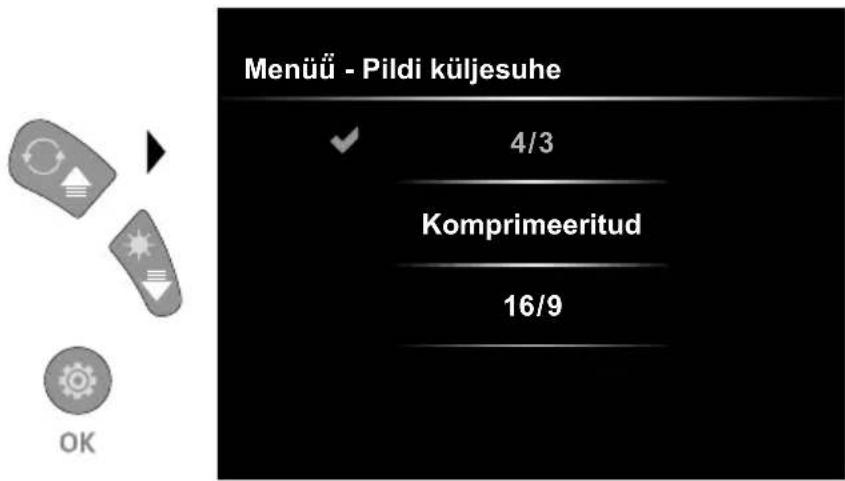

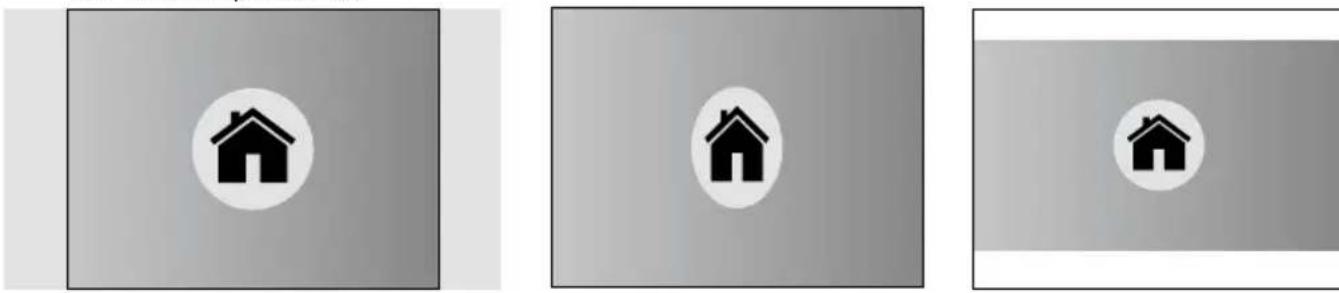

6.4.3 Seadistusrežiim: Pildi kuljesuhe

4/3 16/9 Komprimeeritud

USB-andmete ülekandmine

SD-kaardile salvestatud andmeid/faile on voimalik arvutisse kanda sobiva kaardilugeja voi USB-liidese kaudu. Informatsooni, kuidas uhendada arvuti kaardilugejaga, leiate Te omakaardilugeja kasiraamatust.

Laserliner

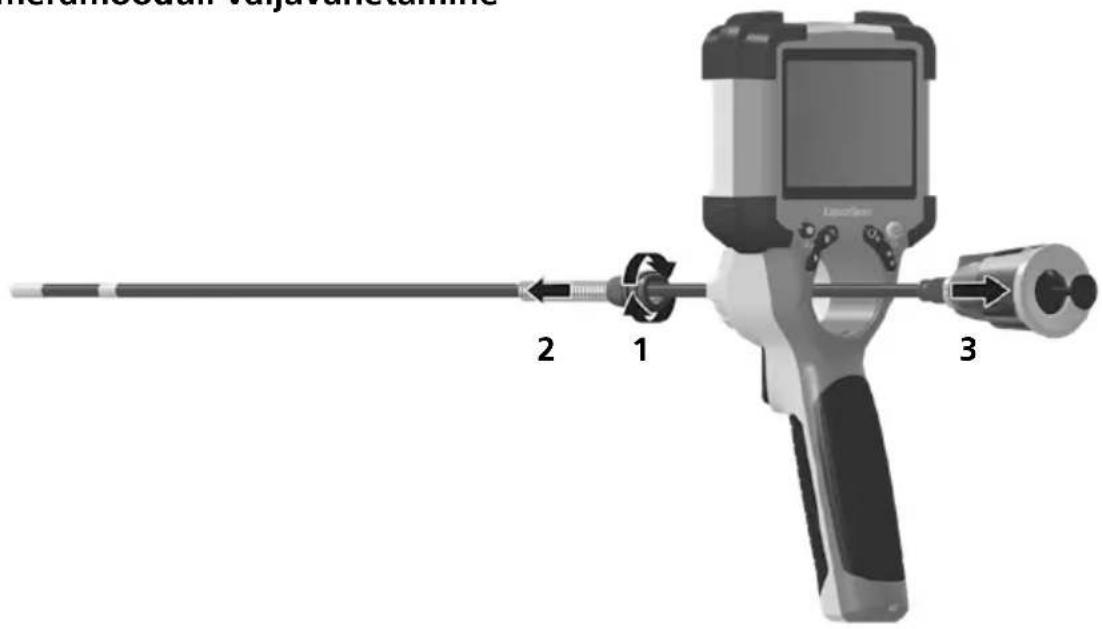

Kaameramooduli väljavahetamine

Aku eemaldamine

Juhised hoolduse ja hoolitsuse kohta

Puhastage koki komponendid kergelt niisutatud lapiga ja valtige puhastus-, küurimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed Öigus tehnilisteks muudatusteks reserveeritud 24W07
Ekraani:tüpp 3,5" TFT värvidisple
Ekraani resolutsoon 640 x 480	pikslit
Pildi ja video resolutsoon 1280	x 720 pikslit
Pildi ja video formaat JPEG, MJPG (AVI)
Mälu Micro-SD mälukaart kuni 32	GB
Kaitseklass IP 54
Ühendused USB:tüpp C
Menüü keel EN, DE, JA, FR, IT, PT, ES, NL
Funktsionid	4-astmeline valgustus, 10-astmeline digitaalne suum 2x, pildi pööramine/peegeldamine (4*F), pildi ja video salvestamine, meediagalerii, automaatne väljalülitus, reaalajas kell, SD-kaart, valitav kuvasuhe, pehme lähestamine
Vörgurežiim Jah
Toitepinge	Li-lon akupakk 3,7V / 2,8Ah USB:tüpp C 5V / 2A
Käituskestus u 5 tundi
Laadimisaeg u 3 tundi
Töötingimused	0°C ... 45°C, Öhuniiskus max 80% rH, mittekondenseeruv, Töökörhus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ...	60°C, Öhuniiskus max 80% rH, mittekondenseeruv
Möötmed (L x K x S) 108 x 260 x 110 mm (koos hoidikuta)
Kaal	650 g (sh akupakk)

ELi ja UK nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb värtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutad elektri- ja elektronikaseadmete, akude ja pakendite direktiividele keskkonnasobralikku taaskasutusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprüghi hulka. Tarbijad on kohustatud andma kasutad patareid ja akud tasuta avalikku kogumiskohta, müugipunkti voi tehnilisse klienditeenindusse. Aku tuleb kaubanduses saadaval olevate töriistadega seadmest eemaldada ning suunata enne seadme jäätmekäitlusse tagasi andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta kusimusi, siis poörduge UMAREX-LASERLINERi klienditeeninduse poole. Palun vötke ühendust om asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastaivaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.
