NÁVOD K OBSLUZE VideoInspector XXL Laserliner

Používání v souladu s určením Profesionální inspekční video systém VideoInspector je ve spojení s vyměnitelnou jednotkou kamery vhodný pro jednoduchou vizuální kontrolu těžko přístupných míst v trubkách, dutinách, šachtách, zdivu a vozidlech. Pro vyhodnocování a dokumentaci lze uložit obrazové záznamy a video záznamy na paměťovou kartu SDHC. Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

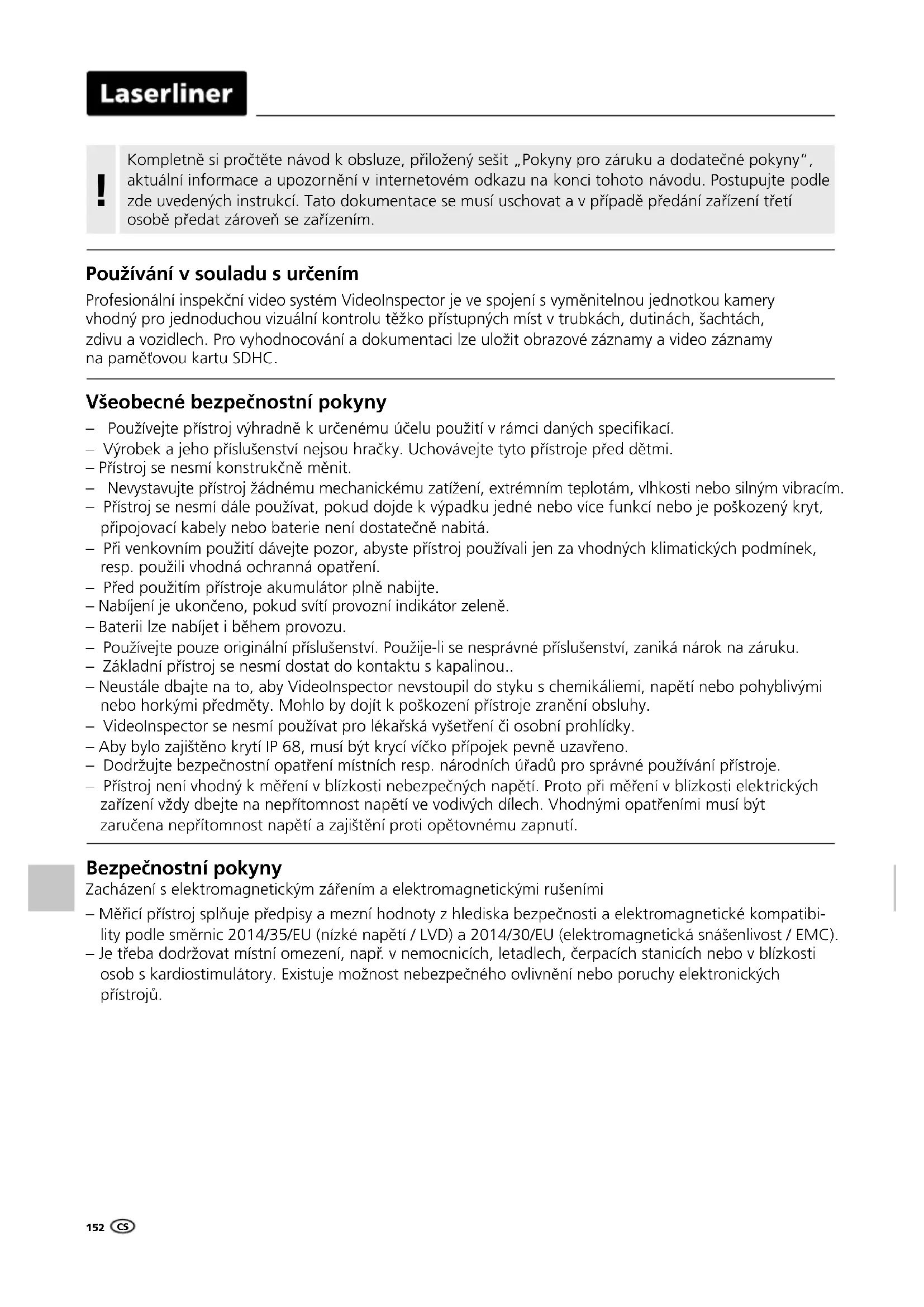

Bezpečnostní pokyny Zacházení s elektromagnetickým zářením a elektromagnetickými rušeními – Měřicí přístroj splňuje předpisy a mezní hodnoty z hlediska bezpečnosti a elektromagnetické kompatibi- lity podle směrnic 2014/35/EU (nízké napětí / LVD) a 2014/30/EU (elektromagnetická snášenlivost / EMC). – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů. Všeobecné bezpečnostní pokyny – Používejte přístroj výhradně k určenému účelu použití v rámci daných specikací. – Výrobek a jeho příslušenství nejsou hračky. Uchovávejte tyto přístroje před dětmi. – Přístroj se nesmí konstrukčně měnit. – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím. – Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo více funkcí nebo je poškozený kryt, připojovací kabely nebo baterie není dostatečně nabitá. – Při venkovním použití dávejte pozor, abyste přístroj používali jen za vhodných klimatických podmínek, resp. použili vhodná ochranná opatření. – Před použitím přístroje akumulátor plně nabijte. – Nabíjení je ukončeno, pokud svítí provozní indikátor zeleně. – Baterii lze nabíjet i během provozu. – Používejte pouze originální příslušenství. Použije-li se nesprávné příslušenství, zaniká nárok na záruku. – Základní přístroj se nesmí dostat do kontaktu s kapalinou.. – Neustále dbajte na to, aby VideoInspector nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy. – VideoInspector se nesmí používat pro lékařská vyšetření či osobní prohlídky. – Aby bylo zajištěno krytí IP 68, musí být krycí víčko přípojek pevně uzavřeno. – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje. – Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.CS VideoInspector

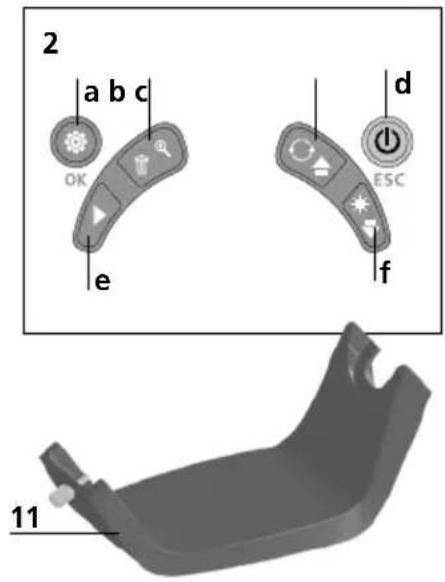

Režim nastavení / PotvrzeníZoom / Vymazání záznamůRotace 180° / Zrcadlení / Menü-SteuerungON/OFF / StornoGalerie médiíOsvětlení LED / Ovládání menu

LCD displejTlačítka pro přímé ovládáníRozhraní USB typ C / Nabíjecí zdířkaIndikátor stavu nabitíZásuvka pro SD kartu microAretace kamerové jednotkySpoušťHlava kameryOsvětlení LEDOptikaMagnetický držák Stativ se závitem 1/4" (spodní strana)Zařízení má vyměnitelný akumulátor. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Manipulace se síťovým zdrojem / Li-lon akumulátorem – Síťový zdroj/nabíječku používejte jen v uzavřených prostorech, nevystavujte je vlhkosti ani dešti, protože jinak hrozí nebezpečí zásahu elektrickým proudem.– Před použitím zařízení úplně nabijte akumulátor.– Napájecí zdroj/nabíječku zapojte do sítě a připojovací zásuvky akupacku zařízení. Používejte prosím jen přiložený síťový zdroj / nabíječku. Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.– Zatímco se zařízení nabíjí, LED svítí červeně. Proces nabíjení je ukončený, jakmile se dioda rozsvítí zeleně.– Po ukončení nabití odstraňte nabíjecí kabel a odpojte napájecí jednotku z elektrické sítě. USB-C154 x 1.6 00:00:132023/10/31 08:52:40 2 sec

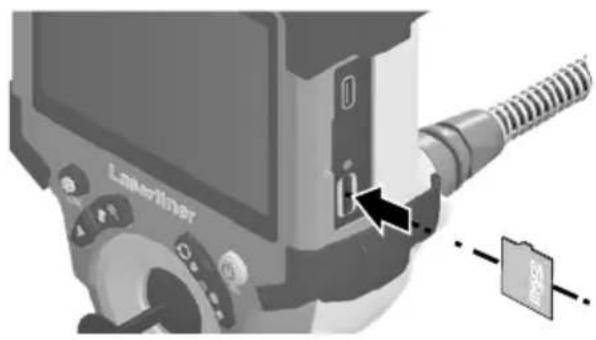

ON/OFF Pro vložení SD karty micro nejprve otevřete gumový kryt a potom vložte paměťovou kartu tak, jak je znázorněno na obrázku. Bez paměťového média není možné provádět žádný záznam. Před vyjmutím karty micro SD se musí přístroj vypnout.

Vložení SD karty micro

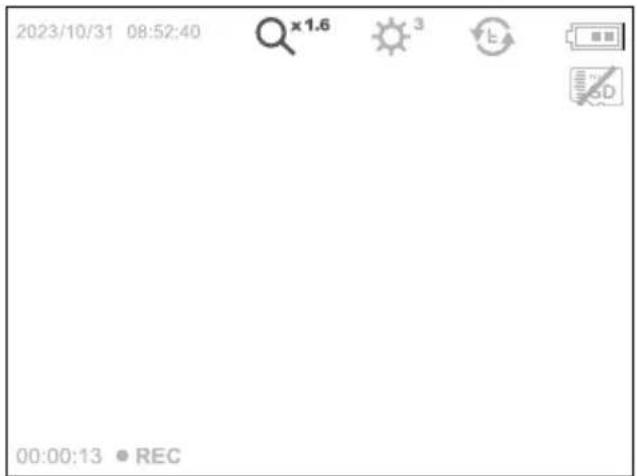

Aktuální datum/ Aktuální čas Zoom Osvětlení LED Rotace 180° / Zrcadlení Stav baterie SD karta je vložena REC: záznam probíhá

Režim snímání Hlavu kamery na sondě kamery nasměrujte do požadované polohy a vyrovnejte ji. Vpřípadě nedostatku světla zapněte osvětlení LED. Přibližte si vzdálené nebo malé objekty. Pro optimální pohled na kontrolovaný objekt lze původní snímek ručně otočit o 180° a zrcadlit jej horizontálně a vertikálně. Krátkým stisknutím spouště (8) se pořídí snímek, delším stisknutím se pořídí video a uloží na SD kartě. Opakované stisknutí záznam ukončí.

Režim snímání: Pořizování snímků/videonahrávek REC CSCS VideoInspector

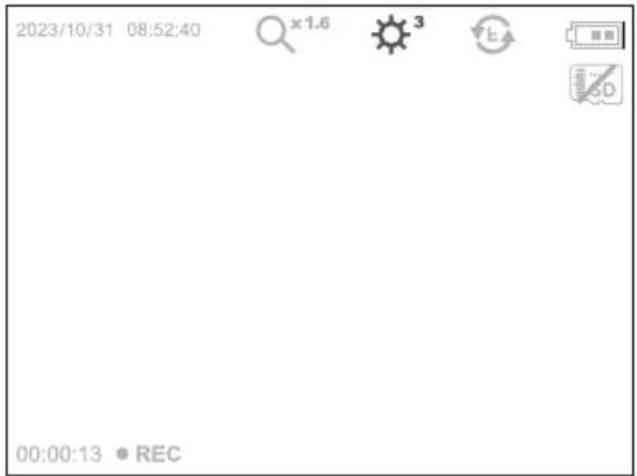

Režim snímání: Osvětlení LED 1x = 25% 2x = 50% 3x = 75% 4x = 100%

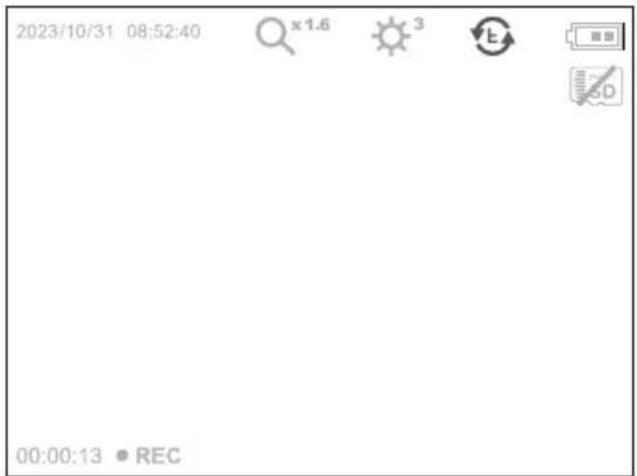

Režim snímání: Rotace / Zrcadlení 1x = vertikální zrcadlení 2x = Otočení 180° 3x = horizontální zrcadlení 4x = Výchozí obrázek Z výchozího obrázku

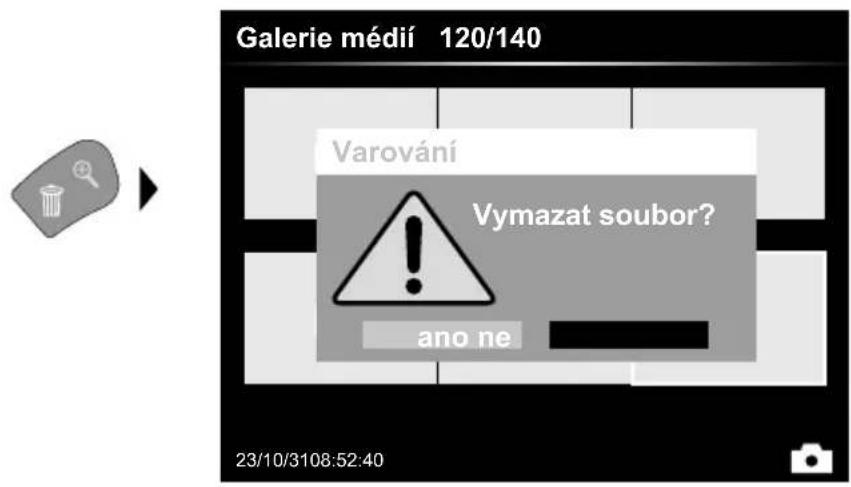

Režim přehrávání: Vymazání záznamu Nahrávky lze mazat na celé obrazovce a v zobrazení galerie. Proces mazání nelze vzít zpět. Formátováním datového nosiče lze vymazat všechny soubory a složky. Viz bod „6.4.1 Nastavení systému“.

Režim přehrávání: Přehrávání obrázků/videonahrávek Stisknutím tlačítka „e“ se otevře galerie médií. Po potvrzení pomocí „OK“ se zobrazí zvolený obrázek nebo video na celou obrazovku. Pomocí tlačítek šipek lze navigovat v galerii médií a v režimu zobrazení na celou obrazovku. Stisknutím tlačítka „d“ se zavře režim reprodukce. Galerie médií 120/140 23/10/31 08:52:40 Galerie médií 120/140 23/10/31 08:52:40 Varování Vymazat soubor? ano ne 2023/10/31 08:52:40

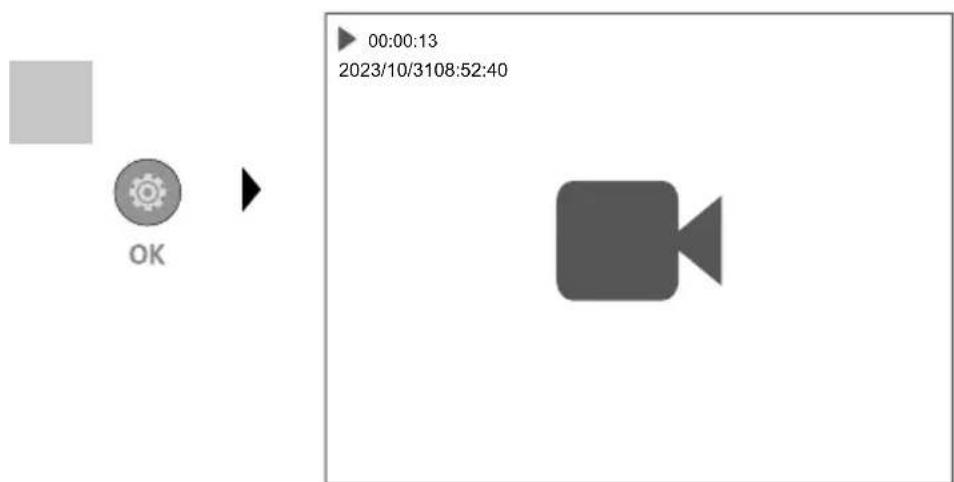

Režim přehrávání: Přehrávání Stisknutím tlačítka „a“ se přehrávání zastaví. 00:00:13CS VideoInspector

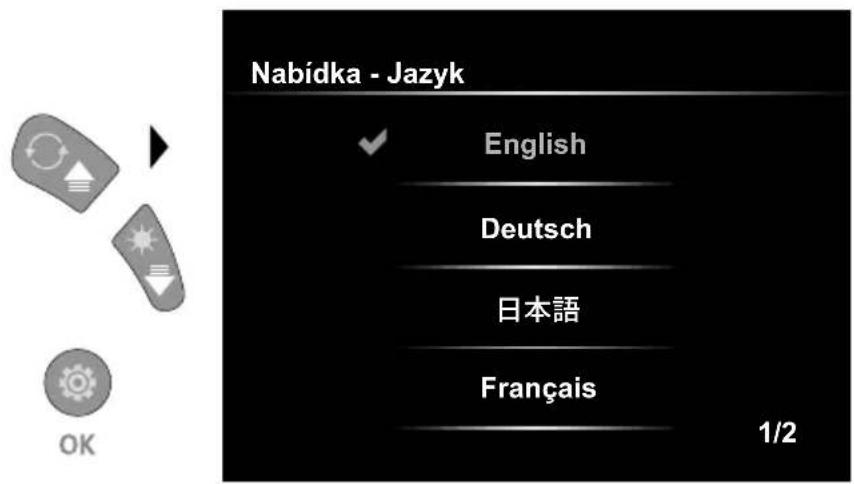

Režim nastavení: Změna jazyka (EN, DE, JP, FR, IT, PT, ES, NL) V tomto menu lze nastavit požadovaný jazyk. EnglishDeutsch FrançaisNabídka - Jazyk 1/2

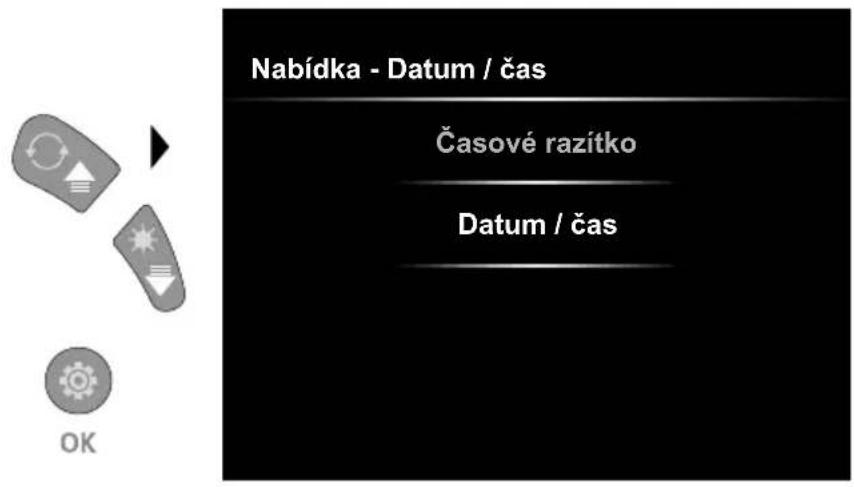

Režim nastavení: Datum / čas Zde můžete vybrat, zda se má v nahrávkách objevit časové razítko. Čas a datum lze nastavit pomocí kláves se šipkami. Pro přepnutí do režimu záznamu stiskněte několikrát tlačítko ESC.

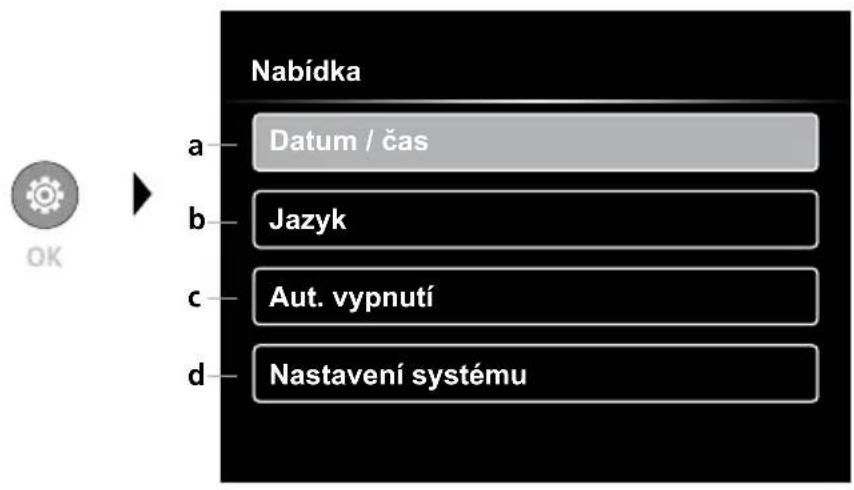

Časové razítko ZAP/VYP / Nastavení data/času Změna jazyka (EN, DE, JP, FR, IT, PT, ES, NL) Nastavení automatického vypnutí Nastavení systému Verze hardwaru/softwaru Datum / časJazykAut. vypnutíNastavení systémuNabídka

Časové razítkoDatum / časNabídka - Datum / čas158

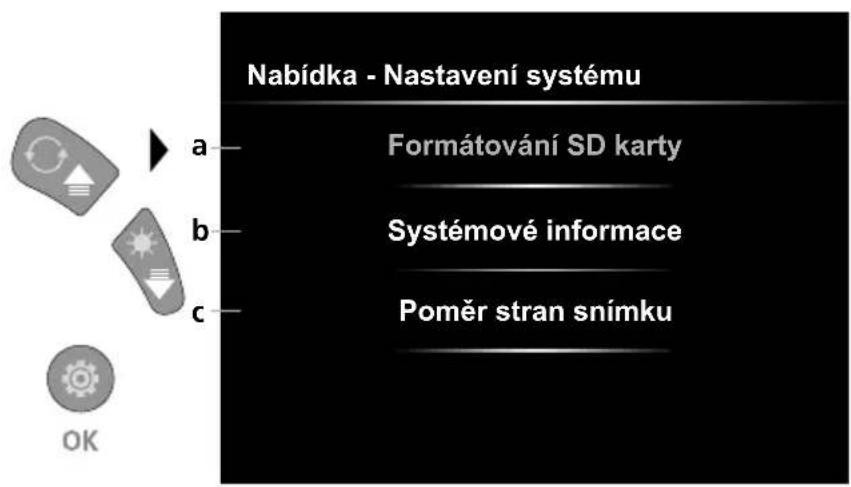

Režim nastavení: Nastavení systému

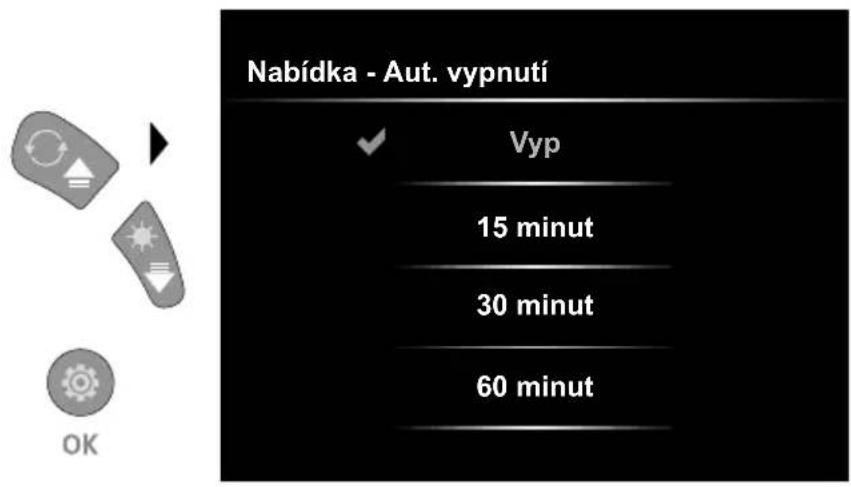

Režim nastavení: Automatického vypnutí Zde lze nastavit dobu automatického vypnutí. Všechna data na SD kartě se vymažou. Tento proces nelze vzít zpět. Nenásleduje žádný další dotaz ohledně potvrzení vymazání. Vyp 15 minut 30 minut 60 minut Nabídka - Aut. vypnutí Formátování SD karty Systémové informace Poměr stran snímku Nabídka - Nastavení systému

Formátování SD karty Verze softwaru/hardwaru Úprava poměru stran snímku kamery

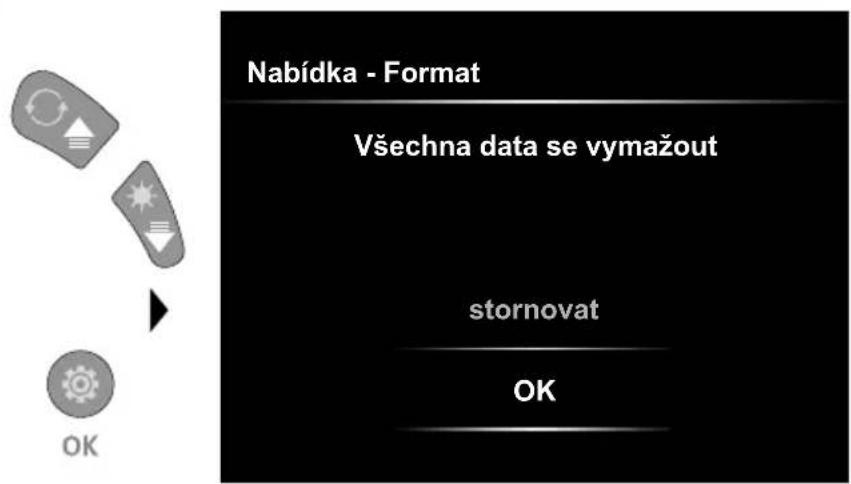

Režim nastavení: Formátování SD karty stornovat

Všechna data se vymažout Nabídka - Format CSPřenos dat přes USB Data uložená na SD kartě se mohou přenést do počítače buď pomocí vhodné čtečky karet nebo přímo přes rozhrání USB. Informace o propojení mezi počítačem a kartovým adaptérem resp. čtečkou karet naleznete vmanuálu své čtečky karet.

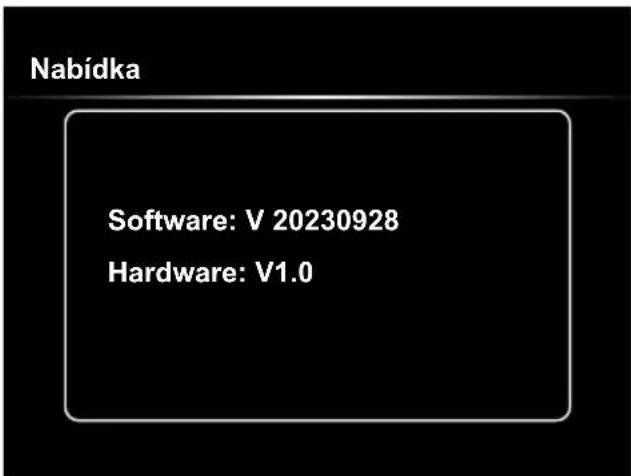

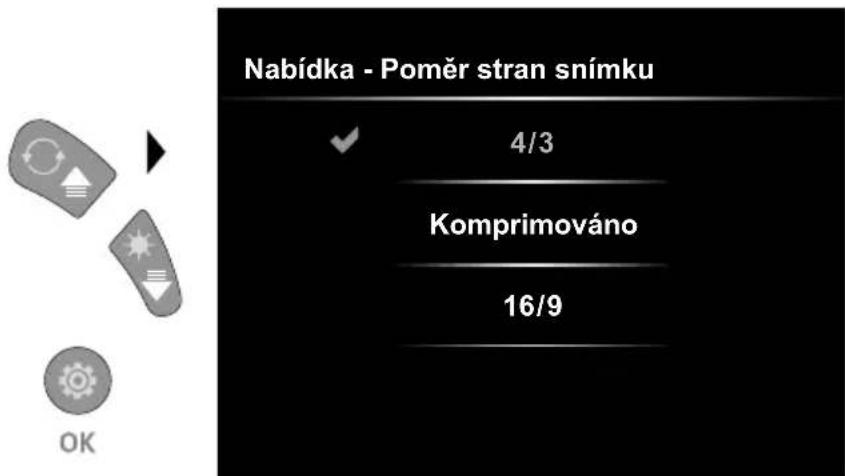

Režim nastavení: Poměr stran snímku Režim nastavení: Systémové informace Software: V 20230928 Hardware: V1.0 Nabídka 4/3 Komprimováno 16/9 Nabídka - Poměr stran snímku 4/3 16/9Komprimováno

Vyjmutí akumulátorů Výměna kamerové jednotky Pokyny pro údržbu a ošetřování Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

CSTechnické údaje Technické změny vyhrazeny. 24W07 Typ obrazovky 3,5" barevný displej Rozlišení displeje 640 x 480 bodů Rozlišení snímku/videa 1280 x 720 bodů Formát snímku/videa JPEG, MJPG (AVI) Paměť Paměťová karta micro SD až 32 GB Třída ochrany IP 54 Přípojky USB typ C Jazyk menu EN, DE, JA, FR, IT, PT, ES, NL Funkce Osvětlení ve 4 stupních, digitální zoom 2x v 10 krocích, otáčení/ zrcadlení snímku (4*F), pořízení snímku a videa, galerie médií, automatické vypnutí, hodiny s reálným časem, SD karta, možnost volby poměru stran, soft reset Síťový provoz Ano Napájení Akumulátor li-ion 3,7V / 2,8Ah USB typ C 5V / 2A Provozní doba cca 5 hod. Doba nabíjení cca 3 hod. Pracovní podmínky 0°C … 45°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod) Skladovací podmínky -10°C … 60°C, Vlhkost vzduchu max. 80% rH, nekondenzující Rozměry (Š x V x Hl) 108 x 260 x 110 mm (včetně držáku) Hmotnost 650 g (včetně akumulátoru) Ustanovení EU a UK a likvidace Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK. Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Akumulátor musí být z přístroje vyjmut pomocí běžně dostupného nástroje, aniž by se zničil, a před odevzdáním přístroje k likvidaci předán do separovaného sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obraťte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech. Další bezpečnostní a dodatkové pokyny najdete na: https://packd.li/ll/ALL/in
