Marka	Laserliner
Model	HD BoreScope-DuoCamera
Ürün Tipi	VideoFlex HD için endoskopik video kamera (kamera ünitesi)
Kamera Kafa Çapı	5 mm
Kamera Çözünürlüğü	1280 x 720 piksel
Görüş Alanı (FOV)	80°
Alan Derinliği (DOF)	Ön: 3-8 cm / Yan: 2-5 cm
LED Ampul Sayısı	Ön: 6 / Yan: 1
Prob Koruma Türü	IP 67
Prob Çapı	5 mm
Prob Uzunluğu	300 mm
Güç Kaynağı	VideoFlex HD taban ünitesi ile
Boyutlar (U x Y x D)	450 mm x 30 mm x 30 mm
Ağırlık	235 g
Çalışma Koşulları	0°C ila 50°C, maks. %80 bağıl nem (yoğuşmasız)
Depolama Koşulları	-10°C ila 70°C, maks. %80 bağıl nem (yoğuşmasız)
Maks. Çalışma Yüksekliği	Deniz seviyesinden 2000 m yükseklik
Ana Fonksiyonlar	Boşluklar, kuyular, duvarlar, araçlar incelemesi; ön ve yan kamera arasında geçiş; LCD ekrana renkli görüntü aktarımı
Dahil Aksesuarlar	Mıknatıs, ayna, kanca
Yağ ve Benzine Dayanıklılık	Evet
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin; temizlik ürünleri, çözücüler ve aşındırıcı maddeler kullanmayın; kuru ve temiz bir yerde saklayın
Güvenlik	Tıbbi muayenelerde kullanmayın; kimyasallarla, elektrik voltajı, sıcak veya hareketli parçalarla temasından kaçının; mekanik yüklere, aşırı sıcaklıklara veya titreşimlere maruz bırakmayın; kamera kafası asitlere veya ateşe dayanıklı değildir
Yedek Parçalar ve Onarılabilirlik	Aksesuarlar (mıknatıs, ayna, kanca) mevcuttur; onarım için satış sonrası hizmetle iletişime geçin
Genel Bilgiler	CE ve UKCA sertifikalı; WEEE yönergelerine uygun geri dönüşüm

Sık sorulan sorular - HD BoreScope-DuoCamera Laserliner

HD BoreScope-DuoCamera ne işe yarar?

La HD BoreScope-DuoCamera, VideoFlex HD taban ünitesine bağlanmak üzere tasarlanmış bir kamera ünitesidir. Ön ve yan olmak üzere iki kamerası sayesinde boşluklar, kuyular, duvarlar veya araçlar gibi zor erişilen yerleri görsel olarak incelemeyi sağlar.

Kamera taban ünitesine nasıl bağlanır?

Kamera ünitesinin fişini VideoFlex HD taban ünitesinin uygun portuna takın (şemada 1 numara). Kullanmadan önce bağlantının sıkı olduğundan emin olun.

Kamera çözünürlüğü nedir?

Çözünürlük 1280 x 720 piksel olup, iyi kalitede renkli video görüntüleri sunar.

Ön kamera ve yan kamera arasında nasıl geçiş yapılır?

Kamera üzerindeki anahtarı kullanın (2 numara). Ön kamera (10 numara) ile yan kamera (4 numara) arasında geçiş yapmak için basın.

Kameraların alan derinliği nedir?

Ön kamera için netlik 3-8 cm arasında idealdir. Yan kamera için 2-5 cm arasındadır. Bu aralıkların dışındaki nesneler bulanık görünebilir.

Prob su geçirmez mi?

Evet, prob IP 67 korumasına sahiptir. Sıvıya daldırılabilir, ancak tutamak ile sıvı arasında maksimum 10 cm boşluk bırakılmalıdır.

Kamera nasıl temizlenir ve bakımı yapılır?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, çözücüler veya aşındırıcı maddeler kullanmayın. Cihazı kuru ve temiz bir yerde saklayın.

Hangi aksesuarlar verilmektedir?

Dahildir: bir mıknatıs, bir ayna ve bir kanca. Bu aksesuarlar, nesnelerin toplanmasını veya farklı açılardan incelemeyi kolaylaştırmak için kamera kafasına takılır (6, 7, 8 numaraları).

Kamera tıbbi muayeneler için kullanılabilir mi?

Hayır, HD BoreScope-DuoCamera'nın insanlar üzerinde tıbbi muayeneler için kullanılması yasaktır. Sadece teknik inceleme için tasarlanmıştır.

Hangi güvenlik önlemlerine uyulmalıdır?

Kamera kafasını kimyasallara, ateşe, elektrik altındaki veya hareketli parçalara maruz bırakmayın. Aşırı sıcaklıklardan (çalışmada 0-50°C, depolamada -10-70°C) ve darbelerden kaçının. Elektrik tesisatları yakınında ölçümler için gerilimsiz olduğundan emin olun.

KULLANIM KILAVUZU HD BoreScope-DuoCamera Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Amacına uygun kullanım

HD BoreScope-DuoCamera, VideoFlex HD baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD'ye renkli video resimler gönderilir.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
- Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
- Kamera başlığı çalışma sırasında önemli ölçüde isinabilir ve hassas inceleme nesnelerine zarar verebilir.
– Yapısal açıdan cihazın değiştirilmesi yasaktır.
- Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
- Bir veya daha fazla fonksiyon arızalandığında, muhafaza ya da bağlantı kabloları hasar gördüğünde veya ana ünitenin akü şarj seviyesi azaldığında ünite artık kullanılmamalıdır.
- Kamera başlığı asit veya ateşe dayanıklı değildir.
- HD BoreScope-DuoCamera'in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir.
- IP 67 koruma sınıfını sağlamak için, kamera sondası yalnızca el tutamağına 10 cm mesafeye kadar sıviya daldırılabilir.
- HD BoreScope-DuoCamera tıbbi tetkik/muayeneler için kullanılmamalıdır.
- Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
- Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele,

OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

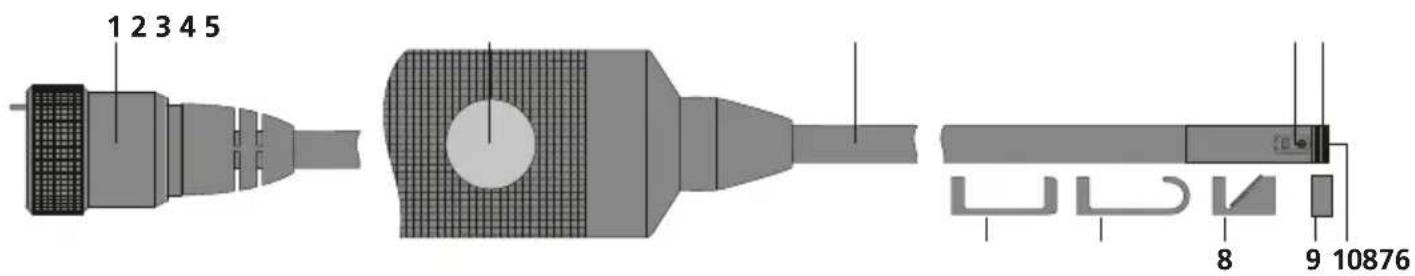

1 Baz birim bağlantısı
2 Ön ve yan kamera arasında geçiş
3 Kamera sondası
4 Yan kamera
5 Manyetik, kanca, ayna aleti bağlantısı
6 Miknatis
7 İşaret
8 Ayna
9 Dişli koruması
10 Ön kamera

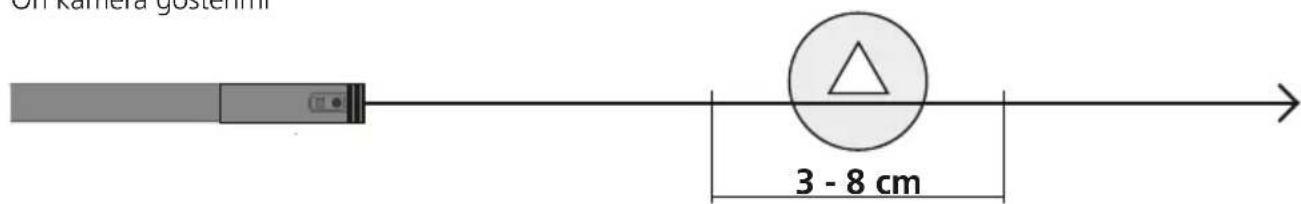

1 Keskinlik derinliği alanı

HD BoreScope-DuoCamera'ün ön kamerası, kamera kafasının 3 - 8 cm önündeki alanda keskin resimler verir. Yan kamera, kamera kafasının önünde 2 - 5 cm'lik bir netlik alanına sahiptir.

Ön kamera gösterimi

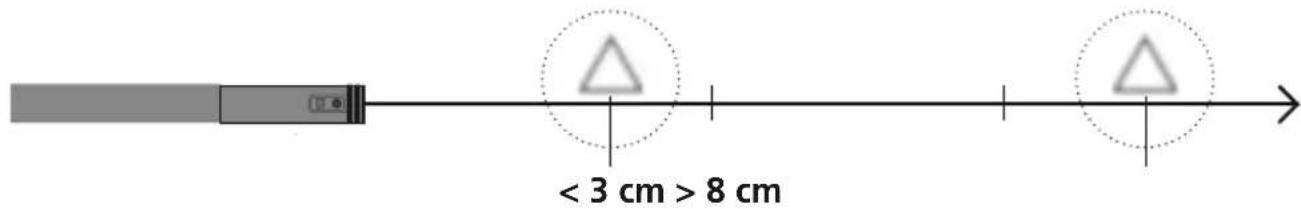

Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler.

2 Kamera ünitesi bağlantısı

3 Ön ve yan kamera arasında geçiş

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 24W07
Kamera başlığı çapı 5 mm
Kamera sondası koruma türü IP 67
LED ampul sayısı Ön: 6 / Yan: 1
Kamera çözünürlüğü 1280 x 720 pixel
Görüntü alanı (FOV) 80°
Netlik derinliği (DOF) Ön: 3 ... 8 cm / Yan: 2 ... 5 cm
Sonda çapı 5 mm
Sonda uzunluğu 300 mm
Özellikleri	Yağa ve benzine dayanıklı aksesuarlar dahil: Manyetik, kanca, ayna
Çalıştırma şartları	0°C ... 50°C, Hava nemi maks. 80% rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları -10°C ... 70°C, Hava nemi maks. 80% rH, yoğuşmasız
Ağırlık 235 g
Ebatlar (G x Y x D) 450 mm x 30 mm x 30 mm

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar ve ambalaj evsel atık mahiyetinde değildir. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarlarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için:
