Marke	Laserliner
Modell	HD BoreScope-DuoCamera
Produkttyp	Endoskopische Videokamera (Kameraeinheit für VideoFlex HD)
Kamerakopfdurchmesser	5 mm
Kameraauflösung	1280 x 720 Pixel
Sichtfeld (FOV)	80°
Schärfentiefe (DOF)	Vorne: 3 bis 8 cm / Seitlich: 2 bis 5 cm
Anzahl LED-Leuchten	Vorne: 6 / Seitlich: 1
Schutzart der Sonde	IP 67
Sondendurchmesser	5 mm
Sondenlänge	300 mm
Stromversorgung	Über die Basiseinheit VideoFlex HD
Abmessungen (L x H x T)	450 mm x 30 mm x 30 mm
Gewicht	235 g
Arbeitsbedingungen	0°C bis 50°C, max. relative Luftfeuchtigkeit 80% (nicht kondensierend)
Lagerbedingungen	-10°C bis 70°C, max. relative Luftfeuchtigkeit 80% (nicht kondensierend)
Maximale Arbeitshöhe	2000 m über dem Meeresspiegel
Hauptfunktionen	Inspektion von Hohlräumen, Schächten, Mauerwerk, Fahrzeugen; Umschaltung zwischen Front- und Seitenkamera; Übertragung von Farbbildern auf den LCD-Bildschirm
Mitgeliefertes Zubehör	Magnet, Spiegel, Haken
Öl- und Benzinbeständigkeit	Ja
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; Reinigungsmittel, Lösungsmittel und scheuernde Produkte vermeiden; an einem trockenen und sauberen Ort lagern
Sicherheit	Nicht für medizinische Untersuchungen verwenden; Kontakt mit Chemikalien, elektrischer Spannung, heißen oder beweglichen Teilen vermeiden; nicht mechanischen Belastungen, extremen Temperaturen oder Vibrationen aussetzen; Kamerakopf ist nicht säure- oder feuerbeständig
Ersatzteile und Reparierbarkeit	Zubehör (Magnet, Spiegel, Haken) erhältlich; für Reparaturen den Kundendienst kontaktieren
Allgemeine Informationen	CE- und UKCA-zertifiziert; Recycling gemäß WEEE-Richtlinien

Häufig gestellte Fragen - HD BoreScope-DuoCamera Laserliner

Wozu dient die HD BoreScope-DuoCamera?

Die HD BoreScope-DuoCamera ist eine Kameraeinheit, die an die Basiseinheit VideoFlex HD angeschlossen wird. Sie ermöglicht die visuelle Inspektion schwer zugänglicher Stellen wie Hohlräume, Schächte, Mauerwerk oder Fahrzeuge dank ihrer zwei Kameras (Front- und Seitenkamera).

Wie schließe ich die Kamera an die Basiseinheit an?

Schließen Sie den Stecker der Kameraeinheit an den entsprechenden Anschluss der Basiseinheit VideoFlex HD an (Markierung 1 im Diagramm). Stellen Sie sicher, dass die Verbindung fest sitzt, bevor Sie sie verwenden.

Welche Auflösung hat die Kamera?

Die Auflösung beträgt 1280 x 720 Pixel und bietet gute Farbvideobilder.

Wie schalte ich zwischen Front- und Seitenkamera um?

Verwenden Sie den Schalter (Markierung 2) an der Kameraeinheit. Drücken Sie ihn, um zwischen der Frontkamera (Markierung 10) und der Seitenkamera (Markierung 4) umzuschalten.

Welche Schärfentiefe haben die Kameras?

Bei der Frontkamera liegt die optimale Schärfe zwischen 3 und 8 cm. Bei der Seitenkamera zwischen 2 und 5 cm. Objekte außerhalb dieser Bereiche können unscharf erscheinen.

Ist die Sonde wasserdicht?

Ja, die Sonde hat die Schutzart IP 67. Sie kann in eine Flüssigkeit eingetaucht werden, jedoch mit einem maximalen Abstand von 10 cm zwischen dem Griff und der Flüssigkeit.

Wie reinige und pflege ich die Kamera?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder scheuernde Produkte. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Welches Zubehör wird mitgeliefert?

Im Lieferumfang enthalten: ein Magnet, ein Spiegel und ein Haken. Dieses Zubehör wird am Kamerakopf befestigt, um das Aufnehmen von Gegenständen oder die Inspektion aus verschiedenen Winkeln zu erleichtern (Markierungen 6, 7, 8).

Kann die Kamera für medizinische Untersuchungen verwendet werden?

Nein, es ist verboten, die HD BoreScope-DuoCamera für medizinische Untersuchungen an Personen zu verwenden. Sie ist ausschließlich für die technische Inspektion konzipiert.

Welche Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie den Kamerakopf keinen Chemikalien, Feuer, spannungsführenden Teilen oder beweglichen Teilen aus. Vermeiden Sie extreme Temperaturen (0-50°C im Betrieb, -10-70°C bei Lagerung) und Stöße. Bei Messungen in der Nähe elektrischer Anlagen sicherstellen, dass keine Spannung anliegt.

BEDIENUNGSANLEITUNG HD BoreScope-DuoCamera Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Die HD BoreScope-DuoCamera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex HD. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Produkt und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Der Kamerakopf kann sich im Betrieb stark erwärmen und zu Beschädigungen von empfindlichen Inspektionsobjekten führen.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen, sowie bei Beschädigungen des Gehäuses oder der Anschlussleitungen oder die Batterieladung der Basiseinheit schwach ist.
  – Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Es ist unbedingt darauf zu achten, dass die HD BoreScope-DuoCamera nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
• Um die Schutzklasse IP 67 zu gewährleisten, darf die Kamerasonde nur bis zum Abstand 10 cm von dem Handgriff eingetaucht werden.
• Die HD BoreScope-DuoCamera darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

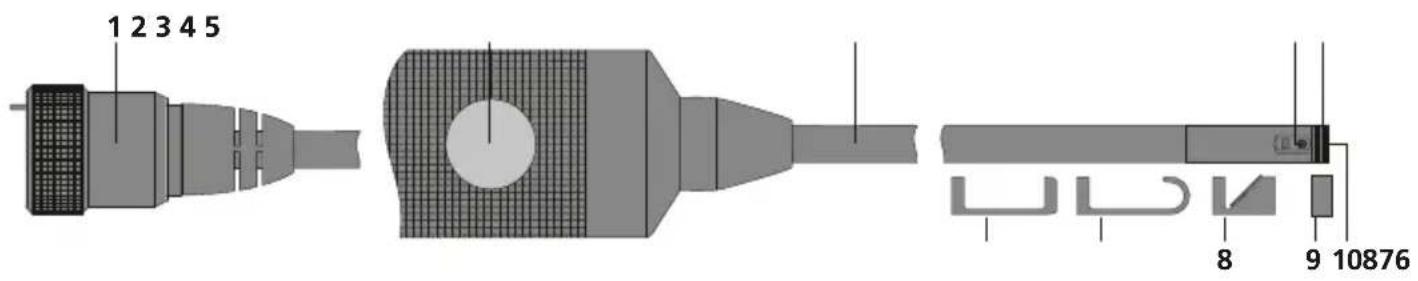

1 Anschluss Basiseinheit
2 Umschaltung Front- und Seitenkamera
3 Kamerasonde
4 Seitenkamera
5 / Spiegel-/Hakenwerkzeug
6 Magnet
7 Haken
8 Spiegel
9 Gewindeschutz
10 Frontkamera

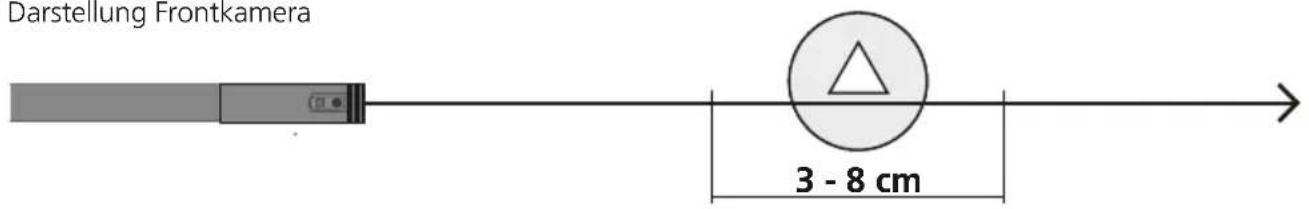

1 Schärfentiefebereich

Die Frontkamera der HD BoreScope-DuoCamera liefert im Bereich von 3 - 8 cm vor dem Kamerakopf scharfe Bilder. Die Seitenkamera hat einen Schärfentiefebereich von 2 - 5 cm vor dem Kamerakopf.

Darstellung Frontkamera

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

2 Anschluss Kameraeinheit

3 Umschaltung Front- und Seitenkamera

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten
Technische Änderungen vorbehalten. 24W07

Durchmesser Kamerakopf 5 mm
Schutzart Kamera-Sonde IP 67
Anzahl LED-Leuchtmittel Front: 6 / Seite: 1
Auflösung Kamera 1280 x 720 Pixel
Sichtfeld (FOV) 80°
Schärfentiefe (DOF) Front: 3 ... 8 cm / Seite: 2 ... 5 cm
Durchmesser Sonde 5 mm
Länge Sonde 300 mm
Merkmale	Beständig gegen Öl und Benzininkl. Zubehör: Magnet, Haken, Spiegel
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C	Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Gewicht 235 g
Abmessungen (B x H x T) 450 mm	x 30 mm x 30 mm

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte und Verpackungen gehören nicht in den Hausmüll. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter: https://packd.li/ll/AOJ/in

!
