Produkttyp	Kabellose Video-Inspektionskamera
Marke	Laserliner
Modell	PipeControlMobile-Camera
Bildschirm	5,0-Zoll-Farb-TFT-Bildschirm (640 x 480 Pixel)
Bildauflösung	640 x 480 Pixel (JPEG-Format)
Videoformat	ASF, 30 Bilder/Sekunde
Zoom	2-facher Digitalzoom in 10%-Schritten
Beleuchtung	LED mit einstellbarer Helligkeit in 10 Stufen
Speicher	SD-Karte (bis 16 GB, inklusive 2 GB)
Konnektivität	USB 2.0 (Mini-B), TV-Ausgang (PAL/NTSC), Kamera-Eingang
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku / Netzteil 5 V DC
Akkulaufzeit	ca. 4 Stunden
Auto-Abschaltung	5, 10, 15 oder 30 Minuten (einstellbar)
Schutzart	IP65 (nur Kamerakopf, Gehäuse nicht tauchfähig)
Betriebstemperatur	-10°C bis +60°C
Abmessungen (B x H x T)	200 x 130 x 60 mm
Gewicht	0,86 kg (mit Akku)
Menüsprachen	DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL
Hauptfunktionen	Fotoaufnahme, Videoaufnahme mit Ton, Sprachaufnahme, Wiedergabe, Löschen, Bildvergleich, Längenmessung (mit LevelFlex-Kamera)
Wartung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel. SD-Karte vor längerer Lagerung entfernen.
Enthaltenes Zubehör	USB-Kabel, Netzteil/Ladegerät, Videokabel, 2 GB SD-Karte

Häufig gestellte Fragen - PipeControlMobile-Camera Laserliner

Wie lege ich die SD-Karte ein?

Legen Sie die SD-Karte in den dafür vorgesehenen Schlitz am Gerät ein, mit den Kontakten nach innen. Zum Entfernen drücken Sie die Karte leicht, um sie zu entriegeln.

Wie nehme ich ein Video auf?

Drücken Sie kurz die VID-Taste, um die Videoaufnahme (mit Ton) zu starten. Ein erneuter Druck stoppt die Aufnahme. Bild und Dauer werden auf dem Bildschirm angezeigt.

Wie mache ich ein Foto?

Drücken Sie kurz die PIC-Taste, um ein Bild aufzunehmen. Halten Sie für ein Foto mit Sprachkommentar PIC 3 Sekunden lang gedrückt; die Sprachaufnahme startet automatisch.

Wie ändere ich die Menüsprache?

Schalten Sie das Gerät ein, drücken Sie Menu, wählen Sie mit den Pfeiltasten 'Sprache' aus und bestätigen Sie mit OK. Wählen Sie die gewünschte Sprache (z.B. Deutsch) und bestätigen Sie.

Wie übertrage ich Dateien auf einen Computer?

Entfernen Sie die SD-Karte und verwenden Sie einen Kartenleser, oder schließen Sie das Gerät über das USB-Kabel (Mini-B-Port) an den Computer an. Die Dateien sind als Wechseldatenträger zugänglich.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie im Menü 'Datum/Uhrzeit', stellen Sie die Werte mit den Pfeiltasten ein und bestätigen Sie jedes Feld mit OK. Die Einstellungen werden automatisch gespeichert.

Was bedeutet die Schutzart IP65?

IP65 bedeutet, dass der Kamerakopf gegen Wasserstrahlen und Staub geschützt ist. Der Bildschirm und das Hauptgehäuse dürfen nicht eingetaucht oder Feuchtigkeit ausgesetzt werden.

Wie lade ich den Akku?

Schließen Sie das mitgelieferte Netzteil an die Ladebuchse (Markierung 'i') und an eine Steckdose an. Der Akku wird auch während des Gebrauchs aufgeladen. Verwenden Sie nur das Original-Ladegerät.

Wie lösche ich Fotos oder Videos?

Wählen Sie im Wiedergabemodus die zu löschende Datei aus und drücken Sie lange OK, um sie im Vollbild zu löschen. Für Mehrfachlöschung markieren Sie die Dateien in der Übersicht und bestätigen Sie.

Was tun, wenn das Gerät nicht mehr reagiert?

Drücken Sie mit einem dünnen Gegenstand auf die Reset-Taste (Markierung 'h'), und starten Sie das Gerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG PipeControlMobile-Camera Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der VideoControl-Master ist die Basiseinheit zum Anschluss verschiedener Kameraeinheiten. Zusammen mit einer Kameraeinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. in Rohrleitungen, Kanälen, Lüftungs- und Abgasinstallationen gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

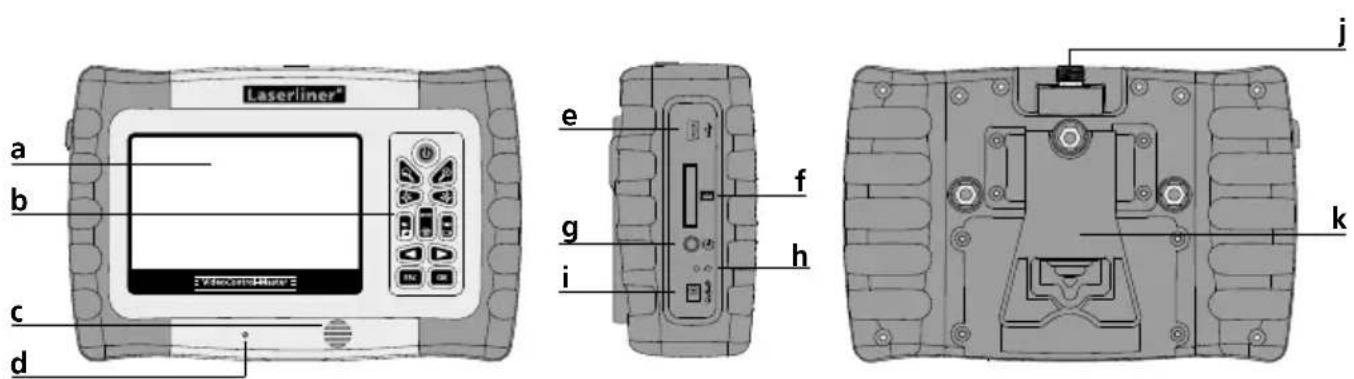

a LC-Display

b Tastatur

c Lautsprecher

d Mikrofon

e USB 2.0 Schnittstelle

f Steckplatz SD-Karte
g externer Monitoranschluss
h Reset
i Ladebuchse
j Anschluss Kammeraeinheit

k Ausklappbarer Ständer / Wandaufhängung

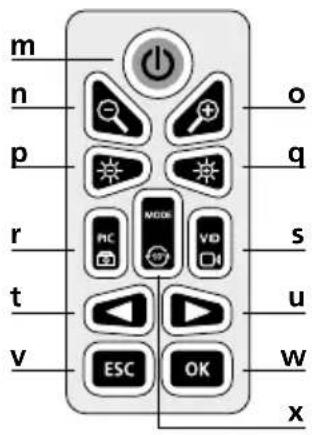

m ON/OFF
n - Zoom / Bildselektion aufheben
- + Zoom / Bildselektion
p – LED-Beleuchtung / Lautstärke –
q + LED-Beleuchtung / Lautstärke +
r Aufnahme Foto / Sprachaufzeichnung Foto / Bildvergleichsfunktion

s Aufnahme Video Start / Stop
t Navigationstaste / Wiedergabemodus
u Navigationstaste / Wiedergabemodus / Abspielgeschwindigkeit
v ESC: Menü verlassen
w Bestätigen / Sprachaufzeichnung beenden
x Rotation 90° / Systemmenü

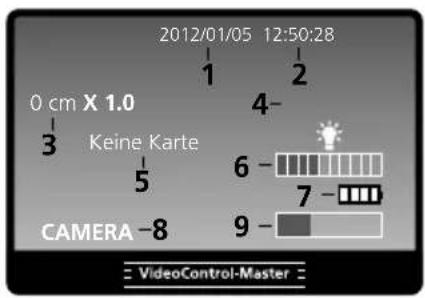

Aufnahmemodus

1 aktuelles Datum
2 aktuelle Uhrzeit
3 Meterzähler (nur mit Pipe-Control-LevelFlex-Camera)
4 Zoom-Stufe (1.0 - 2.0)
5 SD-Karte einlegen
6 Intensität LED-Beleuchtung

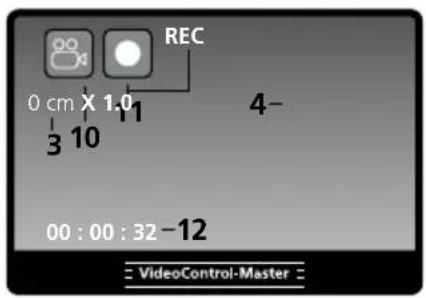

Aufnahmemodus Video Aufnahmemodus Bild

8 Kamera anschließen

9 belegter Speicherplatz

10 Videosymbol
11 Aufnahme Video
12 Dauer der Aufnahme

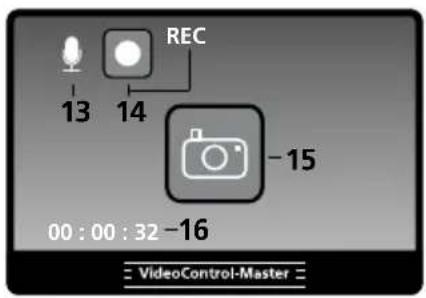

13 Sprachaufzeichnung
14 Aufnahme Sprache
15 Bildsymbol
16 Dauer der Sprachaufzeichnung

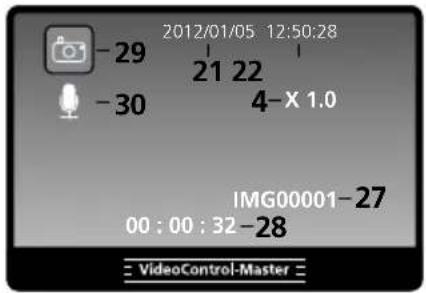

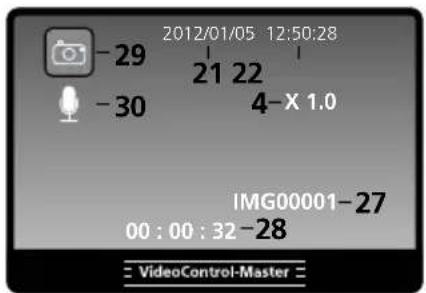

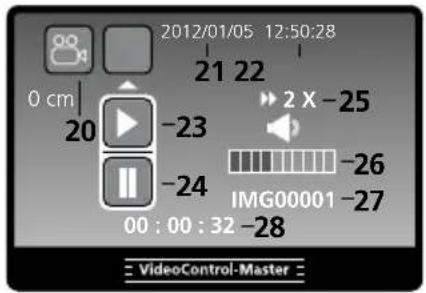

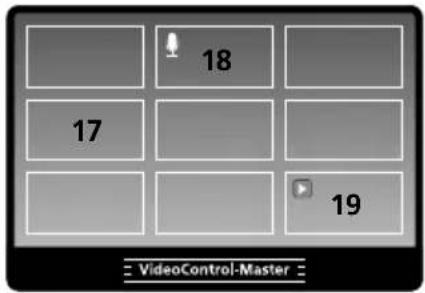

Wiedergabemodus Wiedergabemodus Video Wiedergabemodus Bild

17 Bild (keine Kennzeichnung)
18 Bild mit Sprachaufzeichnung (Mikrofon-Symbol)
19 Video (Play-Symbol)
20 Videosymbol

21 Aufnahmedatum
22 Aufnahmeuhrzeit
23 Wiedergabe
24 Pause
25 Vorlauf Video

26 Lautstärke
27 Aufnahmenummer
28 Position der Aufnahme
29 Bildsymbol
30 Sprachaufzeichnung

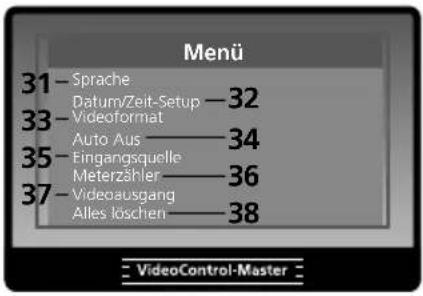

Einstellungsmodus

31 Menüsprache
32 Datum/Uhrzeit
33 Videoformat PAL / NTSC
34 Automatische Abschaltung
35 Eingangsquelle

36 Meterzähler (nur mit Pipe-Control-LevelFlex-Camera)

37 Videoausgang

38 Alles löschen

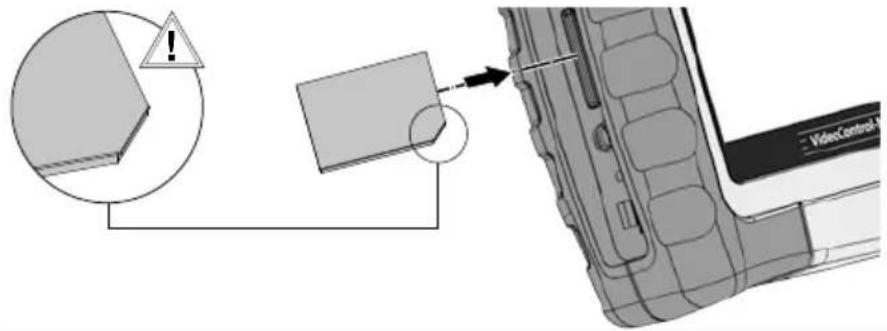

1 SD-Karte einlegen SD-Karte entfernen

3 Menüsprache einstellen

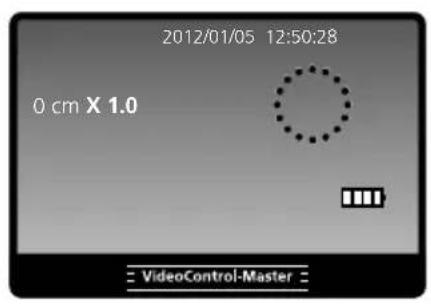

4 Bild-/Videoaufnahmen

Gerät einschalten, Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor schrittweise um 90° gedreht werden. Durch kurzes Betätigen der PIC-Taste wird das Bild aufgenommen und auf der SD-Karte gespeichert. Langes Drücken der PIC-Taste erstellt ein Bild und die Sprachaufzeichnung wird danach automatisch gestartet. Kurzes Drücken der OK-Taste beendet die Sprachaufzeichnung. Durch kurzes Drücken der VID-Taste wird eine Videoaufnahme mit Sprachaufzeichnung gestartet. Erneutes Drücken beendet die Aufnahme.

4.14 Zoom LED-Beleuchtung

Mit der Snapshot-Option können Bilder zur Dokumentation während einer laufenden Videoaufzeichnung aufgenommen werden.

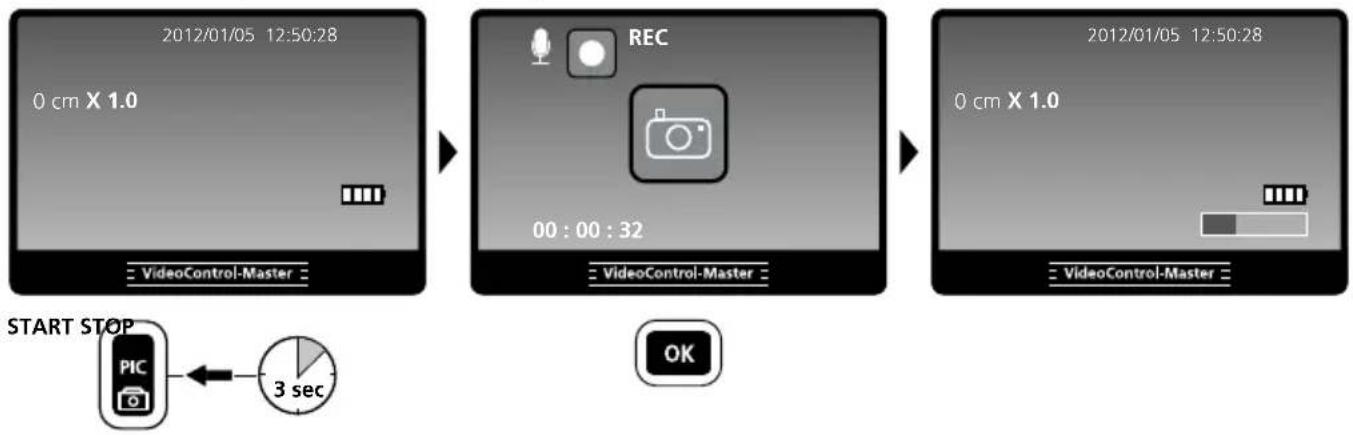

4.6 Bild mit Sprachaufzeichnung


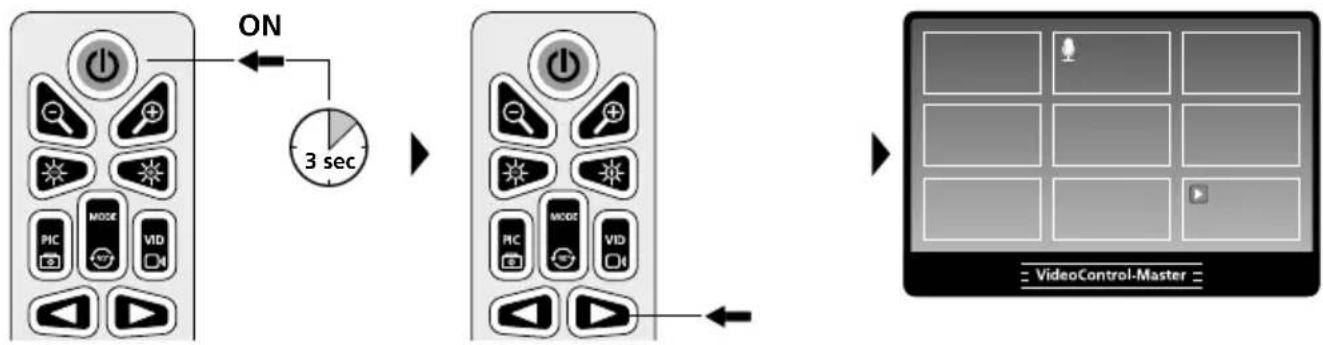

5 Wiedergabe von Bild-/Videoaufnahmen

Gerät einschalten und mit den Pfeiltasten in den Wiedergabemodus schalten. Eine Bildübersicht wird auf dem Display angezeigt. Mit den Pfeiltasten kann vor und zurück navigiert werden. Durch Drücken der OK-Taste wird das ausgewählte Bild oder Video im Vollbildmodus angezeigt. Kurzes Drücken der OK-Taste startet die Wiedergabe einer Videoaufnahme oder Sprachaufzeichnung, durch erneutes Drücken wird die Wiedergabe angehalten.

Die Qualität der Sprachwiedergabe am Gerät ist durch die wassergeschützten Mikro-Lautsprecher begrenzt. Die Sprachaufzeichnungen können nach dem Übertragen auf einem PC in guter Qualität abgehört werden.

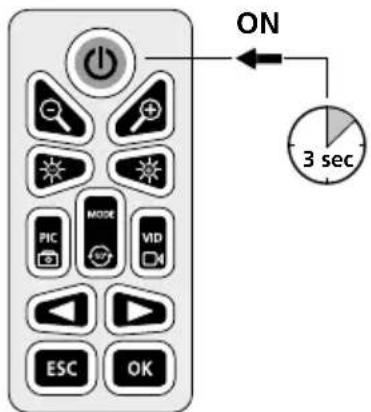

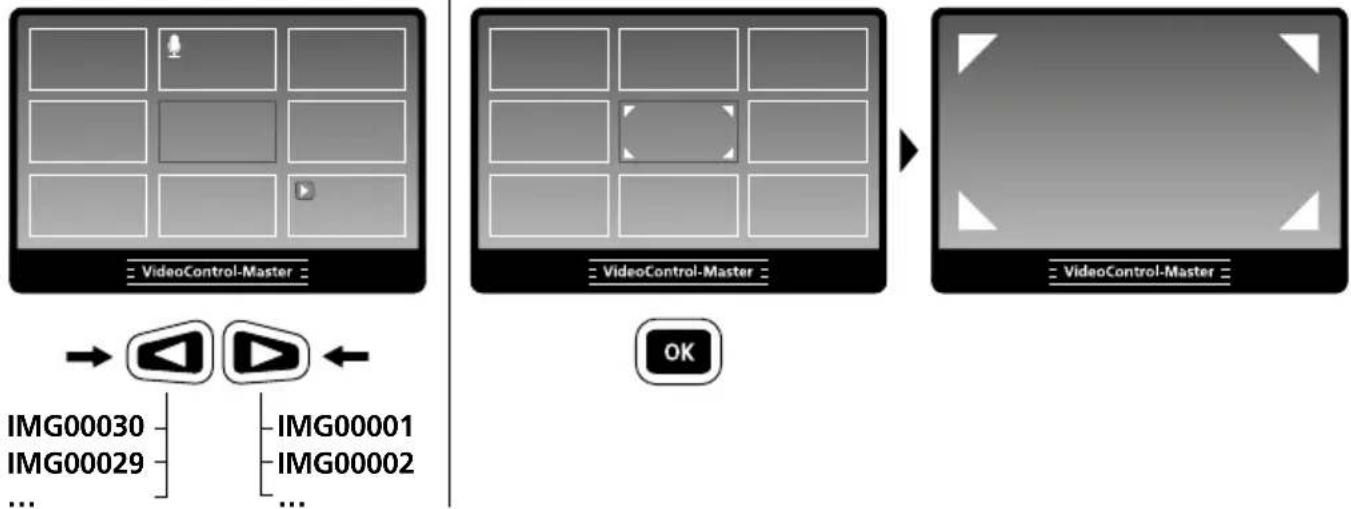

5.1: Navigieren Vollbildmod


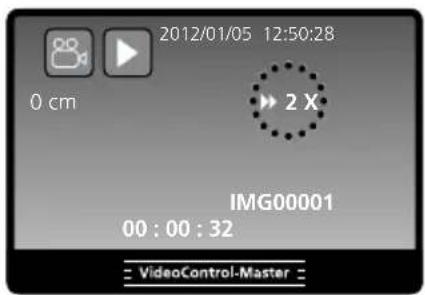

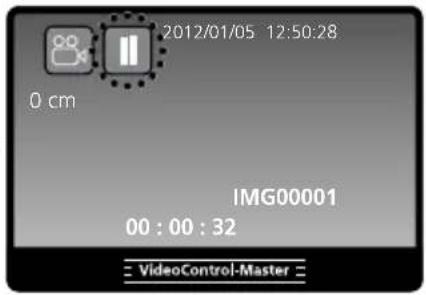

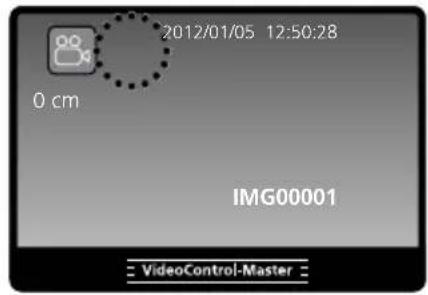

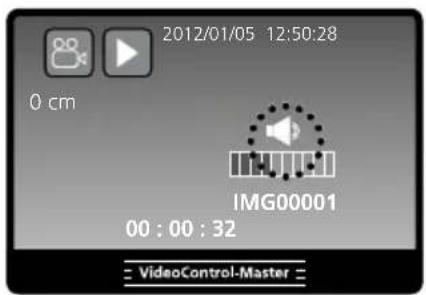

5.3 Wiedergabe Video

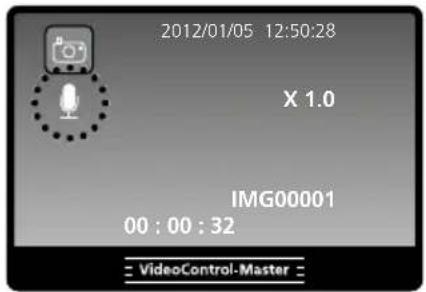

5.5
Sprachaufzeichnung

5.6: LautstärkeVorlauf Video Wi

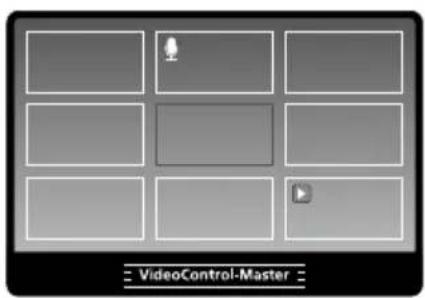

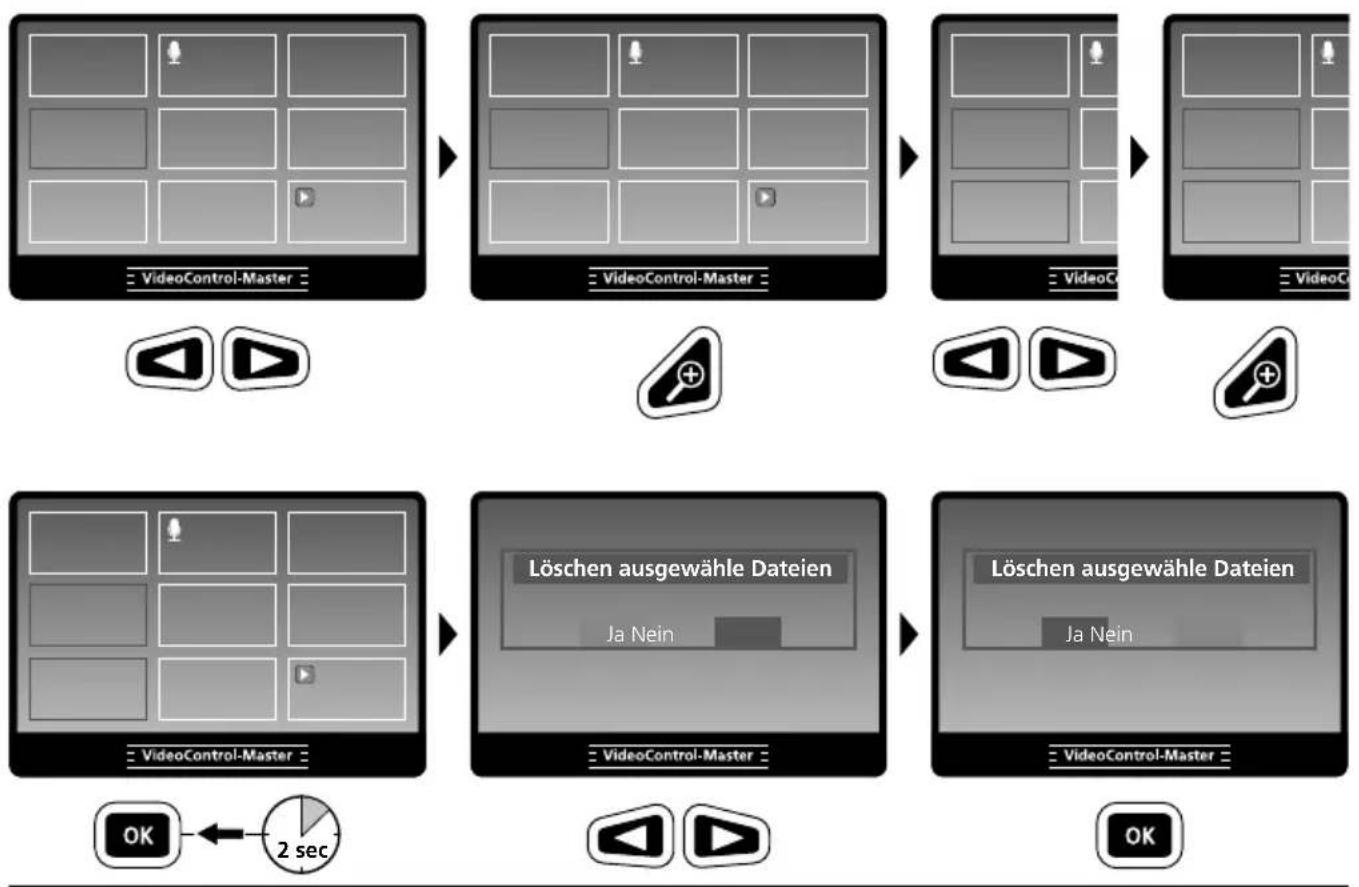

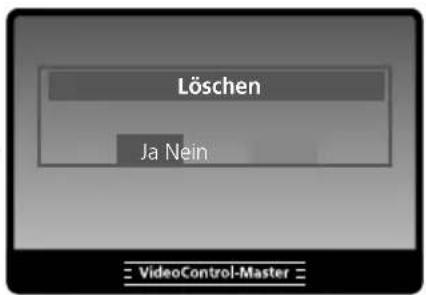

6 Löschen von Bild-/Videoaufnahmen

Das Löschen von Aufnahmen erfolgt durch langes Drücken der OK-Taste (Vollbildmodus) bzw. nach vorherigem Selektieren mehrer Bilder in der Bildübersicht.

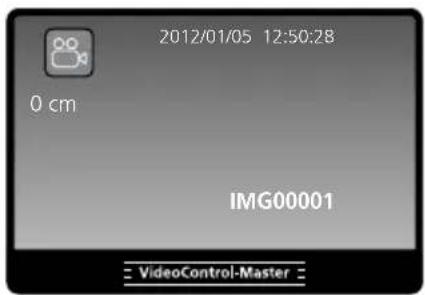

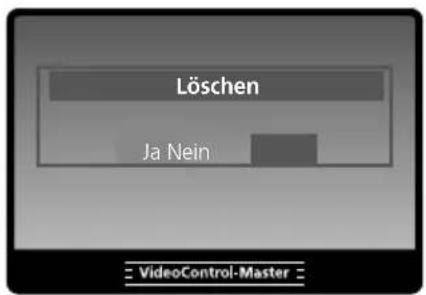

6.1 Löschen im Vollbildmodus

6.2 Mehrere Bilder in der Bildübersicht löschen

7 Bildvergleichsfunktion

Der Einstellungsmodus wird nach 10 Sekunden automatisch beendet oder kann durch drücken der ESC-Taste beendet werden.

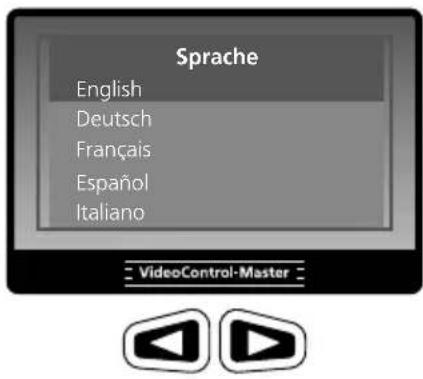

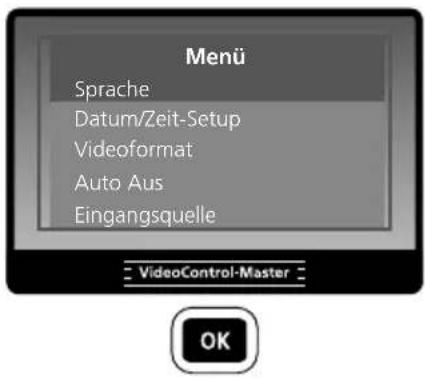

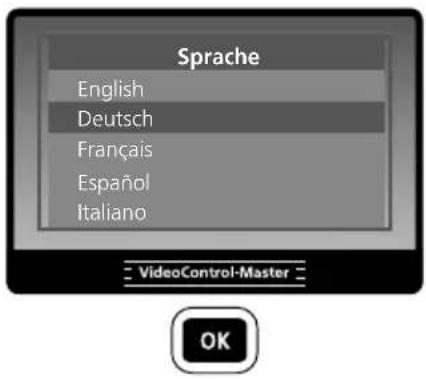

8.1 Sprache ändern

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

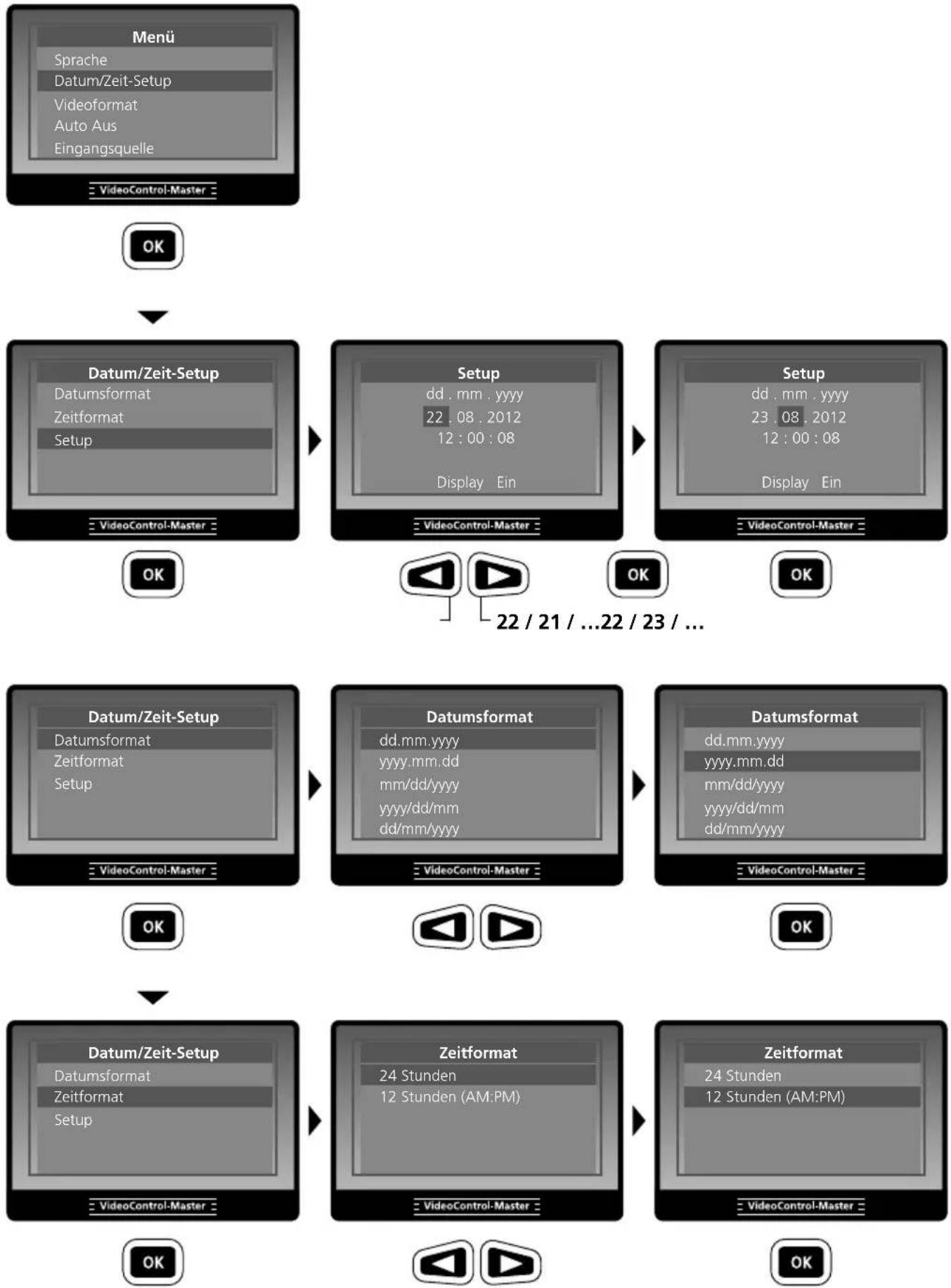

8.2 Datum/Zeit-Setup

22 / 21 / ...22 / 23 / ...

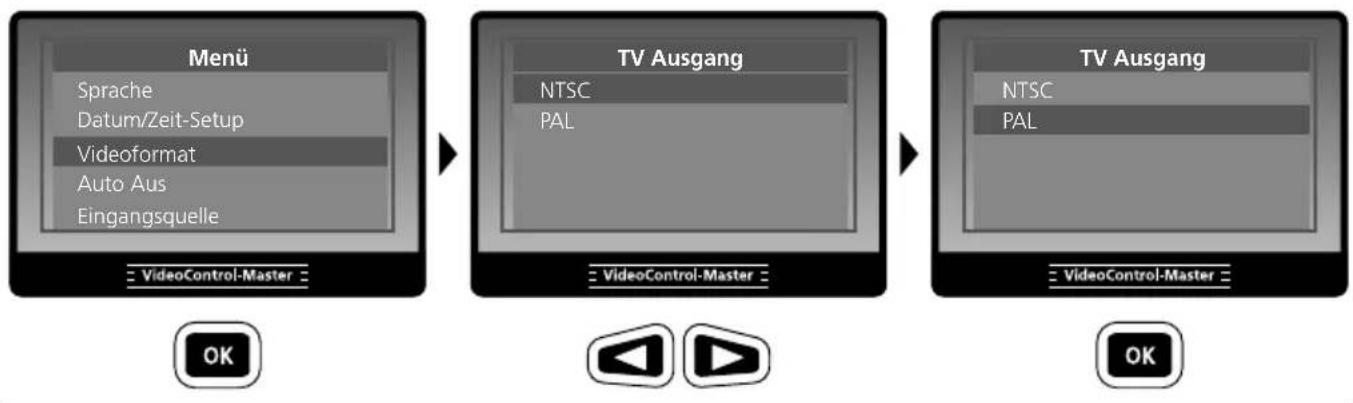

8.3 Videoformat

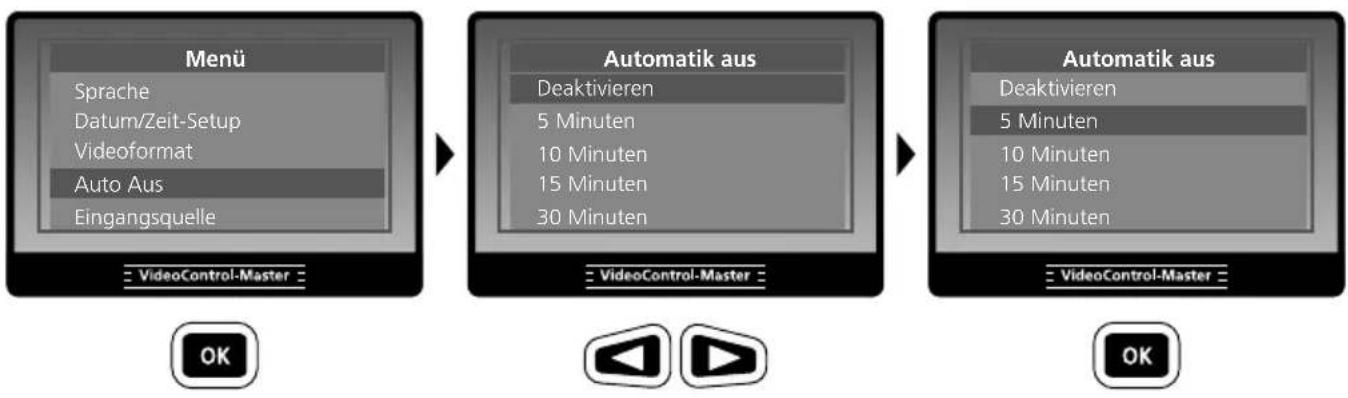

8.4 Automatische Abschaltung

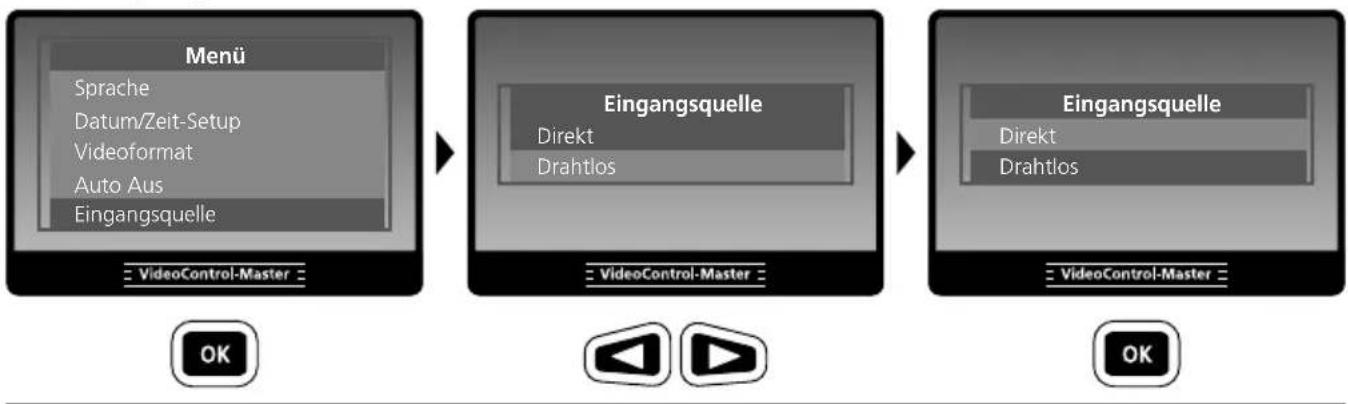

8.5 Eingangsquelle (nur mit Wireless-Kameraeinheit möglich)

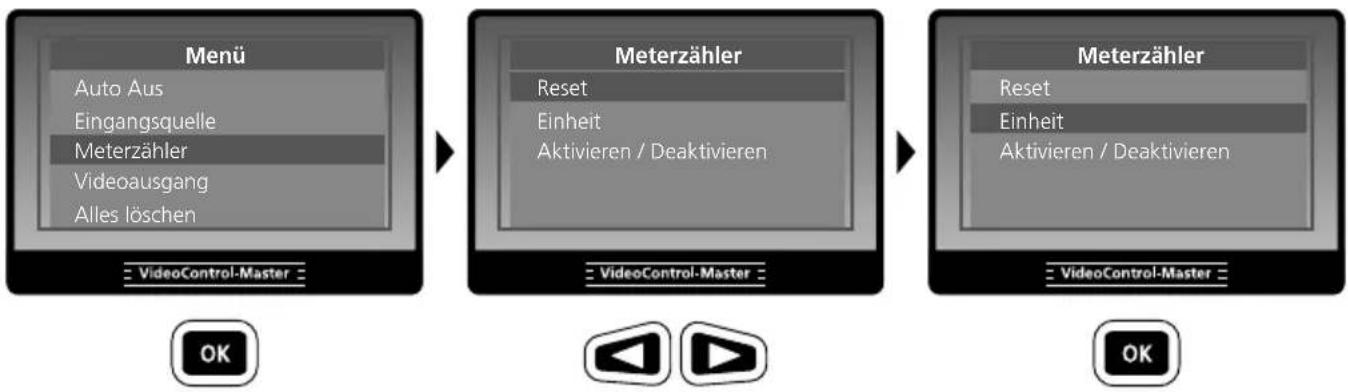

8.6 Meterzähler (nur mit PipeControl-LevelFlex-Camera)

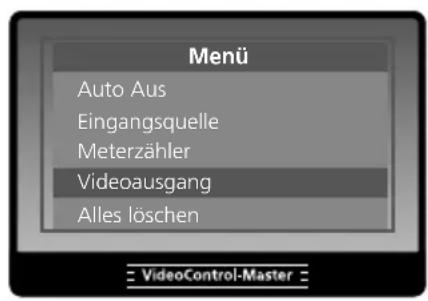

8.7 Videoausgang

Zur Nutzung der Funktion muss der VideoControl-Master mit einem Monitor verbunden werden. Das Display des VideoControl-Master wird schwarz und die Funktionen werden auf dem externen Monitor angezeigt.

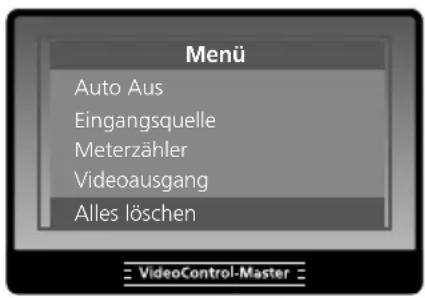

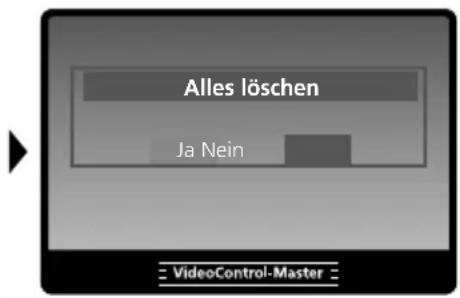

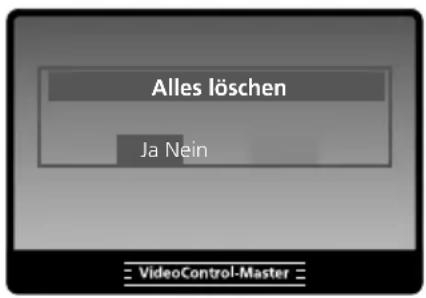

8.8 Alles löschen

▶

Hinweise zur Benutzung

– Die LCD-Einheit darf nicht in Wasser getaucht werden.
– Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
- Um die Schutzklasse IP65 zu gewährleisten, muss die Abdeckkappe der Anschlüsse fest verschlossen sein.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrem Kartenleser.

Wechseln des Akkus

Zum Wechseln des Akkus, senden Sie das Gerät an UMAREX-Laserliner.

Anschluss an einen Monitor

Der VideoControl-Master kann durch das mitgelieferte Kabel an einen Monitor angeschlossen werden. Verwenden Sie hierzu Anschluss „g“ und wählen Sie im Menü den entsprechenden Videoausgang aus, siehe hierzu „8.7 Videoausgang“.

Netz-/Ladegerät anschließen

Schließen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Ladebuchse „i“ und verbinden es mit einer entsprechenden Stromquelle.

Akku laden

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes Akku voll aufladen.
• Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Der Akku kann auch während des Betriebes geladen werden.

Reset

Drücken der Reset-Taste „h“ startet das Gerät neu.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 17W46
Bildschirmtyp 5,0" TFT Farbdisplay
Anschlüsse	Industriesteckverbinder für Kamera TV-Out Anschluß, PAL oder NTSC USB-Adapter Typ Mini-B SD-Karten Slot DC-Adapter für 5V DC-Netzteil
Auflösung Display 640 x 480 Pixel
Bildformat / Bildauflösung JPEG Format / 640	x 480 Pixel
Videoformat / Bildwiederholrate ASF / 30 Frames / Sek.
LED 10 Helligkeitsstufen
Zoom 2-fach Digitalzoom in 10% Schritten
Speicher (extern) 2 GB SD-Karte / Unterstützt	SD-Card bis max. 16 GB
Schnittstelle USB 2.0
Autoabschaltung 5 min / 10 min / 15 min / 30 min (einstellbar)
Stromversorgung	Li-lonen Akku / Netzteil
Betriebsdauer	4h
Arbeitsbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeits-höhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Schutzklasse	IP65
Gewicht (inkl. Li-lonen Akku)	0,86 kg
Abmessungen (B x H x T)	200 mm x 130 mm x 60 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=vcm

Laserliner

!

25 Fremadspoling video

26 Lydstyrke

27 Optagelsesnummer

Gengivelsesmodus billede

28 Optagelsesposition

29 Billedsymbol

30 Stemmeoptagelse

Laserliner

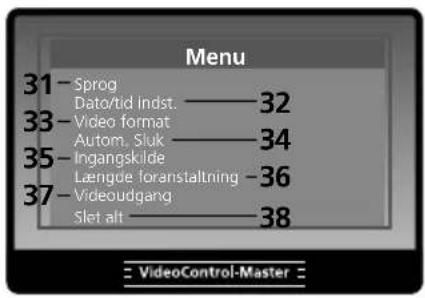

Indstillingsmodus
