INSTRUKCJA OBSŁUGI PipeControlMobile-Camera Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

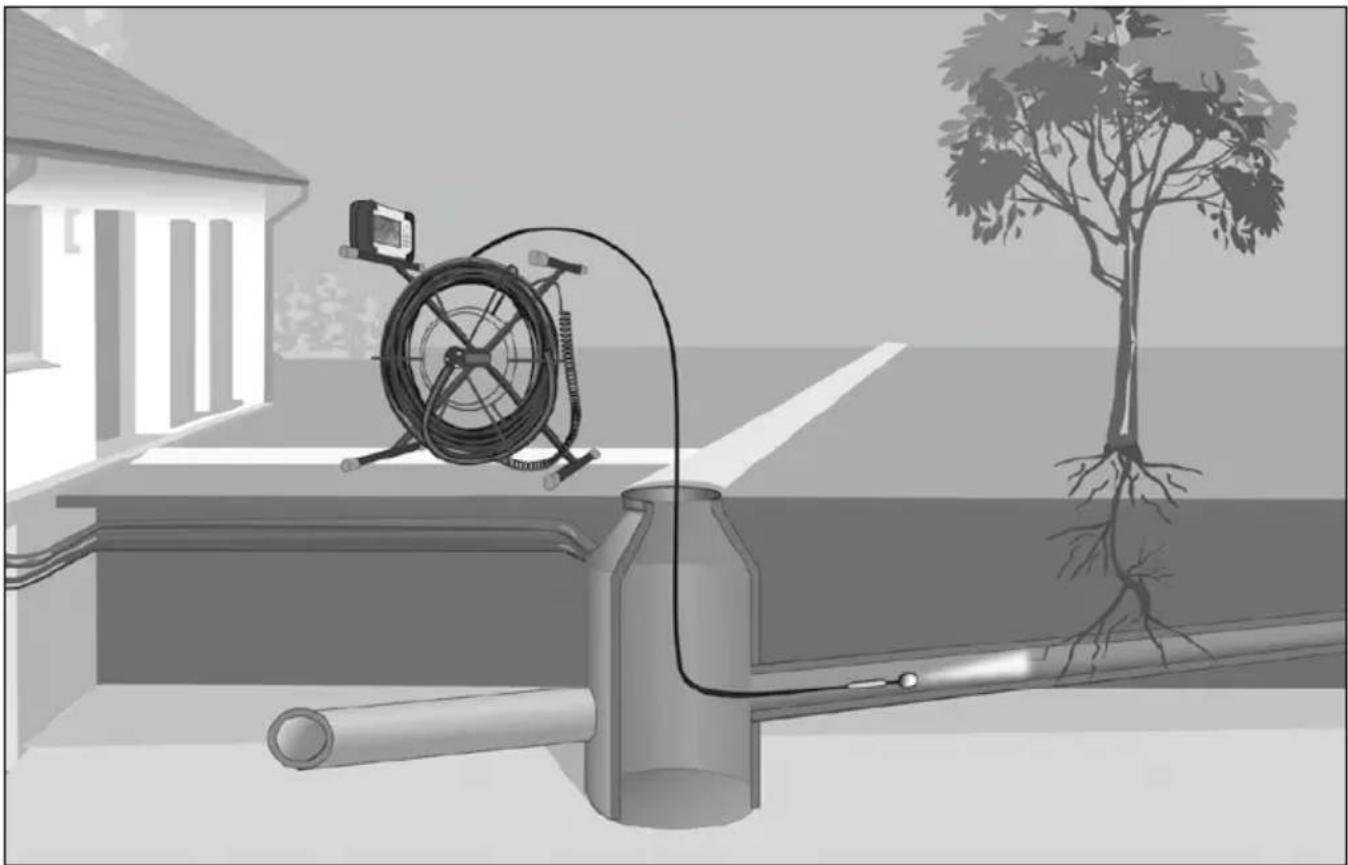

VideoControl-Master jest bazową jednostką do podłączenia różnego rodzaju jednostek kamerowych. Z jednostki kamerowej przesyłane są barwne obrazy wideo na wyświetlacz LCD w celu kontroli trudno dostępnych miejsc, takich jak np. przewody rurowe, kanały, instalacje wentylacyjne i odprowadzania spalin.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

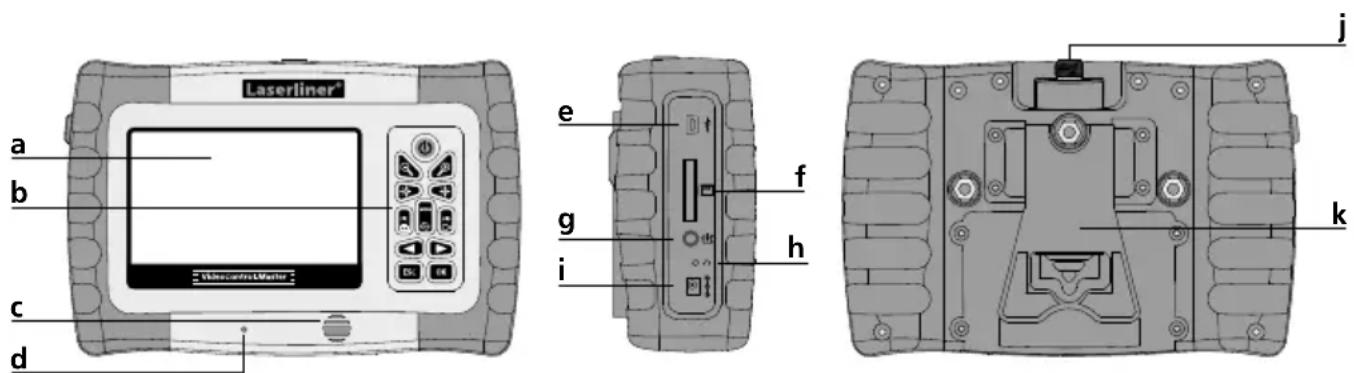

Laserliner® a b c d e f g i h j k

a Wyświetlacz LCD
b Przyciski
c Głośnik
d Mikrofon
e Interfejs USB 2.0

f Port karty SD
g Podłączenie zewnętrznego monitora
h Reset
i Gniazdo ładowania

j Podłączenie jednostek kamerowych
k Rozkładany stojak / zawieszka ścienna

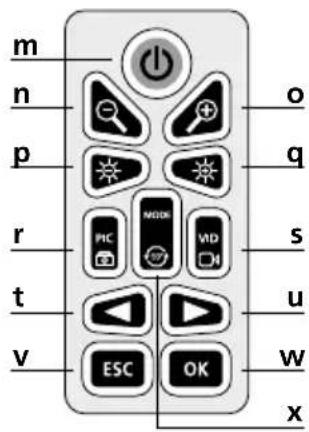

m n p r t v o q s u w x

m ON/OFF

n - Zoom / Anulowanie wyboru obrazów

o + Zoom / Wybór obrazów

p – Oświetlenie LED / Głośność –

q + Oświetlenie LED / Głośność +

r Zapis zdjęcia / Zapis mowy zdjęcia / Funkcja porównywania obrazów

s Zapis wideo Start / Stop

t Nawigacja / Tryb odtwarzania

u Nawigacja / Tryb odtwarzania / Szybkość odczytu

v ESC: wyjście z menu

w Potwierdzenie / Zakończenie zapisu mowy

x Rotacja 90° / Menu systemu

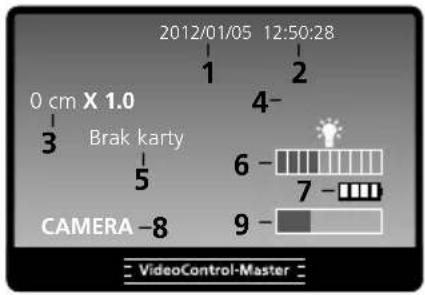

Tryb nagrywania

2012/01/05 12:50:28 0 cm X 1.0 3 Brak karty CAMERA -8 VideoControl-Master

1 aktualna data

2 aktualna godzina

3 Długość środek (tylko z Pipe-Control-LevelFlex-Camera)

4 Ustawienie zoomu (1.0 - 2.0)

5 Włożyć kartę SD

Tryb zapisu wideo Tryb zapisu obrazów

6 Intensywność oświetlenia diodą LED

7 Status baterii

8 Podłączenie kamery

9 Zajęte miejsce w pamięci

10 Symbol wideo

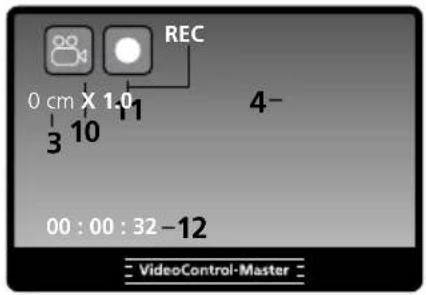

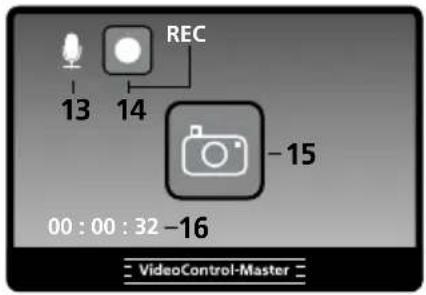

REC 13 14 -15 00 : 00 : 32 -16 VideoControl-Master

11 Zapis wideo

12 Czas trwania nagrania

13 Zapis mowy

14 Nagranie mowy

15 Symbol obrazu

16 Czas trwania zapisu mowy

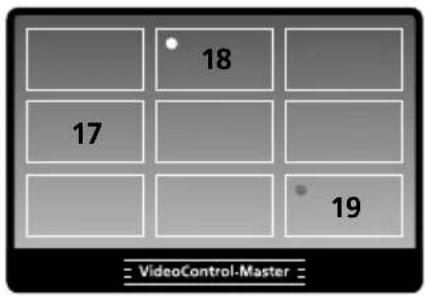

Tryb odtwarzania Tryb odtwarzania wideo

18 17 19 VideoControl-Master

17 Obraz (brak oznaczenia)

18 Obraz z zapisem mowy (Symbol mikrofonu)

19 Wideo (Symbol odtwarzania)

20 Symbol wideo

21 Data rejestracji obrazu

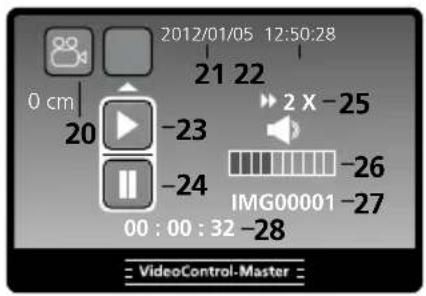

2012/01/05 12:50:28 21 22 0 cm 20 -23 -24 2 X -25 IMG00001 -26 00 : 00 : 32 -28 = VideoControl-Master =

22 Godzina rejestracji obrazu

23 Odtwarzanie

24 Pauza

25 Przewijanie do przodu wideo

26 Głośność

27 Numer zdjęcia

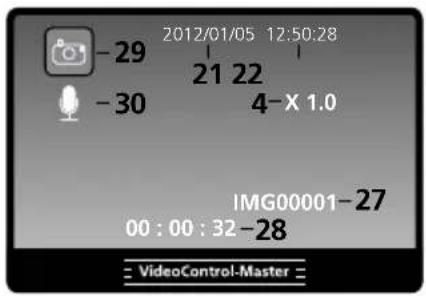

Tryb odtwarzania obrazów

-29 2012/01/05 12:50:28 21 22 -30 4-X 1.0 IMG00001-27 00 : 00 : 32-28 = VideoControl-Master =

28 Pozycja zapisu

29 Symbol obrazu

30 Zapis mowy

Laserliner

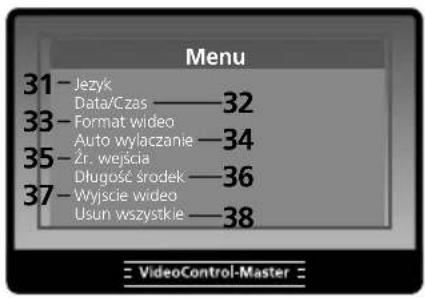

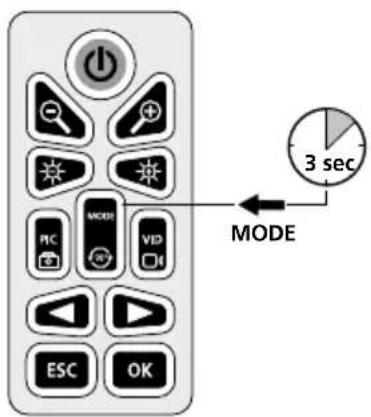

Tryb konfiguracji

Menu 31 - Język Data/Czas ———— 32 33 - Format wideo Auto wylaczanie ———— 34 35 - Żr. wejścia Długość środek ———— 36 37 - Wyjście wideo Usun wszystkie ———— 38 ≡ VideoControl-Master =

31 Język menu
32 Data/Czas
33 Format wideo PAL / NTSC
34 Automatyczne wyłączanie
35 Źr. wejścia

36 Długość środek (tylko z Pipe-Control-LevelFlex-Camera)
37 Wyjście wideo
38 Usuń wszystkie

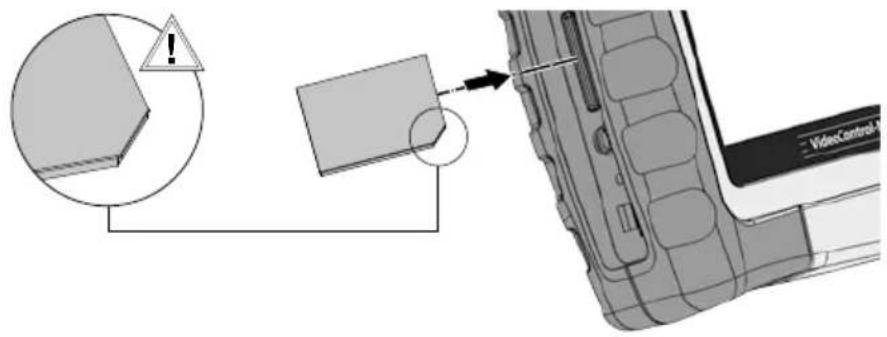

1 Wkładanie karty SD

2 Wyjęcie karty pamięci SD

1. 2.

B Ustawienie języka menu

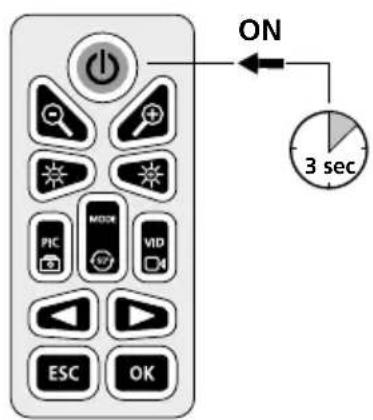

ON 3 sec

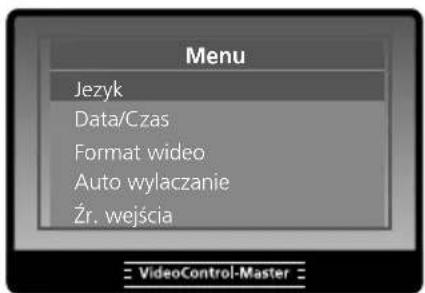

Menu Jezyk Data/Czas Format video Auto wylaczanie Żr. wejścia VideoControl-Master

Zmiana języka

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

Menu Jezyk Data/Czas Format video Auto wylaczanie Żr. wejścia VideoControl-Master

Jezyk English Deutsch Français Español Italiano VideoControl-Master

Jezyk English Deutsch Français Español Italiano VideoControl-Master

4 Rejestracja zdjęć / wideo

Włączyć urządzenie, głowicę kamery na elastycznym przewodzie wyprostować i umieścić w wymaganej pozycji. W przypadku złej widoczności włączyć oświetlenie LED. Obiekty oddalone lub mniejsze przybliżyć za pomocą zoomu. Za pomocą manualnego obrotu obrazu można obracać obraz na monitorze etapami o 90°. Poprzez krótkie przyciśnięcie przycisku PIC obraz jest rejestrowany i zapisywany na karcie SD. Długim przyciśnięciem przycisku PIC tworzone jest zdjęcie, a zapis mowy jest następnie automatycznie uruchamiany. Krótkie przyciśnięcie przycisku OK kończy zapis mowy. Krótkie przyciśnięcie przycisku VID rozpoczyna zapis wideo z zapisem mowy. Ponowne przyciśnięcie kończy nagrywanie.

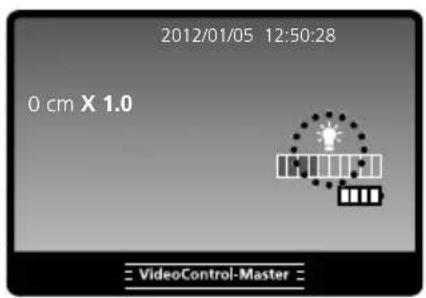

4.14 Zoom

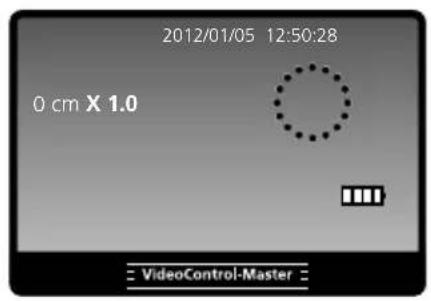

2012/01/05 12:50:28 0 cm X 1.0 VideoControl-Master

Oświetlenie dioda LED

2012/01/05 12:50:28 0 cm X 1.0 VideoControl-Master

Za pomocą opcji Snapshot rejestrować można obrazy przeznaczone do dokumentacji podczas trwania zapisu wideo.

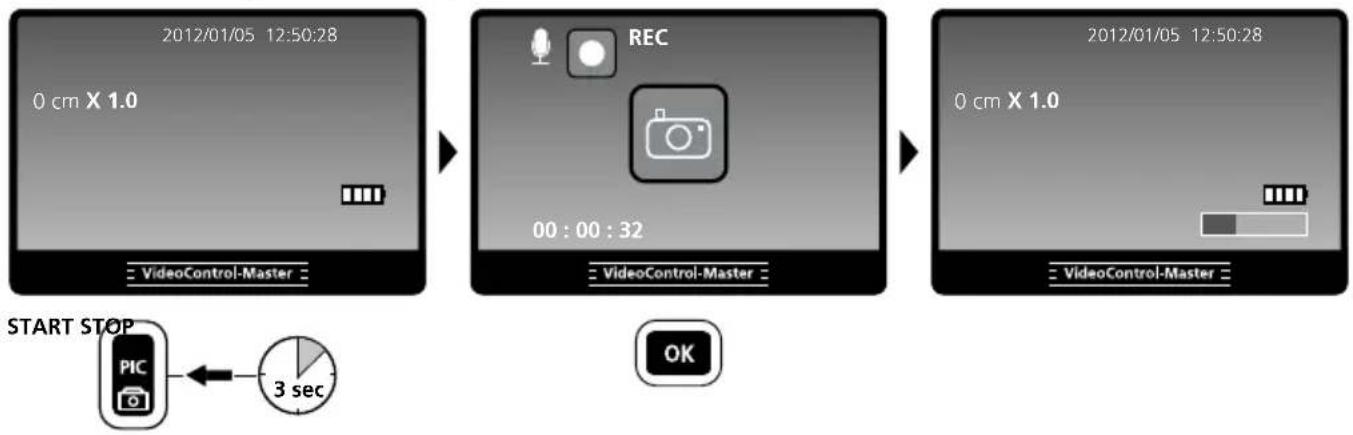

4.6 Obraz z zapisem mowy

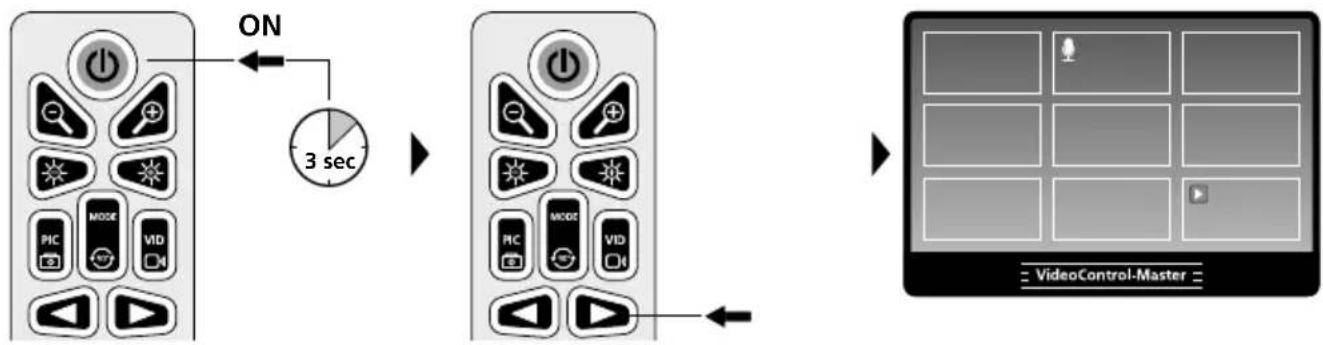

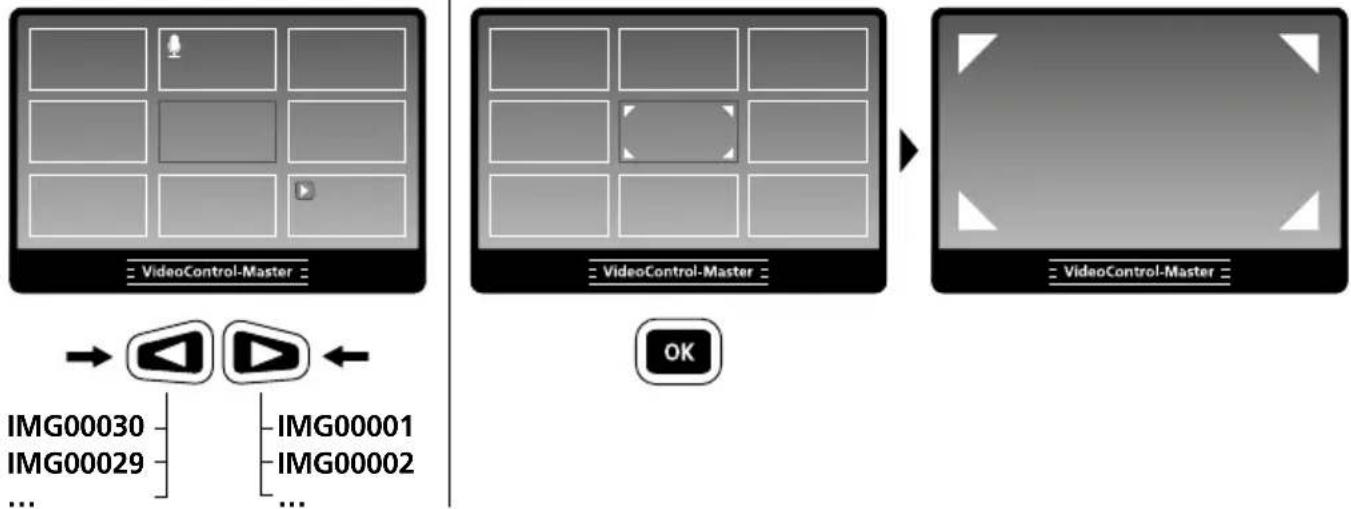

5 Odtwarzanie zdjęć i nagrań wideo

Włączyć urządzenie i za pomocą przycisków ze strzałkami uruchomić tryb odtwarzania. Na wyświetlaczu pojawia się podgląd obrazów. Za pomocą przycisków ze strzałkami przesuwać można obrazy do tyłu i do przodu. Po przyciśnięciu przycisku OK wybrane zdjęcie lub wideo wyświetlane są w trybie pełnoekranowym. Krótkie przyciśnięcie przycisku OK uruchamia odtwarzanie nagrania wideo, a ponowne przyciśnięcie zatrzymuje odtwarzanie.

Jakość odtwarzania mowy przez urządzenie jest ograniczona, ponieważ mikro-głośnik chroniony jest przed wpływem wody. Zapisy mowy mogą zostać po ich transmisji odsłuchane w dobrej jakości na komputerze.

5.1: Nawigacja Tryb pełnoekbowy


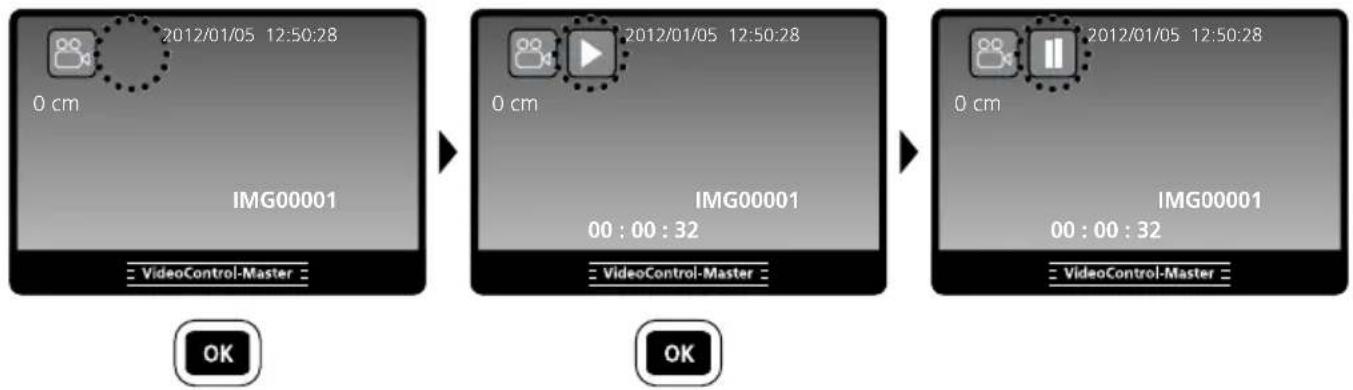

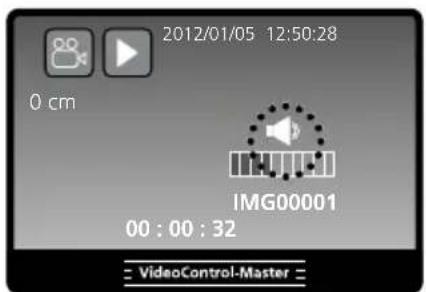

5.3 Odtwarzanie wideo

do przodu wideo 2012/01/05 12:50:28 0 cm 2 X IMG00001 00 : 00 : 32 = VideoControl-Master =

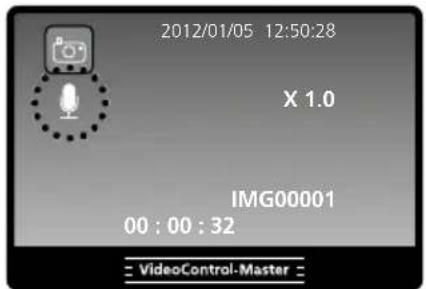

5.5 Odtwarzanie zapisu mowy

2012/01/05 12:50:28 X 1.0 IMG00001 00 : 00 : 32 VideoControl-Master

5.6 Głośność Przewijanie

2012/01/05 12:50:28 0 cm IMG00001 00 : 00 : 32 = VideoControl-Master =

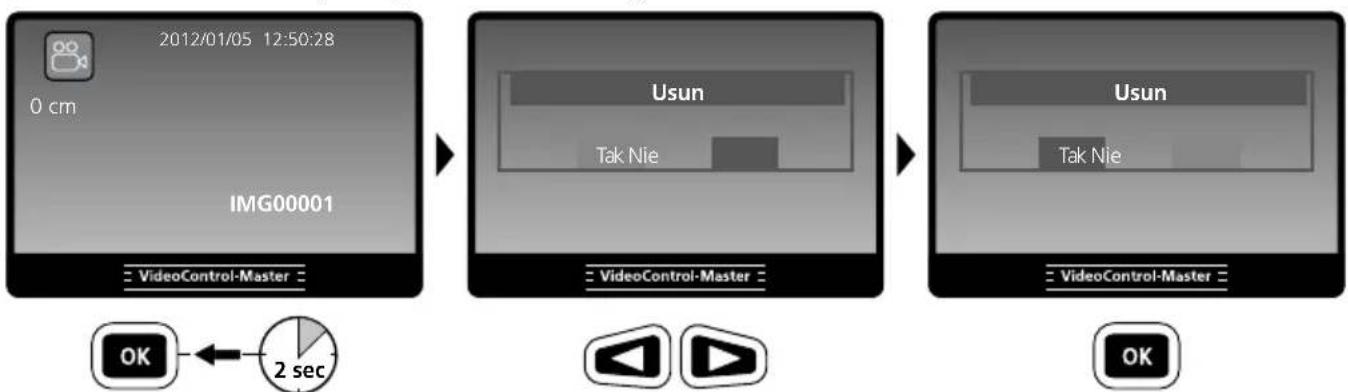

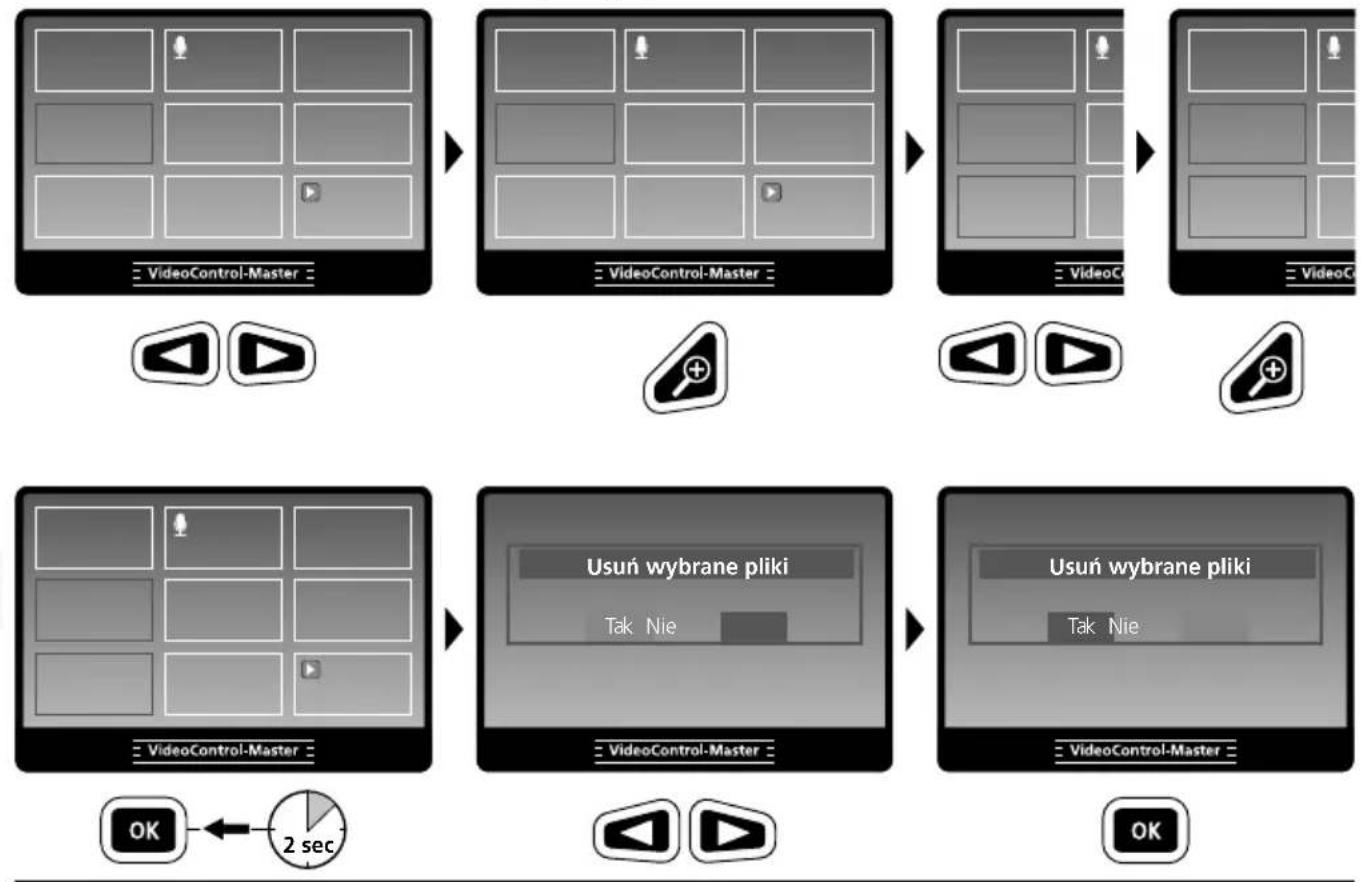

6 Usuwanie zdjęć/ nagrań wideo

Usuwanie zapisów następuje poprzez długie przyciśnięcie przycisku OK (tryb pełnoekranowy) bądź po uprzednim wyborze kilku obrazów w trybie podglądu obrazów.

6.1 Usuwanie w trybie pełnoekranowym

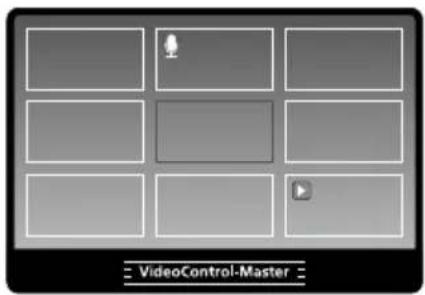

6.2 Usuwanie kilku obrazów w podglądzie obrazów

7 Funkcja porównywania obrazów

Menu Jezyk Data/Czas Format video Auto wylaczanie Żr. wejścia VideoControl-Master

Tryb ustawień wyłącza się automatycznie po 10 sekundach lub może zostać wyłączony przyciskiem ESC.

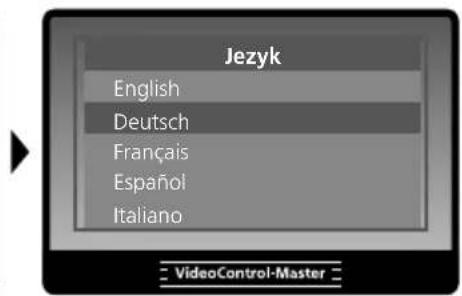

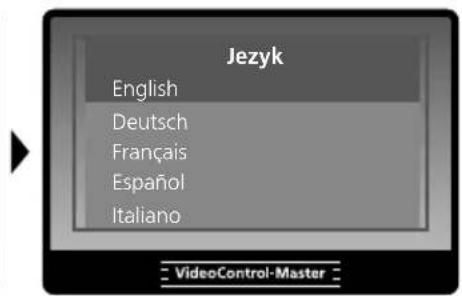

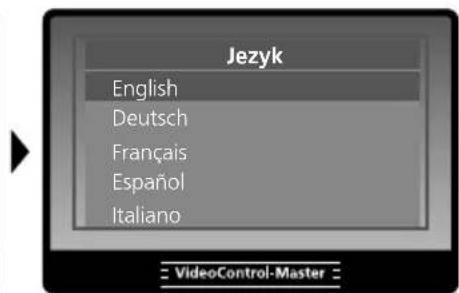

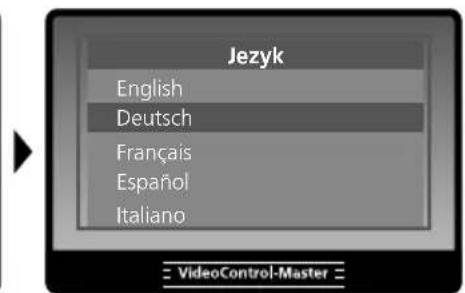

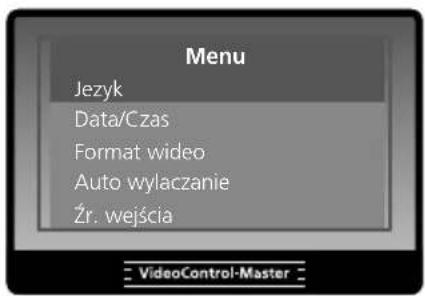

8.1 Zmiana języka

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

Menu Jezyk Data/Czas Format video Auto wylaczanie Żr. wejścia VideoControl-Master

Jezyk English Deutsch Français Español Italiano = VideoControl-Master =

Jezyk English Deutsch Français Español Italiano = VideoControl-Master =

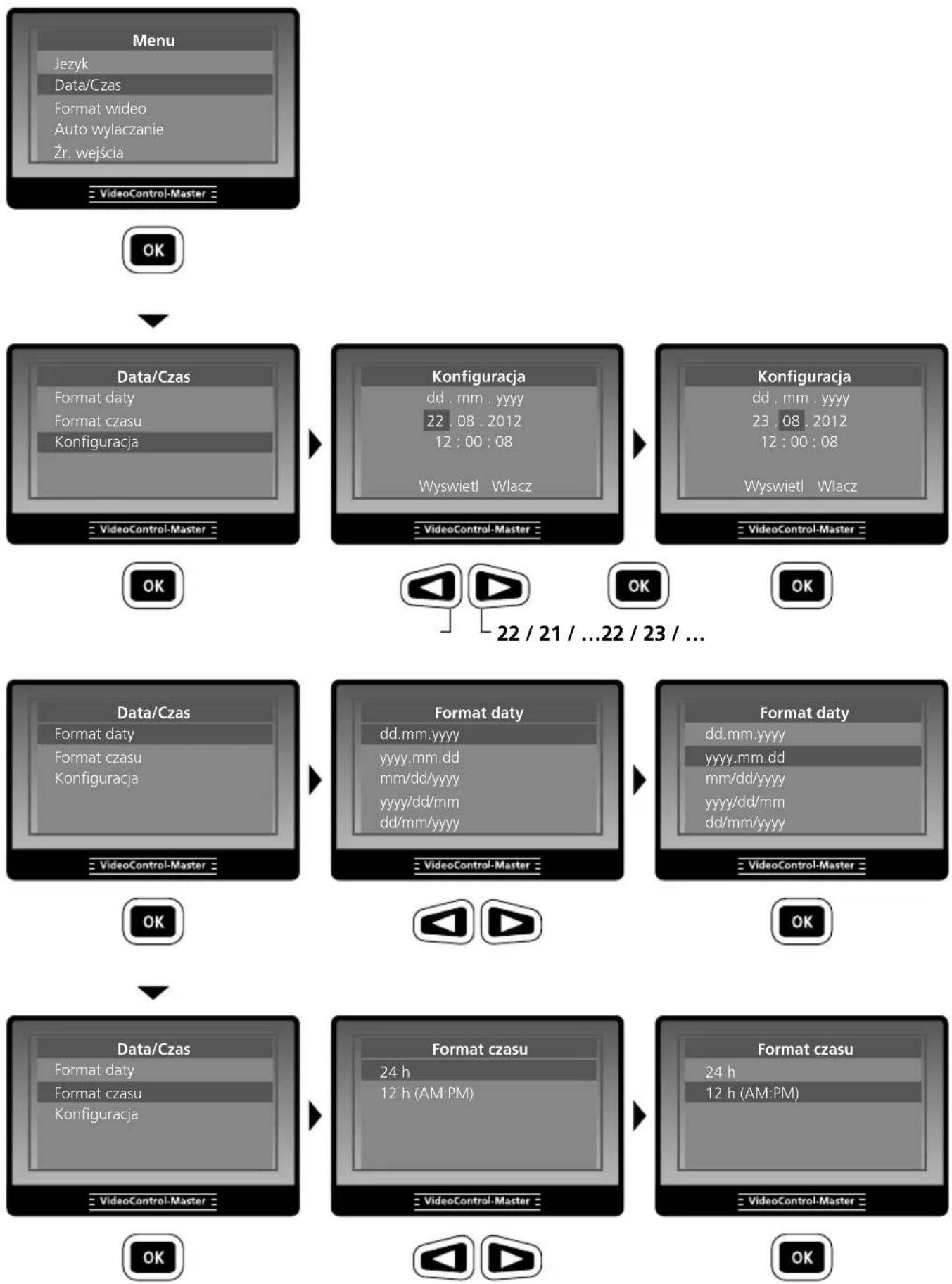

8.2 Data/Czas

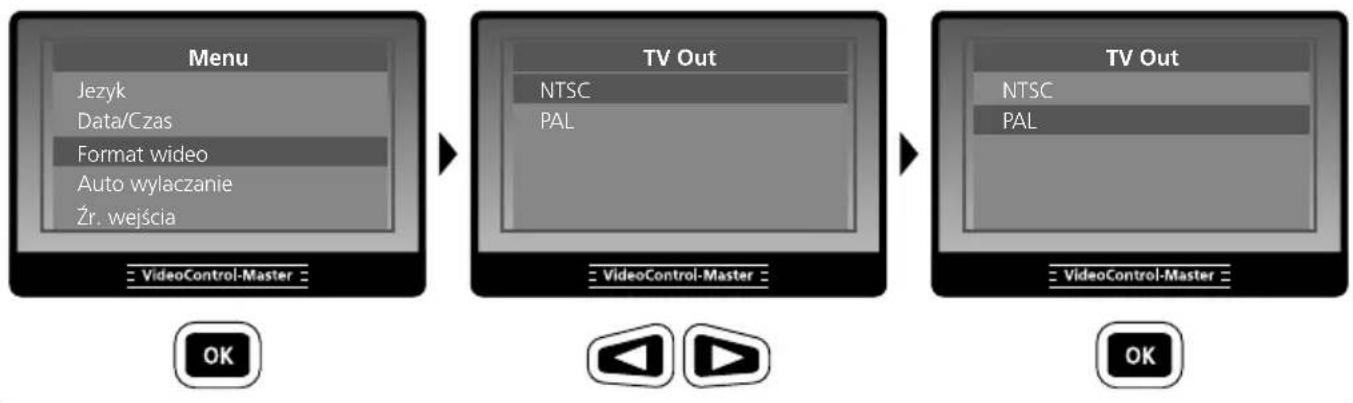

8.3 Format wideo

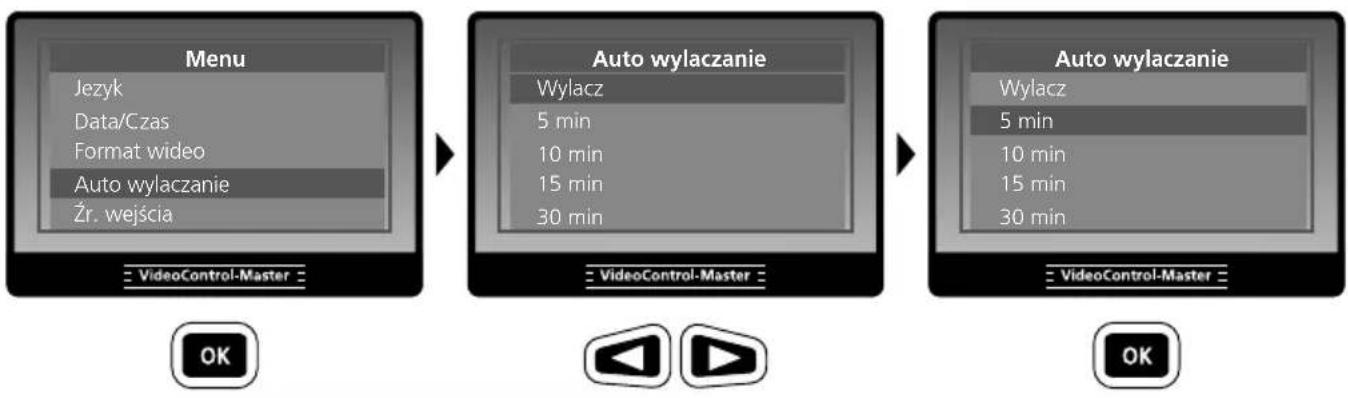

8.4 Automatyczne wyłączanie

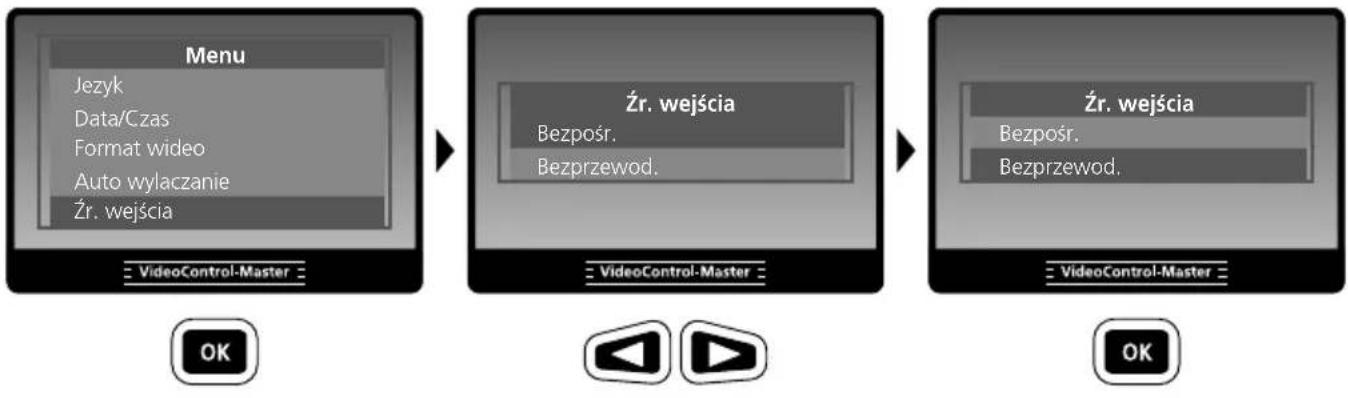

8.5 źr. wejścia (możliwe tylko z bezprzewodową jednostką kamerową)

8.6

Laserliner

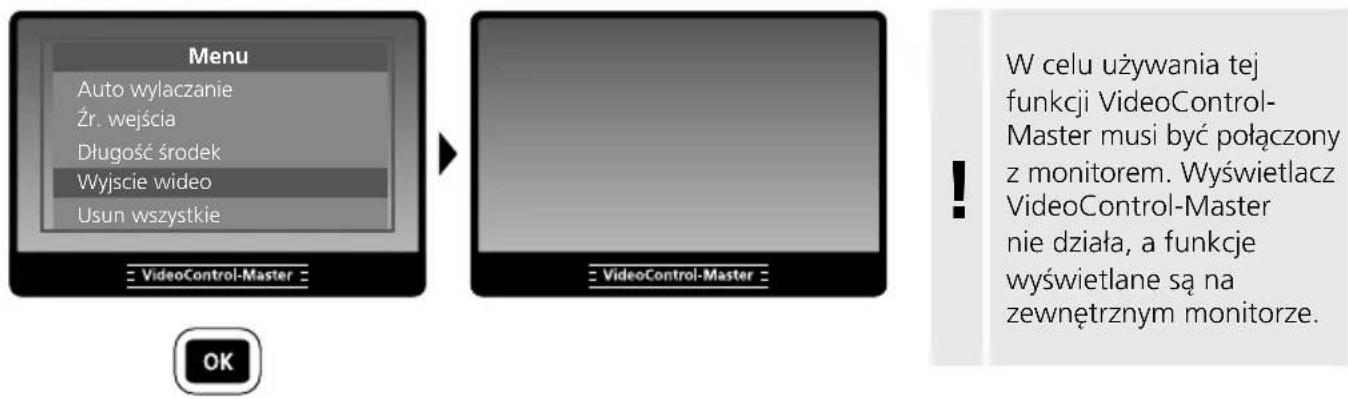

8.7 Wyjscie wideo

W celu używania tej funkcji VideoControl-Master musi być połączony z monitorem. Wyświetlacz VideoControl-Master nie działa, a funkcje wyświetlane są na zewnętrznym monitorze.

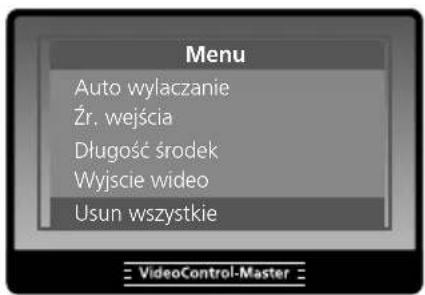

8.8

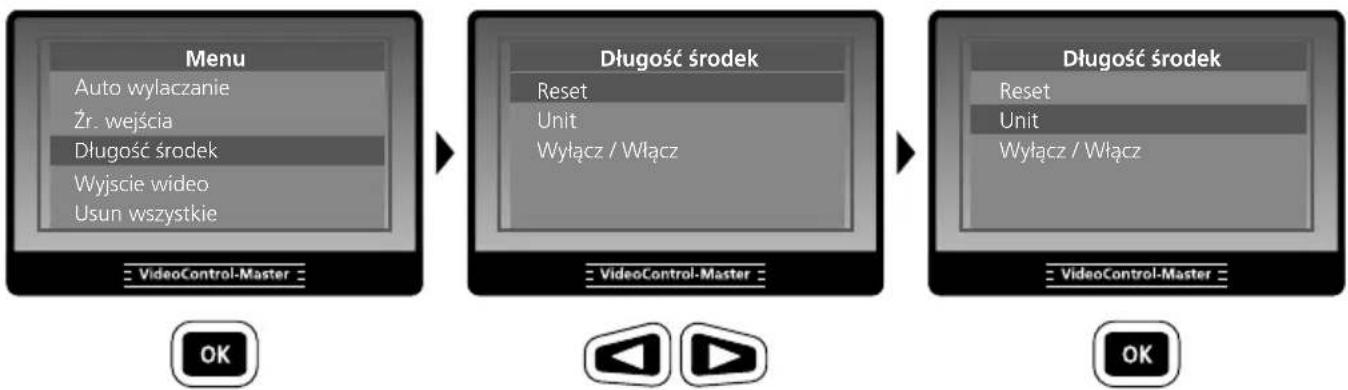

Menu Auto wylaczanie Żr. wejścia Długość środek Wyjście wideo Usun wszystkie VideoControl-Master

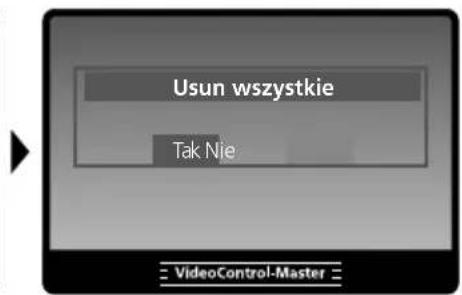

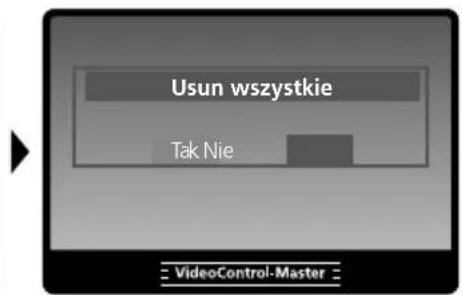

Usun wszystkie Tak Nie = VideoControl-Master =

Usun wszystkie Tak Nje = VideoControl-Master =

Wskazówki odnośnie użytkowania

– Jednostka LCD nie może być zanurzana w wodzie.
- Urządzenie bazowe nie może mieć kontaktu z cieczami.
– Aby zapewnić stopień ochrony IP65, pokrywa podłączeń musi być na stałe zamknięta.

Transmisja danych poprzez port USB

Zapisane na karcie pamięci dane mogą być przeniesione na PC albo za pomocą odpowiedniego czytnika kart albo poprzez port USB. Informacje o połączeniu pomiędzy komputerem i adapterem bądź czytnikiem kart znajdziecie Państwo w instrukcji czytnika kart.

Wymiana akumulatora

W celu wymiany akumulatora proszę przesłać urządzenie do UMAREX-Laserliner.

Podłączenie do monitora

VideoControl-Master może zostać podłączony do monitora za pomocą dostarczanego z urządzeniem kabla. Proszę używać wyjścia „g” i wybrać w menu odpowiednie wyjście wideo, patrz punkt „8.7 wyjście wideo”.

Podłączyć ładowarkę / zasilacz

W celu naładowania urządzenia proszę podłączyć dołączony zasilacz do gniazda „i”, a następnie podłączyć go do zasilania.

Ładowanie akumulatora

– Zasilacz-ladowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.
– Przed użyciem urządzenia całkowicie naładować akumulator.
– Stosować tylko załączony zasilacz / ładowarkę. Stosowanie nieprawidłowego zasilacza / ładowarki powoduje utratę gwarancji.
- La batteria può essere ricaricata anche durante l'esercizio.

Reset

Przyciśnięcie przycisku resetu „h” powoduje ponowne uruchomienie urządzenia.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane techniczne	Zastrzega się możliwość zmian technicznych. 17W46
Typ wyświetlacza Wyświetlacz kolorowy 5,0” TFT
Podłączenia	Przemysłowe złącze wtykowe do kamery / Podłączenie TV-Out, PAL lub NTSC / Adapter USB typ Mini-B / Slot karty SD / Adapter DC do zasilacza 5V DC
Rozdzielczość wyświetlacza 640 x 480 pikseli
Format zdjęć / Rozdzielczość zdjęcie Format JPEG / 640 x 480 pikseli
Format wideo / Stopień powtarzalności obrazów	ASF / 30 Frames / Sek.
Dioda LED 10 stopni jasności
Zoom 2 -krotny zoom cyfrowy w stopniach 10-procentowych
Pamięć (zewnętrzna)	2 GB karta SD / Obsługuje karty pamięci do maksymalnie 16 GB
Interfejs USB 2.0
Automatyczne wyłączenie 5 min. / 10 min. / 15 min. / 30 min. (podlega regulacji)
Zasilanie Akumulator litowo-jonowy/ zasilacz
Czas pracy baterie 4 godzin
Warunki pracy	-10°C ... 60°C, Wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Stopień ochrony IP65
Masa (z akumulatorem litowo-jonowym) 0,86 kg
Wymiary (szer. x wys. x gł.) 200 mm x 130 mm x 60 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=vcm
