GEBRUIKSAANWIJZING PipeControlMobile-Camera Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De VideoControl-Master is de basiseenheid voor de aansluiting op verschillende camera-eenheden. Samen met een camera-eenheid worden gekleurde videobeelden naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals bijv. buisleidingen, rioleringen, ventilatie- en uitlaatgasinstallaties.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

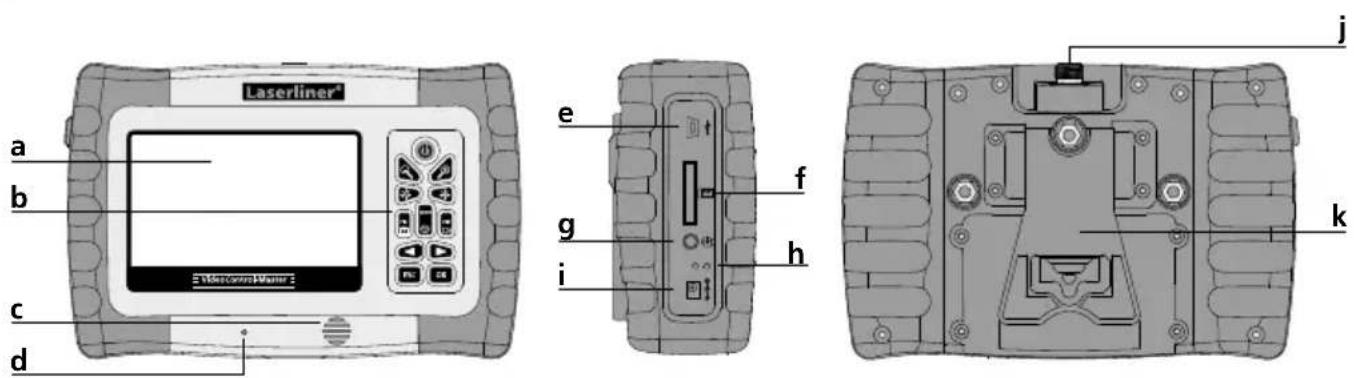

Laserliner® a b c d e f g i h j k

a LC-display
b Toetsenbord
c Luidspreker
d Microfoon
e USB 2.0 interface

f Steekplaats SD-kaart
g externe monitoraansluiting
h Reset
i Laadbus
j Aansluiting camera-eenheid

k Uitklapbare standaard / wandophanging

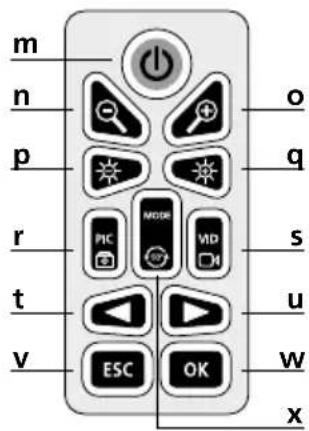

m n p r t v o q s u w x

m ON/OFF

n - Zoom / Fotoselectie ongedaan maken

- + Zoom / Fotoselectie

p – LED-verlichting / Volume –

q + LED-verlichting / Volume +

r Opname foto / Spraakopname foto / Foto-vergelijkingsfunctie

s Opname video Start / stop

t Navigatietoets / Weergavemodus

u Navigatietoets / Weergavemodus / Afspeelsnelheid

v ESC: menu verlaten

w Bevestigen / Spraakopname beëindigen

x Rotatie 90° / Systeemmenu

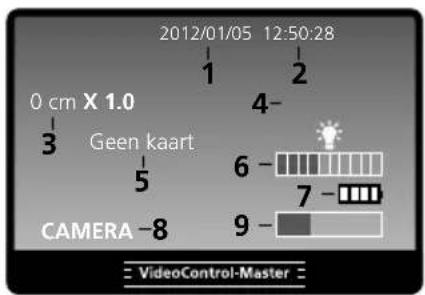

Opnamemodus

2012/01/05 12:50:28 0 cm X 1.0 3 Geen kaart 5 CAMERA -8 4- 6- 7- 9- VideoControl-Master

1 actuele datum

2 actuele tijd

3 Lengte te meten (alleen met PipeControl-LevelFlex-Camera)

4 Zoom-stand (1.0 - 2.0)

5 SD-kaart plaatsen

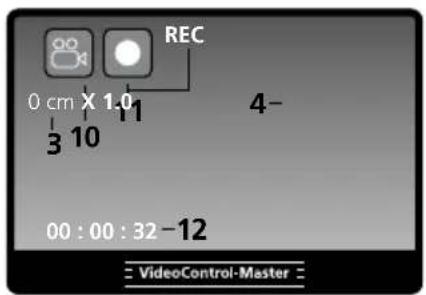

Opnamemodus video Opnamemodus foto

6 Intensiteit LED-verlichting

7 Batterijstatus

8 Camera aansluiten

9 toegewezen geheugenplaats

10 Videosymbol

11 Opname video

12 Duur van de opname

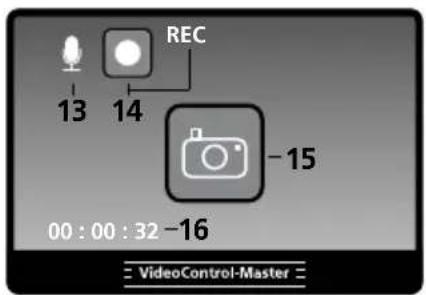

13 Spraakopname

14 Opname spraak

15 Fotosymbool

16 Duur van de spraakopname

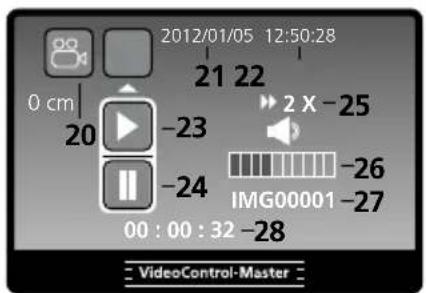

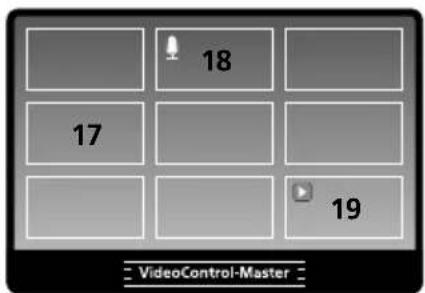

Weergavemodus Weergavemodus video

18 17 19 VideoControl-Master

17 Foto (geen kenmerking)

18 Foto met spraakopname (Microfoonsymbool)

19 Video (Play-symbol)

20 Videosymbol

21 Opnamedatum

2012/01/05 12:50:28 0 cm 21 22 2 X -25 -23 -24 IMG00001 -26 -27 00 : 00 : 32 -28 VideoControl-Master

22 Opnametijd

23 Weergave

24 Pauze

25 Vooruitspoelen video

26 Volume

27 Opnamenummer

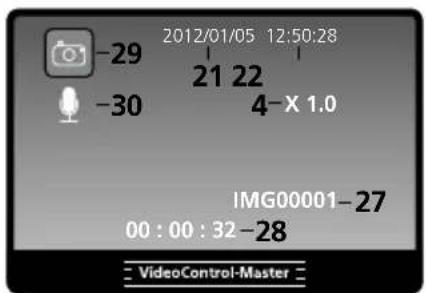

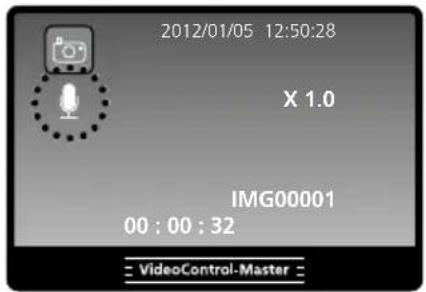

Weergavemodus foto

-29 2012/01/05 12:50:28 21 22 -30 4-X 1.0 IMG00001-27 00 : 00 : 32 -28 VideoControl-Master

28 Positie van de opname

29 Fotosymbool

30 Spraakopname

Laserliner

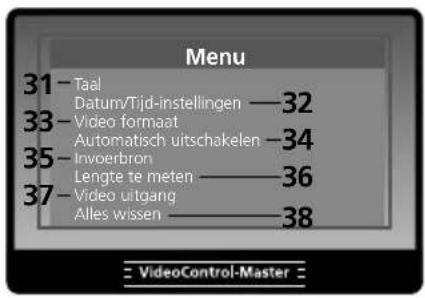

Instellingsmodus

Menu 31—Taal Datum/Tijd-instellingen —32 33—Video formaat Automatisch uitschakelen —34 35—Invoerbron Lengte te meten —36 37—Video uitgang Alles wissen —38 ≡ VideoControl-Master ≡

31 Menu-taal
32 Datum/tijd
33 Video formaat PAL / NTSC
34 Automatische uitschakeling
35 Invoerbron

36 Lengte te meten (alleen met PipeControl-LevelFlex-Camera)
37 Video uitgang
38 Alles wissen

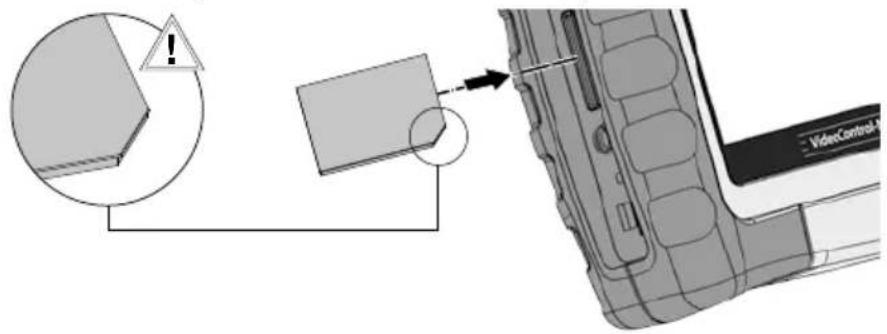

1 SD-kaart plaatsen SD-kaart verwijderen

3 Menu-taal instellen

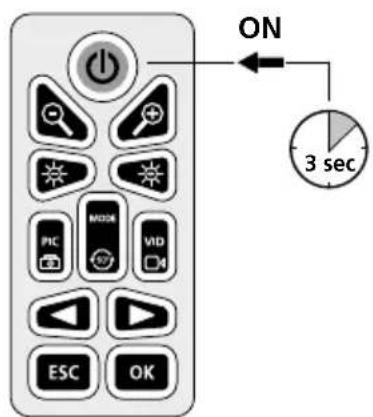

ON 3 sec

Menu Taal Datum/Tijd-instellingen Video formaat Automatisch uitschakelen Invoerbron VideoControl-Master

Taal wijzigen

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

Menu Taal Datum/Tijd-instellingen Video formaat Automatisch uitschakelen Invoerbron VideoControl-Master OK

Taal English Deutsch Français Español Italiano VideoControl-Master

Taal English Deutsch Français Español Italiano VideoControl-Master OK

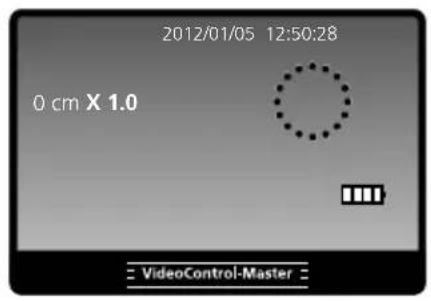

4 Foto- / video-opnames

Schakel het apparaat in, richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de ledverlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie stapsgewijs 90° worden gedraaid. Druk kort op de toets PIC om een foto te maken en op de SD-kaart op te slaan. Druk lang op de PIC-toets om een foto te maken en daarna automatisch de spraakopname te starten. Druk kort op de OK-toets om de spraakopname te stoppen. Druk kort op de VID-toets om de video-opname met spraakopname te starten. Druk opnieuw op de toets om de opname te stoppen.

4.14 Zoom LED-verlichting Be-rotatie

2012/01/05 12:50:28 0 cm X 1.0 VideoControl-Master

Met behulp van de snapshot-functie kunt u ter documentatie foto's maken tijdens een lopende video-opname.

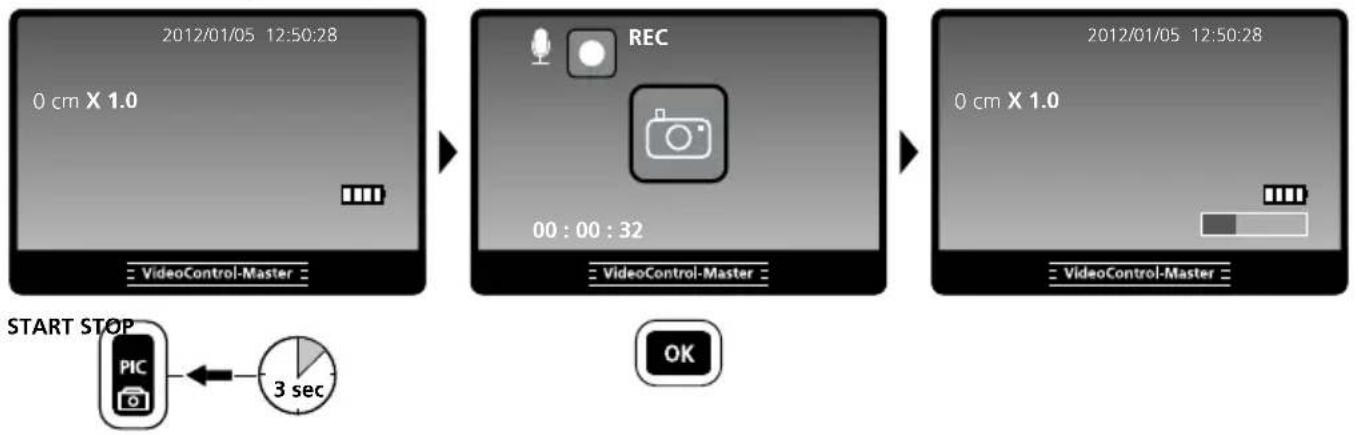

4.6 Foto met spraakopname


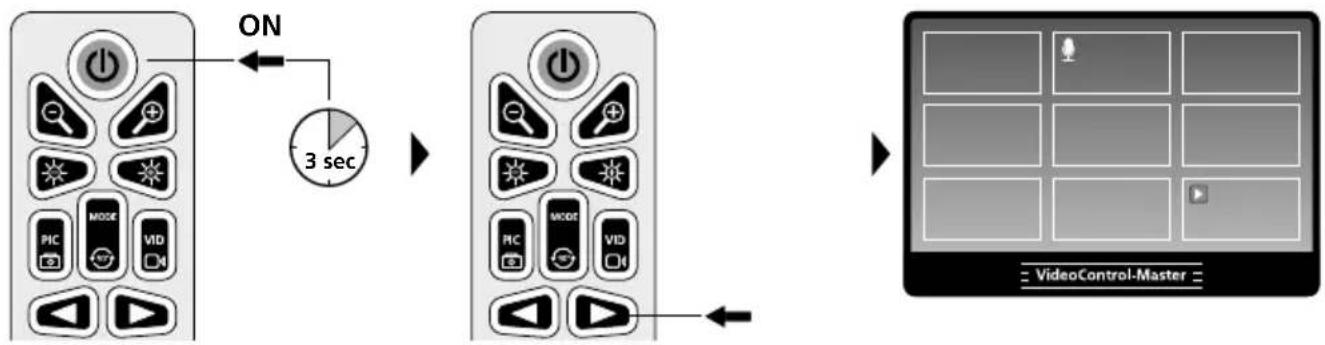

5 Weergave van foto- / video-opnames

Schakel het apparaat in en kies de weergavemodus met behulp van de pijltoetsen. Een foto-overzicht wordt op het display weergegeven. Met de pijltoetsen kunt u vooruit en achteruit navigeren. Door indrukken van de toets OK wordt de gekozen foto of video weergegeven op het volledige beeldscherm. Door kort op de toets OK te drukken start de weergave van een video- of een spraakopname, door hernieuwd indrukken wordt de weergave gestopt.

De kwaliteit van de spraakweergave via het apparaat is beperkt op grond van de waterbeschermde micro-luidsprekers. De spraakopname kan na de overdracht op een pc in goede kwaliteit worden beluisterd.


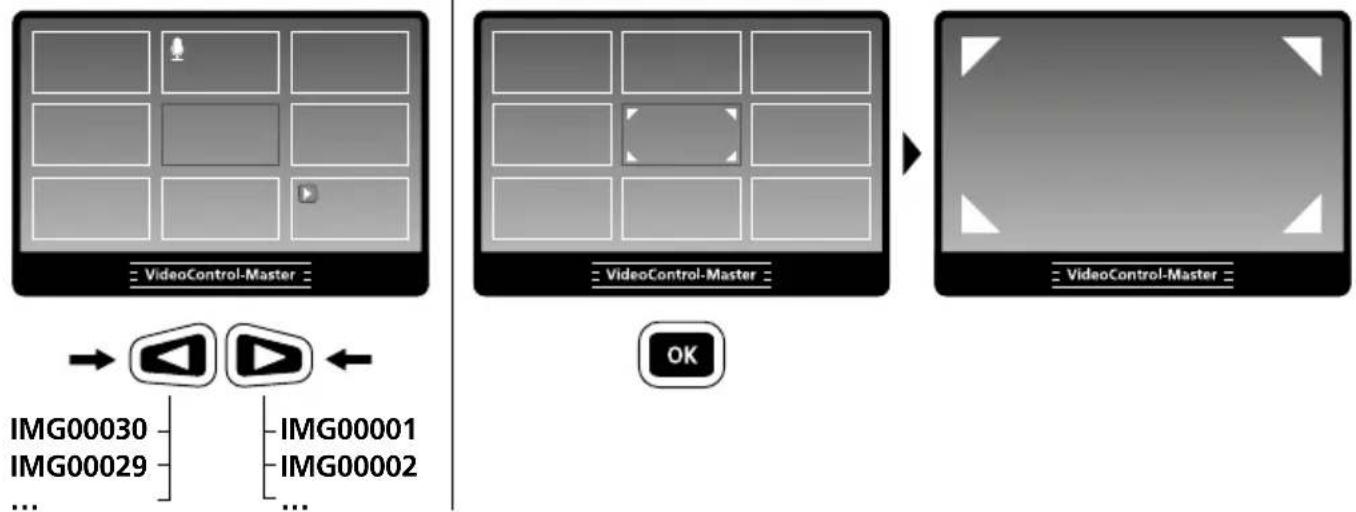

5.15 Navigeren Weergave op ledig beeldscherm


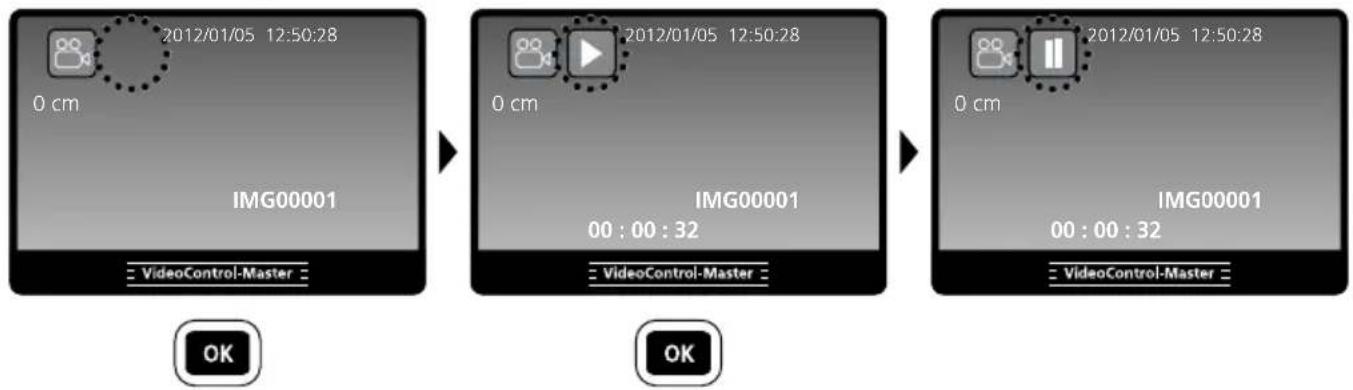

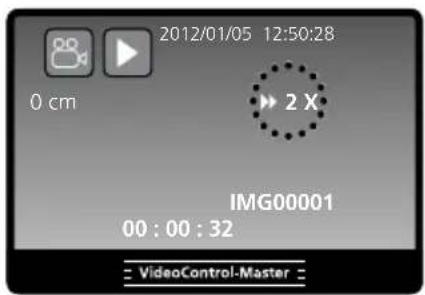

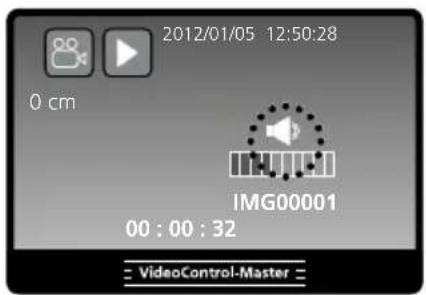

5.3 Videoweergave

2012/01/05 12:50:28 0 cm 2 X IMG00001 00 : 00 : 32 = VideoControl-Master =

5.5
spraakopname

2012/01/05 12:50:28 X 1.0 IMG00001 00 : 00 : 32 VideoControl-Master

5.6 VolumeVooruitspoelen vide

2012/01/05 12:50:28 0 cm IMG00001 00 : 00 : 32 = VideoControl-Master =

6 Wissen van foto- / video-opnames

Voor het wissen van opnames drukt u lang op de toets OK (weergave volledig beeldscherm) of na voorafgaande selectie van meerdere foto's in het foto-overzicht.

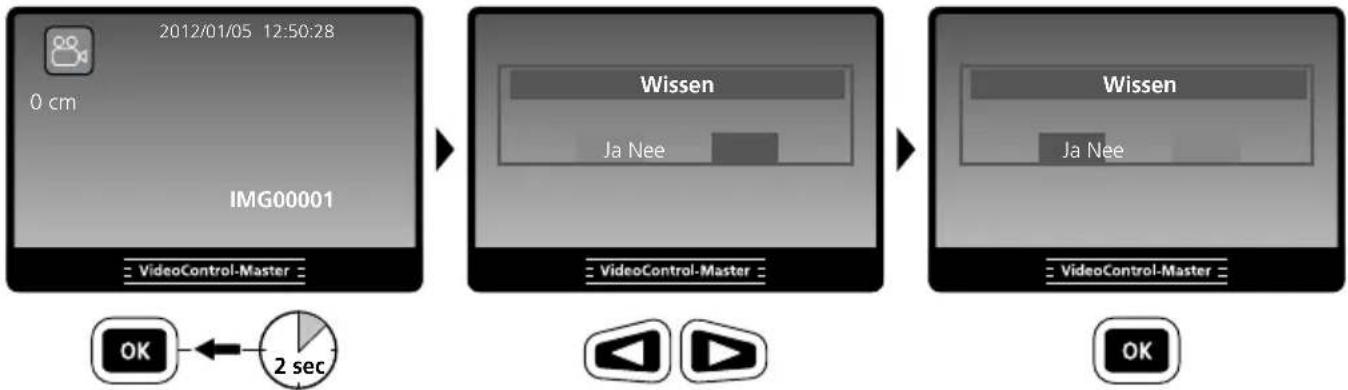

6.1 Wissen tijdens de weergave op het volledige beeldscherm

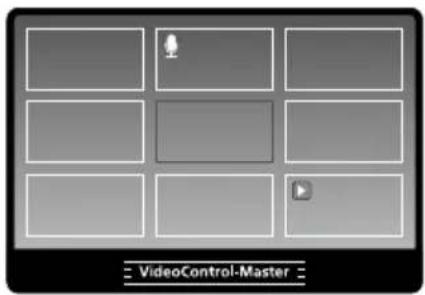

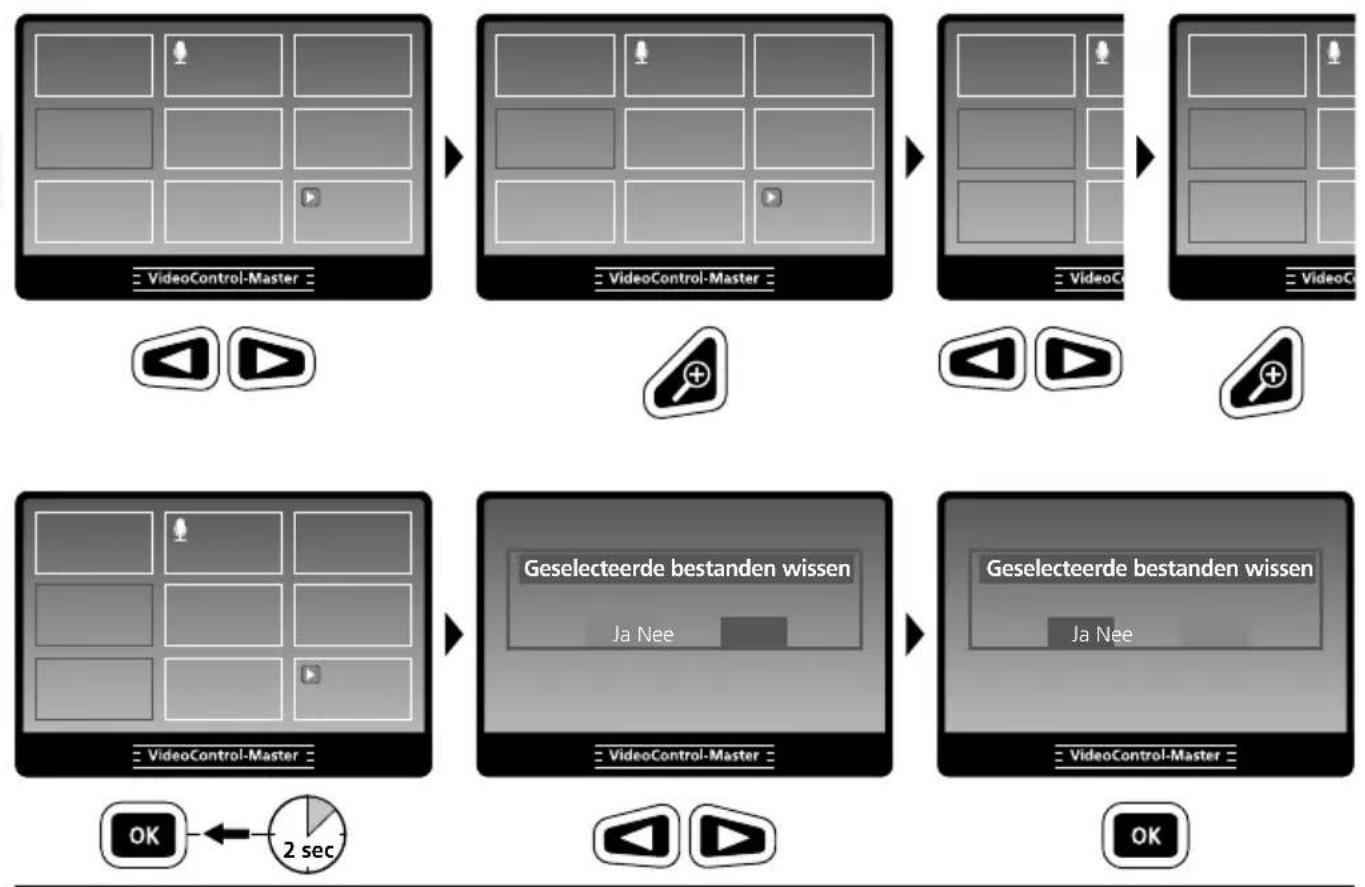

6.2 Meerdere foto's wissen in het foto-overzicht

7 Foto-vergelijkingsfunctie

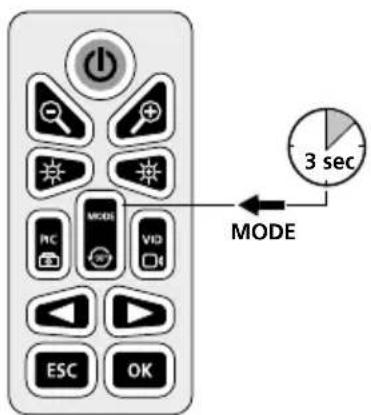

Menu Taal Datum/Tijd-instellingen Video formaat Automatisch uitschakelen Invoerbron VideoControl-Master

De instelmodus wordt automatisch na 10 seconden beëindigd of kan worden beëindigd door het indrukken van de toets ESC.

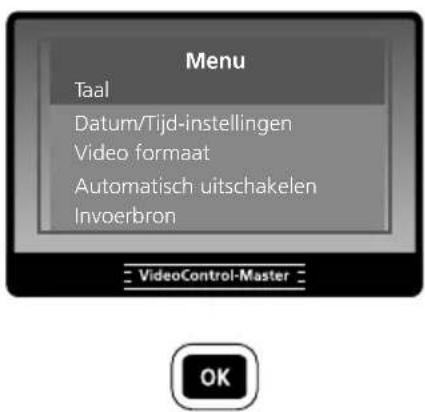

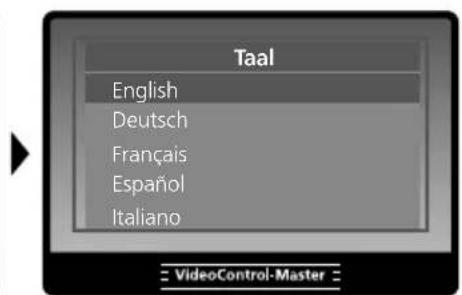

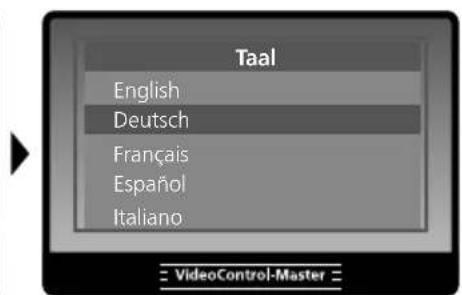

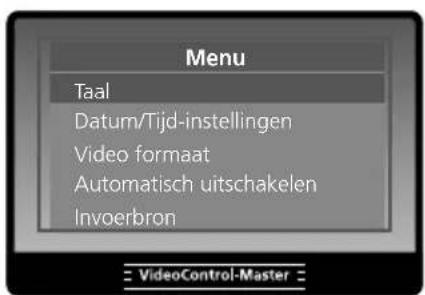

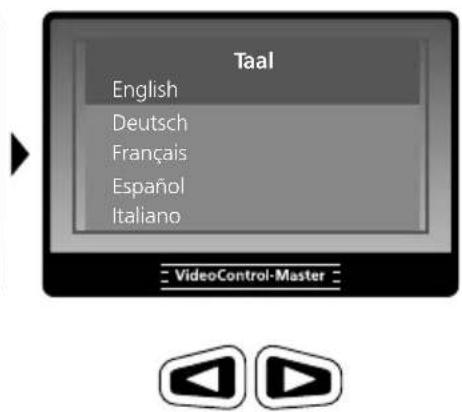

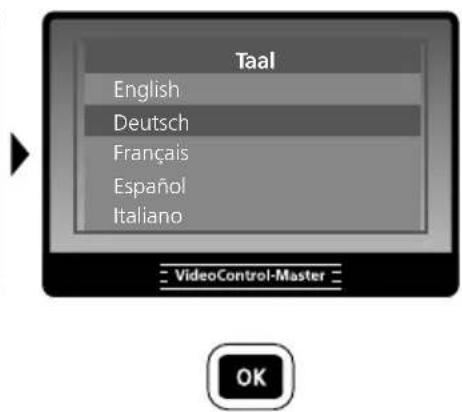

8.1 Taal wijzigen

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

Menu Taal Datum/Tijd-instellingen Video formaat Automatisch uitschakelen Invoerbron VideoControl-Master

Taal English Deutsch Français Español Italiano = VideoControl-Master =

Taal English Deutsch Français Español Italiano VideoControl-Master

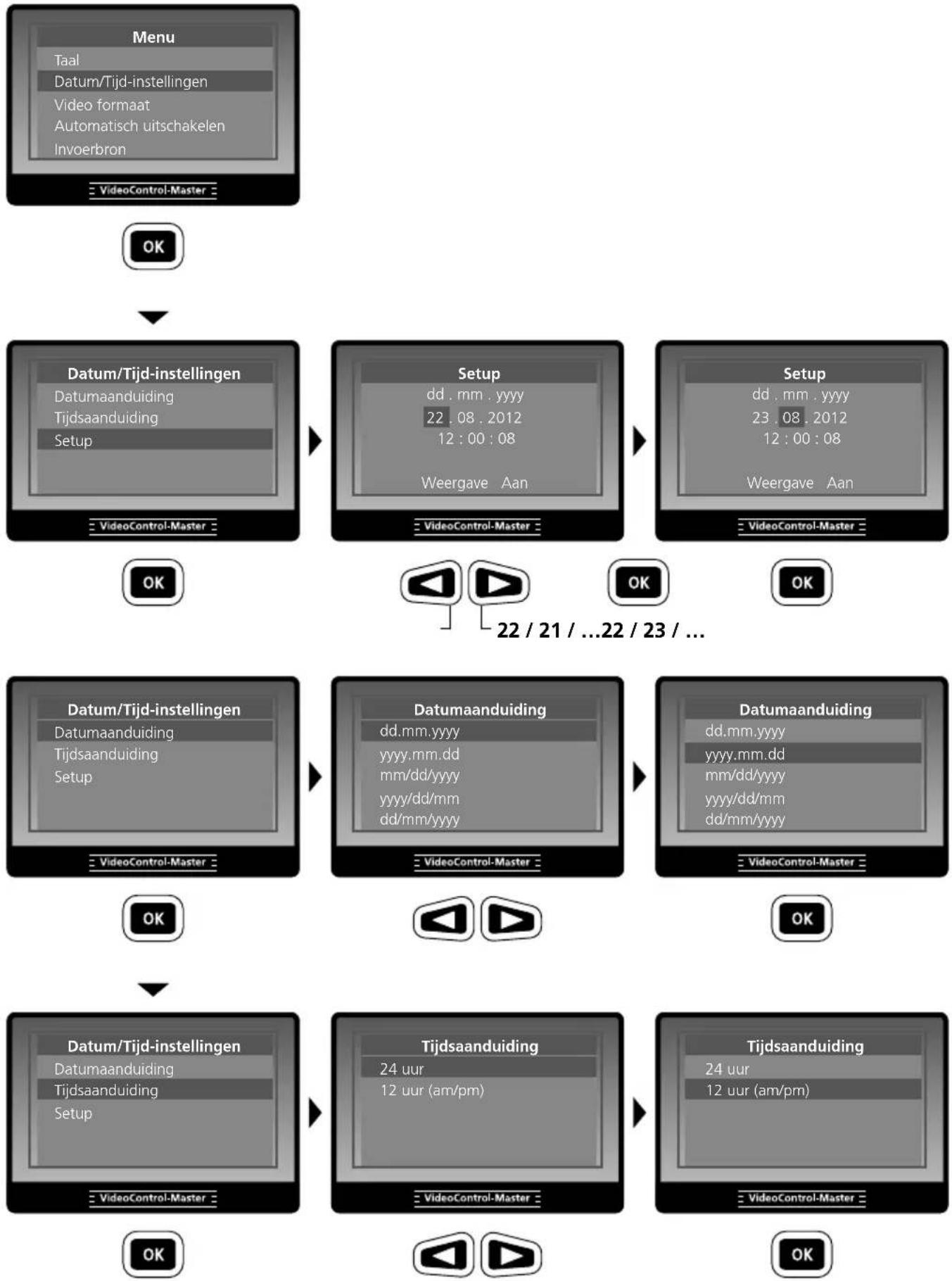

8.2 Datum/Tijd-instellingen

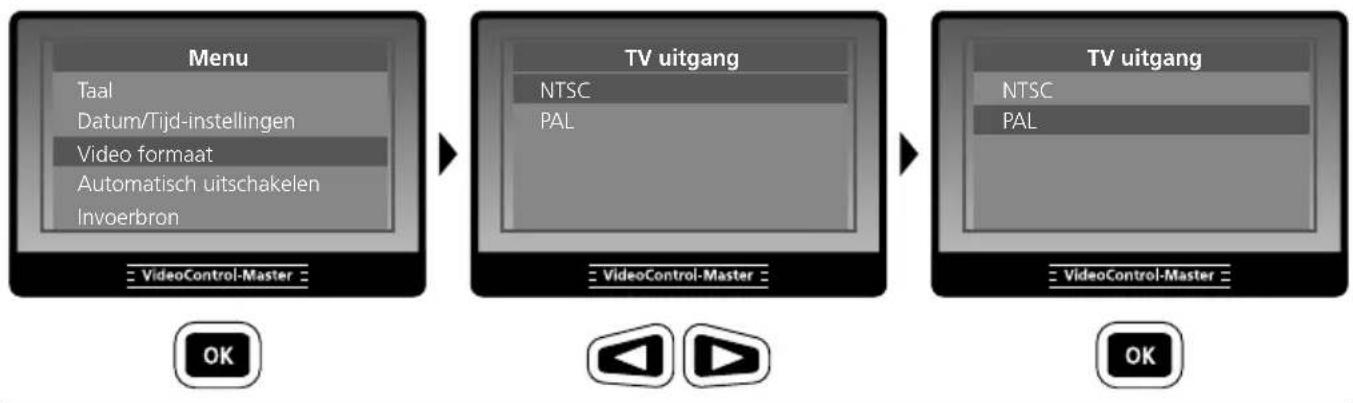

8.3 Video formaat

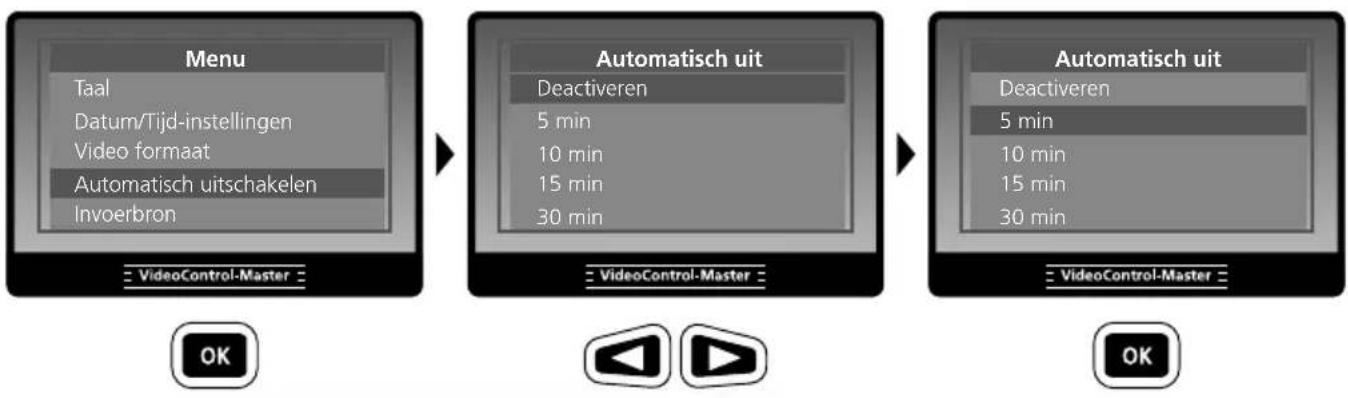

8.4 Automatische uitschakeling

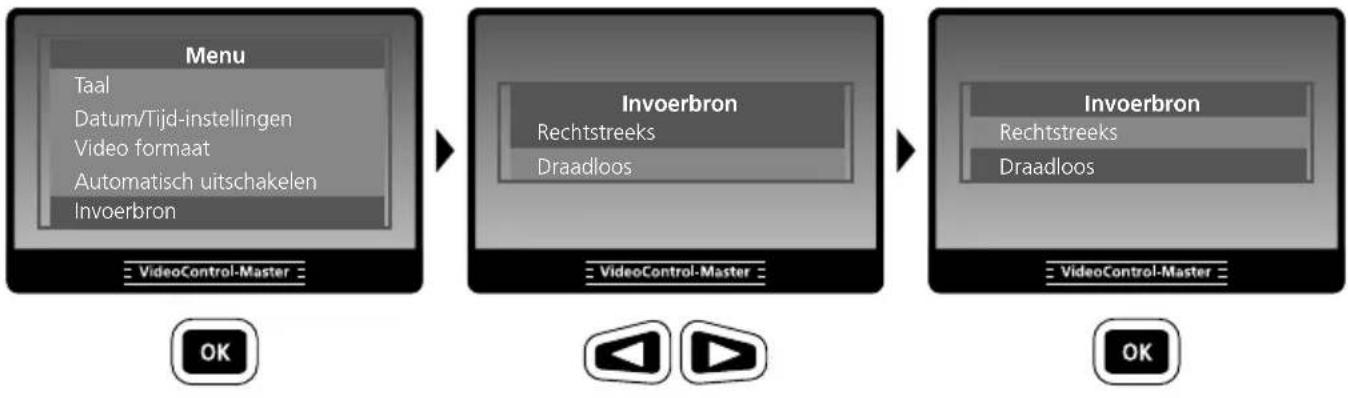

8.5 Invoerbron (alleen mogelijk met wireless-camera-eenheid)

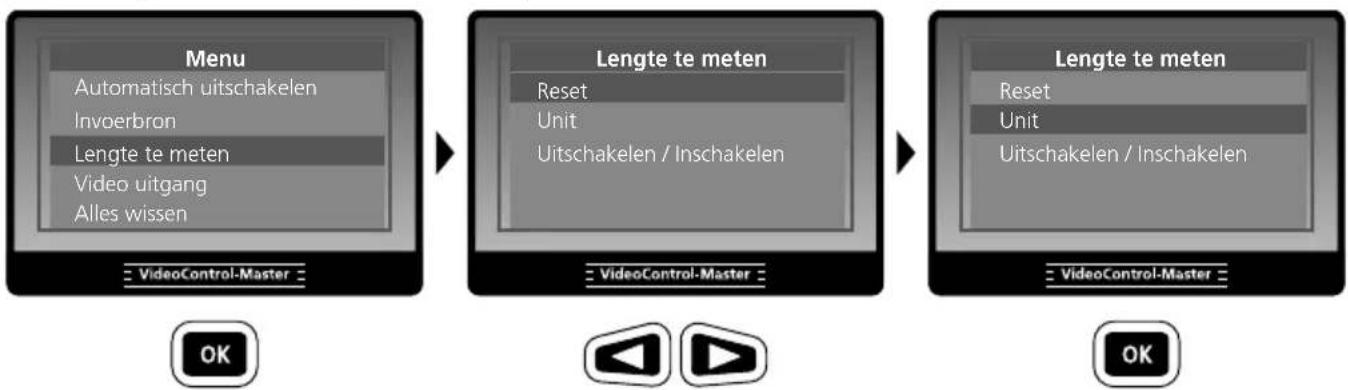

8.6 Lengte te meten (alleen met PipeControl-LevelFlex-Camera)

Laserliner

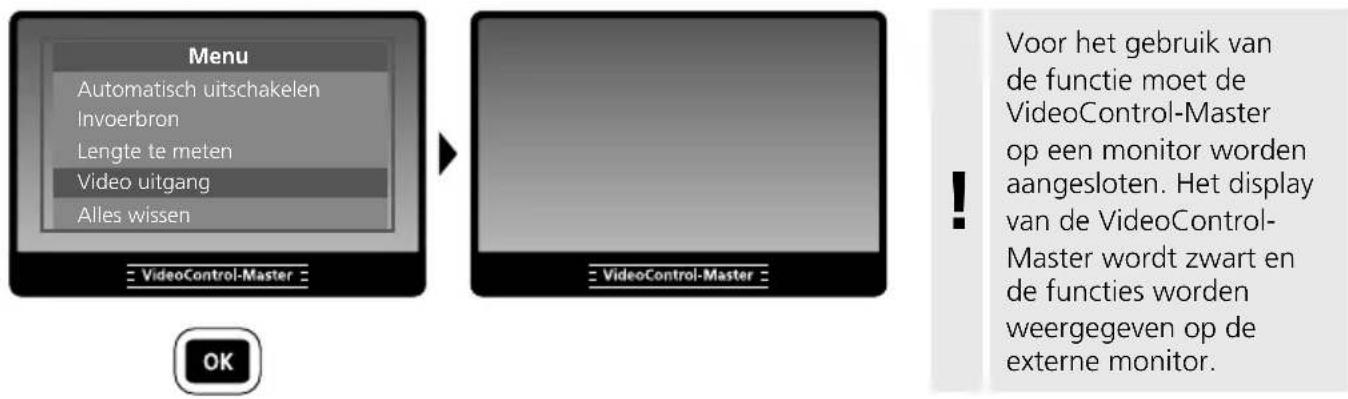

8.7 Video uitgang

Voor het gebruik van de functie moet de VideoControl-Master op een monitor worden aangesloten. Het display van de VideoControl-Master wordt zwart en de functies worden weergegeven op de externe monitor.

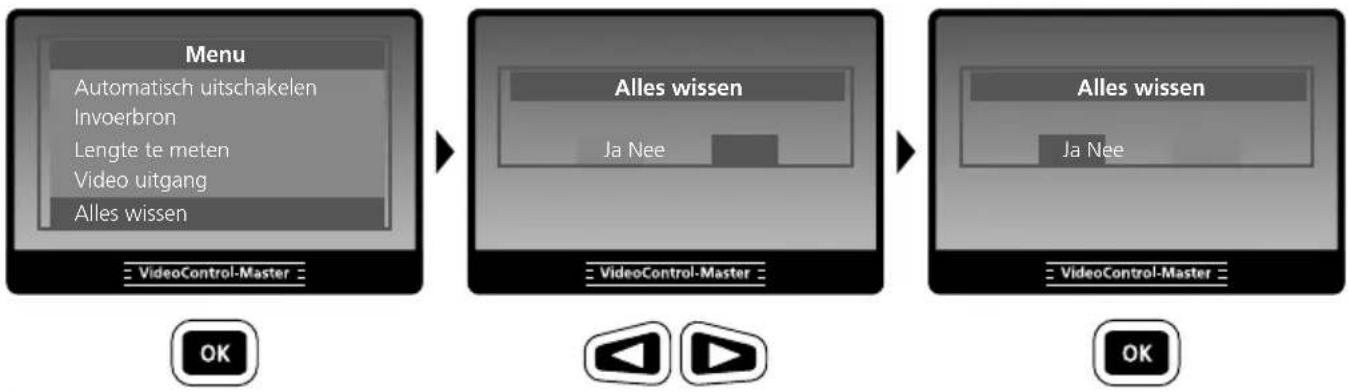

8.8 Alles wissen

Bedieningsaanwijzingen

• De LCD-eenheid mag niet onder water worden gedompeld.
• Het basisapparaat mag niet in contact komen met vloeistoffen.
• De afdekkap van de aansluitingen moet vast gesloten zijn, zodat de veiligheidsklasse IP65 gewaarborgd is.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart kunnen met een geschikte kaartlezer of direct via de USB-interface naar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Vervangen van de accu

Voor de vervanging van de accu stuurt u het apparaat naar UMAREX-Laserliner.

Aansluiting op een monitor

De VideoControl-Master kan met behulp van de bijgeleverde kabel worden aangesloten op een monitor. Gebruik hiervoor de aansluiting 'g' en kies de betreffende video-uitgang in het menu, zie hiervoor '8.7 Video-uitgang'.

Net-/laadtoestel aansluiten

Sluit het bijgeleverde net-/laadtoestel aan op de laadbus, i' en verbind het met een dienovereenkomstige stroombron om het apparaat op te laden.

Accu laden

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Gebruik alléen de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/laadtoestel gebruikt, komt de garantie te vervallen.
• De accu kan ook tijdens het bedrijf worden opgeladen.

Reset

Druk op de resettoets, h' om het apparaat opnieuw te starten.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens	Technische wijzigingen voorbehouden. 17W46
Beeldschermtype 5,0" TFT-kleurendisplay
Aansluitingen	Industriesteekverbinder voor camera / Tv-out-aansluiting, PAL of NTSC / Usb-adapter type mini-B / SD-kaartsleuf / DC-adapter voor 5V-DC-netadapter
Resolutie display 640 x 480 pixel
Fotoformaat / Resolutie foto JPEG-formaat / 640 x 480 pixel
Videoformaat / Beeldherhalingsfrequentie ASF / 30 frames / sec.
LED 10	helderheidsstanden
Zoom 2 -voudige digitale zoom in stappen van 10 %
Geheugen (extern) 2 GB SD-kaart / Ondersteunt SD-kaart tot max. 16 GB
Interface USB 2.0
Automatische uitschakeling 5 min. / 10 min. / 15 min. / 30 min. (instelbaar)
Voeding Li-ion-accu / netadapter
Gebruiksduur 4 uur
Werkomstandigheden	-10°C ... 60°C, Luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, Luchtvochtigheid max. 80% rH
Veiligheidsklasse IP65
Gewicht (incl. li-ion-accu)	0,86 kg
Afmetingen (B x H x D)	200 mm x 130 mm x 60 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=vcm
