FixView Camera - Videokamera Laserliner - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi FixView Camera Laserliner PDF-muodossa.
| Tuotetyyppi | Videotarkastuskamera |
| Merkki | Laserliner |
| Malli | FixView Camera |
| Kuvasensori | CMOS |
| Anturin halkaisija | 4 mm |
| Anturin pituus | 40 cm |
| Kameran resoluutio | 320 x 240 pikseliä |
| Näkökenttä | 63° |
| Tarkennusalue | 3 cm - 7 cm |
| LED-valaistus | 4 LEDiä |
| Kamerapään suojausluokka | IP67 (vedenkestävä) |
| Taivutuskulma minimi | 0 mm (jäykkä anturi) |
| Paino | 24 g |
| Mitat (P x K x S) | 18 x 459 x 18 mm |
| Käyttöolosuhteet | 0°C - 60°C, kosteus max. 85% suht., ei tiivistyvä |
| Varastointiolosuhteet | -20°C - 80°C, kosteus max. 85% suht., ei tiivistyvä |
| Yhteensopivuus | VideoFlex-perusyksikkö (ei sisälly) |
| Käyttötarkoitus | Visuaalinen tarkastus onteloissa, kaivoissa, muurauksissa, ajoneuvoissa |
| Huolto ja puhdistus | Kostea liina, ei liuottimia tai hankaavia aineita |
| Turvallisuusohjeet | Älä käytä vaarallisten jännitteiden lähellä; pidä poissa lasten ulottuvilta |
| Säädökset | Täyttää EMC-direktiivin 2014/30/EU ja WEEE-vaatimukset |
Usein kysytyt kysymykset - FixView Camera Laserliner
Käyttäjien kysymyksiä aiheesta FixView Camera Laserliner
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Videokamera PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi FixView Camera - Laserliner ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. FixView Camera merkiltä Laserliner.
KÄYTTÖOHJE FixView Camera Laserliner

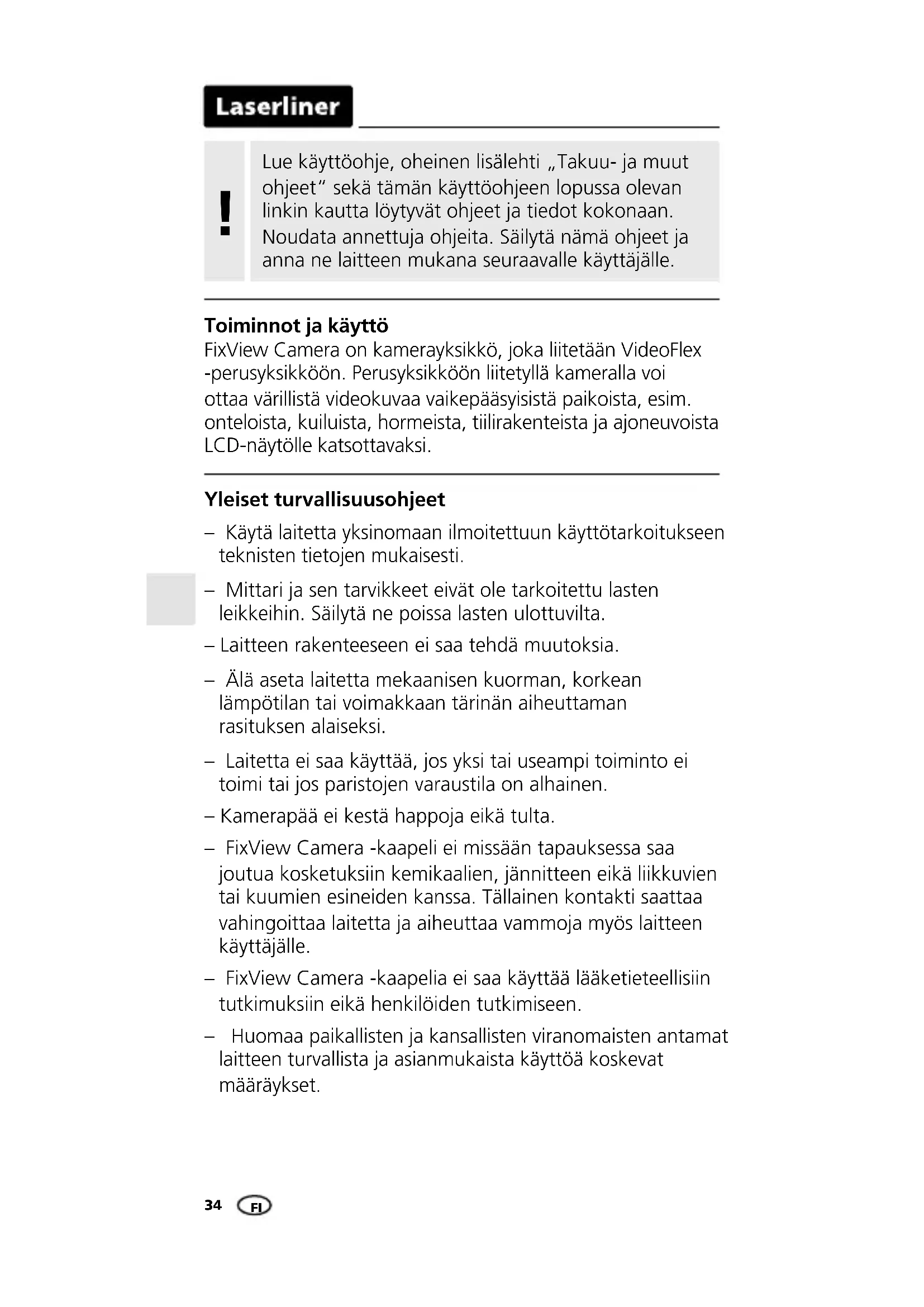

Lue käyttoohje, oheinen lisalehti „Takuu- ja muut ohjeet" sekā tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käytäjälle.
Toiminnot ja käytto
FixView Camera on kamerayksikkö, joka liitetaan VideoFlex -perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa varillistä videokuvaa vaikepääsyisista paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytolle katsottavaksi.
Yleiset turvallisuusohjeet
- Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
- Mittari ja sen tarvikkeet eivat ole tarkoitettylasten leikkeihin. Sailytane poissa lasten ulottuvilta.
Laitteen rakenteeseen ei saa tehdä muutoksia. - Älä aseta laitetta mekaanisen kuorman, korkean lamptötilan tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
- Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
- Kamerapää ei kesta happoja eikä tulta.
FixView Camera -kaapeli ei missaan tapauksessa saa joutua kosketuksiin kemikaalien, jannitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen kayttäjälle.
FixView Camera -kaapelia ei saa kayttäa läketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen. -
Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttoa koskevat märäykset.
-
Laite ei ole tarkoitettu mittauskäyttoön vaarallisen jännitteen lahellä. Siksi sahkolaitteiden lahellä mitattaessa on huolehdittava,etta sahköa johtavat osat ovat jännitteettomiä. Varmista jännitteettomyys ja tahaton uudelleenktykeminen jollakin asianmukaisella ravalla.
Turvallisuusohjeet
Keinotekoinen optinen sateily OStrV
LED-lähtö
- Laitteen LEDit kuuluvat riskiryhmaan RG 0 (vapaa ryhma, ei riskia) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
- LEDien sateily on märäysten mukaisessa käytössä ja ennakoitavissa olosuheissa vaaratonta ihmissilmälle ja -iholle.
Turvallisuusohjeet
Sahkömagneettinen sateily
- Mittauslaite tayttä EMC-direktiivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
- Huomaa käyttrörajitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käytävien henkilöiden laheisyydessä. Sateilylä voi olla vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa niihin Häirioità.
Ohjeet houltoa ja hoitoa varten
Puhdista kaikki osat.nihkeallkankaalla.Ala kaytapesu-tai hankausaineita alakaliuottimia.Sailyta laite puhtaassa ja kuivassa paikassa.

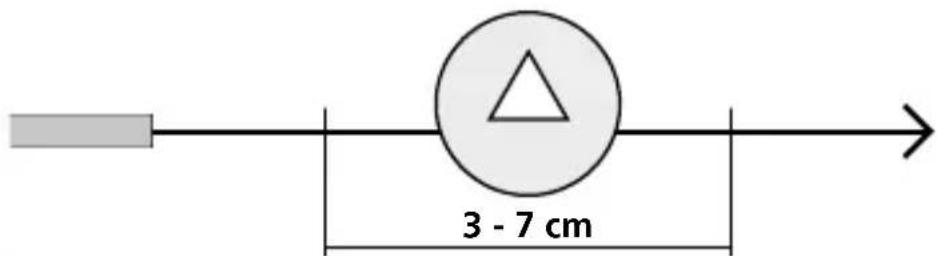

1 Syvateravyysalue FixView Camera ottaa tarkkoja kuvia 3 - 7 cm matkalta kamerapaan edesta.

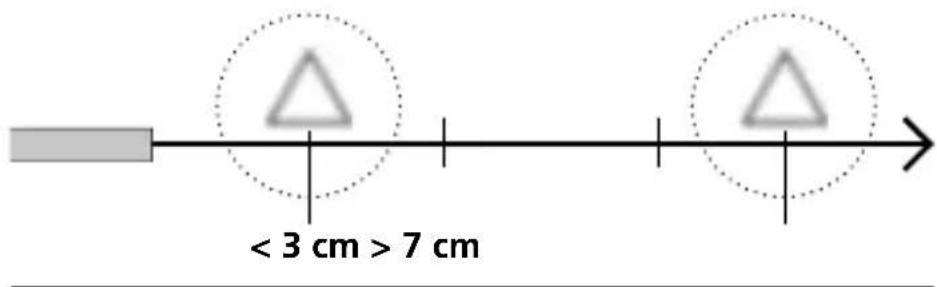

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat nakyä epätarkkoina.

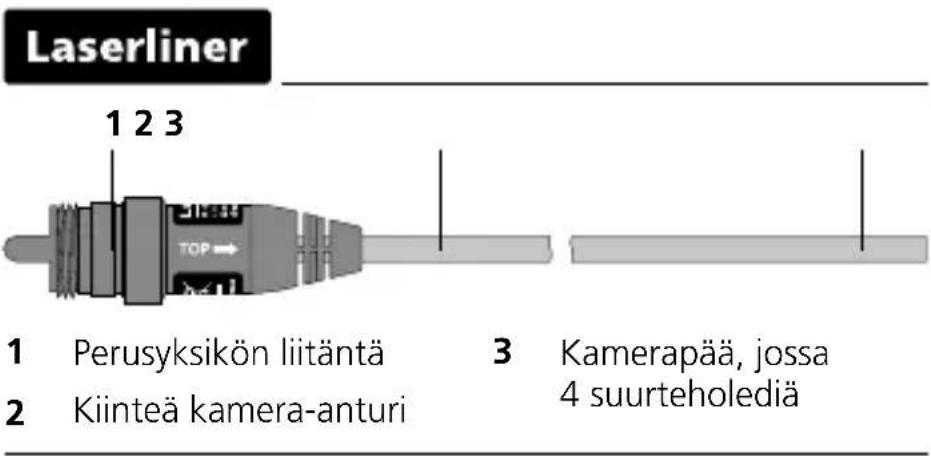

2 Kamera-anturin liitäntä
| Teknisitet | |
| Kameratyyppi CMOS kuvu | a-anturi |
| Kamerapää 4 mm | |
| Kamerapään kotelointiluokka | vedenkestävä, IP 67 |
| Kamerapään lefit 4 | |
| Kameran tarkkuus 320 x | 240 pikseliä |
| Näkökenttä 63° | |
| Kamerapään tarkennus F3 cm - F7 cm | |
| Kamera-anturin läpimitta | 4 mm |
| Kamera-anturin pituus 40 cm | |
| Minimi taivutussäde 0 mm | |
| Käytömpäristö | 0°C ... 60°C, ilmankosteus maks. 85% rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta |
| Varastointiolosuheet | -20°C ... 80°C, ilmankosteus maks. 85% rH, ei kondensoituva |
| Paino 24 g | |
| Mitat (L x K x S) 18 x 459 x 18 mm | |
EY-määräykset ja havittäminen
Laite tayttä kaikki EY:n sisällä tapahtuva a vapaata tavaravaihtoa koskevat standardit.
Tämä tuote on sahkolaite. Se on kierratettävā tai havitettävā vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.
Lisātietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AJK
Laserliner
！
