FixView Camera - Videokamera Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Videoinspektionskamera
Marke	Laserliner
Modell	FixView Kamera
Bildsensor	CMOS
Sondendurchmesser	4 mm
Sondenlänge	40 cm
Kameraauflösung	320 x 240 Pixel
Sichtfeld	63°
Fokus (Schärfebereich)	3 cm bis 7 cm
LED-Beleuchtung	4 LEDs
Schutzart Kamerakopf	IP67 (wasserdicht)
Minimaler Biegewinkel	0 mm (starre Sonde)
Gewicht	24 g
Abmessungen (Länge x Höhe x Tiefe)	18 x 459 x 18 mm
Arbeitsbedingungen	0°C bis 60°C, max. Luftfeuchtigkeit 85% rH, nicht kondensierend
Lagerbedingungen	-20°C bis 80°C, max. Luftfeuchtigkeit 85% rH, nicht kondensierend
Kompatibilität	VideoFlex Basiseinheit (nicht enthalten)
Verwendungszweck	Sichtprüfung in Hohlräumen, Schächten, Mauerwerk, Fahrzeugen
Pflege und Reinigung	Leicht feuchtes Tuch, keine Lösungsmittel oder Scheuermittel
Sicherheitshinweise	Nicht in der Nähe gefährlicher Spannungen verwenden; außerhalb der Reichweite von Kindern aufbewahren
Vorschriften	Konform mit EMV-Richtlinie 2014/30/EU und WEEE

Häufig gestellte Fragen - FixView Camera Laserliner

Funktioniert die FixView Kamera allein?

Nein, die FixView Kamera ist eine Kameraeinheit, die an die VideoFlex Basiseinheit (nicht enthalten) angeschlossen werden muss, um Bilder anzuzeigen.

Wie hoch ist die Auflösung der Kamera?

Die Auflösung des CMOS-Sensors beträgt 320 x 240 Pixel.

Ist der Sondendurchmesser für enge Räume geeignet?

Ja, mit einem Durchmesser von nur 4 mm kann die Sonde in sehr feine Öffnungen eindringen.

Wie reinige ich die Kamera?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Vermeiden Sie Reinigungsmittel, Scheuermittel oder Lösungsmittel.

Welche Temperaturbedingungen gelten für die Verwendung der FixView Kamera?

Die Kamera arbeitet in einem Temperaturbereich von 0°C bis 60°C und kann zwischen -20°C und 80°C gelagert werden.

Ist der Kamerakopf wasserdicht?

Ja, der Kamerakopf hat Schutzart IP67, was ihn wasserdicht macht (zeitweiliges Eintauchen).

Was ist der optimale Fokusabstand?

Der Schärfebereich liegt zwischen 3 cm und 7 cm vor dem Kamerakopf.

Kann ich diese Kamera für eine medizinische Untersuchung an einer Person verwenden?

Nein, es ist strengstens verboten, die FixView Kamera für medizinische Untersuchungen an Personen zu verwenden.

Was tun bei Fehlfunktion?

Verwenden Sie das Instrument nicht mehr, wenn eine oder mehrere Funktionen nicht mehr funktionieren oder der Akkustand niedrig ist. Kontaktieren Sie den Kundendienst.

Wo finde ich weitere Sicherheitsinformationen?

Besuchen Sie die Website laserliner.com/info?an=AJK für ergänzende Hinweise und Sicherheitsanweisungen.

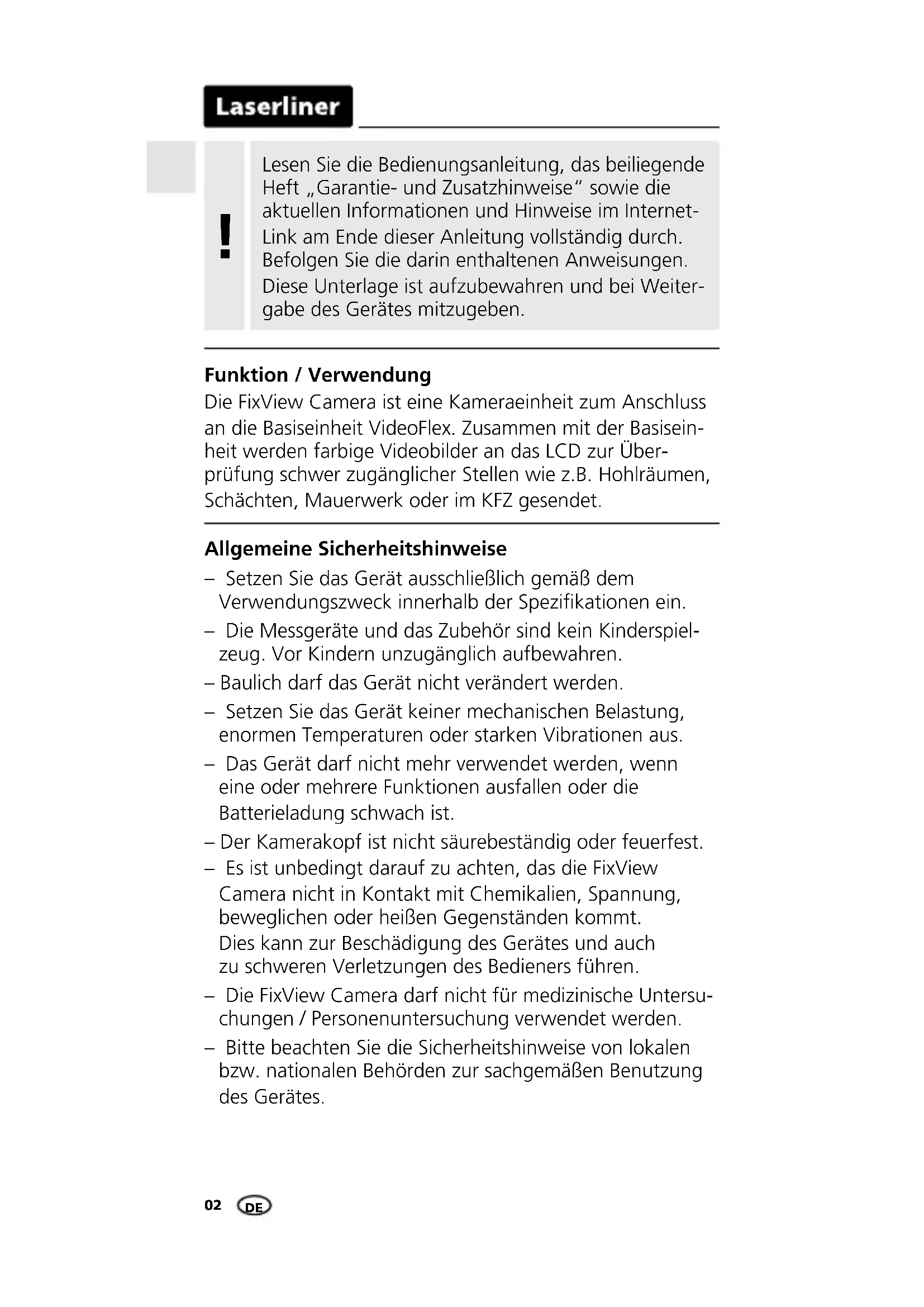

BEDIENUNGSANLEITUNG FixView Camera Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Funktion / Verwendung

Die FixView Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex. Zusammen mit der Basiseinheit werden Farbige Videobildner an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspiel-zeug. Vor Kindern unzugänglich aufbewahren.
  Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Der Kamerakopf ist nicht säurebeständig oder feuerfest.

• Es ist unbedingt darauf auf zu achten, das die FixView Camera nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder bereits Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
  Die FixView Cameraarf nicht fur medizinische Untersuchungen/Personenuntersuchung verwendet werden.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw.nationalen Behörden zur sachgemäBen Benutzung des Gerätes.

• Das Gerät ist nicht zur Messung in der Höhe von gefährlicher Spannung geeignet. Daher bei Messungen in der Höhe elektrischer Anlagen immer auf die Spanningsfreiheit leitfähiger Teile achten. Die Spanningsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gultigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
  Die zugängliche Strahlung der LEDs ist bei bestimmungs-gemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungebährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Laserliner

1 Anschluss Basisinheit

3 Kamerakopf mit 4

2 starre Kamera-Sonde

Hochleistungs-LED's

1 Schärfentiefebereich

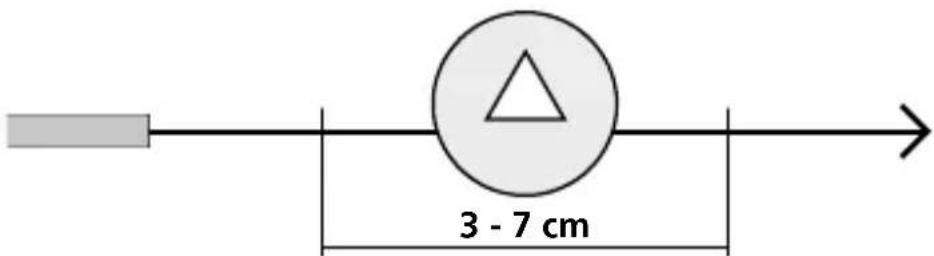

Die FixView Camera liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe Bilder.

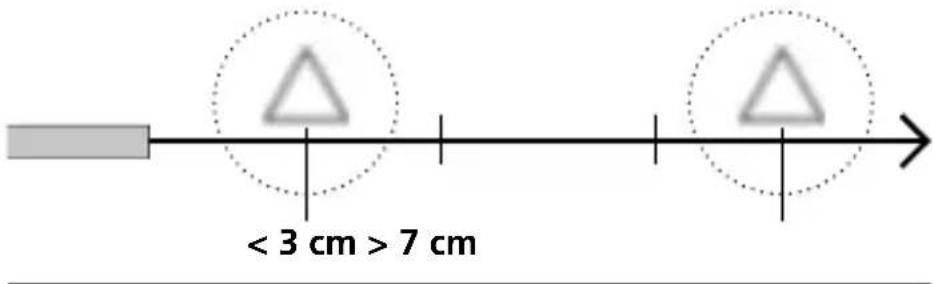

Objekte die welt außerhalb desses Bereichs liegen können unscharf erschinen.

2 Anschluss Kamera-Sonde

Technische Daten Technische Änderungenvorbehalten. 20W05
Kameratyp CMOS Bildsensor
Kamerakopf 4 mm
Schutzart Kamerakopf wasserbeständig, IP 67
LED's Kamerakopf 4
Auflösung Kamera 320 x 240 Pixel
Sichtfeld 63°
Kamerafokus F3 cm - F7 cm
DurchmesserKamera-Sonde	4 mm
Länge Kamera-Sonde 40 cm
minimaler Biegeradius 0 mm
Arbeitsbedingungen	0°C ... 60°C,Luftfeuchtigkeit max. 85% rH,nicht kondensierend,Arbeitshöhe max. 2000 müber NN (Normalnull)
Lagerbedingungen	-20°C ... 80°C,Luftfeuchtigkeit max. 85% rH,nicht kondensierend
Gewicht 24 g
Abmessungen (B x H x T)	18 x 459 x 18 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter: http://laserliner.com/info?an=AJK
