FixView Camera - Caméra vidéo Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection vidéo
Marque	Laserliner
Modèle	FixView Camera
Capteur d'images	CMOS
Diamètre de la sonde	4 mm
Longueur de la sonde	40 cm
Résolution de la caméra	320 x 240 pixels
Champ de vision	63°
Foyer (zone de netteté)	3 cm à 7 cm
Éclairage LED	4 DELs
Indice de protection tête de caméra	IP67 (résistant à l'eau)
Angle de flexion minimal	0 mm (sonde rigide)
Poids	24 g
Dimensions (L x H x P)	18 x 459 x 18 mm
Conditions de travail	0°C à 60°C, humidité max. 85% rH, non condensante
Conditions de stockage	-20°C à 80°C, humidité max. 85% rH, non condensante
Compatibilité	Unité de base VideoFlex (non incluse)
Utilisation prévue	Inspection visuelle dans cavités, puits, maçonnerie, véhicules
Entretien et nettoyage	Chiffon légèrement humide, pas de solvants ni produits abrasifs
Consignes de sécurité	Ne pas utiliser près de tensions dangereuses ; hors de portée des enfants
Réglementation	Conforme à la directive CEM 2014/30/UE et DEEE

FOIRE AUX QUESTIONS - FixView Camera Laserliner

La FixView Camera fonctionne-t-elle seule ?

Non, la FixView Camera est une unité de caméra qui doit être raccordée à l'unité de base VideoFlex (non incluse) pour afficher les images.

Quelle est la résolution de la caméra ?

La résolution du capteur CMOS est de 320 x 240 pixels.

Le diamètre de la sonde est-il adapté aux espaces étroits ?

Oui, avec un diamètre de 4 mm seulement, la sonde peut pénétrer dans des ouvertures très fines.

Comment nettoyer la caméra ?

Nettoyez tous les composants avec un chiffon légèrement humide. Évitez les produits de nettoyage, les produits à récurer ou les solvants.

Quelles sont les conditions de température pour utiliser la FixView Camera ?

La caméra fonctionne dans une plage de température de 0°C à 60°C et peut être stockée entre -20°C et 80°C.

La tête de la caméra est-elle étanche ?

Oui, la tête de la caméra bénéficie d'une protection IP67, ce qui la rend résistante à l'eau (immersion temporaire).

Quelle est la distance de mise au point optimale ?

La zone de netteté se situe entre 3 cm et 7 cm devant la tête de la caméra.

Puis-je utiliser cette caméra pour un examen médical sur une personne ?

Non, il est strictement interdit d'utiliser le FixView Camera pour des examens médicaux sur des personnes.

Que faire en cas de dysfonctionnement ?

N'utilisez plus l'instrument si une ou plusieurs fonctions ne fonctionnent plus ou si le niveau de charge de la pile est bas. Contactez le service après-vente.

Où puis-je trouver des informations supplémentaires sur la sécurité ?

Consultez le site laserliner.com/info?an=AJK pour les remarques complémentaires et consignes de sécurité.

MODE D'EMPLOI FixView Camera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes représentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

La FixView Camera est une unité de caméra destinée au raccordement à l'unité de base VideoFlex. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications. - Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. - Il est interdit de modifier la construction de l'instrument. - Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes. - Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. - La tête de la caméra ne résiste pas aux acides ni au feu. - Il est indispensable de faire attention à ce que le FixView Camera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur. - Il est interdit d'utiliser le FixView Camera pour des examens médicaux effectués sur des personnes. - Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OSRV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

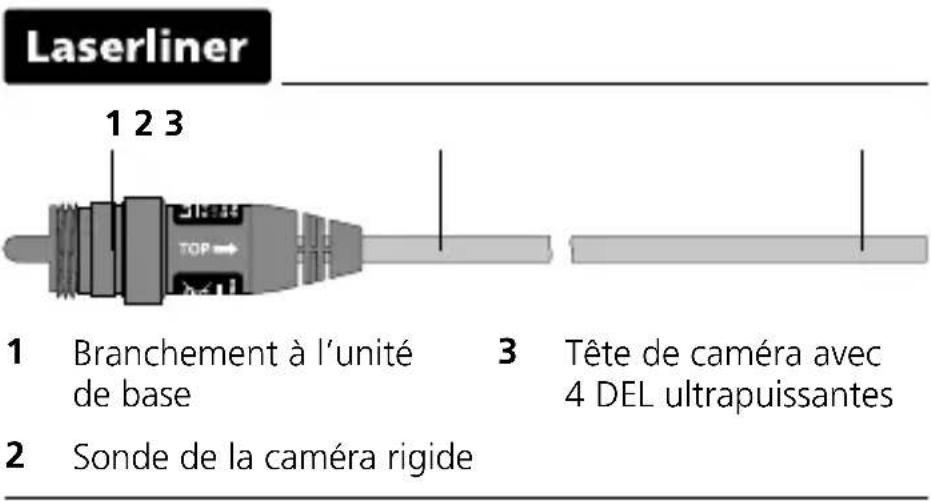

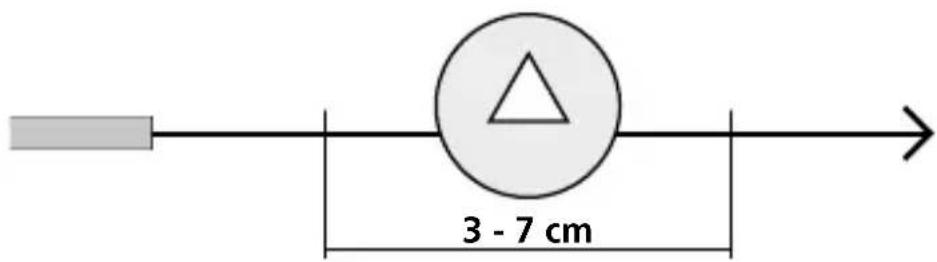

Zone de la profondeur du champ

FixView Camera fournit des images nettes à une distance comprise entre 3 et 7 cm devant la tête de la caméra.

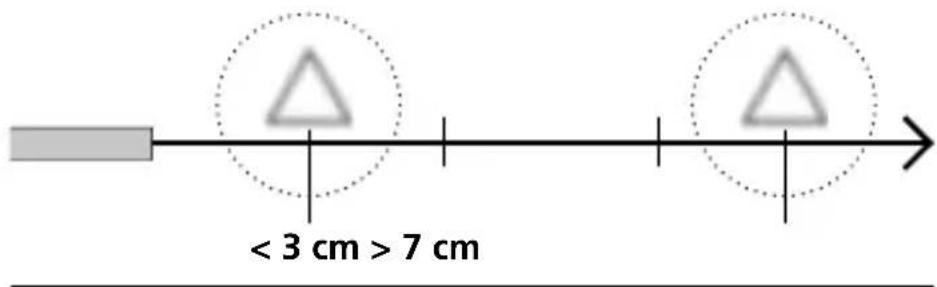

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

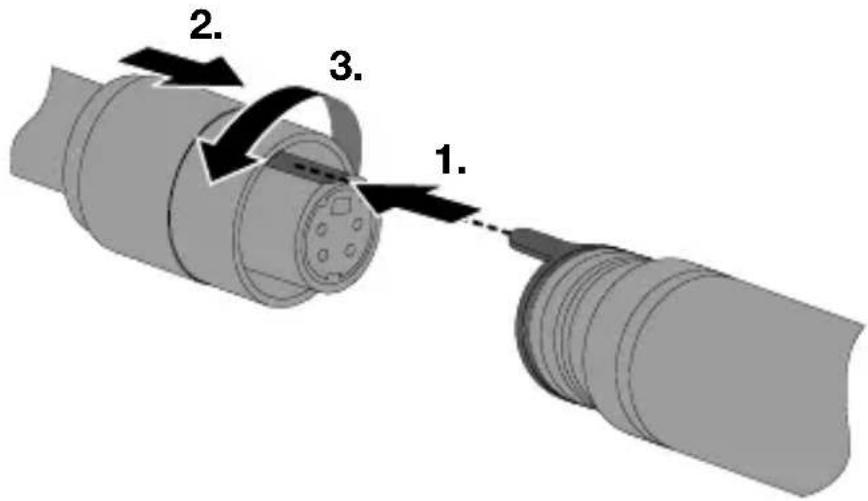

Raccord du sonde de la aamera

Donnés techniques	Sous réserve de modifications techniques. 20W05
Type de la camera Capteur	d'images CMOS
Tête de laamera 4 mm
Type de protection de la tête de laamera	résistant à l'eau, IP 67
DEL de la tête de laamera	4
Résolution de laamera 320 x 240 pixels
Champ de vision 63°
Foyer de laamera F3 cm	- F7 cm
Diamètre de la sonde de laamera	4 mm
Longueur de la sonde de laamera	40 cm
Angle de flexion minimal 0 mm
Conditions de travail	0°C ... 60°C, humidité relative de l'air max. 85% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 80°C, humidité relative de l'air max. 85% rH, non condensante
Poids 24 g
Dimensions (L x H x P) 18 x 459 x 18 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info? an=AJK
