INSTRUKCJA OBSŁUGI FixView Camera Laserliner

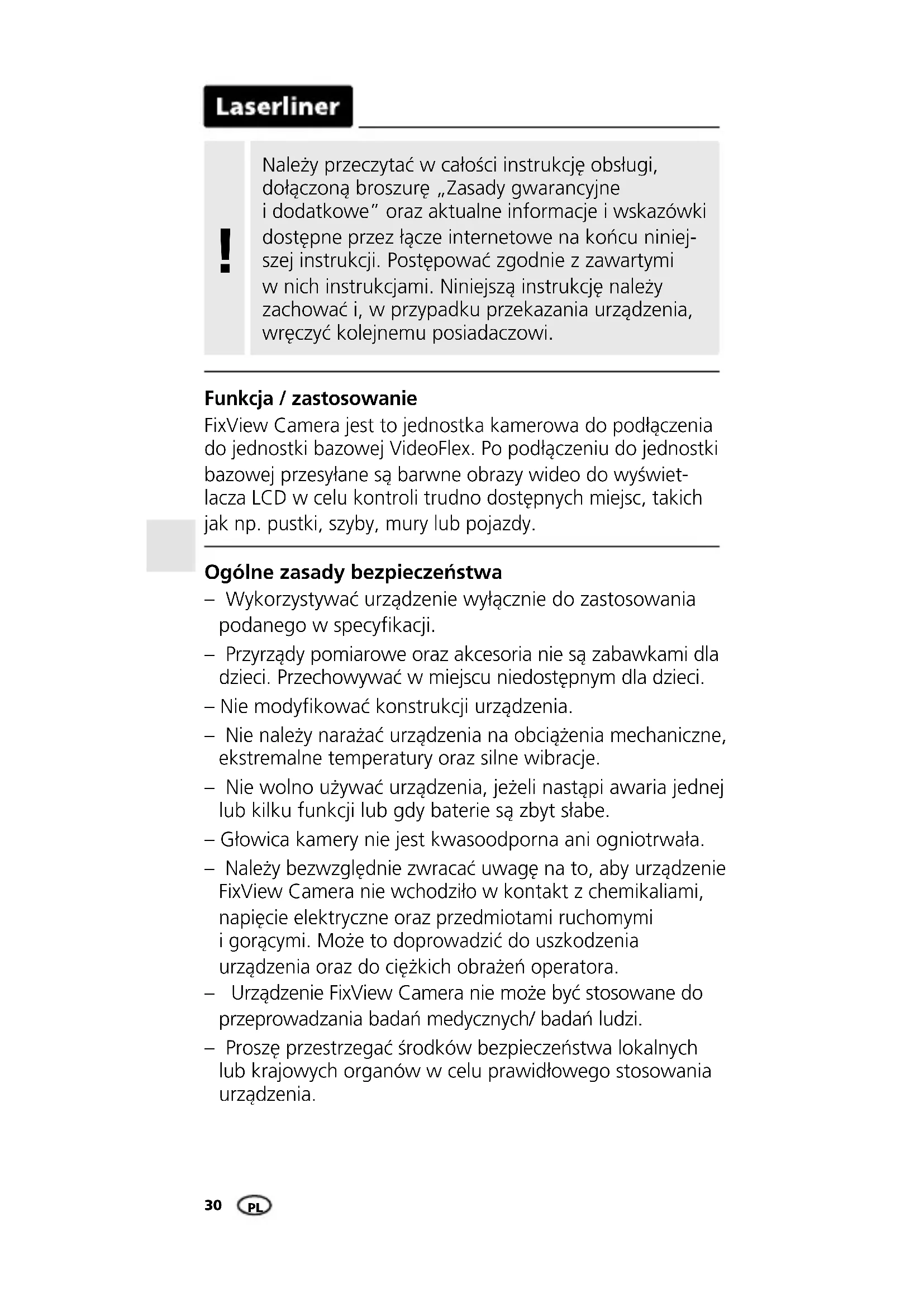

Funkcja / zastosowanie FixView Camera jest to jednostka kamerowa do podłączenia do jednostki bazowej VideoFlex. Po podłączeniu do jednostki bazowej przesyłane są barwne obrazy wideo do wyświet

lacza LCD w celu kontroli trudno dostępnych miejsc, takich jak np. pustki, szyby, mury lub pojazdy. Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie do zastosowania podanego wspecykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać wmiejscu niedostępnym dla dzieci. – Nie modykować konstrukcji urządzenia. – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje. – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe. – Głowica kamery nie jest kwasoodporna ani ogniotrwała. – Należy bezwzględnie zwracać uwagę na to, aby urządzenie FixView Camera nie wchodziło w kontakt z chemikaliami, napięcie elektryczne oraz przedmiotami ruchomymi i gorącymi. Może to doprowadzić do uszkodzenia urządzenia oraz do ciężkich obrażeń operatora. – Urządzenie FixView Camera nie może być stosowane do przeprowadzania badań medycznych/ badań ludzi. – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia. PLFixView Camera

Wskazówki odnośnie bezpieczeństwa Postępowanie ze sztucznym promieniowaniem optycznym (niem. rozporządzenie OStrV) Otwór wyjściowy LED – Urządzenie pracuje zdiodami LED grupy ryzyka RG 0 (grupa wolna, brak ryzyka) zgodnie zobowiązującymi normami dotyczącymi bezpieczeństwa fotobiologicznego (EN 62471:2008-09 in. / IEC/TR 62471:2006-07 in.) waktualnych wersjach. – Dostępne promieniowanie diod LED nie ma szkodliwego wpływu na ludzkie oko iludzką skórę, pod warunkiem wykorzystywania urządzenia zgodnie zprzeznaczeniem iw rozsądnie przewidywalnych warunkach. Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie zprzepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stoso- wania np. w szpitalach, w samolotach, na stacjach paliw oraz wpobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia elektroniczne. Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przechowywać urządzenie wczystym, suchym miejscu. – Urządzenie nie nadaje się do przeprowadzania pomiarów w pobliżu niebezpiecznego napięcia. Dlatego w przypadku pomiarów w pobliżu obiektów elektrycznych należy zawsze zwracać uwagę na to, aby elementy przewodzące nie były pod napięciem. Brak napięcia oraz zabezpieczenie przed ponownym włączeniem urządzeń należy zapewnić odpowiednimi działaniami. PL32

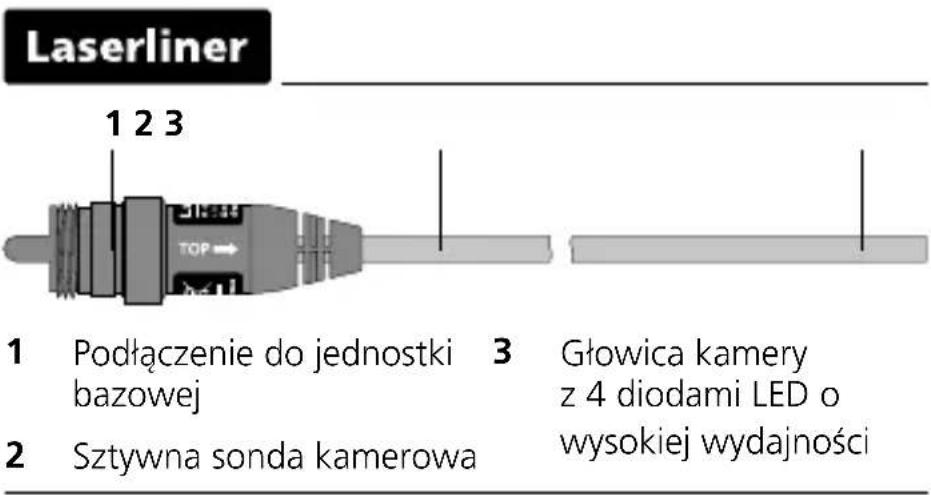

Podłączenie do jednostki bazowej Sztywna sonda kamerowa Głowica kamery z 4 diodami LED o wysokiej wydajności

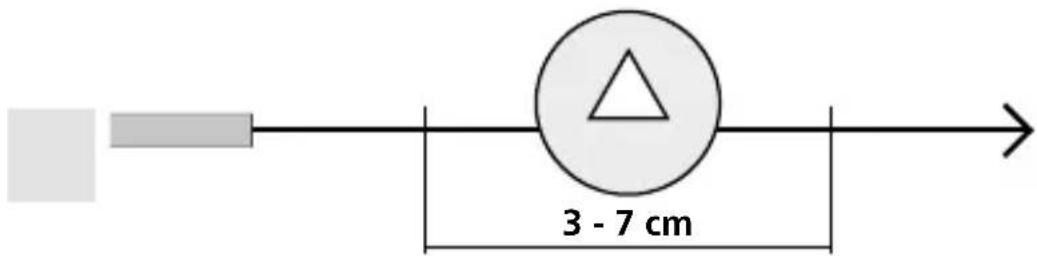

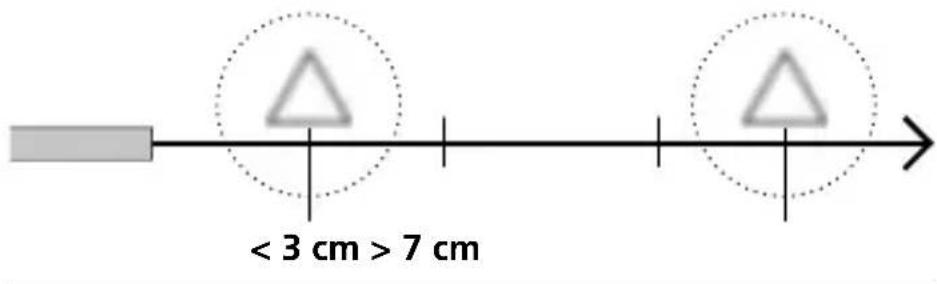

Zakres głębi ostrości Obiekty leżące daleko poza obszarem ogniskowania mogą być nieostre. FixView Camera przekazuje ostry obraz w obszarze 3 - 7 cm przed głowicą kamery. < 3 cm > 7 cm

Podłączenie sondy kamerowej PLFixView Camera

Dane techniczne Zastrzega się możliwość zmian technicznych. 20W05 Typ kamery Czujnik obrazu CMOS Głowica kamery 4 mm Stopień ochrony głowicy kamery wodoodporna, IP 67 Diody LED głowicy kamery 4 Rozdzielczość kamery 320 x 240 pikseli Pole widzenia 63° Ognisko kamery F3 cm - F7 cm Średnica sondy kamerowej 4 mm Długość sondy kamerowej 40 cm Minimalny promień gięcia 0 mm Warunki pracy 0°C … 60°C, wilgotność powietrza maks. 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym Warunki przechowywania -20°C … 80°C, wilgotność powietrza maks. 85% wilgotności względnej, bez skraplania Masa 24 g Wymiary (szer. x wys. x gł.) 18 x 459 x 18 mm Przepisy UE i usuwanie Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AJK PL34 Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.
