FixView Camera - Videocamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Video-inspectiecamera
Merk	Laserliner
Model	FixView Camera
Beeldsensor	CMOS
Sondediameter	4 mm
Sondelengte	40 cm
Cameraresolutie	320 x 240 pixels
Gezichtsveld	63°
Scherpstelafstand (scherptegebied)	3 cm tot 7 cm
LED-verlichting	4 LED's
Beschermingsgraad camerakop	IP67 (waterbestendig)
Minimale buighoek	0 mm (stijve sonde)
Gewicht	24 g
Afmetingen (L x H x D)	18 x 459 x 18 mm
Werkomstandigheden	0°C tot 60°C, max. luchtvochtigheid 85% rH, niet condenserend
Opslagomstandigheden	-20°C tot 80°C, max. luchtvochtigheid 85% rH, niet condenserend
Compatibiliteit	VideoFlex-basiseenheid (niet meegeleverd)
Beoogd gebruik	Visuele inspectie in holtes, putten, metselwerk, voertuigen
Onderhoud en reiniging	Licht vochtige doek, geen oplosmiddelen of schurende producten
Veiligheidsvoorschriften	Niet gebruiken in de buurt van gevaarlijke spanningen; buiten bereik van kinderen houden
Regelgeving	Conform de EMC-richtlijn 2014/30/EU en WEEE

Veelgestelde vragen - FixView Camera Laserliner

Werkt de FixView Camera zelfstandig?

Nee, de FixView Camera is een camera-eenheid die moet worden aangesloten op de VideoFlex-basiseenheid (niet meegeleverd) om beelden weer te geven.

Wat is de resolutie van de camera?

De resolutie van de CMOS-sensor is 320 x 240 pixels.

Is de sondediameter geschikt voor nauwe ruimtes?

Ja, met een diameter van slechts 4 mm kan de sonde in zeer kleine openingen doordringen.

Hoe reinig ik de camera?

Reinig alle onderdelen met een licht vochtige doek. Vermijd schoonmaakproducten, schurende middelen of oplosmiddelen.

Wat zijn de temperatuuromstandigheden voor gebruik van de FixView Camera?

De camera werkt in een temperatuurbereik van 0°C tot 60°C en kan worden opgeslagen tussen -20°C en 80°C.

Is de camerakop waterdicht?

Ja, de camerakop heeft beschermingsgraad IP67, waardoor deze waterbestendig is (tijdelijke onderdompeling).

Wat is de optimale scherpstelafstand?

Het scherptegebied ligt tussen 3 cm en 7 cm voor de camerakop.

Kan ik deze camera gebruiken voor een medisch onderzoek bij een persoon?

Nee, het is ten strengste verboden de FixView Camera te gebruiken voor medische onderzoeken bij personen.

Wat te doen bij storing?

Gebruik het instrument niet meer als een of meerdere functies niet meer werken of als de acculading laag is. Neem contact op met de klantenservice.

Waar vind ik aanvullende veiligheidsinformatie?

Raadpleeg de website laserliner.com/info?an=AJK voor aanvullende opmerkingen en veiligheidsvoorschriften.

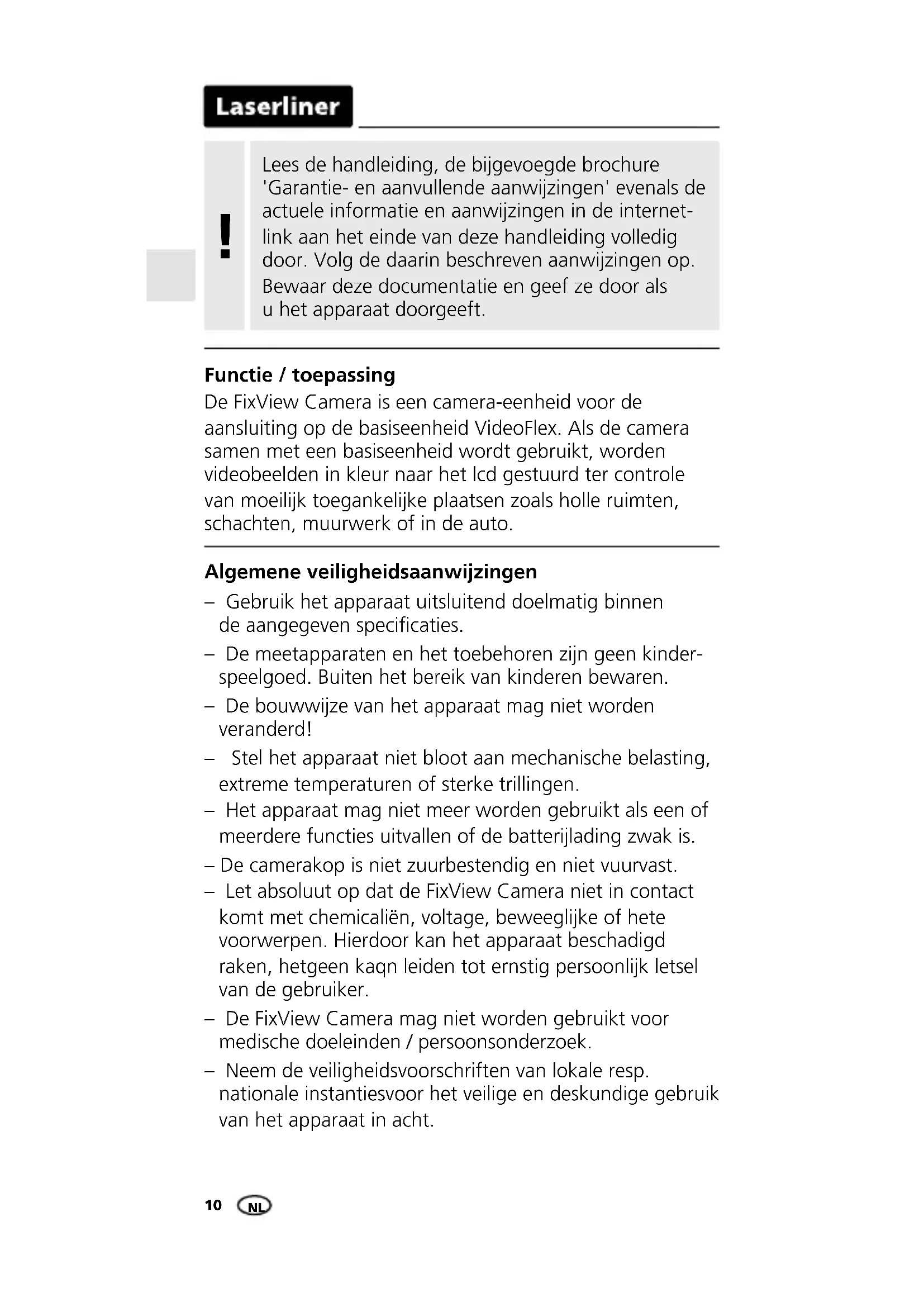

GEBRUIKSAANWIJZING FixView Camera Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waarin beschreiben aanwijzingen op. Bewaar deze documentationatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De FixView Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid worden gezruikt, worden videobeelden in kleur maar hetLCD gestuurd ter controle van moeilijk toegankelijkkeplaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittallen of de batterijlading zwak is.
• De camerakop is niet zuurbestendig en niet yuuryast.
• Let absolut op dat de FixView Camera Niet in contact komt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De FixView Camera mag zich worden gezruikt voor medische doeleinden / personsonderzoek.

• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het verilige en deskundige gebruik van het apparaat inRCT.

• Het apparaat is nicht geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties algijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd�.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RGO (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veriligheid (EN 62471:2008-09w/IEC/TR 62471:2006-07w) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijkke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermiid het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

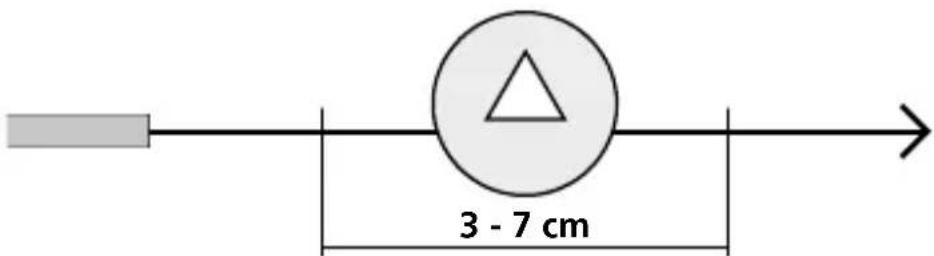

1 Scherpte-diepte-bereik De FixView Camera levert scherpe beelden in het bereik van 3 - 7 cm voor de camera.

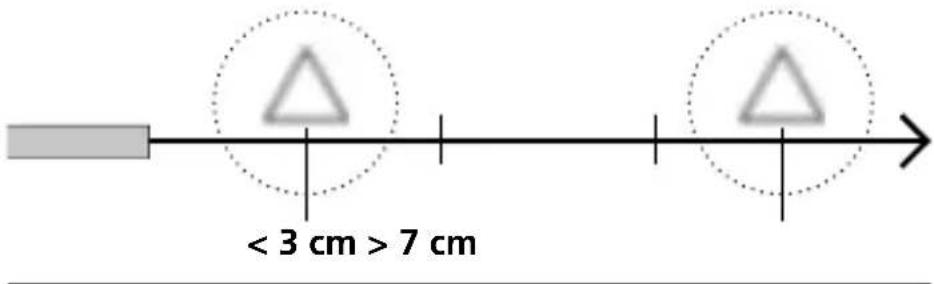

Objecten die ver bieten het bereik van de focus liggen, können onscherp worden weergegeven.

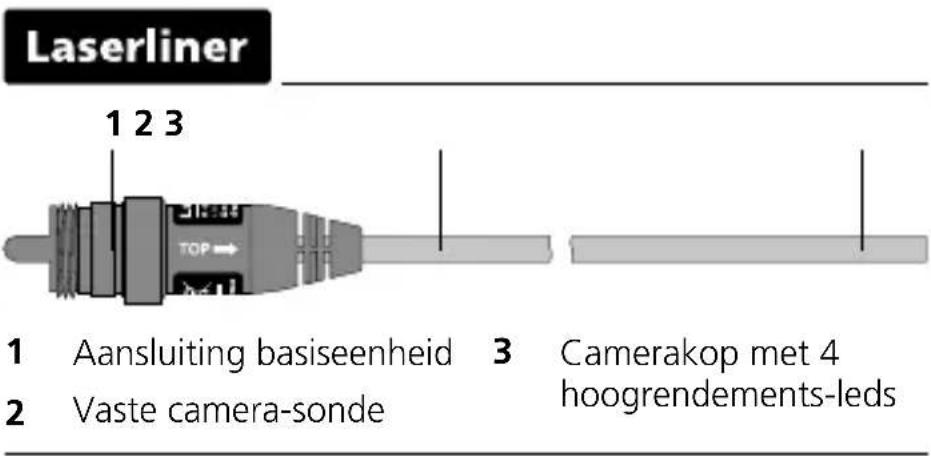

Aansluiting camera-sonde

Technische gegevens Technische wijzigingen voorbehouden. 20W05
Cameratype CMOS-fotosensor
Camerakop 4 mm
Beschermingsklasse camerakop	waterbestendig, IP 67
Leds camerakop 4
Resolutie camera 320 x 240 pixel
Zichtveld 63°
Camerafocus F3 cm - F7	cm
Diameter camera-sonde	4 mm
Lengte camera-sonde 40	cm
Minimale buigradius 0 mm
Werkomstandigheden	0°C ... 60°C, luchtvochtigkeit max. 85% rH, nicht-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden	-20°C ... 80°C, luchtvochtigkeit max. 85% rH, niet-condenserend
Gewicht 24 g
Afmetingen (B x H x D)	18 x 459 x 18 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlij voor oude elektrische en elektronische apparatuur geschaffen verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AJK
