FixView Camera - Câmara de vídeo Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção de vídeo
Marca	Laserliner
Modelo	FixView Camera
Sensor de imagem	CMOS
Diâmetro da sonda	4 mm
Comprimento da sonda	40 cm
Resolução da câmera	320 x 240 pixels
Campo de visão	63°
Foco (zona de nitidez)	3 cm a 7 cm
Iluminação LED	4 LEDs
Índice de proteção da cabeça da câmera	IP67 (resistente à água)
Ângulo de flexão mínimo	0 mm (sonda rígida)
Peso	24 g
Dimensões (C x A x P)	18 x 459 x 18 mm
Condições de trabalho	0°C a 60°C, umidade máx. 85% UR, não condensante
Condições de armazenamento	-20°C a 80°C, umidade máx. 85% UR, não condensante
Compatibilidade	Unidade base VideoFlex (não incluída)
Uso previsto	Inspeção visual em cavidades, poços, alvenaria, veículos
Manutenção e limpeza	Pano levemente úmido, sem solventes nem produtos abrasivos
Instruções de segurança	Não usar perto de tensões perigosas; fora do alcance de crianças
Regulamentação	Em conformidade com a diretiva EMC 2014/30/UE e WEEE

Perguntas frequentes - FixView Camera Laserliner

A FixView Camera funciona sozinha?

Não, a FixView Camera é uma unidade de câmera que deve ser conectada à unidade base VideoFlex (não incluída) para exibir as imagens.

Qual é a resolução da câmera?

A resolução do sensor CMOS é de 320 x 240 pixels.

O diâmetro da sonda é adequado para espaços estreitos?

Sim, com um diâmetro de apenas 4 mm, a sonda pode penetrar em aberturas muito finas.

Como limpar a câmera?

Limpe todos os componentes com um pano levemente úmido. Evite produtos de limpeza, produtos abrasivos ou solventes.

Quais são as condições de temperatura para usar a FixView Camera?

A câmera funciona em uma faixa de temperatura de 0°C a 60°C e pode ser armazenada entre -20°C e 80°C.

A cabeça da câmera é à prova d'água?

Sim, a cabeça da câmera possui proteção IP67, o que a torna resistente à água (imersão temporária).

Qual é a distância de foco ideal?

A zona de nitidez está entre 3 cm e 7 cm na frente da cabeça da câmera.

Posso usar esta câmera para exame médico em uma pessoa?

Não, é estritamente proibido usar a FixView Camera para exames médicos em pessoas.

O que fazer em caso de mau funcionamento?

Não use mais o instrumento se uma ou mais funções não funcionarem mais ou se o nível de carga da bateria estiver baixo. Entre em contato com o serviço pós-venda.

Onde posso encontrar informações adicionais sobre segurança?

Consulte o site laserliner.com/info?an=AJK para observações complementares e instruções de segurança.

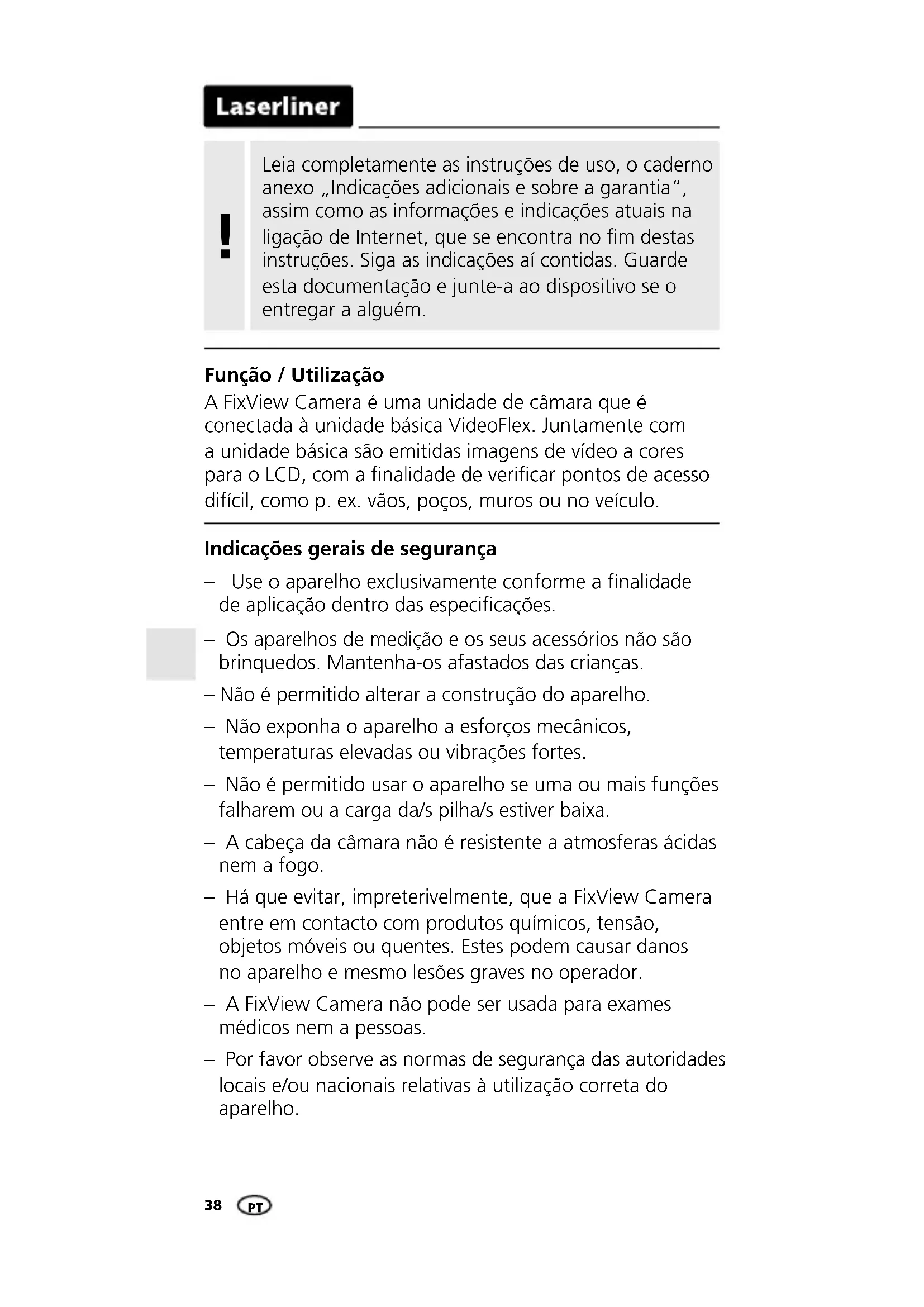

MANUAL DE UTILIZADOR FixView Camera Laserliner

Leia Completely as instruções de uso, o caderno anexo „Indicações adiconais e sobre a garantia“, assim como as informações e指示ões atuais na ligação de Internet, que se encontrar no fim destas instruções. Siga as指示ões ai contidas. Guarde esta documentação e junte-a ao dispositivo se oentarra a algoém.

Função / Utilização

A FixView Camera é uma unidade de-camera que é connectada à unidadebineira VideoFlex. Juntamente com a unidadebineira são emitidas imagens de videoa cores para o LCD, com a finalidade de verificar pontos de acesso dificil, como p. ex. vaois, poços, muros ou no veiculo.

Indicações gerais de segurança

• Use o aparecido exclusivamente conforme a finalidade de aplicação dentro das espécografções.
• Os apareiros de medico e os seuas acessórios não são brinquados. Mantenha-os afastados das críancas.
• Não é permitido alterar a construição do aparelho.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas ou vibraçõesfortes.
• Não é permitido usar o aparecido se uma ou maisunistões falharem ou a entrega da/s pilha/s estiver baixa.
• ACESSÉ da camera não é resistente a atmoceras acidas nem a fogo.
• Ha que evitar, impreterivelmente, que a FixView Camera entre em contacto com produits químicos, tensão, objetos moveris ou quentes. Estes podem causar danos no aparecido e mesmo lesões graves no operador.
• A FixView Camera não pode ser usada para exames médicos nem a pessoas.

• Por favor observe as normas de segurarca das autoridades locais e/ou nationals relativas à utilizesao correta do aparelho.

• O aparecido não é apropriadó para medicoes perto de tenções perigosas. Por isto, para realizar medicções perto de instalações electrolycas, assegure-se sempre da isença de tensão de componentes com conduivência electrolytica. A isença de tensão e a proteção contra a conexão tíme de estar garantidas por medicas adequadas.

Indicações de segurarca

Manuseio de radiação ortica artificial segudo o regulamento sobre radiação ortica

Abertura para saía LED

• O aparelho trabajo com LEDs do grupo de risco RG 0 (gronto isento, sem risco) nos termos das normas vigentes para segurarça fotobiológica (EN 62471:2008-09ff / IEC/ TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediente uma utilização correta e condições razoavelmente previsíveis, a radiação accesível dos LEDs é inofensiva para o olho humano e a pele humana.

Indicações de segurarça

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valore limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operações locais, como p. ex. em hospitais, avões, estações de service, ou perto de pessoas com pacemarkers. Existe a possibídale de uma influência ou perturbação perigosa de apareiros eletrónicos e devo a apareiros eletrónicos.

Indicações sobre manutençao e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, produits abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

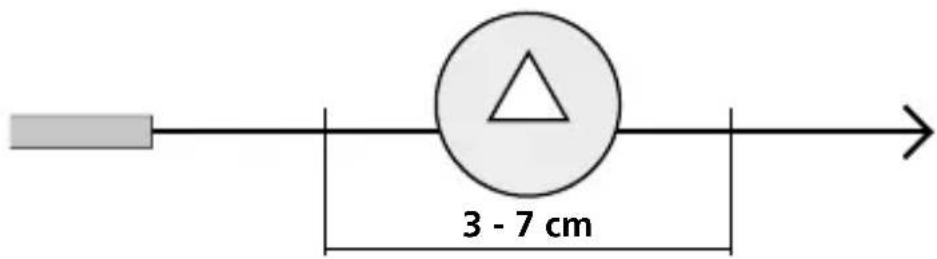

1 Margem de profundidade de campo

A FixView Camera fornece imagens nítidas numa margem de 3 - 7 cm àrente da性和a webcam.

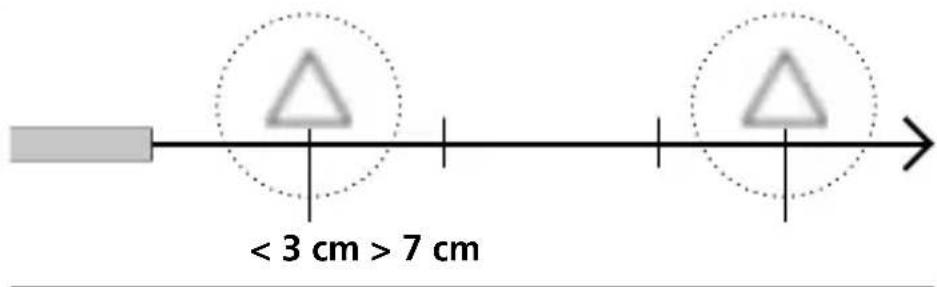

Os objetos que estejam mucho fora da zona de focagem podem aparecer desfocados.

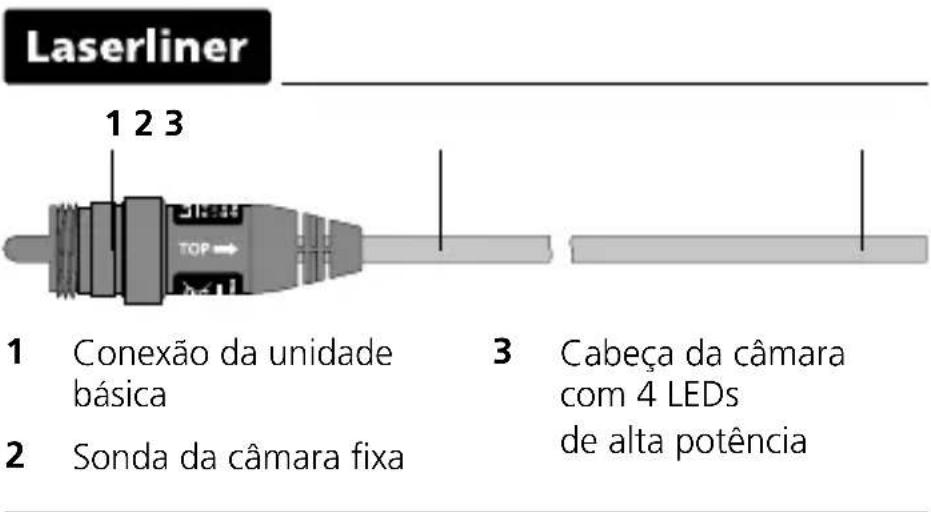

2 Conexão da sonda da-camera

Dados téncios	Sujeito a alterações tínicas. 20W05
Tipo de-camera Sensor de	imagem CMOS
Cabeça da-camera 4 mm
Tipo de proteção da-camera da-camera	à prova de água, IP 67
LEDs da-camera da-camera	4
Resolução da-camera 320	x 240 pixel
Campo visual 63°
Focagem da-camera F3 cm	- F7 cm
Diâmetro da sonda da-camera	4 mm
Comprimento da sonda da-camera	40 cm
Raio de curvatura minimo	0 mm
Condições de trabalho	0°C ... 60°C, humididade de ar max. 85% rH, sem condensação, alta de trabalho max. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 80°C, humididade de ar max. 85% rH, sem condensação
Peso 24 g
Dimensoes (L x A x P) 18 x	459 x 18 mm

Disposicao da UE e eliminação

O aparelho respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE.

Este produit é um aparelhoétrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhosétricos e eletrónicos usados.

Mais instruções de segurar e指示os adiconais em:

http://laserliner.com/info?an=AJK

Laserliner

FixView Camera

SERVICE

Umarex GmbH & Co. KG

-Laserliner
