FixView Camera - Videocamera Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione video
Marca	Laserliner
Modello	FixView Camera
Sensore d'immagine	CMOS
Diametro della sonda	4 mm
Lunghezza della sonda	40 cm
Risoluzione della telecamera	320 x 240 pixel
Campo visivo	63°
Fuoco (zona di nitidezza)	da 3 cm a 7 cm
Illuminazione LED	4 LED
Grado di protezione testa della telecamera	IP67 (resistente all'acqua)
Angolo di piegatura minimo	0 mm (sonda rigida)
Peso	24 g
Dimensioni (L x A x P)	18 x 459 x 18 mm
Condizioni di lavoro	0°C a 60°C, umidità max. 85% rH, non condensante
Condizioni di conservazione	-20°C a 80°C, umidità max. 85% rH, non condensante
Compatibilità	Unità base VideoFlex (non inclusa)
Uso previsto	Ispezione visiva in cavità, pozzi, muratura, veicoli
Manutenzione e pulizia	Panno leggermente umido, non utilizzare solventi né abrasivi
Avvertenze di sicurezza	Non utilizzare in prossimità di tensioni pericolose; tenere fuori dalla portata dei bambini
Normative	Conforme alla direttiva CEM 2014/30/UE e RAEE

Domande frequenti - FixView Camera Laserliner

La FixView Camera funziona da sola?

No, la FixView Camera è un'unità telecamera che deve essere collegata all'unità base VideoFlex (non inclusa) per visualizzare le immagini.

Qual è la risoluzione della telecamera?

La risoluzione del sensore CMOS è di 320 x 240 pixel.

Il diametro della sonda è adatto a spazi stretti?

Sì, con un diametro di soli 4 mm, la sonda può penetrare in aperture molto sottili.

Come pulire la telecamera?

Pulire tutti i componenti con un panno leggermente umido. Evitare detergenti, prodotti abrasivi o solventi.

Quali sono le condizioni di temperatura per utilizzare la FixView Camera?

La telecamera funziona in un intervallo di temperatura da 0°C a 60°C e può essere conservata tra -20°C e 80°C.

La testa della telecamera è impermeabile?

Sì, la testa della telecamera gode di una protezione IP67, che la rende resistente all'acqua (immersione temporanea).

Qual è la distanza di messa a fuoco ottimale?

La zona di nitidezza è compresa tra 3 cm e 7 cm davanti alla testa della telecamera.

Posso usare questa telecamera per un esame medico su una persona?

No, è severamente vietato utilizzare la FixView Camera per esami medici su persone.

Cosa fare in caso di malfunzionamento?

Non utilizzare più lo strumento se una o più funzioni non funzionano più o se il livello di carica della batteria è basso. Contattare il servizio post-vendita.

Dove posso trovare informazioni aggiuntive sulla sicurezza?

Consultare il sito laserliner.com/info?an=AJK per ulteriori note e avvertenze di sicurezza.

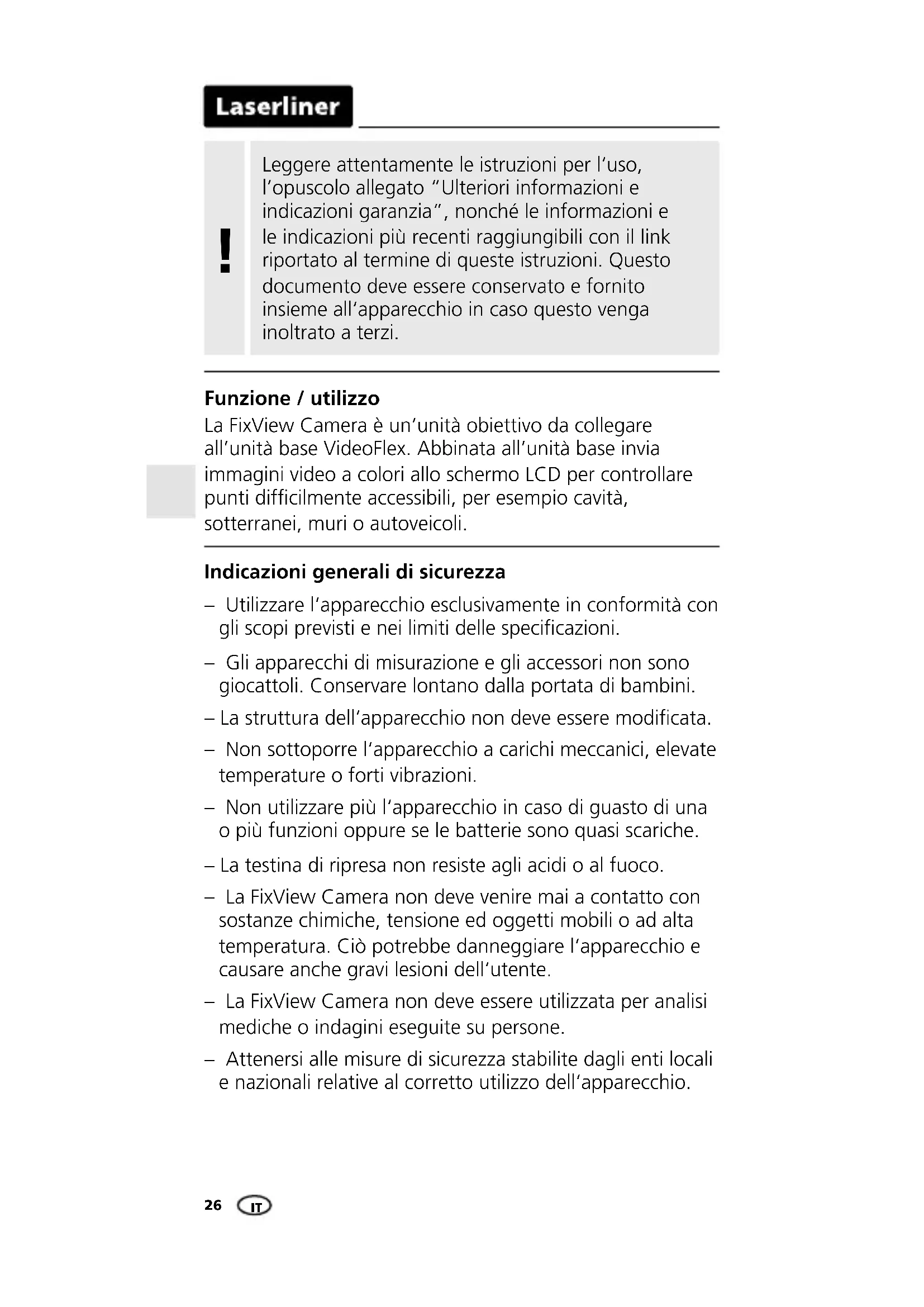

MANUALE UTENTE FixView Camera Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazionie eleindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questodocumento devese essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione /utilizzo

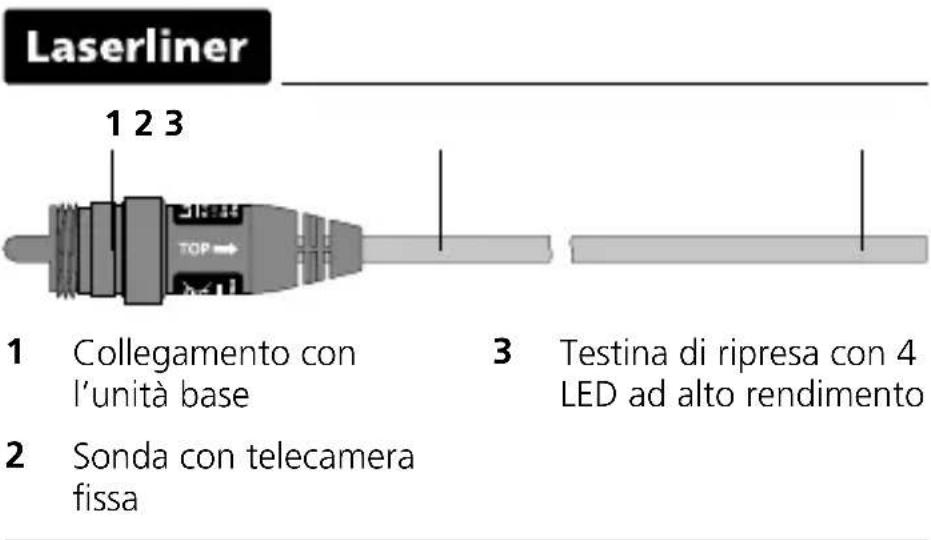

La FixView Camera è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficoltà accessibili, per esempio cavity, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono gliocattoli. Conservare lontano alla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
  -La testina di ripresa non resisteagli acidi o al fuoco.
• La FixView Camera non deveVenire mai a contatto con sostenze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La FixView Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.

• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitti non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tetedesca OStrV.

Aperture di uscita LED

• L'apparecchio funziona con LED apparomenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispetto are restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persona portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

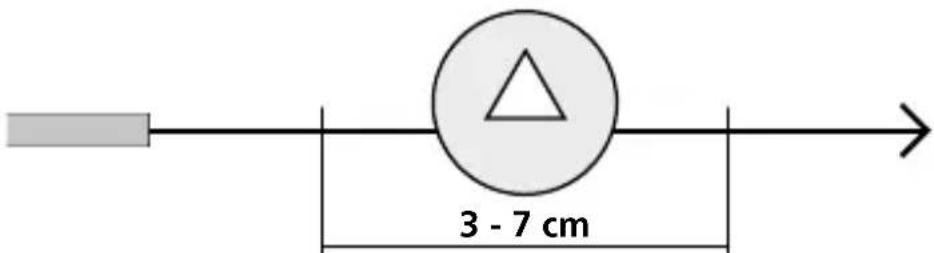

1 Profondità di campo La FixView Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un campo compreso tra 3 e 7 cm.

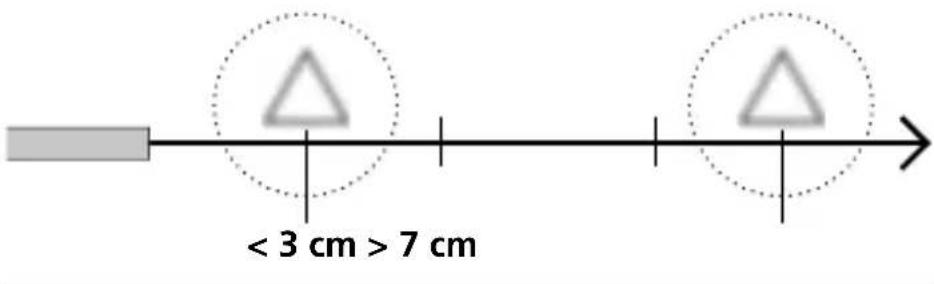

Le immagini degli oggetti molto al di fuori da但这a zona di messa a fuoco possono essere sfocate.

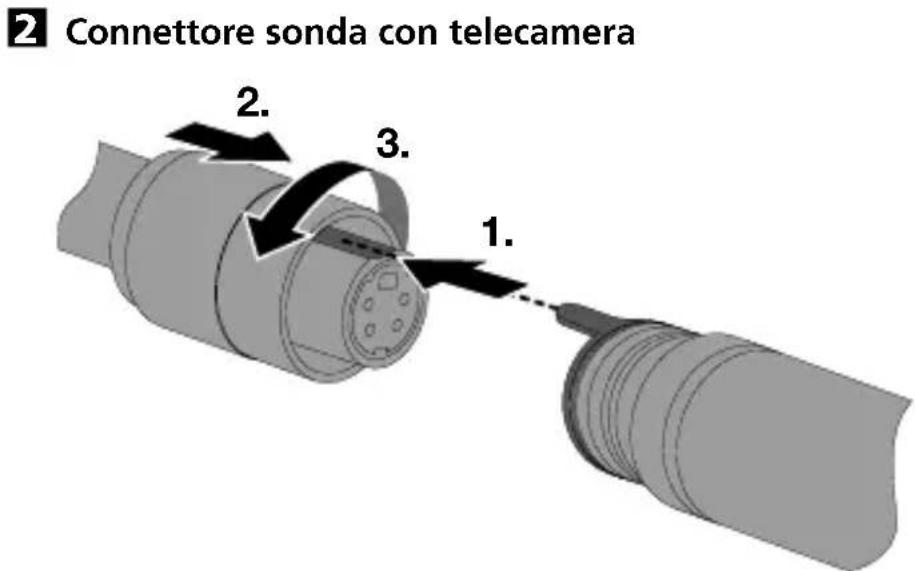

Dati tecnici	Con riserva di modifiche tecniche. 20W05
Tipodi telecamera Sensore CMOS
Testina di ripresa 4 mm
Grado di protezione testina di ripresa	resistente all'acqua, IP 67
LED testina di ripresa 4
Risoluzione telecamera 320 x 240 Pixel
Campo visivo 63°
Distanza facale F3 cm - F7 cm
Diametro sonda con teilecamera	4 mm
Lunghezza sonda con teilecamera	40 cm
Raggio di curvatura minimo	0 mm
Condizioni di lavoro	0°C ... 60°C, umidità dell'aria max. 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 80°C, umidità dell'aria max. 85% rH, non condensante
Peso 24 g
Dimensioni (L x A x P) 18	x 459 x 18 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza: http://laserliner.com/info?an AJK

Laserliner

1
