MANUALE UTENTE VideoPocket HD Laserliner

3x = Verticale spiegeling

4x=Uitgangsbeeld

3x = Réflexion verticale

4x=Image initiale

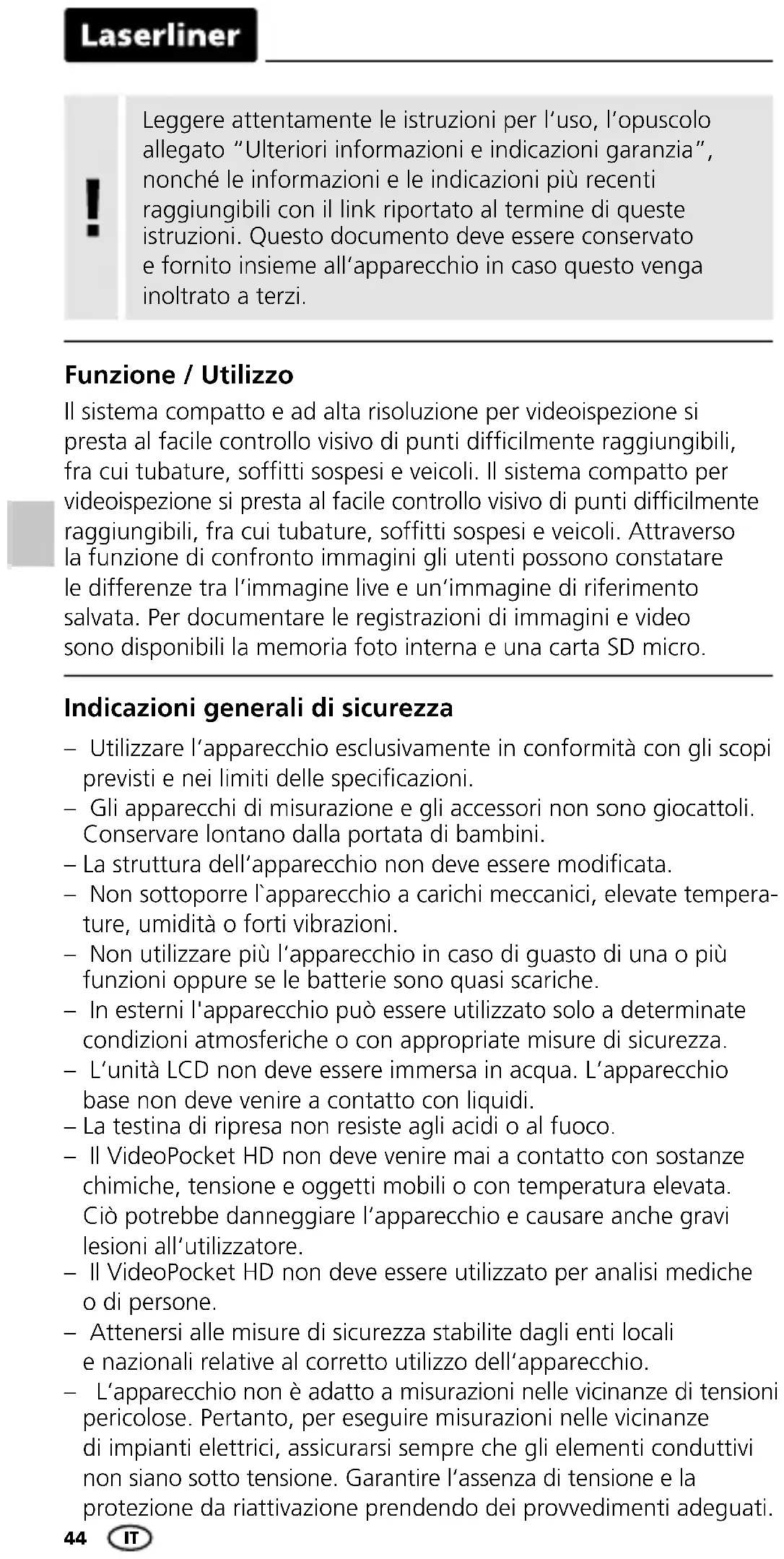

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Il sistema compatto e ad alta risoluzione per videoispezione si presta al facile controllo visivo di punti difficilmente raggiungibili, fra cui tubature, soffitti sospesi e veicoli. Il sistema compatto per videoispezione si presta al facile controllo visivo di punti difficilmente raggiungibili, fra cui tubature, soffitti sospesi e veicoli. Attraverso la funzione di confronto immagini gli utenti possono constatare le differenze tra l'immagine live e un'immagine di riferimento salvata. Per documentare le registrazioni di immagini e video sono disponibili la memoria foto interna e una carta SD micro.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio può essere utilizzato solo a determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
  – La testina di ripresa non resiste agli acidi o al fuoco.
• Il VideoPocket HD non deve venire mai a contatto con sostanze chimiche, tensione e oggetti mobili o con temperatura elevata. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni all'utilizzatore.
• Il VideoPocket HD non deve essere utilizzato per analisi mediche o di persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 2 3

4 Laserline Vasoderm CCS-2.0.1 A250000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

5 6

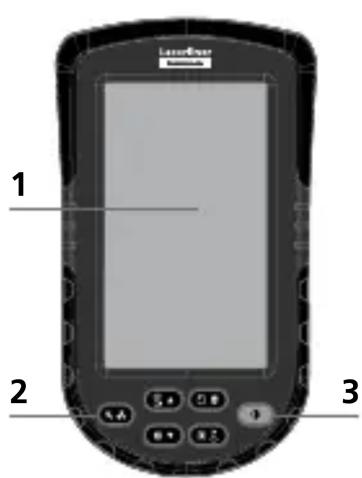

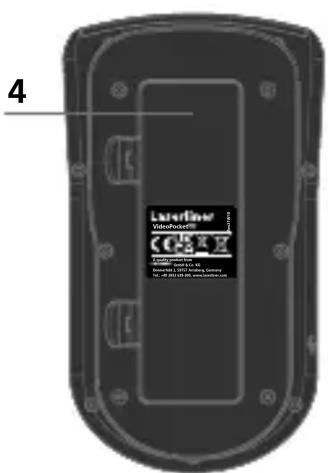

1 Display LC 4 Vano batterie
2 Tasti di avvio rapido 5 Slot scheda micro SD
3 ON / OFF 6 Interfaccia micro USB

Laserliner

a b c f d e

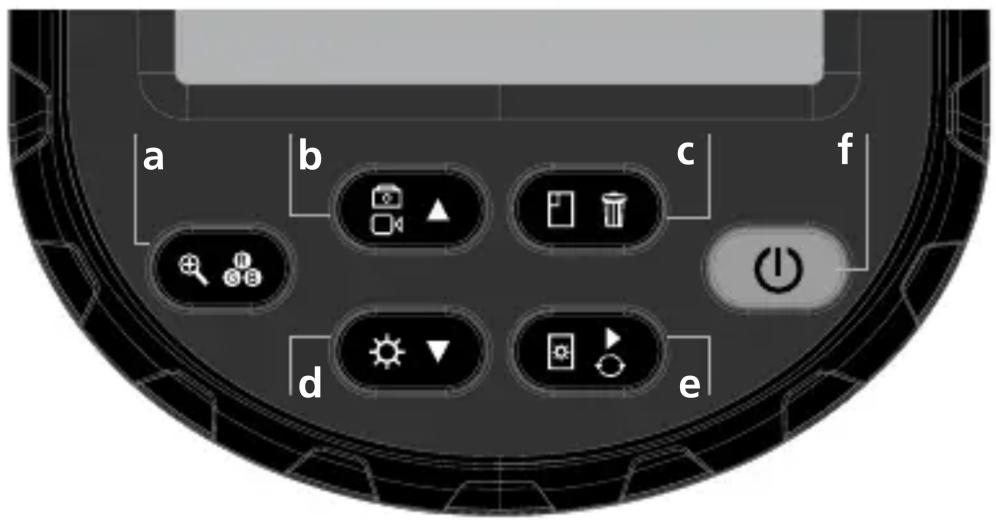

a Zoom a 4 livelli
b Registrazione di immagini e video Controllo menù "indietro"
c Galleria immagini e video Funzione di confronto immagini
d Distribuzione della luminosità Controllo menù "avanti"
e Regolazione contrasto
f ON/OFF

Ripresa 1 2 3

1 Testina di ripresa
2 LED's
3 Lente

Simboli

Stato delle pile

Visualizzazione luminosità

Visualizzazione contrasto

Zoom (4 livelli)

Scheda di memoria interna piena

Utensili

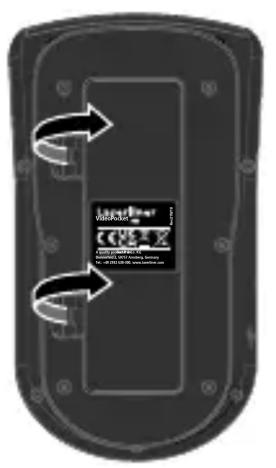

Aprire il vano batterie e introdurre le batterie (4 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

3 Inserimento della microscheda SD


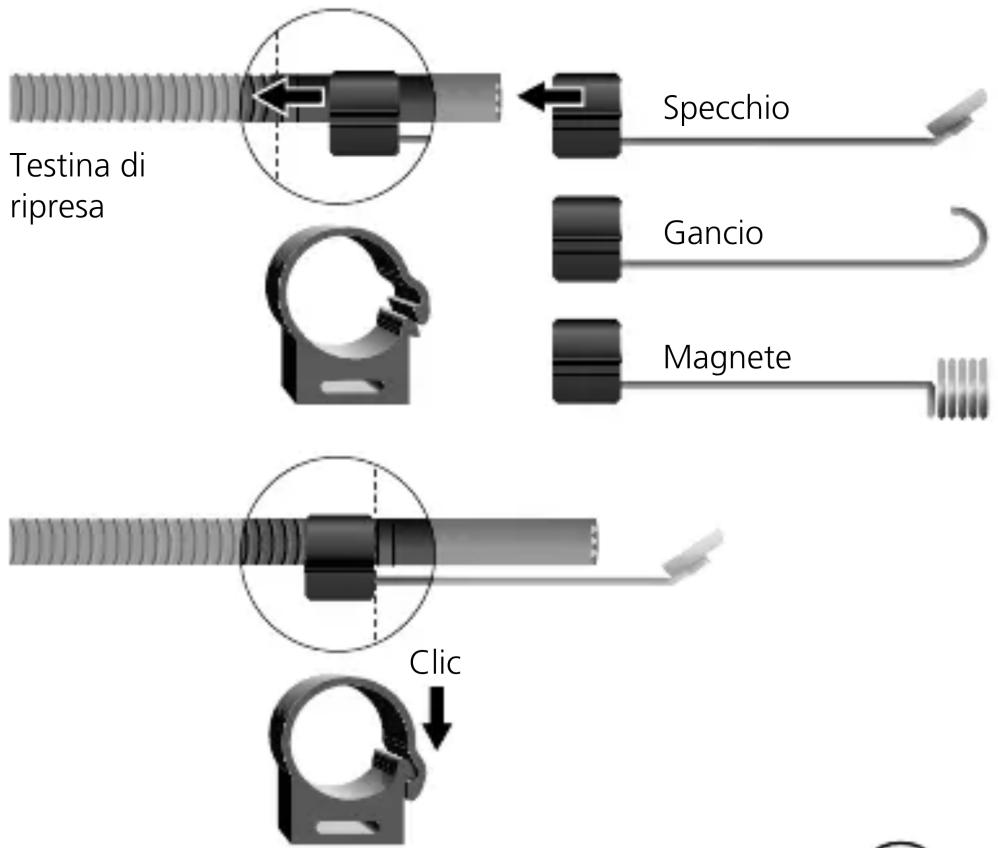

4 Fissaggio degli utensili

Testina di ripresa Specchio Gancio Magnete Clic

5 Registrazione immagini

Registrazione immagini

6 Registrazione immagini

1. Aprire immagine di riferimento premendo il tasto Galleria.

1. Selezionare immagine di riferimento con il tasto "avanti" e "indietro".

1. Confermare l'immagine di riferimento selezionata con il tasto Galleria.

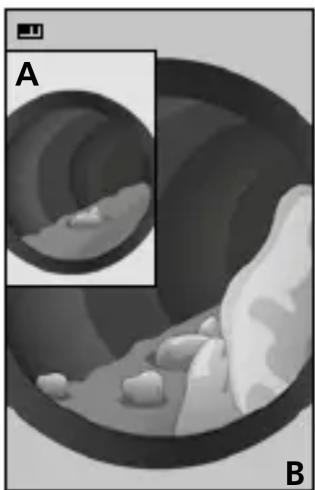

1. L'immagine di riferimento selezionata (A) compare sul display. Sullo sfondo scorre la visualizzazione live (B) di confronto. Per nascondere l'immagine di riferimento (A) premere il tasto Galleria.

Modalità video/registrazione video

1. Impostazione modalità video: Tenere premuto il tasto di registrazione immagini e video per 3 secondi. La registrazione video si avvia automaticamente.

1. Per terminare la registrazione video premere nuovamente il tasto.

8 Riproduzione di registrazioni video

1. Aprire video salvati.

1. Selezionare immagine di riferimento con il tasto "avanti" e "indietro". I video sono contrassegnati con un simbolo "PLAY" (▶).

1. Riprodurre video con il tasto "PLAY".

9 Cancellare immagine/video

1. Aprire media salvati premendo il tasto Galleria.

1. Selezionare immagine/video con il tasto "avanti" e "indietro".

1. Per cancellare tenere premuto il tasto Galleria.

10 Zoom (4 livelli)

Premere il tasto

Commutazione colore/BN

Tenere premuto il tasto per 3 sec.

12 Luminosità (10 livelli)

Premere brevemente il tasto

B Contrasto (10 livelli)

Premere brevemente il tasto

14 Rotazione immagine

4x

1x

Tenere premuto il tasto di rotazione per 2 secondi.

3x

2x

Dall'immagine iniziale

1x = Immagine speculare orizzontale

2x = Rotazione a 180°

3x = Immagine speculare verticale

4x=Immagine iniziale

Trasmissione dati USB

I dati salvati sulla scheda SD possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Risoluzione del display 480 x 27	2 Pixel
Risoluzione telecamera 1280 x 7	20 Pixel
Lunghezza sonda	1 m
Diametro sonda 5 mm
Raggio di curvatura min.	30 mm
Lunghezza Testina di ripresa	35 mm
Diametro testa della teleca-mera	ø 5,2 mm
Campo visivo (FOV)	65°
Profondità di campo (DOF)	3 ... 8 cm
Durata di esercizio circa 4 ore
Tipo di display	Display a colori TFT da 4,3"
Numero di lampadine LED 6
Risoluzione immagine	JPEG
Risoluzione video MJPG (AVI)
Interfaccia Micro-USB
Grado di protezione sonda fotocamera	IP 67
Alimentazione elettrica 4 x 1,5V	LR6 (AA)
Condizioni di lavoro	-10°C ... 50°C, humedad del aire máx. 85% h.r., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condizioni di stoccaggio	-20°C ... 60°C, humedad del aire máx. 85% h.r., no condensante
Dimensioni (L x H x P) 85 x 155 x 32 mm
Peso	370 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:
