Tipo di prodotto	Videocamera di ispezione (VideoScope)
Marca	Laserliner
Modello	VideoScope Micro
Dimensioni (l × a × p)	85 × 235 × 60 mm
Peso (batterie incluse)	360 g
Alimentazione	4 batterie AA 1,5V LR6
Autonomia	Circa 6 ore
Schermo	TFT colore 2,4 pollici, risoluzione 320 × 240 pixel
Risoluzione della videocamera	640 × 480 pixel
Lunghezza della sonda	1 m
Diametro della sonda	4,5 mm
Diametro della testa della videocamera	5,5 mm
Grado di protezione (sonda)	IP67 (impermeabile fino a 1 m)
Illuminazione LED	6 LED, intensità regolabile (20% a 100%)
Zoom digitale	2x (100% a 200%)
Rotazione e specchio dell'immagine	Rotazione 180° e riflessione orizzontale
Accessori inclusi	Specchio, gancio, magnete
Campo visivo (FOV)	45°
Profondità di campo (DOF)	2 a 8 cm
Raggio di curvatura min. della sonda	30 mm
Temperatura di lavoro	-15°C a 50°C
Temperatura di stoccaggio	-20°C a 60°C
Umidità max. (lavoro)	85% UR, non condensante
Manutenzione e pulizia	Panno leggermente umido, nessun prodotto aggressivo
Istruzioni di sicurezza	Non utilizzare in prossimità di tensioni pericolose, sostanze chimiche o parti brucianti
Riciclaggio e smaltimento	Apparecchio, accessori e batterie da riciclare secondo le direttive locali
Garanzia	Utilizzare solo accessori originali, pena l'annullamento della garanzia

Domande frequenti - VideoScope Micro Laserliner

Che tipo di batterie utilizzare per il VideoScope Micro?

Utilizzare 4 batterie AA di tipo LR6 (alcaline). Aprire il vano batterie sul retro e inserirle rispettando la polarità indicata.

Come regolare l'illuminazione LED della videocamera?

Premere più volte il tasto di illuminazione LED: 1 volta = 20%, 2 volte = 40%, 3 volte = 60%, 4 volte = 80%, 5 volte = 100%.

La sonda della videocamera è impermeabile?

Sì, la sonda è protetta secondo l'indice IP67, il che significa che può essere immersa in acqua fino a 1 m di profondità. Assicurarsi di lasciare uno spazio di 10 cm tra il corpo e il liquido.

Come utilizzare lo zoom e la rotazione dell'immagine?

Premere brevemente il tasto di zoom per passare da 100% a 150% e poi 200%. Per la rotazione, tenere premuto il tasto per 2 secondi: 1 pressione = riflessione orizzontale, 2 pressioni = rotazione 180°.

Quali accessori sono forniti con il VideoScope Micro?

Il kit include uno specchio, un gancio e un magnete che si fissano sulla testa della videocamera per facilitare l'ispezione di aree difficili da raggiungere.

Come pulire l'apparecchio?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare prodotti di pulizia, abrasivi o solventi. Rimuovere le batterie prima di una conservazione prolungata.

Il VideoScope Micro può essere utilizzato per esami medici?

No, è severamente vietato utilizzare questo apparecchio per esami medici o su persone. È progettato solo per l'ispezione tecnica di tubi, cavità, muratura, ecc.

Cosa fare se la sonda flessibile diventa ruvida o deformata?

Ciò è normale con il tempo e non influisce sul funzionamento. Non è necessaria alcuna manutenzione o riparazione.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio, gli accessori o le batterie nei rifiuti domestici. Depositarli in un punto di raccolta appropriato (centro di riciclaggio, negozio) secondo le direttive locali per il riciclaggio di RAEE e batterie.

Posso utilizzare accessori non originali?

No, utilizzare solo accessori originali Laserliner. L'uso di accessori non appropriati annulla la garanzia e può danneggiare l'apparecchio.

MANUALE UTENTE VideoScope Micro Laserliner

3x = Verticale spiegeling

4x=Uitgangsbeeld

3x = Réflexion verticale

4x=Image initiale

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Conservare questi documenti e consegnarli assieme al prodotto se viene ceduto a terzi.

Uso previsto

Il sistema di videoispezione VideoScope Micro è adatto per il controllo visivo di punti difficili da raggiungere in tubi, cavità, pozzetti, muratura e veicoli a motore.

Indicazioni generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.

- La struttura dell'apparecchio non deve essere modificata.

- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

- Non utilizzare più l'apparecchio se una o più funzioni presentano un guasto, se l'alloggiamento risulta danneggiato o se la carica della batteria è bassa.

- In esterni l'apparecchio può essere utilizzato solo a determinate condizioni atmosferiche o con appropriate misure di sicurezza.

- L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.

– La testina di ripresa non resiste agli acidi o al fuoco.

- Il VideoScope Micro non deve venire mai a contatto con sostanze chimiche, tensione e oggetti mobili o con temperatura elevata. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni all'utilizzatore.

- Il VideoScope Micro non deve essere utilizzato per analisi mediche o di persone.

- La testina di ripresa può riscaldarsi intensamente durante il funzionamento e danneggiare oggetti sensibili sottoposti a ispezione.

- L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adequati.

- Utilizzare esclusivamente gli accessori originali. L'uso di accessori non conformi annulla la garanzia.

- Per garantire la Classe di protezione IP 67, la sonda della telecamera può essere immersa soltanto fino a una distanza di 10 cm dall'alloggiamento.

- Per un uso corretto dell'apparecchio attenersi alle avvertenze di sicurezza emanate dagli enti locali o nazionali.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 Display LC
2 Tasti di avvio rapido
3 Vano batterie
4 Cassetto accessori

a Zoom a 2 livelli / rotazione 180° / speculare
b LED di illuminazione +
c ON/OFF

Laserliner

Ripresa

1 Testina di ripresa
2 LED di illuminazione
3 Ottica

Simboli

Stato delle pile

LED di illuminazione

2.0×

Zoom (2 livelli)

Utensili

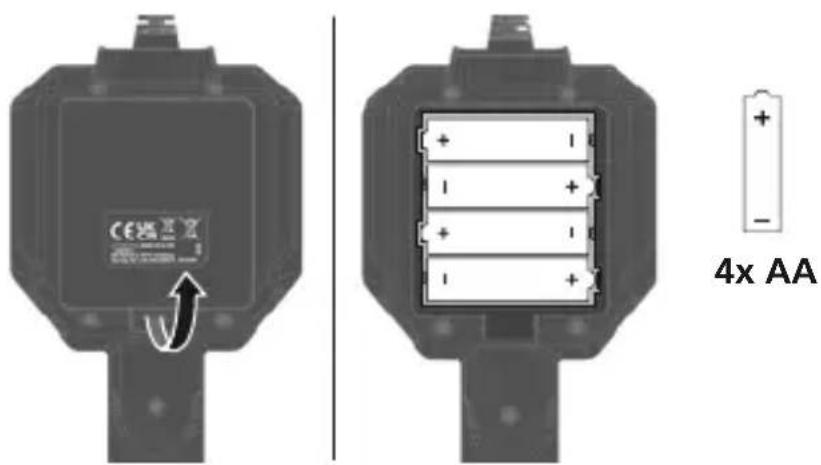

1 Inserimento e rimozione delle batterie

Aprire il vano batterie e introdurre le batterie (4 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità. Spegnere l'apparecchio prima di rimuovere le batterie.

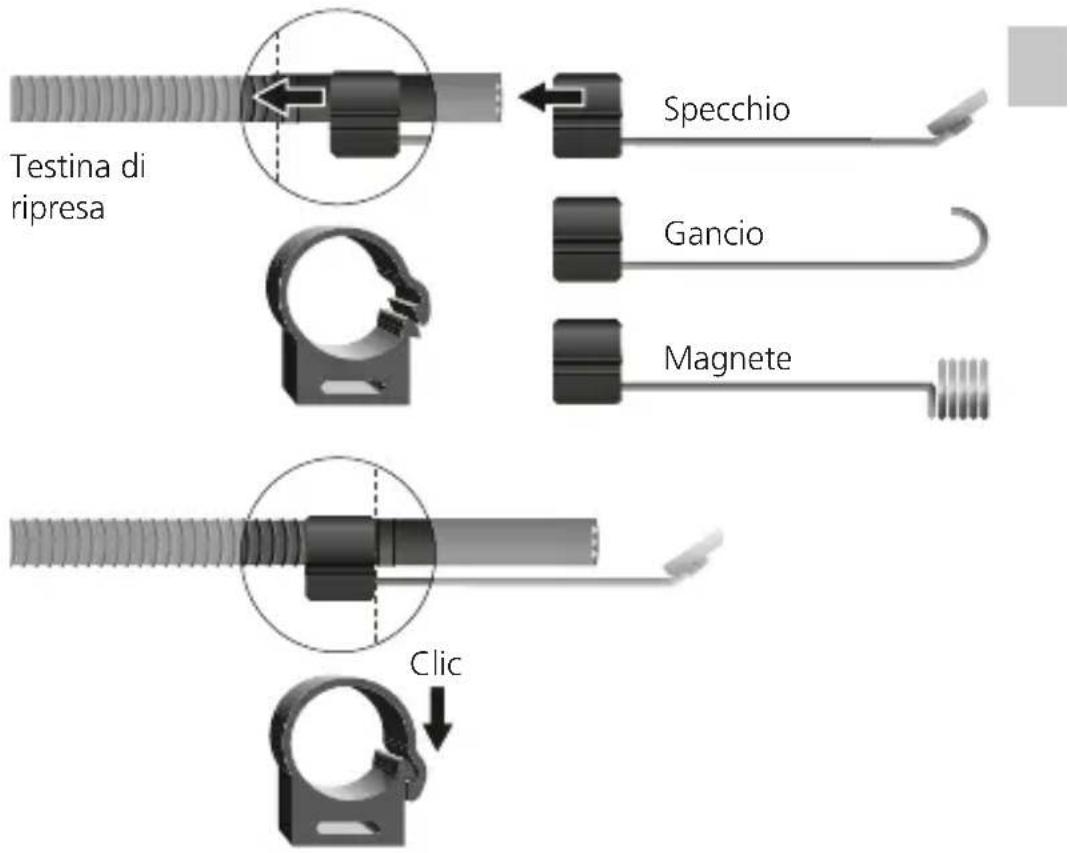

3 Fissaggio degli utensili

4 LED di illuminazione

Premere brevemente il tasto

$$ - = 100 \% $$

$$ 1x = 150 \% $$

$$ 2 x = 200 \% $$

6 Rotazione immagine

4x

1x

Tenere premuto il tasto di rotazione per 2 secondi.

Dall'immagine iniziale

1x = Immagine speculare orizzontale

2x = Rotazione a 180°

3x = Immagine speculare verticale

4x=Immagine iniziale

3x

2x

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Nota per l'utente

Con il tempo, la sonda flessibile della telecamera potrebbe non presentare più una condizione visivamente perfetta e regolare. Ciò non limita in alcun modo il funzionamento e non richiede l'assistenza o la riparazione dell'apparecchio.

Risoluzione del display	320 x 240 pixel
Risoluzione telecamera	640 x 480 pixel
Lunghezza sonda	1 m
Diametro sonda	4,5 mm
Raggio di curvatura min.	30 mm
Lunghezza Testina di ripresa	35 mm
Diametro testa della tele-camera	ø 5,5 mm
Campo visivo (FOV)	45°
Profondità di campo (DOF)	2 ... 8 cm
Durata di esercizio circa 6 ore
Tipo di display Display a colori	TFT da 2,4"
Numero di lampadine LED	6
Grado di protezione sonda fotocamera	IP 67
Alimentazione elettrica	4 x 1,5V LR6 (AA)
Condizioni di lavoro	-15°C ... 50°C, humedad del aire máx. 85% h.r., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condizioni di stoccaggio	-20°C ... 60°C, humedad del aire máx. 85% h.r., no condensante
Dimensioni (L x H x P) 85 x 23	5 x 60 mm
Peso 360 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica.

Le batterie possono essere rimosse dall'apparecchio senza distruzione utilizzando gli utensili disponibili in commercio.

Provvedere alla raccolta separata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER.

Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza:

Verifica le disposizioni del tuo Cumune.
