VideoScope Micro - Caméra vidéo Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo d'inspection (VideoScope)
Marque	Laserliner
Modèle	VideoScope Micro
Dimensions (l × h × p)	85 × 235 × 60 mm
Poids (piles incluses)	360 g
Alimentation	4 piles AA 1,5V LR6
Autonomie	Environ 6 heures
Écran	TFT couleur 2,4 pouces, résolution 320 × 240 pixels
Résolution de la caméra	640 × 480 pixels
Longueur de la sonde	1 m
Diamètre de la sonde	4,5 mm
Diamètre de la tête de caméra	5,5 mm
Indice de protection (sonde)	IP67 (étanche jusqu'à 1 m)
Éclairage LED	6 LEDs, intensité réglable (20% à 100%)
Zoom numérique	2x (100% à 200%)
Rotation et miroir de l'image	Rotation 180° et réflexion horizontale
Accessoires inclus	Miroir, crochet, aimant
Champ de vision (FOV)	45°
Profondeur de champ (DOF)	2 à 8 cm
Rayon de courbure min. de la sonde	30 mm
Température de travail	-15°C à 50°C
Température de stockage	-20°C à 60°C
Humidité max. (travail)	85% RH, non condensante
Entretien et nettoyage	Chiffon légèrement humide, pas de produits agressifs
Consignes de sécurité	Ne pas utiliser à proximité de tensions dangereuses, de produits chimiques ou de pièces brûlantes
Recyclage et élimination	Appareil, accessoires et piles à recycler selon les directives locales
Garantie	Utiliser uniquement des accessoires d'origine sous peine d'annulation

FOIRE AUX QUESTIONS - VideoScope Micro Laserliner

Quel type de piles utiliser pour le VideoScope Micro ?

Utilisez 4 piles AA de type LR6 (alcalines). Ouvrez le compartiment à piles à l'arrière et insérez-les en respectant la polarité indiquée.

Comment régler l'éclairage LED de la caméra ?

Appuyez plusieurs fois sur la touche d'éclairage LED : 1 fois = 20%, 2 fois = 40%, 3 fois = 60%, 4 fois = 80%, 5 fois = 100%.

La sonde de la caméra est-elle étanche ?

Oui, la sonde est protégée selon l'indice IP67, ce qui signifie qu'elle peut être immergée dans l'eau jusqu'à 1 m de profondeur. Veillez à laisser un espace de 10 cm entre le boîtier et le liquide.

Comment utiliser le zoom et la rotation de l'image ?

Appuyez brièvement sur la touche de zoom pour passer de 100% à 150% puis 200%. Pour la rotation, maintenez la touche enfoncée 2 secondes : 1 appui = réflexion horizontale, 2 appuis = rotation 180°.

Quels accessoires sont fournis avec le VideoScope Micro ?

Le kit comprend un miroir, un crochet et un aimant qui se fixent sur la tête de la caméra pour faciliter l'inspection de zones difficiles d'accès.

Comment nettoyer l'appareil ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de récurants ou de solvants. Retirez les piles avant un stockage prolongé.

Le VideoScope Micro peut-il être utilisé pour des examens médicaux ?

Non, il est strictement interdit d'utiliser cet appareil pour des examens médicaux ou sur des personnes. Il est conçu uniquement pour l'inspection technique de tuyaux, cavités, maçonnerie, etc.

Que faire si la sonde flexible devient rugueuse ou déformée ?

Cela est normal avec le temps et n'affecte pas le fonctionnement. Aucune maintenance ou réparation n'est nécessaire.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil, les accessoires ou les piles avec les ordures ménagères. Déposez-les dans un point de collecte approprié (déchèterie, magasin) conformément aux directives locales de recyclage des DEEE et piles.

Puis-je utiliser des accessoires non originaux ?

Non, utilisez uniquement des accessoires d'origine Laserliner. L'utilisation d'accessoires non appropriés annule la garantie et peut endommager l'appareil.

MODE D'EMPLOI VideoScope Micro Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Le système d'inspection vidéo VideoScope Micro facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles.

Consignes de sécurité générales

- Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.

- Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.

- Il est interdit de modifier la construction de l'instrument.

- Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.

- N'utilisez plus l'appareil lorsqu'une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou si la charge de la batterie est très faible.

- Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides.

- La tête de la caméra ne résiste pas aux acides ni au feu.

- Il est indispensable de faire attention à ce que le VideoScope Micro n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.

- Il est interdit d'utiliser le VideoScope Micro pour des examens médicaux/effectués sur des personnes.

- Il est possible que la tête de la caméra chauffe beaucoup pendant le fonctionnement ce qui peut entraîner des endommagements des objets sensibles inspectés.

- L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

- Utiliser uniquement des accessoires d'origine. Le droit à la garantie expire en cas d'utilisation d'accessoires inappropriés.

- Afin de garantir la classe de protection IP 67, plonger la sonde de la caméra dans un liquide en veillant à laisser un espace sans contact de 10 cm entre le boîtier et le liquide.

- Veuillez respecter les consignes de sécurité des autorités locales et/ou nationales pour une utilisation conforme de l'appareil.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

1 2 Laserline

3 C1812

2 a b c

1 Affichage à cristaux liquides
2 Touches directes
3 Compartiment à piles
4 Compartiment pour les accessoires

a Zoom 2 fois / rotation 180° / réflexion
b Éclairage DEL +
c ON/OFF

Laserliner

Caméra

1 2 3

1 Tête de la caméra
2 Éclairage DEL
3 Optique

Symbole

État de charge des piles

Éclairage DEL

2.0×

Zoom 2 fois

Werkzeuge

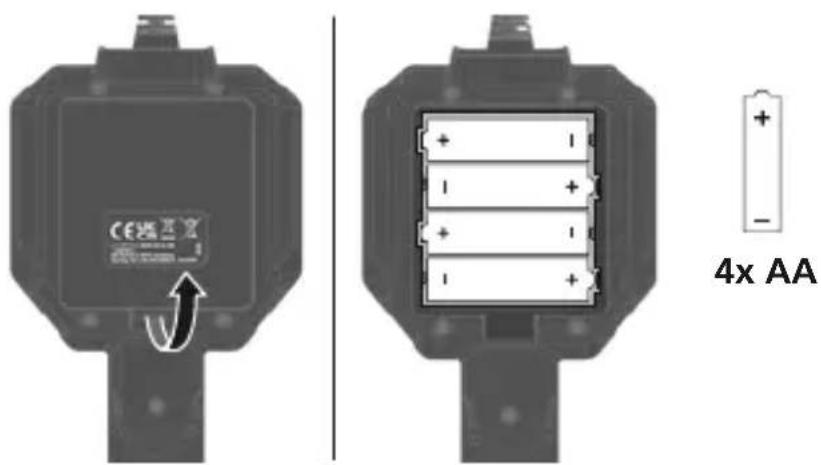

1 Mise en place et retrait des batteries

Ouvrir le compartiment à piles et introduire les piles (4 du type AA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte. Éteignez l'appareil avant de remplacer les batteries.

CE + - 1 + - 1 + - 4x AA

2 ON/OFF

3 sec

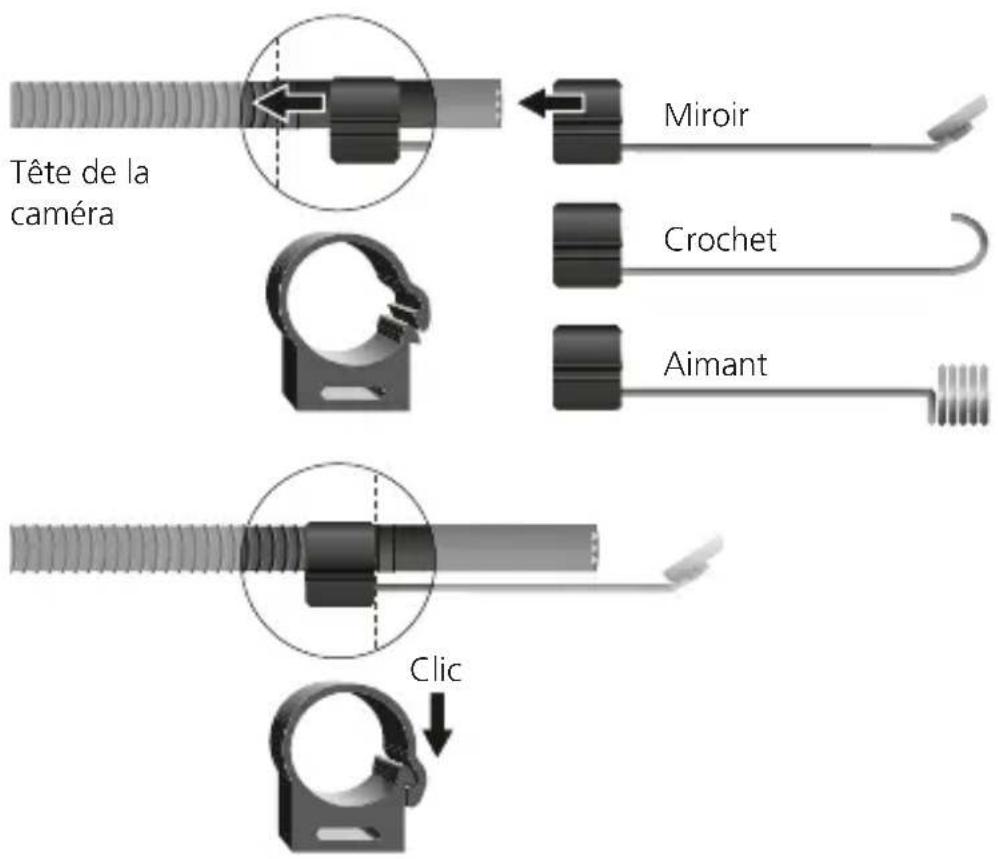

3 Fixation des outils

Tête de la caméra Miroir Crochet Aimant Clic

4 Éclairage DEL

Appuyer sur la touche

$$ 1x = 20 \% $$

$$ 2 x = 40 \% $$

$$ 3x = 60 \% $$

$$ 4x = 80 \% $$

$$ 5x = 100 \% $$

Laserliner

5 Zoom

Appuyer brièvement sur la touche

$$ - = 100 \% $$

$$ 1x = 150 \% $$

$$ 2x = 200 \% $$

6 Rotation de l'image

4x

1x

Maintenir la touche de rotation enfoncée pendant 2 secondes.

À partir de l'image initiale

1x = Réflexion horizontale

2x = Rotation de 180°

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Remarque concernant l'utilisation

Il peut arriver qu'au fil du temps la sonde de la caméra flexible ne soit plus en parfait état au niveau de l'apparence et ne soit plus lisse. Cela ne limite en aucun cas le fonctionnement et ne nécessite aucune maintenance ni réparation de l'appareil.

Données techniques (Sous réserve de modifications techniques. Rev23W49)

Résolution de l’écran d’affichage 3	20 x 240 pixels
Résolution de la caméra	640 x 480 pixels
Longueur de la sonde	1 m
Diamètre de la sonde	4,5 mm
Rayon de courbure min. de la sonde	30 mm
Longueur tête de la caméra	35 mm
Diamètre de la tête de caméra	ø 5,5 mm
Champ de vision (FOV)	45°
Profondeur de champ (DOF)	2 ... 8 cm
Durée de fonctionnement	env. 6 h
Type de l’écran Ecran d’affichage	TFT de 2,4 po
Nombre d’ampoules LED	6
Type de protection de la sonde de la caméra	IP 67
Alimentation électrique	4 x 1,5V LR6 (AA)
Conditions de travail	-15°C ... 50°C, humidité relative de l’air max. 85% RH, non condensante, altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 60°C, humidité relative de l’air max. 85% RH, non condensante
Dimensions (l x h x p)	85 x 235 x 60 mm
Poids	360 g (piles incluse)

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques, les batteries et l'emballage avec les ordures ménagères. Les consommateurs sont tenus de rapporter à un centre public de collecte les piles et les batteries usagées, à un lieu de vente ou au service aprèsvente technique où elles sont récupérées à titre gratuit. Il faut enlever les piles de l'appareil en faisant attention à ne pas endommager l'appareil en utilisant un outil disponible dans le commerce et les jeter dans une collecte séparée avant de mettre l'appareil au rebut. Pour toute question concernant le retrait de la pile, veuillez contacter le service après-vente de la société UMAREX-LASERLINER. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/ANE/in

Laserliner

Cet appareil, ses accessoires et piles se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Umarex GmbH & Co. KG

- Laserliner -

Gut Nierhof 2

59757 Arnsberg, Germany
