MANUAL DE USUARIO VideoScope Micro Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela junto con el producto si cambia de manos.

Uso correcto

El sistema de inspección por vídeo VideoScope Micro es apto para el control visual de puntos de difícil acceso en tuberías, espacios huecos, pozos, muros o vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• El dispositivo no se puede seguir utilizando si falla alguna función, la carcasa está dañada o la carga de la batería es baja.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• No se puede sumergir la unidad LCD en agua. El aparato básico no debe estar en contacto con líquidos.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la VideoScope Micro entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la VideoScope Micro para realizar exámenes médicos o exploraciones en personas.
• El cabezal de la cámara puede calentarse mucho durante el funcionamiento y provocar daños en objetos de inspección sensibles.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.
• Utilice única y exclusivamente el accesorio original. El uso de accesorios no autorizados anula la garantía.
• Para garantizar la clase de protección IP 67, la sonda de la cámara solo debe sumergirse a una distancia de 10 cm de la carcasa.
• Para una correcta utilización del dispositivo, siga las indicaciones de seguridad de las autoridades locales o nacionales.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

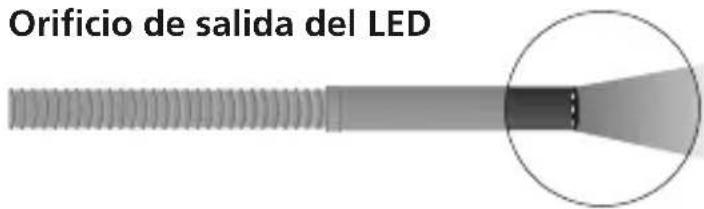

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

nstrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

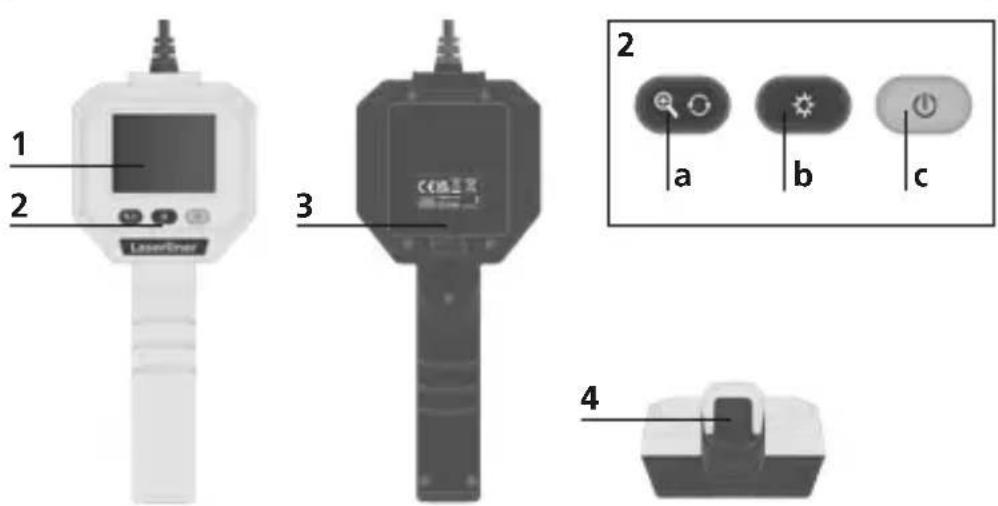

1 2 3 4 2 a b c

1 Pantalla LC
2 Botones directos
3 Compartimento de pilas
4 Compartimento para accesorios

a Zoom 2x / rotación 180° / simetría
b Iluminación LED +
c ON/OFF

Laserliner

Cámara

1 2 3

1 Cabezal de la cámara
2 Iluminación LED
3 Óptica

Simbolos

Estado de las pilas

Iluminación LED

2.0×

Zoom (2x)

Instrumentos

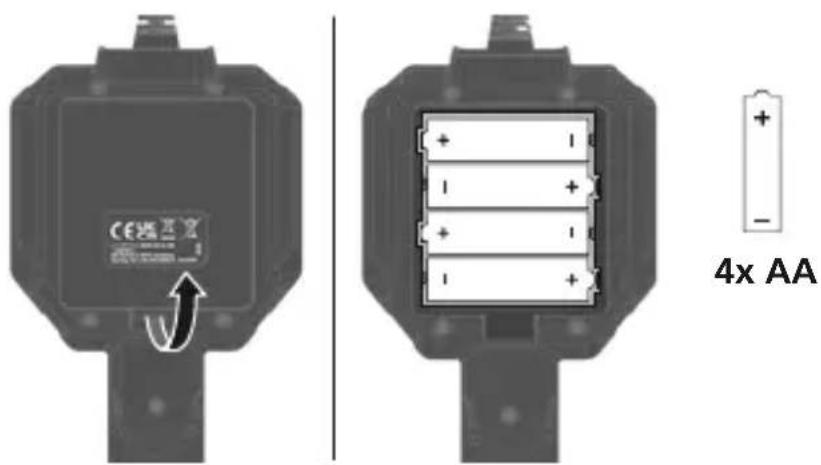

1 Colocación y extracción de las pilas

Abra la caja para pilas e inserte las pilas (4 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto. Para quitar las pilas apague el dispositivo.

CE + - 1 + - 1 + - 4x AA

2 ON/OFF

3 sec

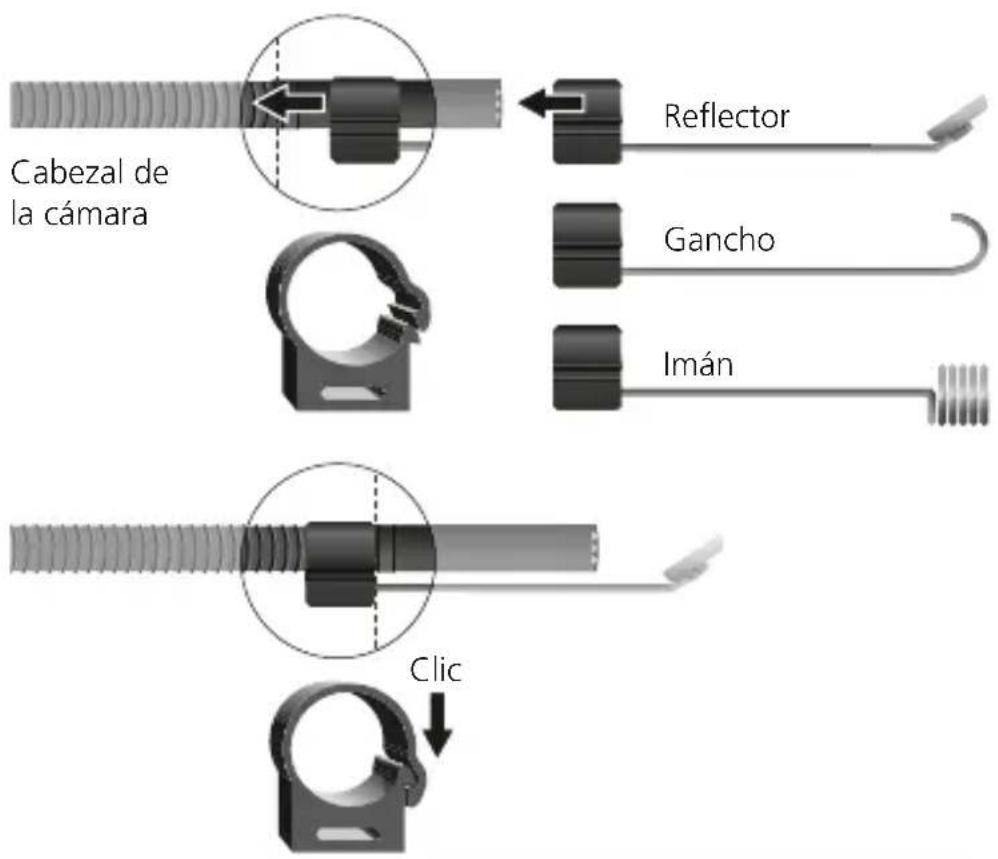

3 Fijación de la herramienta

Cabezal de la cámara Reflector Gancho Imán Clic

4 Iluminación LED

Pulsar el botón brevemente

$$ - = 100 \% $$

$$ 1x = 150 \% $$

$$ 2x = 200 \% $$

6 Rotación de imágenes

4x

1x

Mantenga pulsado el botón Rotación durante 2 s.

Desde la imagen inicial

1x = Simetría horizontal

2x = Giro 180°

3x = Simetría vertical

4x=Imagen inicial

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Nota para el usuario

Con el tiempo, es posible que la sonda de la cámara flexible ya no esté en perfectas condiciones ópticas y lisa. Esto no limita la funcionalidad de ninguna manera y no requiere ningún servicio o reparación del dispositivo.

Datos técnicos (Sujeto a modificaciones técnicas. Rev23W49)

Resolución de la pantalla	320 x 240 pixel
Resolución de la cámara	640 x 480 pixel
Sonda de longitud	1 m
Diámetro de la sonda	4,5 mm
Radio de curvatura mín. de la sonda	30 mm
Longitud cabezal de la cámara	35 mm
Diámetro del cabezal de la cámara	5,5 mm
Campo visual (FOV)	45°
Profundidad de campob (DOF)	2 ... 8 cm
Autonomía de trabajo aprox. 6	h
Tipo de pantalla Pantalla TFT en color de 2,4"
Cantidad de LED	6
Tipo de protección de la sonda de la cámara	IP 67
Alimentación	4 x 1,5V LR6 (AA)
Condiciones de trabajo	-15°C ... 50°C, humedad del aire máx. 85% h.r., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 60°C, humedad del aire máx. 85% h.r., no condensante
Dimensiones (An x Al x F)	85 x 235 x 60 mm
Peso 360 g (pilas incluida)
