HD MicroCamera - Videocamera Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera di ispezione
Marca	Laserliner
Modello	HD MicroCamera
Categoria	Videocamera
Schermo	Schermo TFT a colori da 5", risoluzione 1280 x 720 pixel
Risoluzione immagine/video	1280 x 720 pixel
Formati di registrazione	JPEG (immagine), MPEG-4 (video)
Memoria	Scheda micro SD fino a 32 GB
Grado di protezione	IP54
Connessioni	USB Type-C (dati, ricarica, webcam)
Alimentazione	Batteria Li-ion 3,7 V / 2,6 Ah; alimentatore 9 V / 2 A
Autonomia	Circa 5 ore
Tempo di carica	Circa 3 ore
Dimensioni (L x A x P)	310 x 210 x 140 mm (fissaggio incluso)
Peso	956 g (batteria inclusa)
Lingue del menu	DE, EN, ES, FR, IT, JA, NL, PT
Funzioni principali	Registrazione foto/video, zoom digitale 1-2x, rotazione 180°, riflessione, illuminazione LED, spegnimento automatico, orologio in tempo reale
Funzione webcam	Sì, tramite USB-C
Condizioni d'uso	Da 0 °C a 50 °C, umidità max 80% UR, altitudine max 2000 m
Manutenzione	Pulire con un panno leggermente umido, evitare prodotti chimici e solventi
Sicurezza	Non utilizzare in prossimità di tensioni pericolose, evitare il contatto con liquidi, prodotti chimici, parti in movimento
Ricambi	Batteria sostituibile; contattare il distributore o il servizio clienti Umarex-Laserliner

Domande frequenti - HD MicroCamera Laserliner

Come accendere e spegnere la videocamera?

Per accendere il dispositivo, premere il tasto ON/OFF situato sulla custodia. Per spegnere, tenere premuto lo stesso tasto o utilizzare la funzione di spegnimento automatico configurabile nel menu.

Come inserire una scheda micro SD?

Aprire il coperchio in gomma situato sul lato, quindi inserire la scheda micro SD nell'apposito slot. Assicurarsi che il dispositivo sia spento prima di inserire o rimuovere la scheda. Nessuna registrazione è possibile senza scheda SD.

Come caricare la batteria?

La batteria può essere caricata in due modi: collegando l'alimentatore 9 V fornito alla presa di carica del dispositivo, oppure tramite la porta USB-C direttamente sul pacco batteria. Durante la carica, il LED è rosso; diventa verde quando la carica è completa.

Come scattare una foto?

Orientare la testa della videocamera verso l'oggetto desiderato. Attivare l'illuminazione LED se necessario con il tasto g. Utilizzare lo zoom con i tasti f se necessario. Premere brevemente il tasto OK (h) per scattare la foto. Il file viene salvato in formato JPEG sulla scheda SD.

Come registrare un video?

Passare alla modalità video premendo il tasto i (commutazione immagine/video). Premere il tasto OK (h) per avviare la registrazione; sullo schermo appare un indicatore REC. Premere nuovamente OK per fermare la registrazione. I video vengono salvati in formato MPEG-4.

Come utilizzare lo zoom digitale?

In modalità registrazione, utilizzare i tasti f (Zoom + e -) per ingrandire l'immagine. Lo zoom digitale consente un ingrandimento da 1x a 2x. Premere + per ingrandire e - per ridurre.

Come impostare data e ora?

Accedere alla Modalità di impostazione premendo il tasto e. Selezionare « Data/Ora » con i tasti freccia, quindi confermare con OK. Utilizzare i tasti freccia per regolare i valori e confermare ogni campo. È anche possibile attivare o disattivare la visualizzazione del timbratura sulle foto.

Come eliminare i file?

Dalla modalità registrazione, premere il tasto d per aprire la galleria multimediale. Navigare con i tasti freccia per selezionare un file. Premere il tasto b (Cancella) per eliminare il file. Confermare l'azione. L'eliminazione è definitiva. È anche possibile formattare la scheda SD tramite il menu Impostazioni di sistema (tasto e) per cancellare tutto.

È possibile utilizzare la videocamera come webcam?

Sì, la videocamera HD MicroCamera può essere utilizzata come webcam su un computer. Collegare il dispositivo tramite il cavo USB Type-C al computer. L'immagine in diretta verrà riconosciuta come una webcam standard, senza necessità di registrazione.

Cosa fare se lo schermo rimane nero o non si accende?

Verificare innanzitutto che la batteria sia sufficientemente carica (collegare il caricabatterie e attendere alcuni minuti). Se lo schermo rimane nero, provare a ripristinare il dispositivo rimuovendo e reinserendo la batteria. Se il problema persiste, contattare il servizio post-vendita di Umarex-Laserliner per una riparazione o sostituzione.

MANUALE UTENTE HD MicroCamera Laserliner

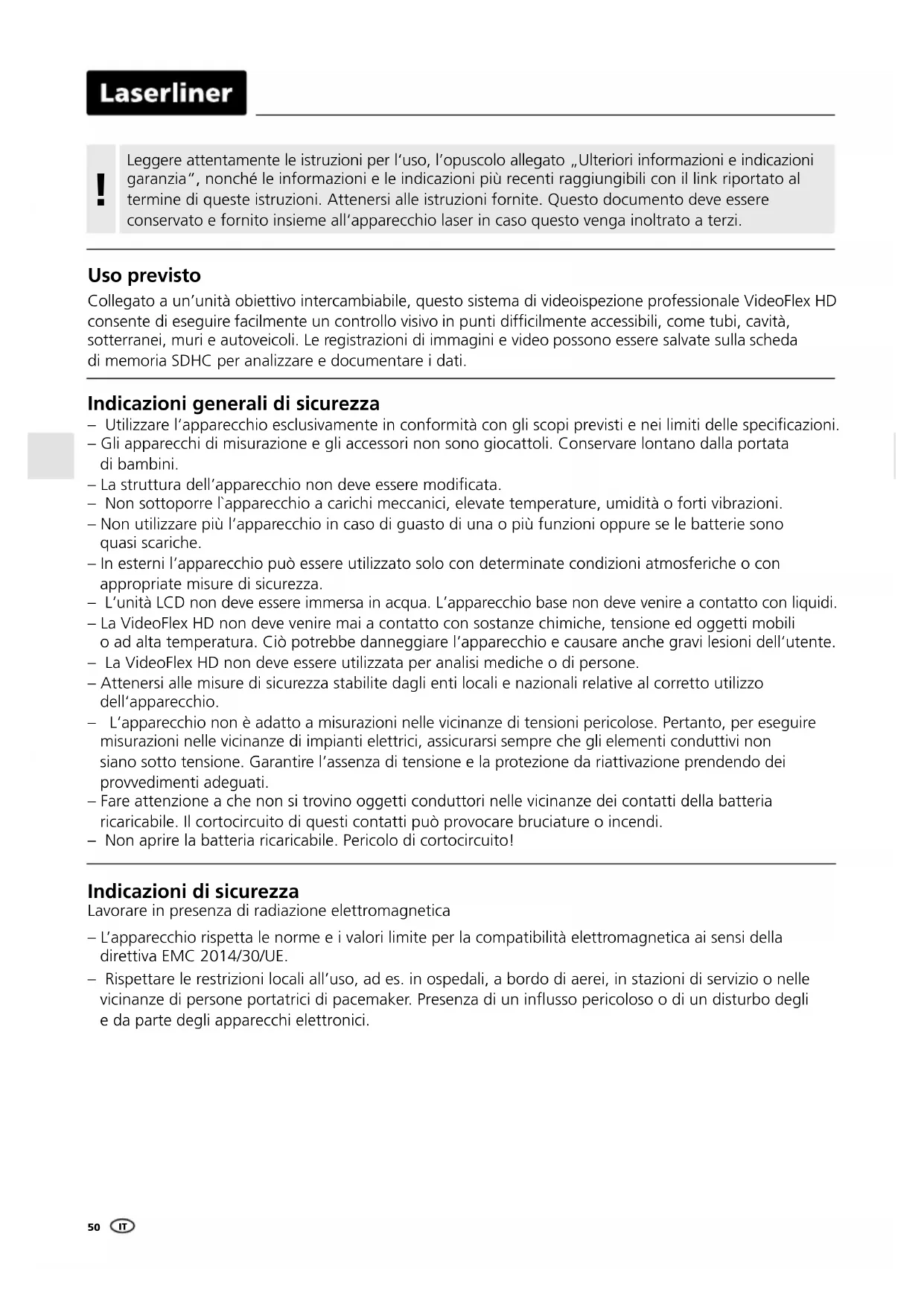

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Collegato a un'unità obiettivo intercambiabile, questo sistema di videoispezione professionale VideoFlex HD consente di eseguire facilmente un controllo visivo in punti difficilmente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video possono essere salvate sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
  – In esterni l'apparecchio può essere utilizzato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex HD non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La VideoFlex HD non deve essere utilizzata per analisi mediche o di persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
• Fare attenzione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti può provocare bruciature o incendi.
• Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 2 3

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Presa di ricarica
5 Interfaccia USB tipo C
6 Slot scheda micro SD
7 Vano batteria ricaricabile
8 Collegamento unità obiettivo
9 Tasto frontale

4 5 6 7 8 9

a Interrompi
b Eliminazione riprese
c Rotazione 180° / Speculare
d Galleria dei media
e Modalità di impostazione
f Zoom + / -
g LED di illuminazione + / -

3 ESC a b c d e f g OK g i f h

h Scatto / Ripresa / Conferma
i Commutazione immagine / video

Messa in servizio

1 Connettore tubo flessibile

3 Inserimento della microscheda SD

Per inserire la microscheda SD, aprire la copertura in gomma e inserire la scheda come indicato nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

! Spegnere il dispositivo prima di estrarre la scheda microSD.

4 Utilizzo dell'alimentatore/della batteria agli ioni di litio

- La batteria può essere ricaricata nell'apparecchio tramite l'alimentatore da 9 V fornito in dotazione oppure esternamente mediante la presa USB-C integrata nella batteria utilizzando un alimentatore USB-C standard.

- Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.

- Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.

- Mentre l'apparecchio è in carica la luce del LED è rossa. Il processo di ricarica è terminato quando la luce del LED diventa verde.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

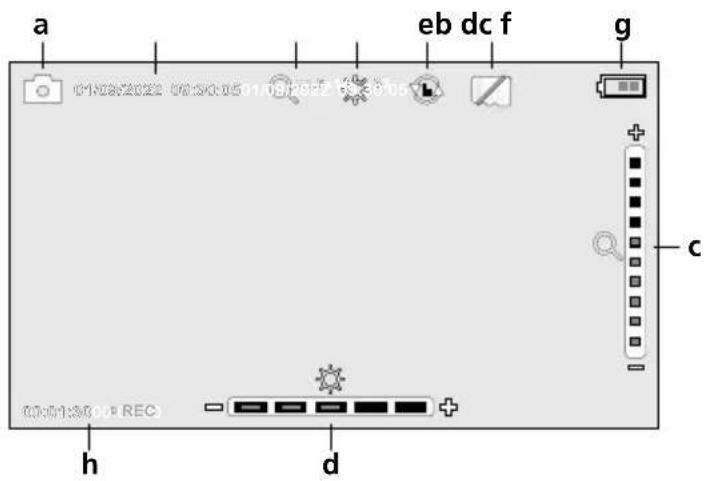

5.0 Modalità di ripresa

a Ripresa immagine / video

b Data / ora attuale

c Zoom

d LED di illuminazione

e Rotazione 180° / Speculare

f Inserire scheda SD

g Stato delle batterie

h REC: registrazione in corso

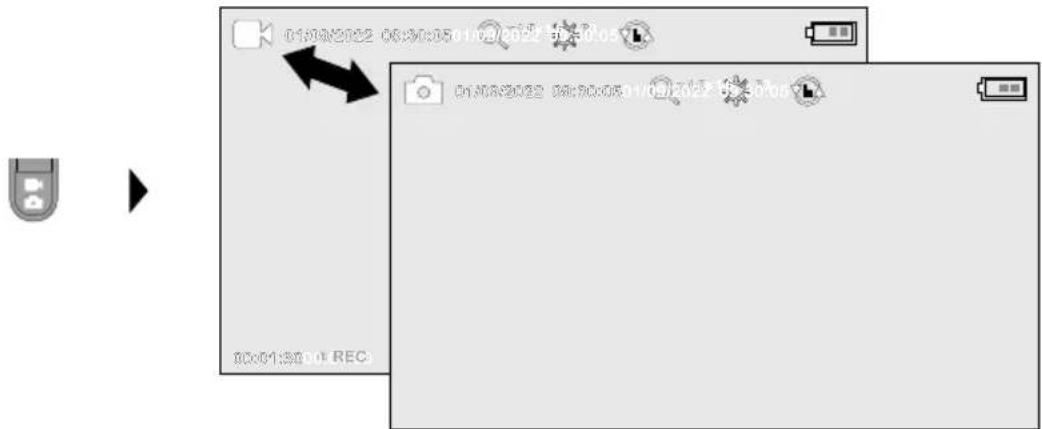

5.1 Modalità di ripresa: Commutazione registrazione immagine/video

01/04/2022 06:30:05:01/09/2022 06:30:05 01/04/2022 06:30:05:01/09/2022 06:30:05 06:30:05 REC

5.2 Modalità di ripresa: Ripresa di immagini/video

01/04/2022 00:50:05 11:07:31 01:31:05

Posizionare la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine può essere ruotata di 180° con la funzione di rotazione manuale. Premendo brevemente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

5.3 Modalità di ripresa: LED di illuminazione

01/06/2022 09:30:05 11:00/2022 09:30:05 +

$$ 1x = 20 \% $$

$$ 2x = 40 \% $$

$$ 3x = 60 \% $$

$$ 4x = 80 \% $$

$$ 5x = 100 \% $$

5.4 Modalità di ripresa: Zoom

01/02/2022 09:30:05 11:00:3022 07:30:05 +

$$ 1x = 110 \% $$

$$ 2x = 120 \% $$

$$ 3x = 130 \% $$

$$ 4x = 140 \% $$

$$ 5x = 150 \% $$

$$ 6x = 160 \% $$

$$ 7x = 170 \% $$

$$ 8x = 180 \% $$

$$ 9x = 190 \% $$

$$ 10x = 200 \% $$

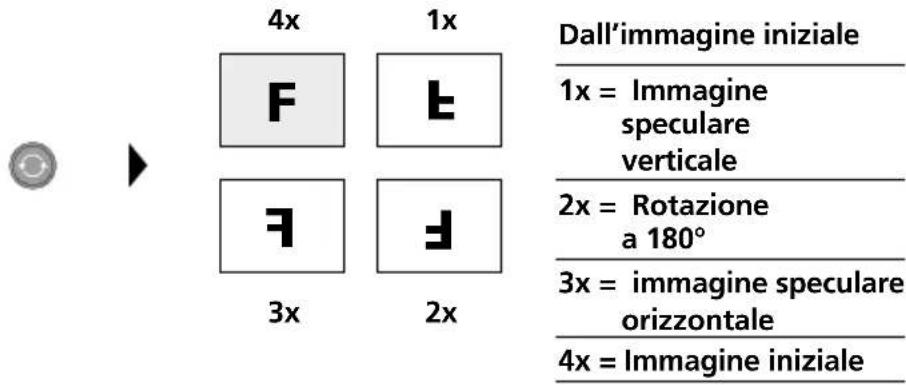

5.5 Modalità di ripresa: Rotazione immagine / Speculare

4x 1x F E 3x 2x Dall'immagine iniziale 1x = Immagine speculare verticale 2x = Rotazione a 180° 3x = immagine speculare orizzontale 4x = Immagine iniziale

6.0 Modalità di riproduzione: Riproduzione di immagini/video

Galleria Media 001/021 01/09/2022 09:30:05

Premendo il tasto „d“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si può navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasto “a”, si può chiudere la modalità di riproduzione.

6.1 Modalità di riproduzione: Cancella ripresa

Galleria Media 001/021 Avvertimento cancellazione di questo tile? Ja Nein 01/09/2022 09:30:05

Le immagini registrate possono essere cancellate nella versione a schermo intero e nella galleria. L'operazione di cancellazione non può essere annullata. Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „7.4 Impostaz. Sistema“.

6.2 Modalità di riproduzione: Riproduzione

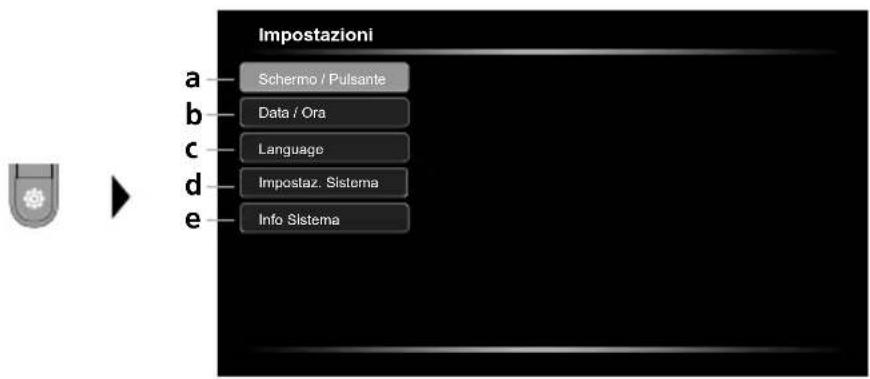

7.0 Modalità di impostazione

Impostazioni a — Schermo / Pulsante b — Data / Ora c — Language d — Impostaz. Sistema e — Info Sistema

a Regolazione della luminosità del display / configurazione del tasto frontale
b Impostazione data/ora
c Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)
d Impostazioni del sistema
e Versione firmware/hardware

Per ritornare alla modalità di ripresa, premere ripetutamente il tasto ESC.

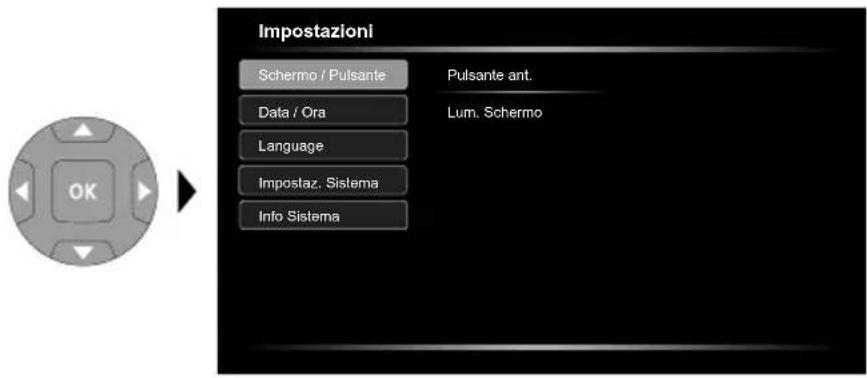

7.1 Modalità di impostazione: Schermo / Pulsante

Impostazioni Schermo / Pulsante Pulsante ant. Data / Ora Lum. Schermo Language Impostaz. Sistema Info Sistema

Per il tasto frontale si possono regolare le seguenti funzioni: Immagine / Video, Rotazione immagine, Illuminazione e Zoom. L'immagine / il video sono preimpostati. La luminosità del display può essere regolata su tre livelli.

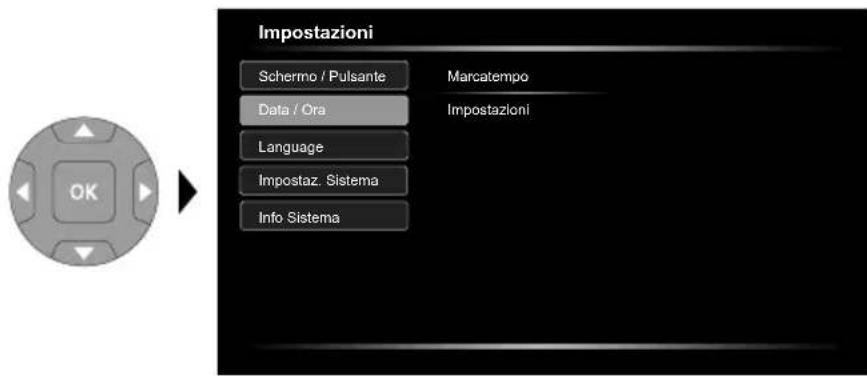

7.2 Modalità di impostazione: Data / Ora

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Marcatempo Impostazioni

Qui si può selezionare l'opzione per inserire sulle immagini data e ora. Con i tasti freccia si possono regolare ora e data.

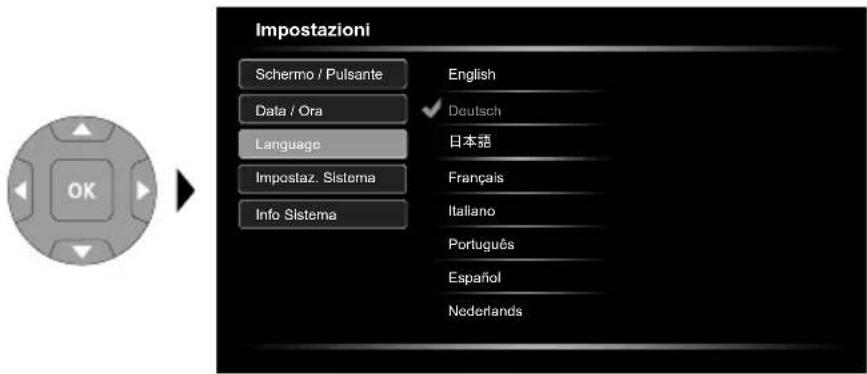

7.3 Modalità di impostazione: Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema English Deutsch 日本語 Français Italiano Português Español Nederlands

In questo menu si può impostare la lingua necessaria.

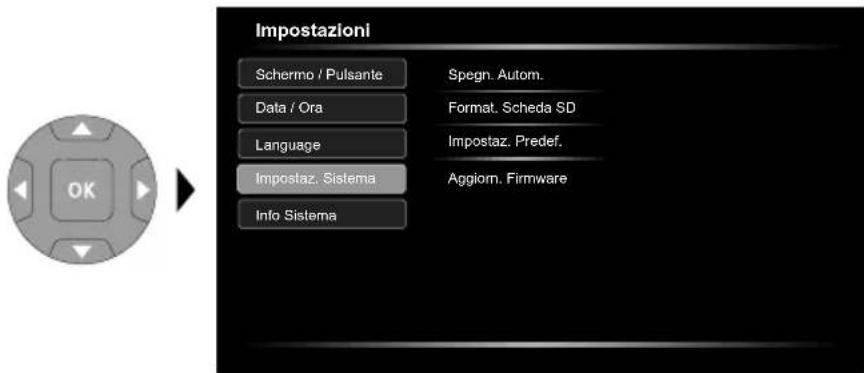

7.4 Modalità di impostazione: Impostaz. Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Spegn. Autom. Format. Scheda SD Impostaz. Predef. Aggiorn. Firmware

Tutti i dati sulla scheda SD saranno cancellati. Questa operazione non può essere annullata.

Non viene chiesta conferma per l'operazione.

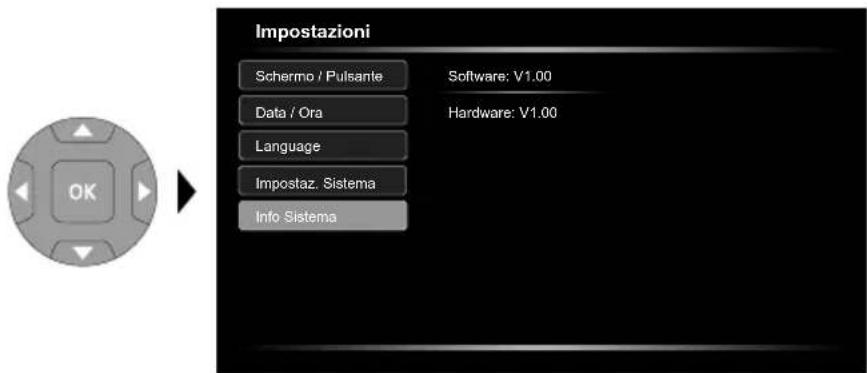

7.5 Modalità di impostazione: Info Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Software: V1.00 Hardware: V1.00

Le informazioni sul prodotto sono fornite in questo menu.

Trasmissione dati USB

I dati salvati sulla scheda SD possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Funzione webcam

La videocamera può essere utilizzata come webcam assieme a un computer tramite l'interfaccia USB-C.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche 22W42
Tipo di display 5" Display a colori TFT
Risoluzione del display 1280 x 720 pixel
Risoluzione immagine / video 1280 x 720 pixel
Formato immagine / video JPEG, MPEG-4
Memoria Scheda di memoria micro SD fino a 32 GB
Classe di protezione IP 54
Attacchi USB di tipo C
Lingua del menu DE, EN, ES, FR, IT, JA, NL, PT
Funzioni	Spegnimento automatico, Rotazione dell'immagine 180°, Immagini speculari, Registrazione immagini, Zoom digitali 1-2x, Orologio in tempo reale, Memoria di massa USB, Videoregistrazione
Funzionamento a rete sì
Alimentazione elettrica	Gruppo batterie agli ioni di litio da 3,7V / 2,6Ah Alimentatore 9V/DC / 2A
Durata di esercizio circa 5 ore
Durata ricarica circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C	.. 70°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x H x P) 310 mm x 210 mm x 140 mm x (con supporto)
Peso 956 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com

!
