ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VideoInspector 3D Laserliner

Ενδεδειγμένη χρήση Το επαγγελματικό σύστημα επιθεώρησης με βίντεο VideoInspector 3D ενδείκνυται σε συνδυασμό με μια μονάδα κάμερας με δυνατότητα αντικατάστασης για τον εύκολο οπτικό έλεγχο δύσκολα προσβάσιμων σημείων σε σωλήνες, κοιλότητες, φρεάτια, τοιχοποιία και οχήματα. Για την αξιολόγηση και την τεκμηρίωση μπορούν να αποθηκεύονται οι λήψεις εικόνων και βίντεο στην κάρτα μνήμης SDHC. Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας και των ηλεκτρομαγνητικών παρεμβολών – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και τις οριακές τιμές περί ασφάλειας και ηλεκτρομαγνητικής συμβατότητας σύμφωνα με τις οδηγίες 2014/35/EΕ (Χαμηλή τάση / ΟΧΤ) και 2014/30/EΕ (ηλεκτρομαγνητική συμβατότητα / ΗΜΣ). – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Το προϊόν και τα αξεσουάρ δεν είναι παιχνίδι για παιδιά. Να φυλάσσεται μακριά από παιδιά. – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, όταν δεν μπορούν να εκτελεστούν μία ή περισσότερες λειτουργίες καθώς και σε ζημιές του περιβλήματος ή των καλωδίων σύνδεσης ή όταν είναι χαμηλή η φόρτιση της μπαταρίας. – Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιμοποιείται μόνο υπό κατάλληλες καιρικές συνθήκες και με κατάλληλα μέτρα προστασίας. – Πριν τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία. – Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η ένδειξη λειτουργίας ανάψει πράσινη. – Η επαναφορτιζόμενη μπαταρία μπορεί να φορτιστεί και κατά τη διάρκεια της λειτουργίας. – Χρησιμοποιείτε αποκλειστικά γνήσιο πρόσθετο εξοπλισμό. Αν χρησιμοποιηθεί λάθος πρόσθετος εξοπλισμός, τότε παύει να ισχύει η εγγύηση. – Η βασική συσκευή δεν επιτρέπεται να έλθει σε επαφή με υγρά. – Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή VideoInspector να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής. – Η συσκευή VideoInspector δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων. – Για να διασφαλιστεί η κατηγορία προστασίας IP 54, το κάλυμμα των συνδέσεων πρέπει να είναι ερμητικά κλειστό. – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. – Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.214

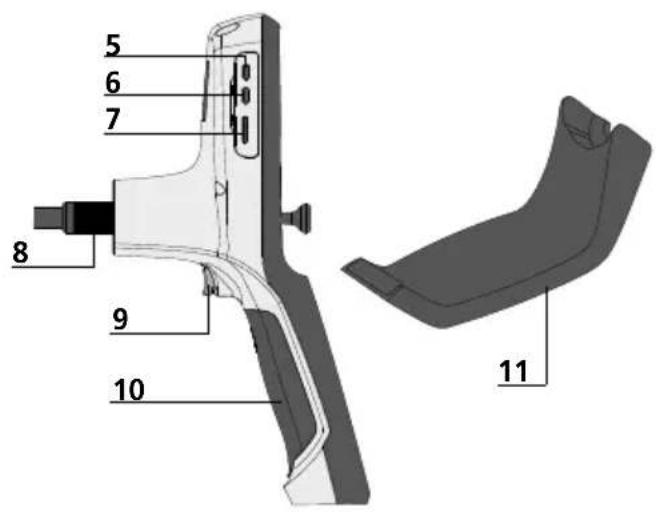

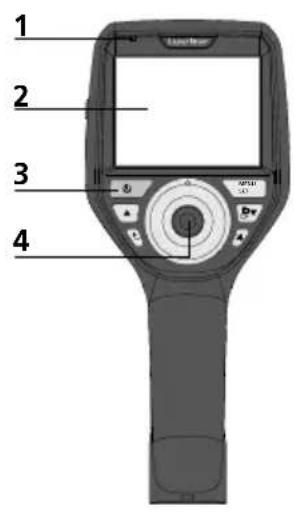

Ένδειξη λειτουργίας κόκκινο χρώμα Οθόνη LCD Άμεσα πλήκτρα Μοχλός ελέγχου για την περιστροφή της κεφαλής της κάμερας Διεπαφή HDMI Micro-USB-Διεπαφή / Υποδοχή φόρτισης Είσοδος κάρτας Micro SD Σύνδεση εύκαμπτου

Πλήκτρο λήψης Θήκη μπαταριών Μαγνητική βάση

Εικόνας / Βίντεο Μενού-έλεγχος Φωτισμός LED

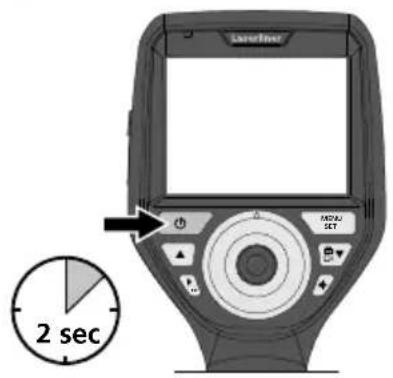

ON/OFF / Στιγμιότυπο οθόνης Περιστροφή 180° / Μενού-έλεγχος Φάκελος μέσων Εικόνας / Βίντεο

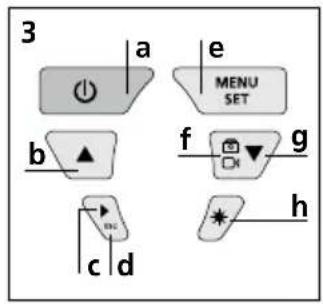

Λειτουργία ρύθμισης / επιβεβαίωσης / Κλήση λήψεων / Διαγραφή

Micro-USB Η συσκευή διαθέτει επαναφορτιζόμενη μπαταρία που μπορεί να αντικαθίσταται. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

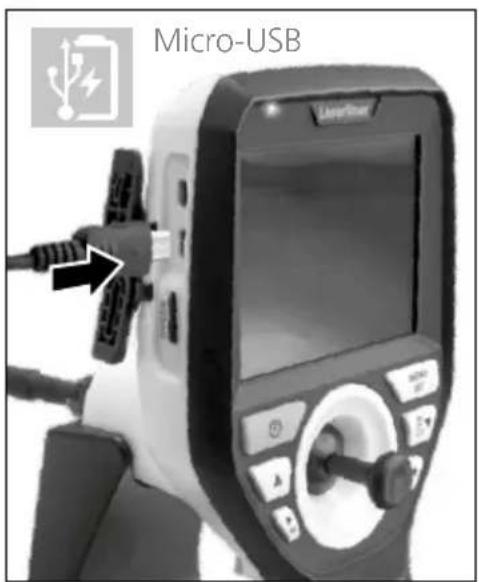

Χειρισμός τροφοδοτικού / επαναφορτιζόμενη μπαταρία ιόντων λιθίου – Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας. – Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής. – Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει

– Κατά τη διάρκεια φόρτισης της συσκευής, η LED ανάβει κόκκινη. Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει πράσινη. – Αφαιρέστε το καλώδιο φόρτισης μετά από τη διαδικασία φόρτισης και αποσυνδέστε το τροφοδοτικό από το δίκτυο ρεύματος. 1EL VideoInspector 3D

Λειτουργία λήψη εικόνας Λειτουργία λήψη βίντεο

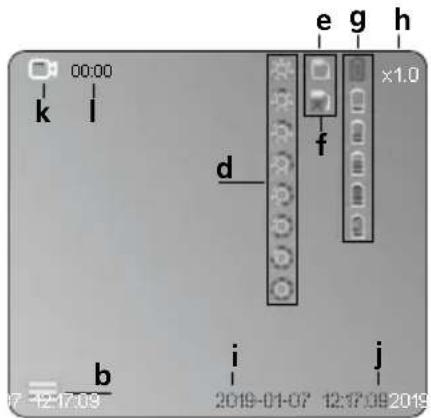

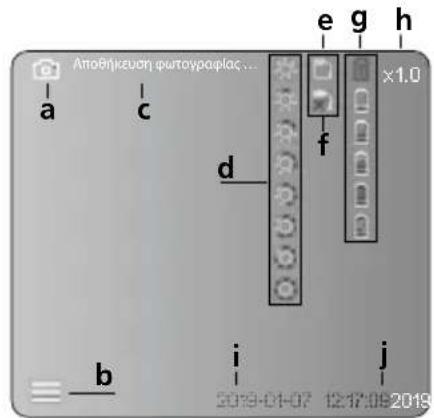

Λήψη εικόνας Το μενού είναι κλειστό Διαδικασία αποθήκευσης Φωτισμός LED Κάρτα μνήμης SD ενεργή Τοποθετήστε κάρτα μνήμης SD Κατάσταση μπαταρίας

Τρέχουσα ημερομηνία Τρέχουσα ώρα Λήψη βίντεο Λήψη σε λειτουργία

Ημερομηνία λήψης Χρόνος καταγραφής Μεγέθυνση + Μεγέθυνση - πλοήγηση στην εικόνα σε μεγέθυνση πλοήγηση στην εικόνα σε μεγέθυνση πλοήγηση στην εικόνα σε μεγέθυνση πλοήγηση στην εικόνα σε μεγέθυνση πίσω στη συλλογή μέσων χρόνος που έχει ήδη αναπαραχθεί Διάρκεια λήψης Υπόλοιπη διάρκεια Λειτουργία αναπαραγωγής

Λειτουργία αναπαραγωγής

Σφραγίδα με ημερομηνία

Ρύθμιση Ημερομηνίας/Ώρας Αλλαγή γλώσσας Μορφοτύπηση μέσου αποθήκευσης Εργοστασιακή ρύθμιση Έκδοση υλικολογισμικού Λειτουργία ρύθμισης Αποθήκευση φωτογραφίας …216 x1.0 x1.0 x1.0

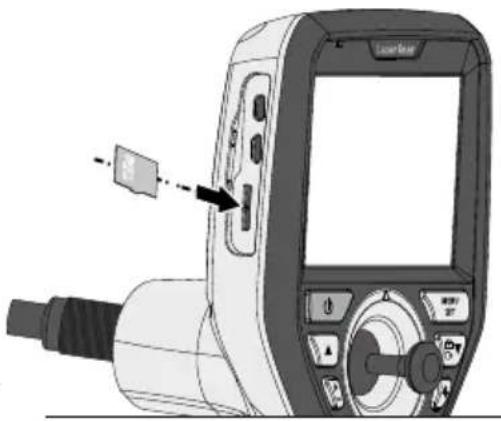

Εισάγετε την κάρτα Micro-SD Για να εισάγετε την κάρτα Micro-SD ανοίξτε προηγουμένως το λαστιχένιο κάλυμμα και εισάγετε την κάρτα αποθήκευσης με τον τρόπο που φαίνεται στην εικόνα. Χωρίς μέσο αποθήκευσης δεν είναι δυνατή η εγγραφή δεδομένων.

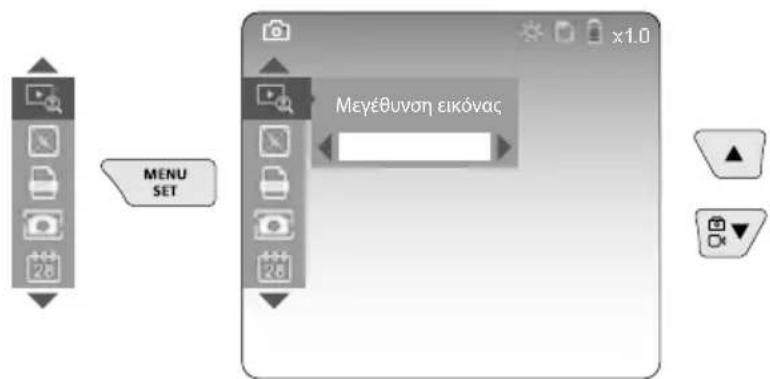

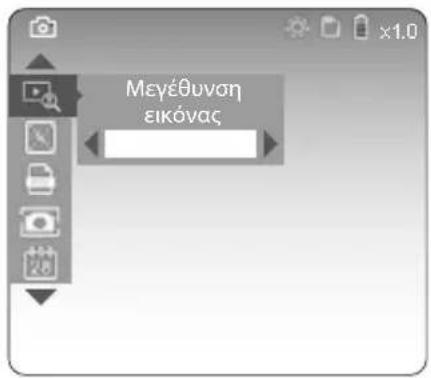

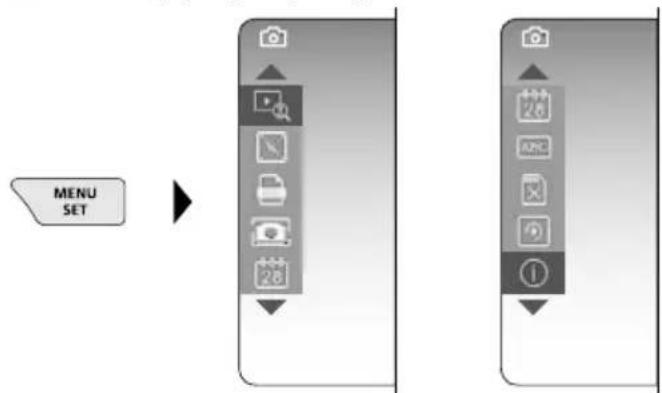

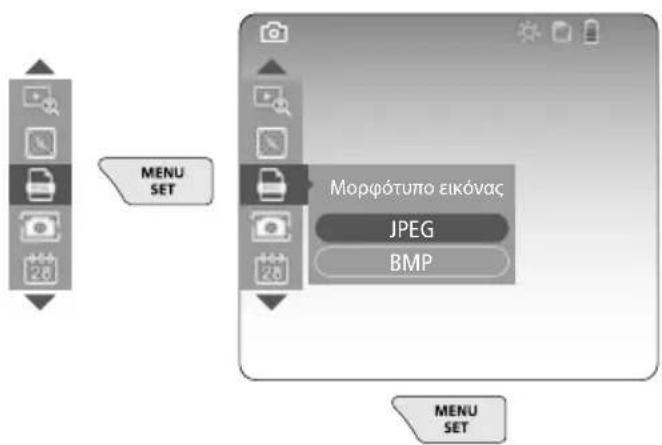

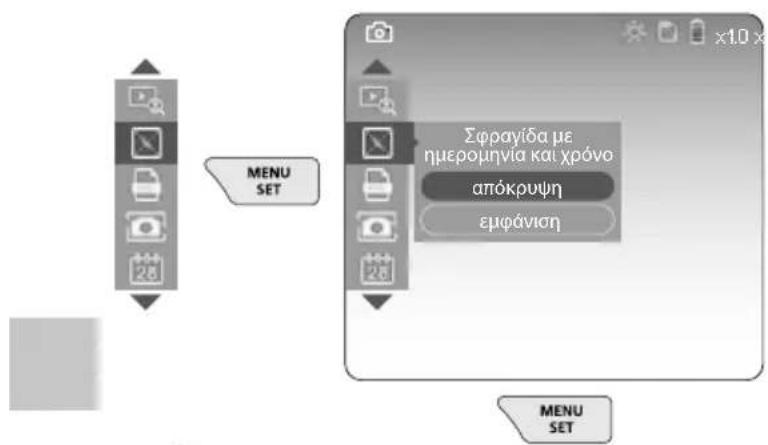

Λειτουργία ρύθμισης Για να επιστρέψετε στη λειτουργία εγγραφής πατήστε (επανειλημμένα) το πλήκτρο ESC. a. Μεγέθυνση b. Σφραγίδα με ημερομηνία και χρόνο MENU SET ESC 2 sec c. Μορφότυπο εικόνας Μεγέθυνση Βαθμίδα 1 … Βαθμίδα 10 Μεγέθυνση εικόναςΣφραγίδα με ημερομηνία και χρόνοαπόκρυψηεμφάνισηΜορφότυπο εικόνας JPEG BMP ELEL VideoInspector 3D

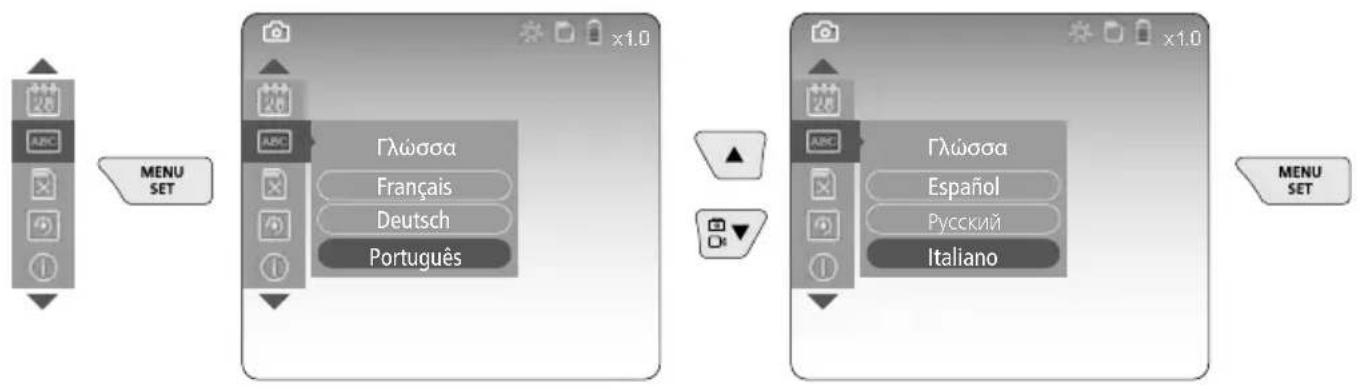

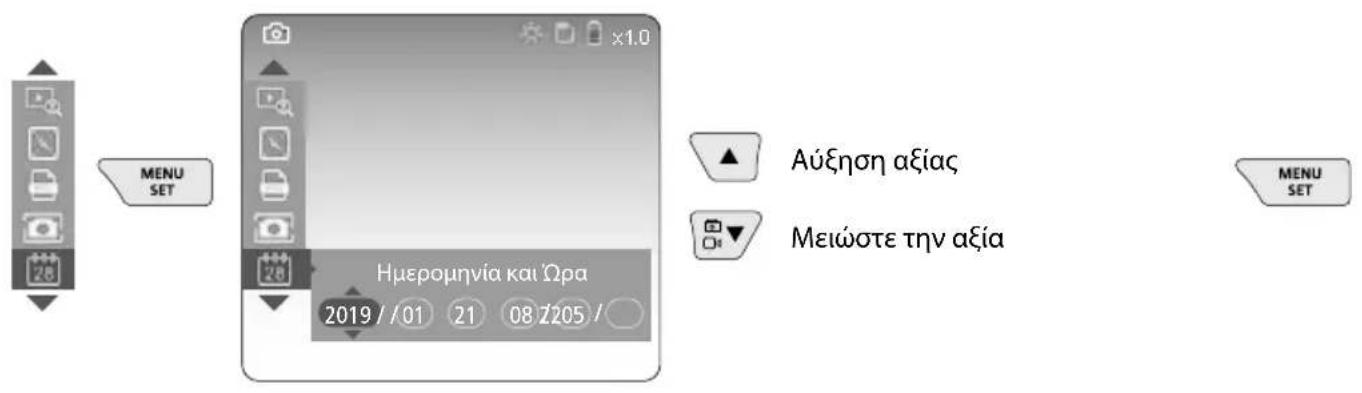

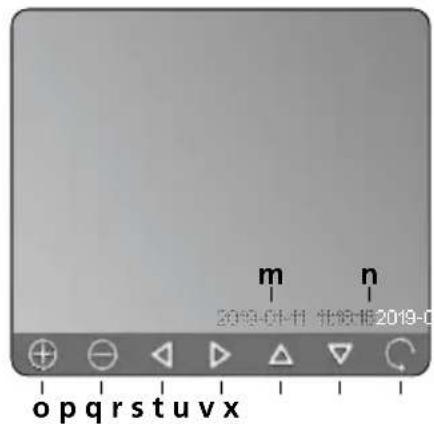

Ημερομηνία και Ώρα f. Αλλαγή γλώσσας (ZH-CN, ZH-TW, EN, JA, KO, FR, DE, PT, ES, RU, IT, NL) e. Ρύθμιση Ημερομηνίας / Ώρας. d. Περιστροφή Περιστροφή Περιστροφή Μειώστε την αξία Αύξηση αξίας

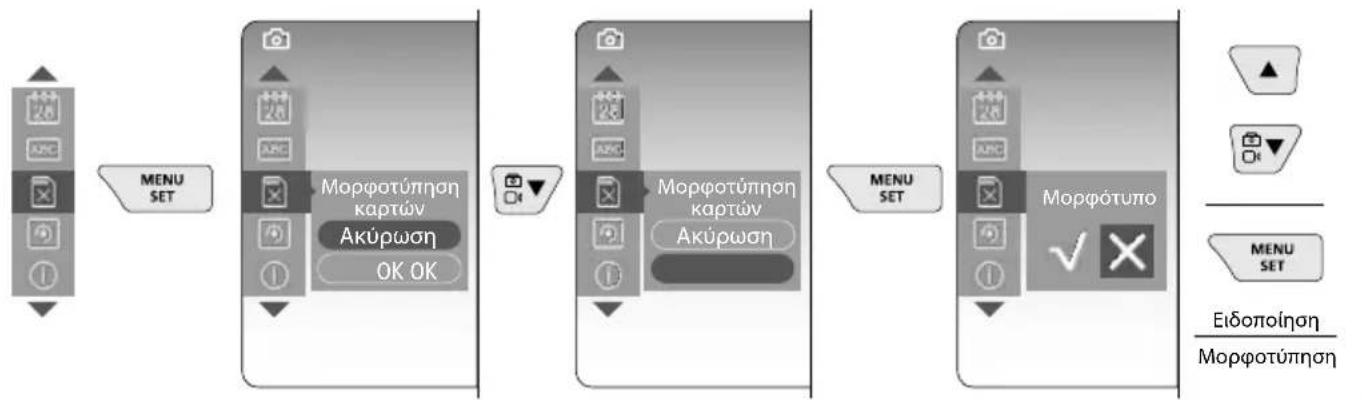

g. Μορφοτύπηση μέσου αποθήκευσης Μορφοτύπηση

Μορφοτύπηση Μορφότυπο218 H: CT-1.1 S: V3.0 RC0 H: CT-1.1 S: V3.0 RC0

Η λίστα αρχείων είναι άδεια OK OK h. Εργοστασιακή ρύθμιση

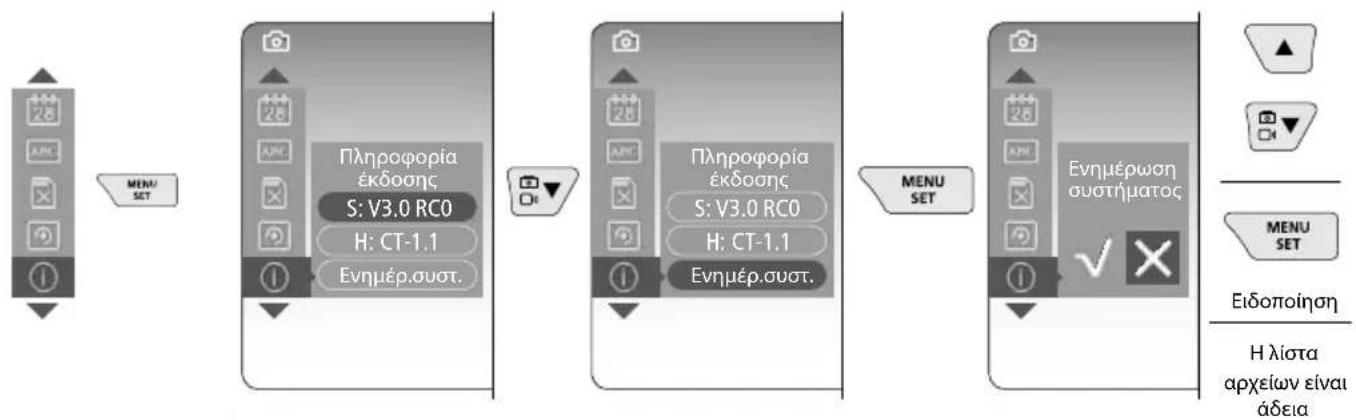

i. Έκδοση υλικολογισμικού / Ενημέρωση συστήματος

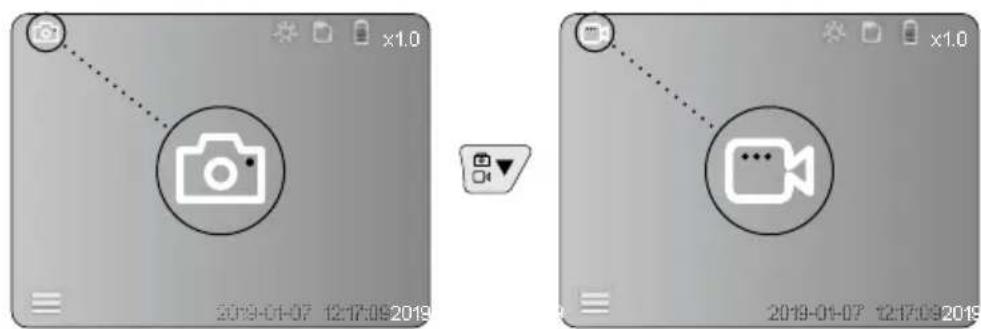

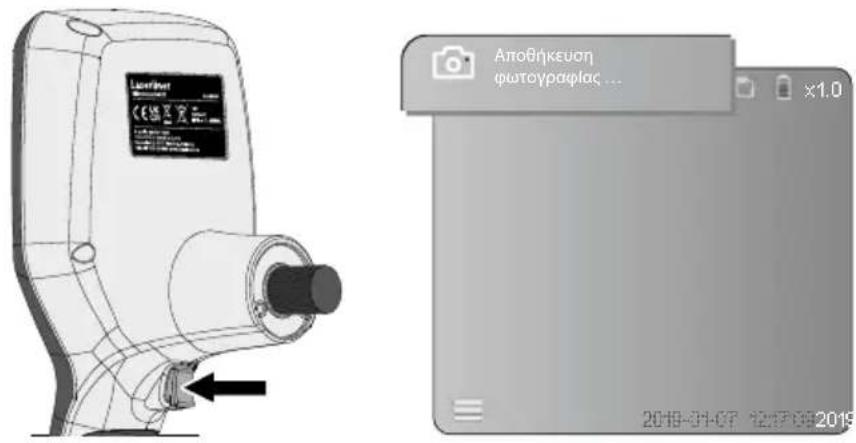

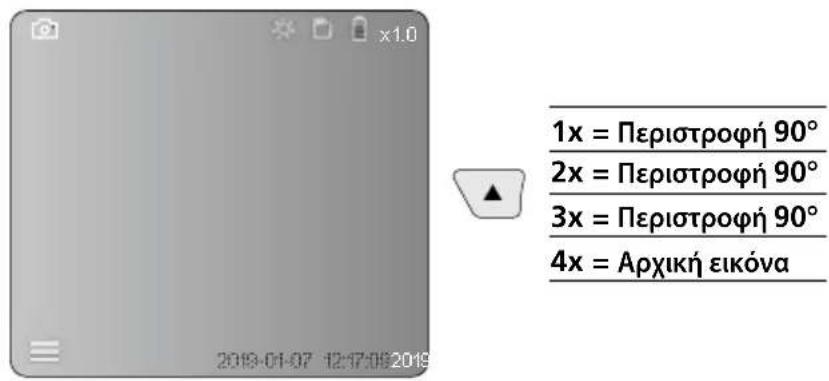

Λειτουργία εγγραφής Λήψη φωτογραφιών / βίντεο Οδηγήστε την κεφαλή της κάμερας στον εύκαμπτο σωλήνα στην επιθυμητή θέση και ρυθμίστε με τον μοχλό ελέγχου (4). Σε περίπτωση ανεπαρκούς φωτισμού ενεργοποιήστε τον φωτισμό LED. Μεγεθύνετε απομακρυσμένα ή μικρά αντικείμενα. Με τη χειροκίνητη περιστροφή εικόνας μπορεί η εικόνα στην οθόνη να περιστραφεί σε βήματα των 90°. Πιέζοντας σύντομα το πλήκτρο ενεργοποίησης (9) γίνεται λήψη της εικόνας ή του βίντεο και αποθηκεύεται στην κάρτα SD. Με νέο πάτημα τερματίζεται η λήψη του βίντεο. Εργοστασιακή ρύθμιση Aκύρωση EπαναφοράΕργοστασιακή ρύθμιση Aκύρωση a. Μεταγωγή Λήψη Εικόνας / Βίντεο Πληροφορία έκδοσηςΕνημέρ.συστ.Πληροφορία έκδοσηςΕνημέρ.συστ.Ενημέρωση συστήματος Για να ενημερώσετε το σύστημα απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

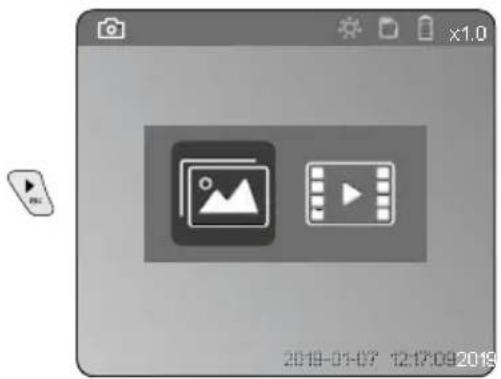

LED βαθμίδα 7 d. Μεγέθυνση (βλέπε κεφάλαιο 3 a.) f. Λήψη Εικόνας / Βίντεο e. Περιστροφή 1x =

90° 4x = Αρχική εικόνα Πιέζοντας σύντομα το πλήκτρο ενεργοποίησης (9) γίνεται λήψη της εικόνας ή του βίντεο και αποθηκεύεται στην κάρτα SD. Με νέο πάτημα τερματίζεται η λήψη του βίντεο.

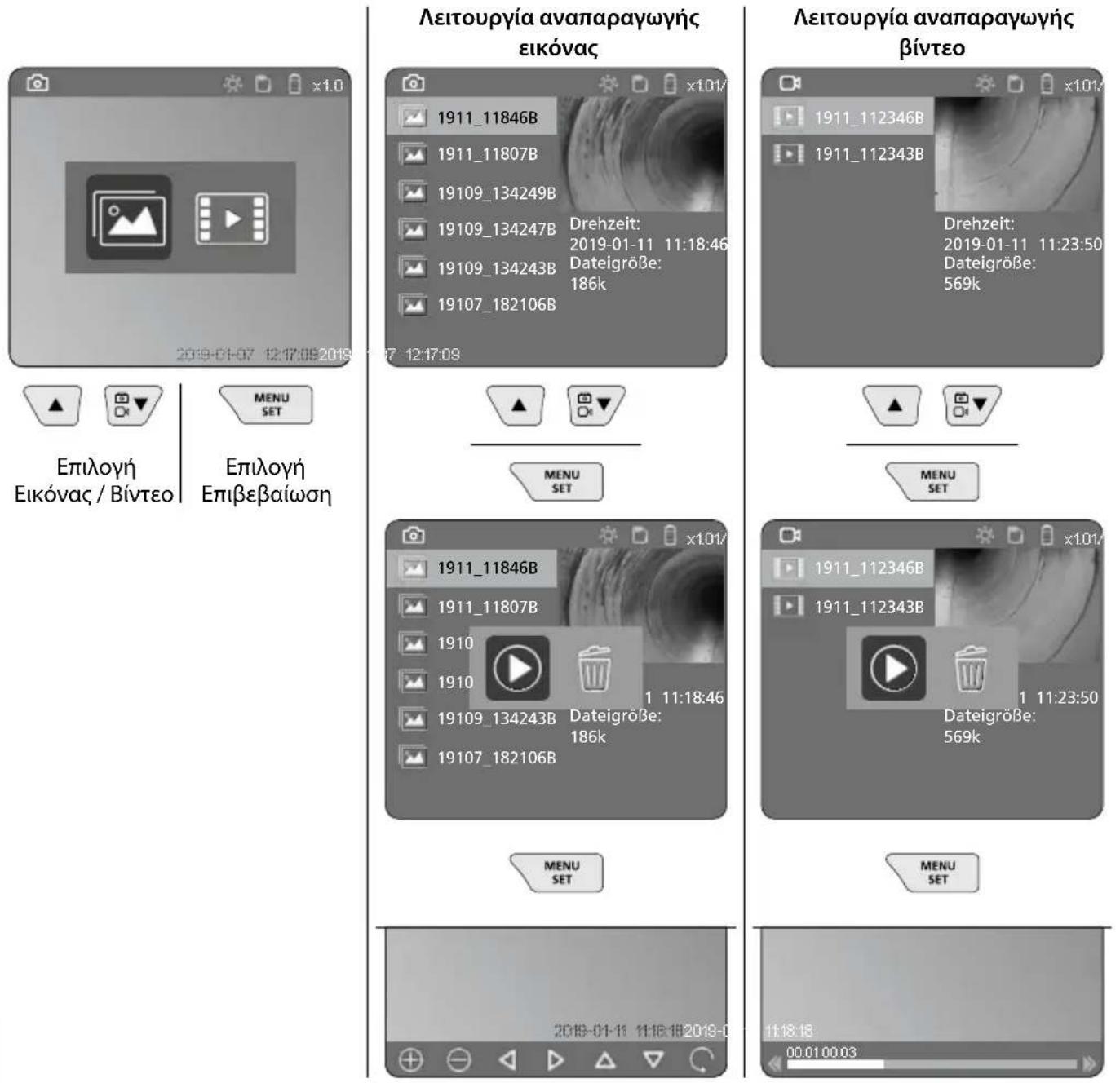

Λειτουργία αναπαραγωγής Αναπαραγωγή / προβολή εγγραφών βίντεο/φωτογραφιών Πιέζοντας το πλήκτρο „c“ ενεργοποιείται ο φάκελος μέσων. Πιέζοντας ξανά το πλήκτρο „c“ κλείνει η λειτουργία αναπαραγωγής. a. Αναπαραγωγή και διαγραφή λήψεων εικόνων / βίντεο

Επιβεβαίωση Λειτουργία αναπαραγωγής

Λειτουργία αναπαραγωγής

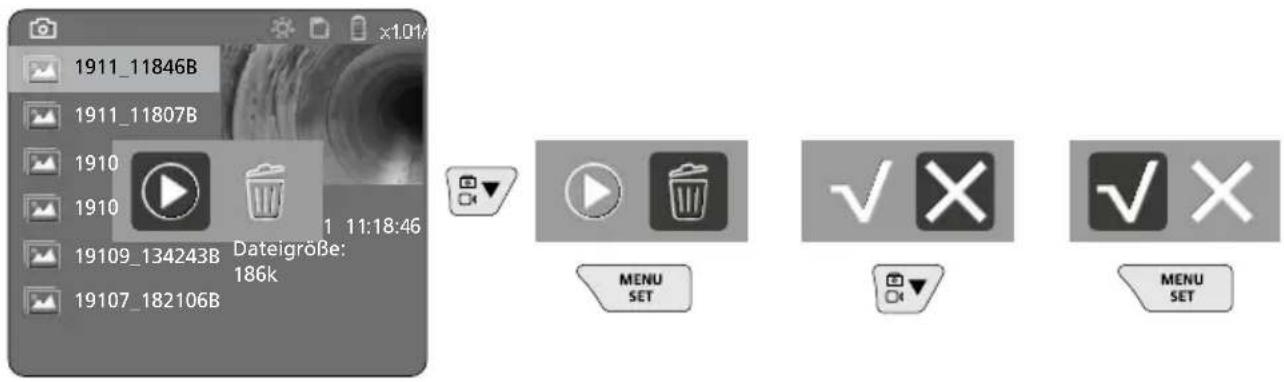

b. Διαγραφή εγγραφής Για να διαγράψετε μία λήψη εικόνας ή βίντεο καλέστε την εικόνα στην συλλογή μέσων, βλέπε κεφάλαιο 5 a. Η διαδικασία διαγραφής δεν μπορεί να ανακληθεί.

Με τη μορφοτύπηση των μέσων αποθήκευσης μπορούν να διαγραφούν όλα τα αρχεία και οι φάκελοι. Βλέπε και σημείο „3 g Μορφοτύπηση μέσου αποθήκευσης“.

Μεταφορά δεδομένων USB Τα αποθηκευμένα δεδομένα στην κάρτα SD μπορούν να μεταφερθούν με τη συσκευή ανάγνωσης καρτών παραδίδεται μαζί διεπαφής σε έναν Η/Υ. x1.01/8 1911_11846B 1911_11807B 19109_134249B 19109_134247B 19109_134243B 19107_182106B Drehzeit: 2019-01-11 11:18:46 Dateigröße: 186k Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων Ισχυρά μαγνητικά πεδία μπορεί να έχουν επιβλαβείς επιδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίσκους). Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για παράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“. Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 cm ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.222

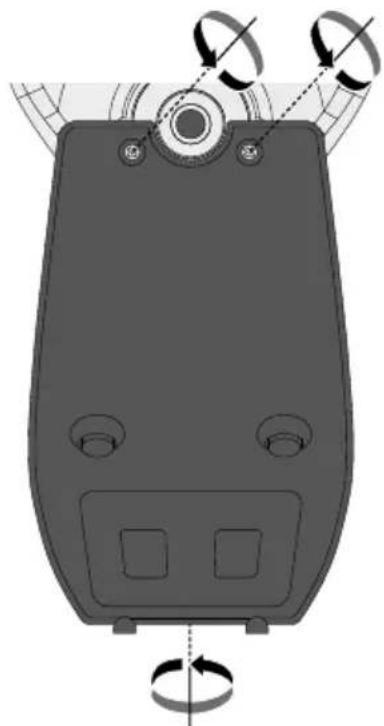

Αλλαγή της επαναφορτιζόμενης μπαταρίας Αφαιρέστε τη μαγνητική βάση, ανοίξτε τη θήκη της επαναφορτιζόμενης μπαταρίας και τοποθετήστε την μπαταρία σύμφωνα με τα σύμβολα εγκατάστασης. Ταυτόχρονα προσέξτε τη σωστή πολικότητα.

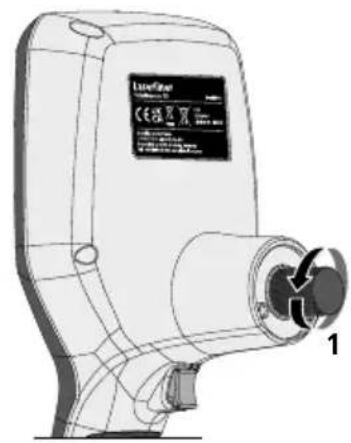

Αντικατάσταση της μονάδας κάμερας Η μονάδα κάμερας μπορεί να αφαιρεθεί και να αντικατασταθεί με απλό τρόπο. Λύστε τη βίδα και τραβήξτε προς τα έξω τη μονάδα κάμερας από τον μοχλό ελέγχου.EL VideoInspector 3D

Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Τεχνικα χαρακτηριςτικα Με επιφύλαξη τεχνικών αλλαγών. 24W45 Τύπος οθόνης Έγχρωμη οθόνη 3,5" TFT Ανάλυση οθόνης 640 x 480 pixel Τύπος φωτογραφιών / τύπος βίντεο JPEG / MP4 Φωτισμός 7 Helligkeitsstufen Ψηφιακό ζουμ 10 Zoomstufen Μνήμη Micro-SD κάρτα αποθήκευσης έως 8 GB Κατηγορία προστασίας Βασική μονάδα: IP 54 Συνδέσεις Micro-USB, Τροφοδοτικό 5V / DC Παροχή ρεύματος Επαναφορτιζόμενη μπαταρία ιόντων - λιθίου 3,7V / 1,7Ah / Τροφοδοτικό 5V/DC / 2 A Διάρκεια λειτουργίας περ. 3,5 ώρες. Χρόνος φόρτισης περ. 4 ώρες. Συνθήκες εργασίας -10°C … 50°C, υγρασία αέρα μέγ. 20 … 85% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -20°C … 60°C, υγρασία αέρα μέγ. 80% rH Διαστάσεις (Π x Υ x Β) 115 x 190 x 115 mm (χωρίς εύκαμπτο σωλήνα και βάση) Βάρος 505 g (συμπεριλ. επαναφορτιζόμενης μπαταρίας και βάση) Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η επαναφορτιζόμενη μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/aih/inVideoInspector 3D
