Використання за призначенням Професійна система відеоконтролю VideoInspector 3D в комбінації зі змінною камерою підходить для простого візуального огляду важкодоступних місць в трубах, порожнинах, шахтах, стінах або транспортних засобах. Для проведення подальшого аналізу і документування фото- і відеоматеріали можна зберегти на карті пам‘яті SD. Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Вказівки з техніки безпеки Робота з електромагнітним випромінюванням і електромагнітними перешкодами – Вимірювальний прилад відповідає вимогам і нормам щодо безпеки та електромагнітної сумісності згідно директиви ЄС щодо низьковольтного обладнання 2014/35/EU, а також згідно директиви ЄС щодо електромагнітної сумісності 2014/30/EU. – Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої. Загальні вказівки по безпеці – Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик. – Виріб та його комплектуючі не є дитячими іграшками — не дитяча іграшка. Зберігати у недосяжному для дітей місці. – Забороняється змінювати конструкцію приладу. – Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації. – Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора. – Використовуючи прилад просто неба, зважайте на наявність відповідних погодних умов або вживайте належні запобіжні заходи. – Перед використанням приладу повністю зарядіть акумулятор. – Процес заряджання припиняється, коли індикатор робочого стану загоряється зеленим світлом. – Акумулятор можна також заряджати під час експлуатації. – Використовуйте лише оригінальне комплектуюче приладдя. У разі використання неоригінального комплектуючого приладдя гарантія анулюється. – Использовать только оригинальные комплектующие принадлежности. В случае использования не оригинальных комплектующих принадлежностей гарантия аннулируется. – Не допускати контакту базового блоку з рідинами. – Обов’язково забезпечити, щоб VideoInspector не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора. – VideoInspector не можна використовувати для медичних досліджень/досліджень на людях. – Щоб забезпечити клас захисту IP 54, кришка з‘єднань повинна бути щільно закрита. – Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом. – Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.VideoInspector 3D

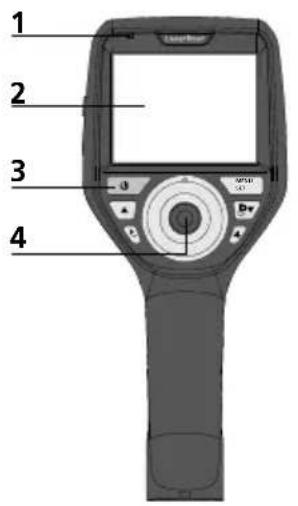

Індикатор режимівРК-дисплейКомандні клавішіВажіль керування для повороту голівки камериHDMI-роз‘ємMicro-USB-порт / Зарядне гніздоСлот для карти пам‘яті Micro-SDПідключення гнучкого шлангуСпускВідсік для батареїМагнітне кріпленняЗміна режиму зйомки фото / відеоСистема менюСвітлодіодне освітлення

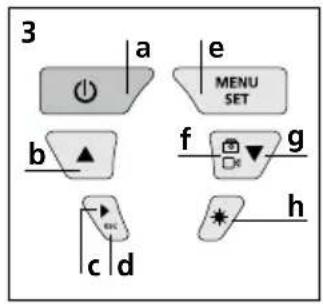

ON/OFF / ВідеокадрПоворот 180° / Система менюГалерея зображень фото / відеоПрипиненняРежим алаштування / підтвердити / відкрити знімки / Видалення записів

Micro-USB Прилад живиться від змінного акумулятора. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

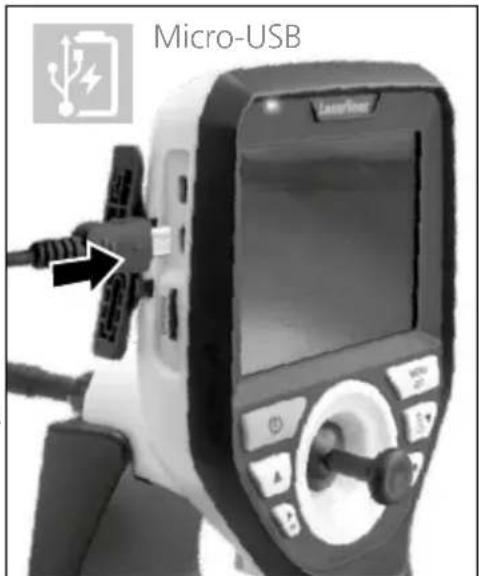

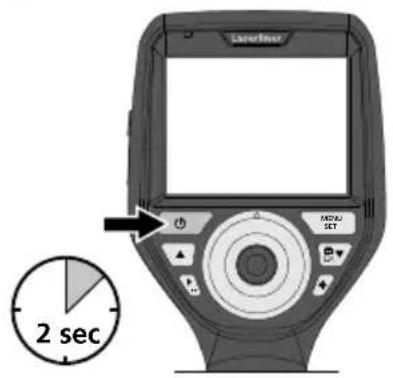

Використання блоку живлення/ літій-іонного акумулятора – Пристрій, який має опції живлення від мережі або акумуляторних батарей, призначено для використання у приміщенні за умови відсутності вологи або дощу, інакше виникає ризик ураження електричним струмом.– Перед використанням пристрою необхідно повністю зарядити акумулятор.– Штекер мережевого адаптера або зарядного пристрою вставити в роз‘єм, який знаходиться в акумуляторному відсіку приладу, та підключити до електромережі. Слід використовувати виключно зарядний пристрій або мережевий адаптер, що додаються до приладу. Використання інших пристроїв призведе до анулювання гарантії.– Коли пристрій заряджається, світлодіод світиться червоним світлом. Якщо процес зарядки завершений, світлодіод світиться зеленим світлом.– Після заряджання вийміть зарядний кабель і від'єднайте блок живлення від мережі. 2019-01-07 12:17:092019-01-07 12:17:09 x1.0 k l

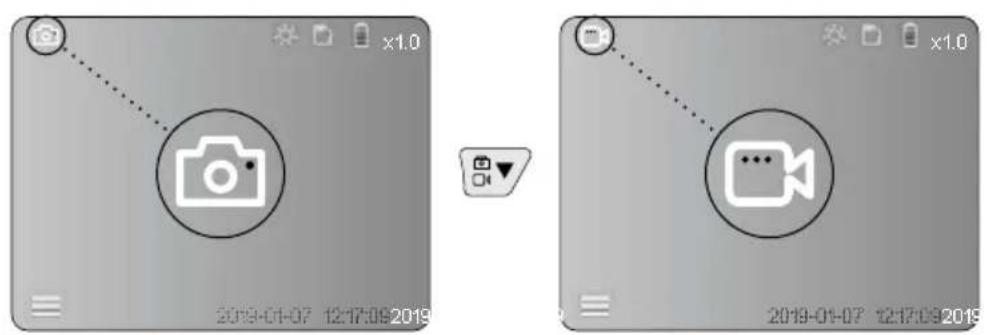

Режим зйомки фото Режим зйомки відео

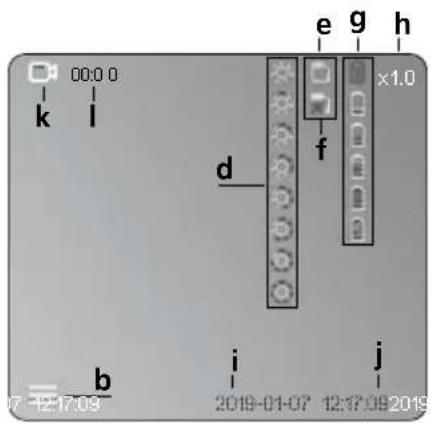

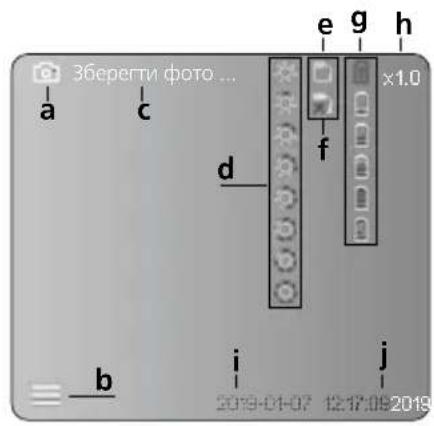

Зйомка фото Закрити меню Процес збереження Світлодіодне освітлення SD-карта активна Вставлення SD-карти Стан батареї

Поточна дата Поточний час Запис відео Триває зйомка

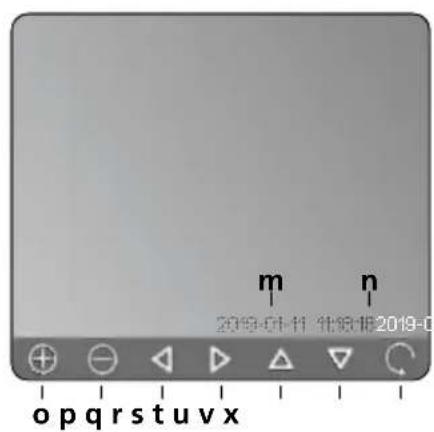

Переміщення по збільшеному

Переміщення по збільшеному

Переміщення по збільшеному

Переміщення по збільшеному

Повернутися до галереї

Час відтворення Тривалість зйомки Залишок часу Режим відтворення фото Режим відтворення відео

Часова позначка (дата і час) Формат знімків

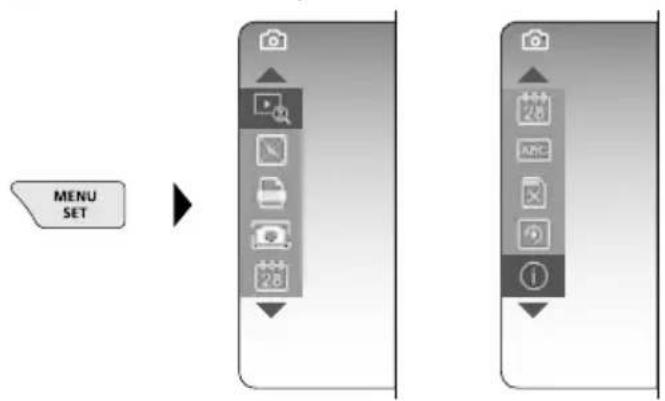

Налаштувати дату/час Змінити мову Відформатувати носій даних Заводське налаштування Вбудоване програмне забезпечення Режим налаштування Зберегти фото ... UKVideoInspector 3D

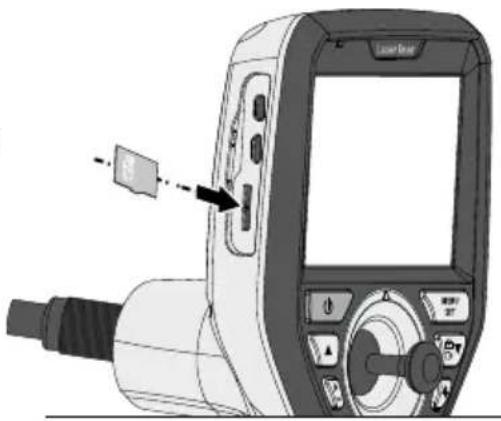

Встановлення карти Micro-SD Для встановлення карти Micro-SD зняти гумову заглушку і вставити карту пам‘яті, як зображено на рисунку. За відсутності носія пам‘яті запис даних є неможливим.

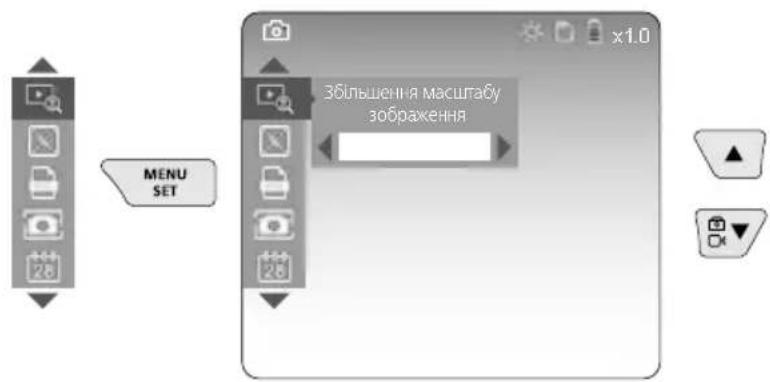

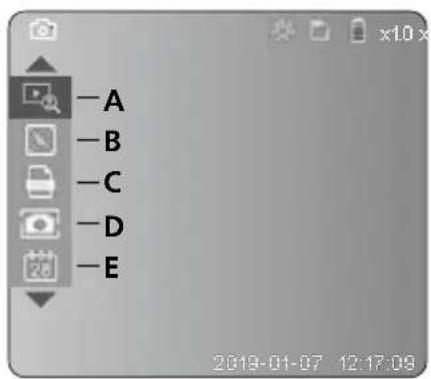

Режим налаштування Щоб повернутися до режиму запису, (кілька разів) натиснути клавішу ESC. a. Зум b. Часова позначка (дата і час) MENU SET ESC 2 sec c. Формат знімків Зміна масштабу зображення рівень 1 – рівень 10 Збільшення масштабу

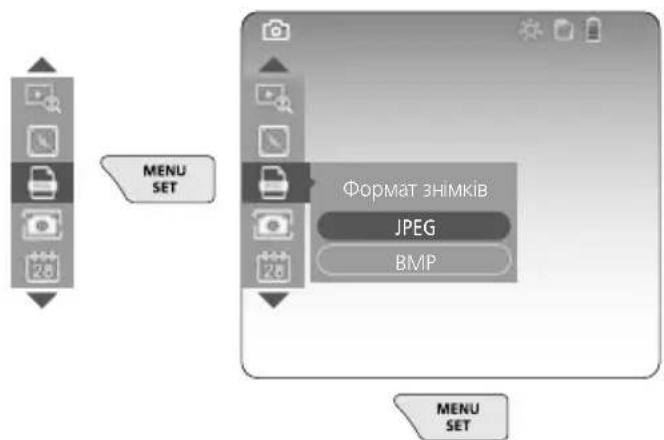

Формат знімків JPEG BMP162

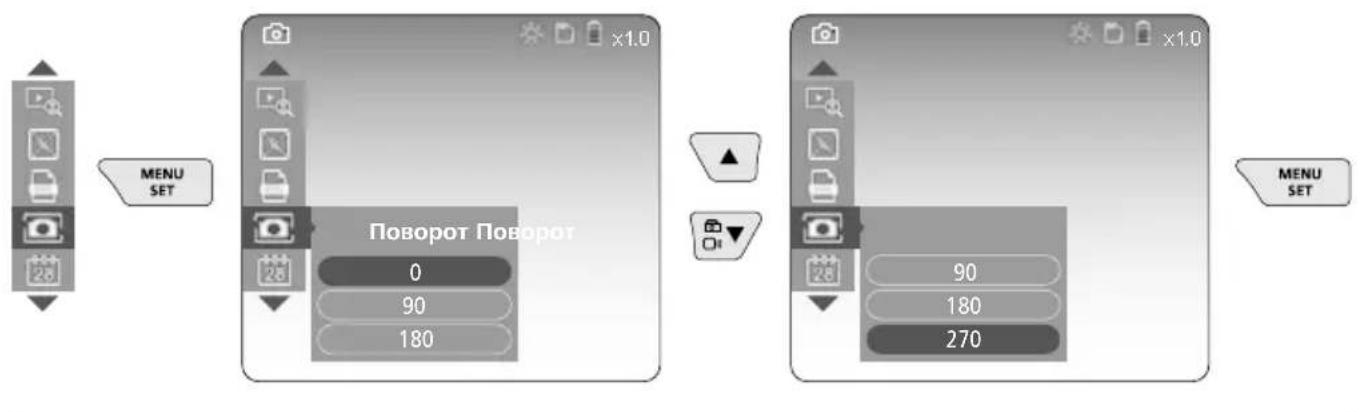

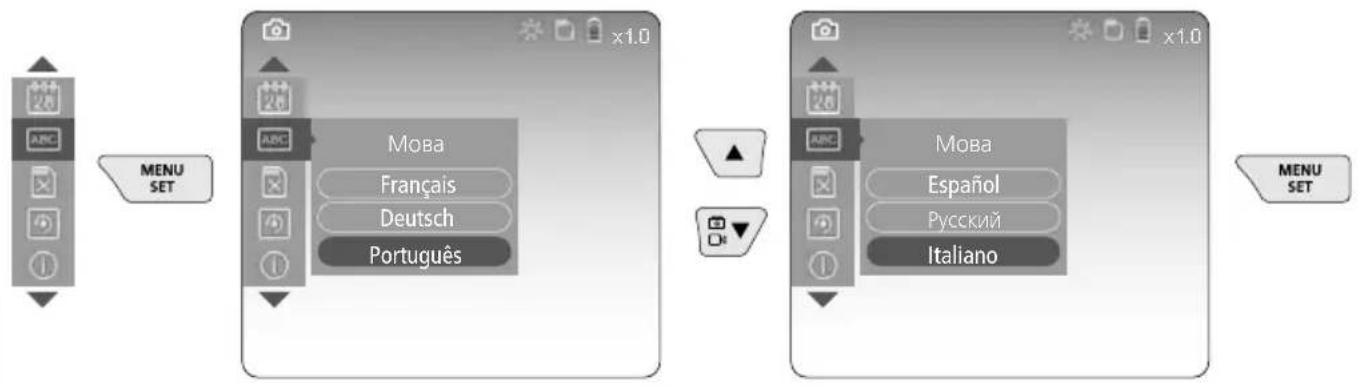

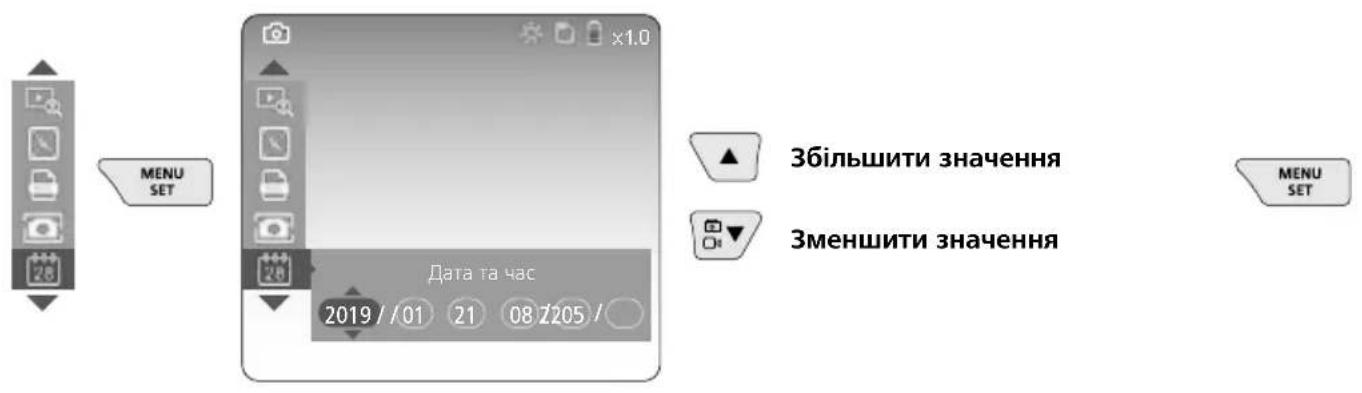

Дата та час f. Змінити мову (ZH-CN, ZH-TW, EN, JA, KO, FR, DE, PT, ES, RU, IT, NL) a. Налаштувати дату/час d. Поворот Поворот Поворот Зменшити значення Збільшити значення

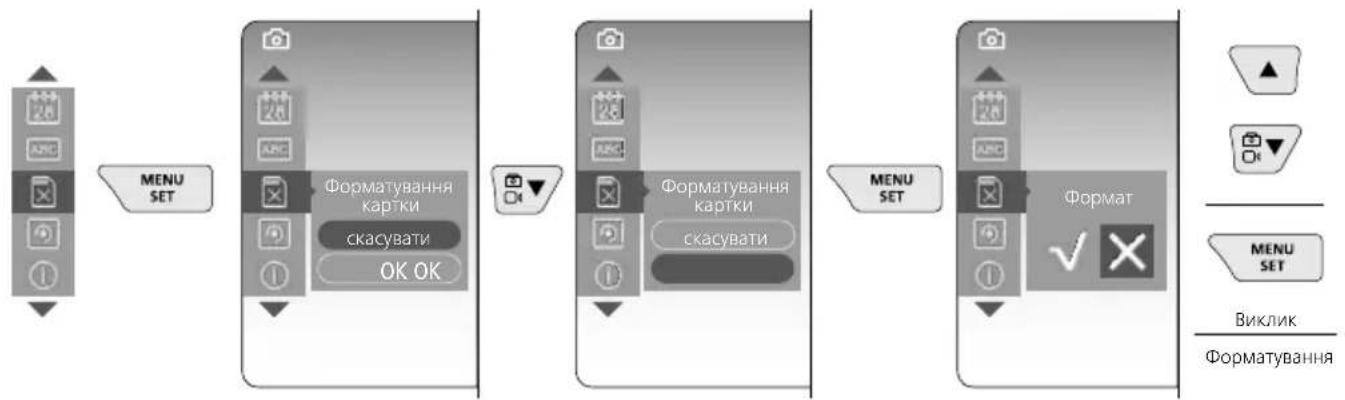

g. Відформатувати носій даних Форматування

H: CT-1.1S: V3.0 RC0H: CT-1.1S: V3.0 RC0Виклик Список файлів порожнійOK OK h. Заводське налаштування

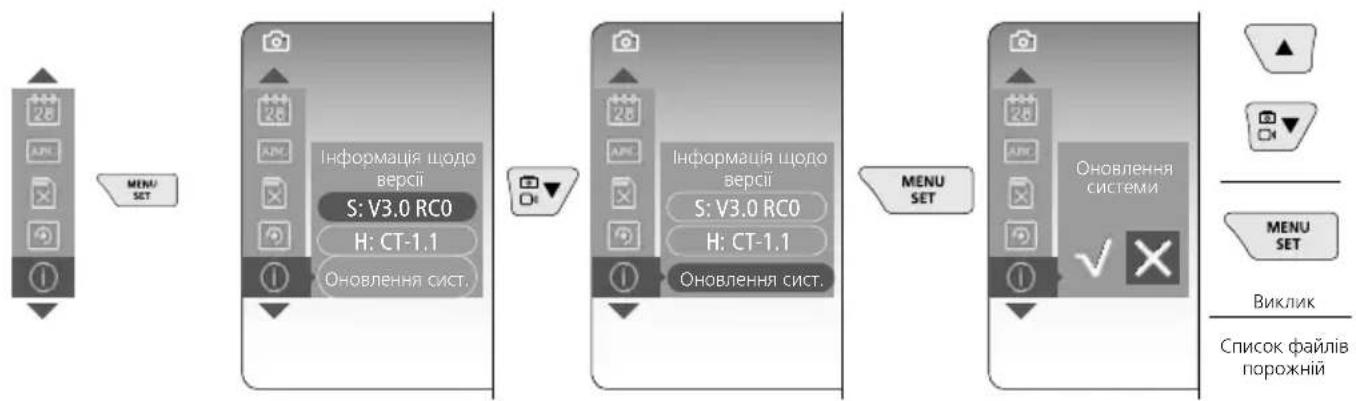

i. Вбудоване програмне забезпечення/Оновлення системи

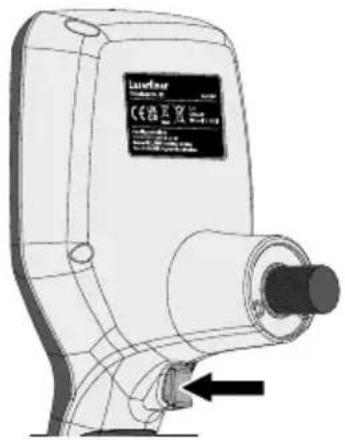

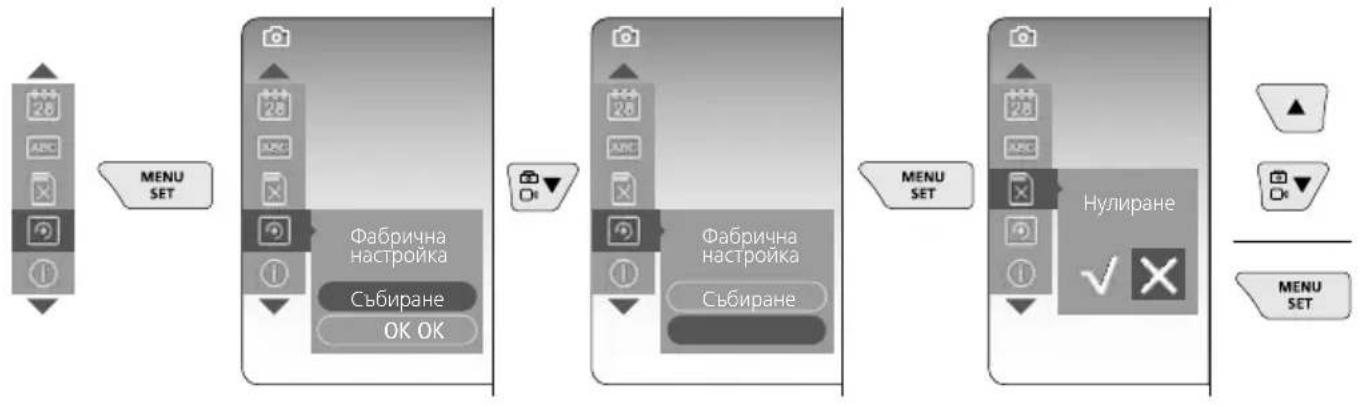

Режим запису Записи фото/відео Головку камери на гнучкому зонді ввести в потрібному положенніта вирівняти за допомогою важеля керування (4). За поганих умов освітлення ввімкнути світлодіодне освітлення. Скористатися зумом для роботи з віддаленими чи малими об’єктами. Функція повороту зображення в ручному режимі дозволяє вивести на екран зображення та повернути його на 90°. Щоб зробити фото- або відеозапис та зберегти дані на SD-карті, слід короткочасно натиснути спускову кнопку (9). Повторне натискання припиняє запис. Заводське налаштуванняскасуватиСкинутиЗаводське налаштуванняскасувати a. Зміна режиму зйомки фото/відео Інформація щодо версіїОновлення сист.Інформація щодо версіїОновлення сист.Оновлення системи Для того щоб виконати оновлення системи, слід звернутися в сервісний відділ фірми UMAREX-LASERLINER.

d. Зум (див. главу 3 а) f. Зйомка фото/відео e. Поворот 1x = Обертання 90° 2x = Обертання 90° 3x = Обертання 90° 4x = Початкове

Щоб зробити фото- або відеозапис та зберегти дані на SD-карті, слід короткочасно натиснути спускову кнопку (9). Повторне натискання припиняє

масштабу зображення UKUK VideoInspector 3D

2019-01-07 12:17:092019-01-07 12:17:09 x1.0 2019-01-07 12:17:092019-01-07 12:17:09 x1.0 x1.01/8 1911_11846B 1911_11807B 19109_134249B 19109_134247B 19109_134243B 19107_182106B Drehzeit: 2019-01-11 11:18:46 Dateigröße: 186k x1.01/8 1911_11846B 1911_11807B 19109_134249B 19109_134247B 19109_134243B 19107_182106B Drehzeit: 2019-01-11 11:18:46 Dateigröße: 186k x1.01/1 1911_112346B 1911_112343B Drehzeit: 2019-01-11 11:23:50 Dateigröße: 569k x1.01/2 1911_112346B 1911_112343B Drehzeit: 2019-01-11 11:23:50 Dateigröße: 569k 2019-01-11 11:18:182019-01-11 11:18:1800:01 00:03

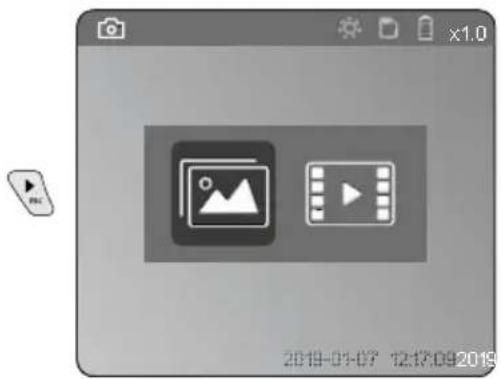

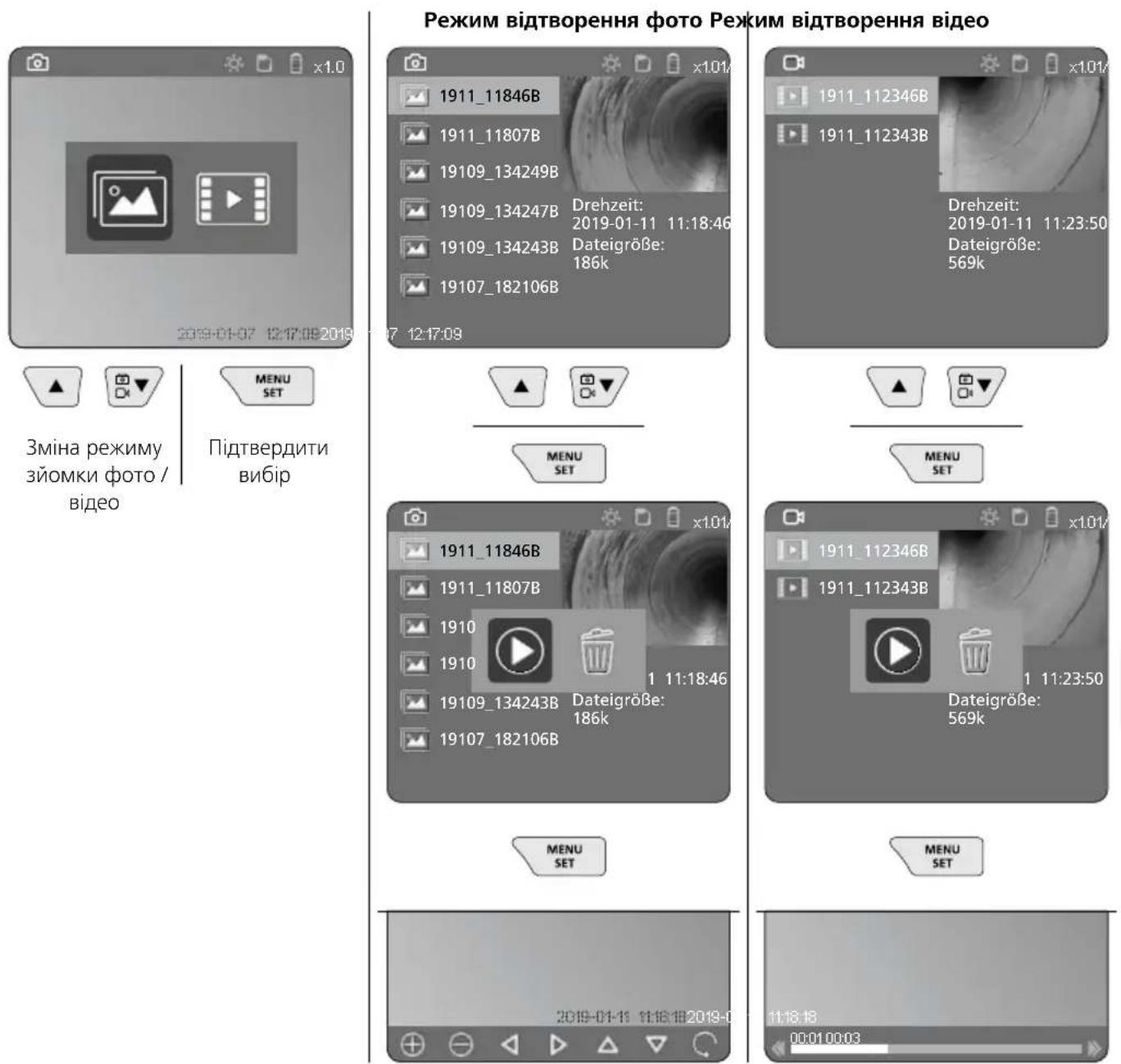

Режим відтворенняone Відтворення знімків/відео Галерея зображень викликається натисканням клавіші „c“. Повторне натискання клавіші „c“ скасовує режим відтворення. a. Відтворення та видалення фото- та відеозаписів Зміна режиму зйомки фото /

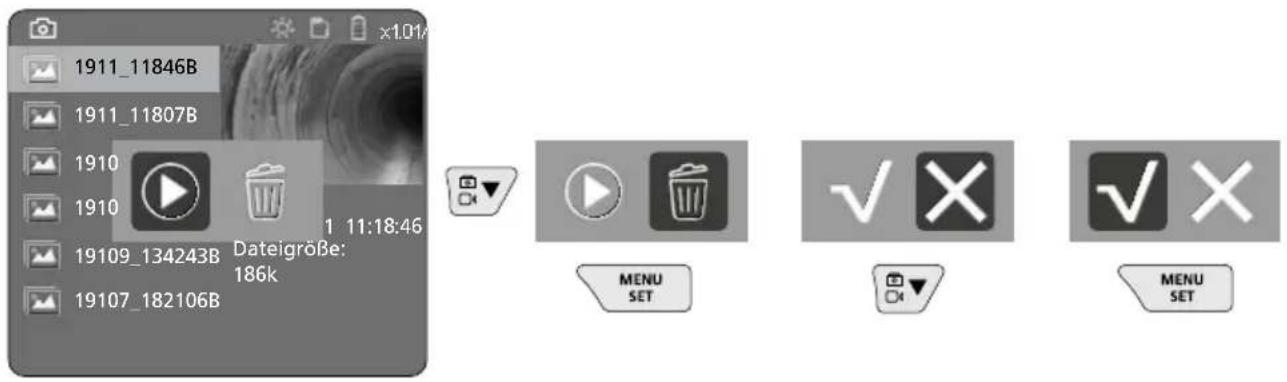

Режим відтворення фото Режим відтворення відео166 Небезпека впливу сильного магнітного поля Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски). Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“. Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв. b. Видалити запис Для видалення фото- або відеозапису відкрити фото в галереї зображень, див. главу 5 а. Видалення не може бути скасовано.

Під час форматування носія даних всі файли та теки можуть бути видалено. Див. пункт „3 g. Форматувати носій даних“.

Передача даних через USB Збережені на карті пам‘яті SD дані можна зчитувати за допомогою кардридера, який входить до комплекту поставки, передати на ПК. x1.01/8 1911_11846B 1911_11807B 19109_134249B 19109_134247B 19109_134243B 19107_182106B Drehzeit: 2019-01-11 11:18:46 Dateigröße: 186k UKUK VideoInspector 3D

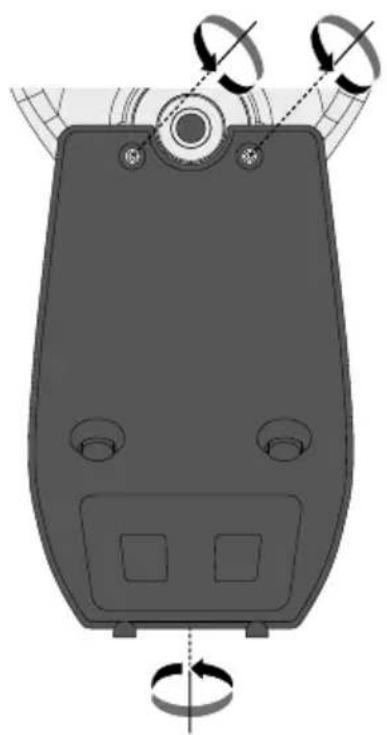

Заміна акумуляторних батарей Зняти магнітне кріплення, відкрити відсік для акумулятора та вставити елемент живлення відповідно до зображених символів. При цьому зважайте на правильну полярність.

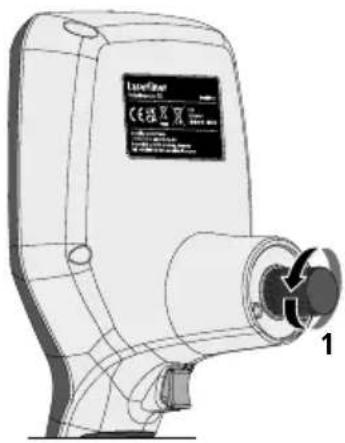

Заміна блока камери Блок камери легко знімається та замінюється. Для цього слід відкрутити гвинт та вийняти блок камери з важеля керування.168 Інструкція з технічного обслуговування та догляду Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Технічні дані Право на технічні зміни збережене. 24W45 Тип екрану Кольоровий 3,5-дюймовий TFT-дисплей Розподільча здатність дисплею 640 x 480 пікселів Формат знімків/формат відео JPEG / MP4 Освітлення 7 ступенів яскравості Цифровий зум 10 рівнів збільшення зображення Пам‘ять Карта пам‘яті MicroSD з об‘ємом пам‘яті до 8 ГБ Клас захисту Базовий блок: IP 54 З‘єднання Micro-USB, блок живлення 5 В / DC

Літій-іонна акумуляторна батарея 3,7 В / 1,7 А·год; блок живлення 5 В / 2 А Тривалість експлуатації близько 3,5 год. Час заряджання близько 4 год. Режим роботи -10°C … 50°C, вологість повітря max. 20 … 85% rH, без конденсації, Робоча висота max. 4000 м над рівнем моря (нормальний нуль) Умови зберігання -20°C … 60°C, вологість повітря max. 80% rH Габаритні розміри (Ш x В x Г) 115 x 190 x 115 мм (без гнучкого зонда та кріплення) Вага 505 г (вкл. акумуляторний блок і кріплення) Приписи ЄС та Великобританії та утилізація Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії. Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов‘язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Акумулятор необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів. Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/ll/aih/inVideoInspector 3D
