VideoInspector 3D - Videocamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele inspectie videocamera
Merk	Laserliner
Model	VideoInspector 3D
Scherm	TFT 3,5 inch, resolutie 640 x 480 pixels
Opnameformaat	JPEG (foto) / MP4 (video)
LED-verlichting	7 instelbare helderheidsniveaus
Digitale zoom	10 zoomniveaus
Geheugen	Micro SD-kaart tot 8 GB (niet inbegrepen)
Beschermingsgraad	IP54 (basiseenheid)
Voeding	Li-ion accu 3,7 V / 1,7 Ah + netvoeding 5 V / 2 A
Gebruiksduur	Ongeveer 3,5 uur
Oplaadtijd	Ongeveer 4 uur
Afmetingen (L x H x D)	115 x 190 x 115 mm (zonder slang of bevestiging)
Gewicht	505 g (met accu en magnetische bevestiging)
Bedrijfstemperatuur	-10 °C tot 50 °C
Opslagtemperatuur	-20 °C tot 60 °C
Luchtvochtigheid tijdens gebruik	20 tot 85% RV (zonder condensatie)
Aansluitingen	Micro-USB (opladen/data), HDMI, micro SD-slot
Beeldrotatie	In stappen van 90° (0°, 90°, 180°, 270°)
Hoofdfuncties	Visuele inspectie van leidingen, holtes, metselwerk; foto/video-opname; zoom; verlichting; joystickrotatie
Onderhoud en reiniging	Licht vochtige doek; vermijd oplosmiddelen; droge en schone opslag; verwijder accu bij langdurige opslag
Veiligheid	Niet gebruiken voor medische onderzoeken; vermijd contact met vloeistoffen, chemicaliën, spanning; op 30 cm afstand houden van medische implantaten
Reserveonderdelen en repareerbaarheid	Accu en camera-eenheid vervangbaar; firmware-update via klantenservice
Garantie	Garantie alleen geldig met originele accessoires
Normen	CE, UKCA-conform; recycling volgens WEEE

Veelgestelde vragen - VideoInspector 3D Laserliner

Hoe maak ik een foto of video met de VideoInspector 3D?

Richt de camerakop met de joystick, stel indien nodig de LED-verlichting in en druk kort op de ontspanner (9) om een foto te maken of een video-opname te starten. Druk in de videomodus nogmaals om de opname te stoppen. Zorg ervoor dat er een micro SD-kaart is geplaatst.

Hoe gebruik ik de digitale zoom?

De digitale zoom biedt 10 zoomniveaus. In de opname- of afspeelmodus gebruikt u de zoomfunctie (toets of menu) om het beeld te vergroten. Raadpleeg hoofdstuk 3a van de handleiding voor details.

Hoe verander ik de taal van de interface?

Ga naar het instellingenmenu (toets MENU SET) en kies de optie 'Taal'. Selecteer uw taal uit de beschikbare: Nederlands, Duits, Engels, enz. Bevestig met OK.

Hoe formatteer ik de micro SD-geheugenkaart?

Selecteer in het instellingenmenu 'Geheugenkaart formatteren'. Bevestig om alle gegevens te wissen. Let op: formatteren is onomkeerbaar. Zorg dat u belangrijke bestanden heeft geback-upt.

Wat is de gebruiksduur van de batterij en hoe laad ik deze op?

De gebruiksduur is ongeveer 3,5 uur. Laad de Li-ion accu op via de micro USB-poort met de meegeleverde oplader (5 V / 2 A). Het laadproces wordt aangegeven door een LED: rood tijdens het laden, groen wanneer klaar (ongeveer 4 uur).

Is het apparaat waterdicht?

De basiseenheid heeft beschermingsgraad IP54 (bescherming tegen spatwater en stof). Zorg dat de afdekdop van de aansluitingen goed gesloten is. De flexibele slang en camera zijn ontworpen voor gebruik in vochtige omgevingen, maar dompel de basiseenheid niet onder in water.

Hoe vervang ik de camera-eenheid?

Draai de schroef bij de joystick los, verwijder de oude camera-eenheid en plaats de nieuwe. Zorg dat de verbinding goed vastzit. Raadpleeg de handleiding voor compatibele modellen.

Hoe zet ik foto's en video's over naar een computer?

Verwijder de micro SD-kaart uit het apparaat en plaats deze in de meegeleverde kaartlezer, sluit deze vervolgens aan op de computer. U kunt ook de USB-kabel gebruiken (opslagmodus) om bestanden rechtstreeks over te zetten.

Wat te doen als het scherm zwart blijft of niet aangaat?

Controleer eerst of de accu is opgeladen (werking LED). Als de accu leeg is, laad hem dan op. Als het probleem aanhoudt, probeer het apparaat te resetten via het menu 'Fabrieksinstellingen' of neem contact op met de klantenservice bij een hardwarestoring.

Hoe reinig ik de VideoInspector 3D?

Gebruik een licht vochtige doek (niet nat) om de oppervlakken te reinigen. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of schurende doeken. Berg het apparaat na gebruik droog en schoon op. Verwijder de accu als u het apparaat langere tijd niet gebruikt.

GEBRUIKSAANWIJZING VideoInspector 3D Laserliner

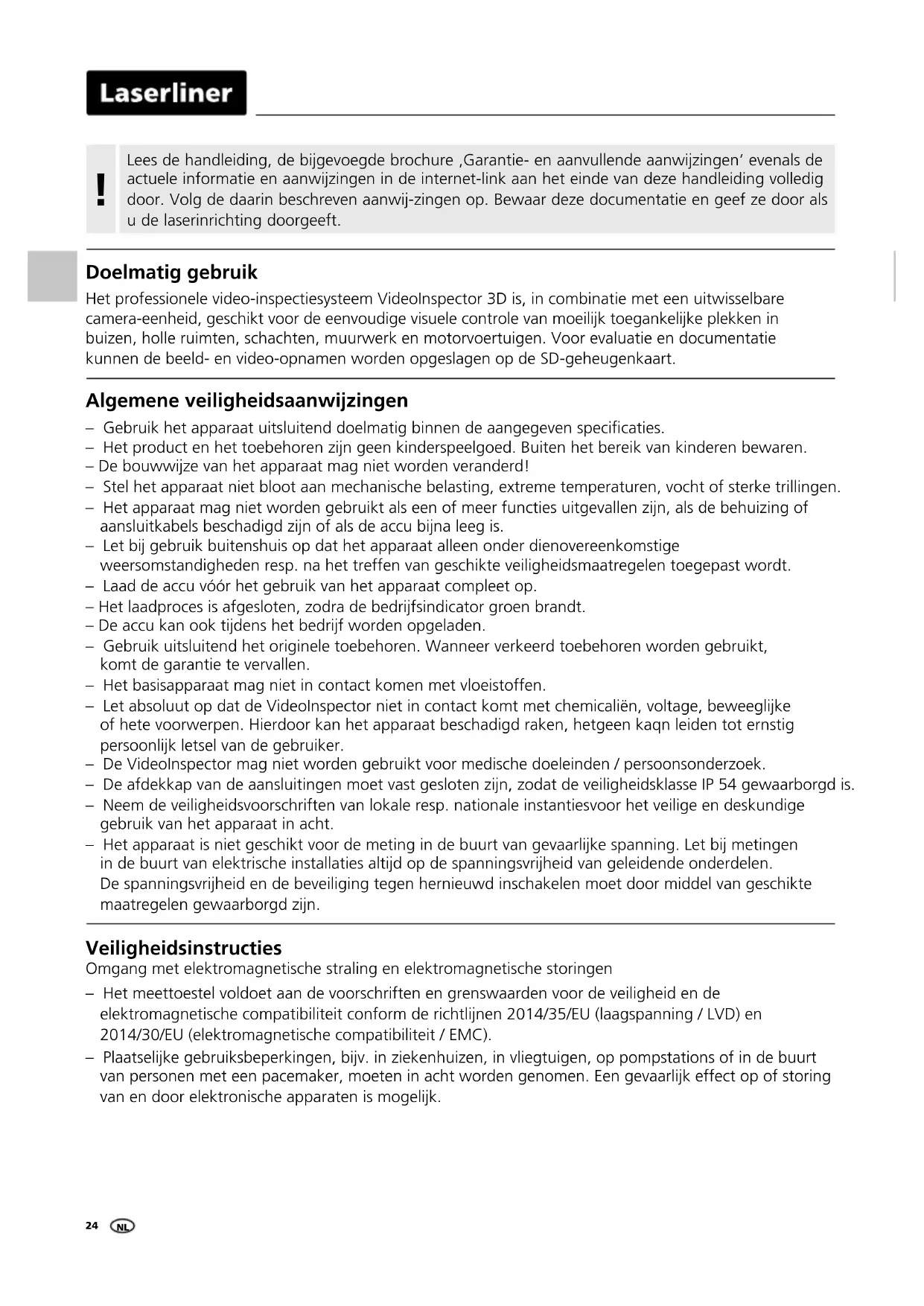

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het professionele video-inspectiesysteem VideoInspector 3D is, in combinatie met een uitwisselbare camera-eenheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijke plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kunnen de beeld- en video-opnamen worden opgeslagen op de SD-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet worden gebruikt als een of meer functies uitgevallen zijn, als de behuizing of aansluitkabels beschadigd zijn of als de accu bijna leeg is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Het laadproces is afgesloten, zodra de bedrijfsindicator groen brandt.
• De accu kan ook tijdens het bedrijf worden opgeladen.
• Gebruik uitsluitend het originele toebehoren. Wanneer verkeerd toebehoren worden gebruikt, komt de garantie te vervallen.
• Het basisapparaat mag niet in contact komen met vloeistoffen.
• Let absoluut op dat de Videolnspector niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De Videolnspector mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• De afdekkap van de aansluitingen moet vast gesloten zijn, zodat de veiligheidsklasse IP 54 gewaarborgd is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met elektromagnetische straling en elektromagnetische storingen

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de veiligheid en de elektromagnetische compatibiliteit conform de richtlijnen 2014/35/EU (laagspanning / LVD) en 2014/30/EU (elektromagnetische compatibiliteit / EMC).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

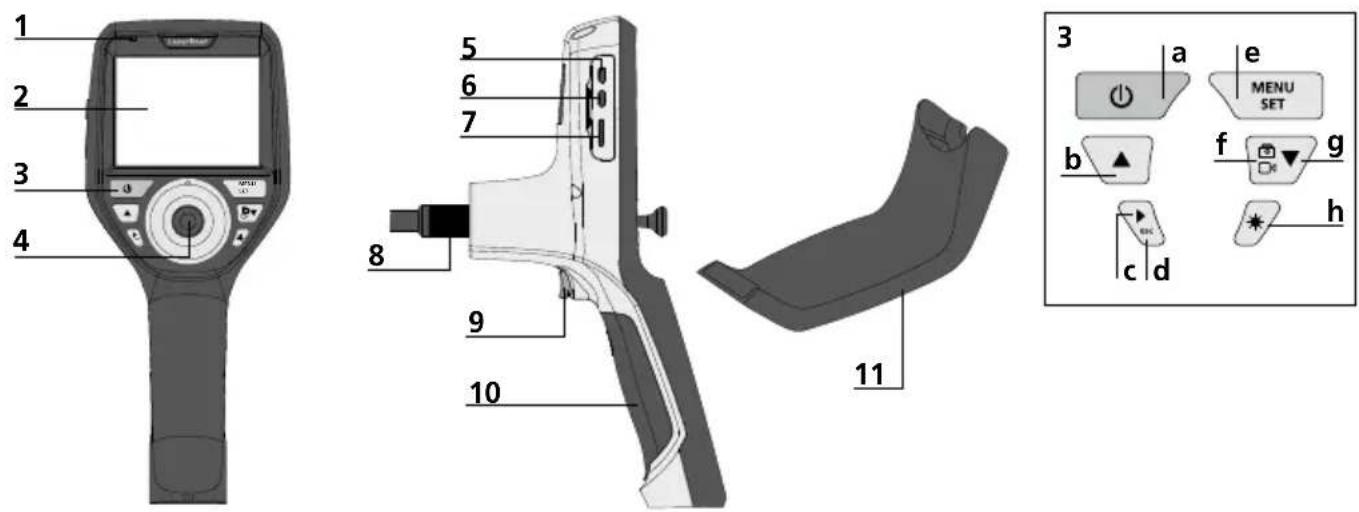

1 Bedrijfsindicator
2 LC-display
3 Directe toetsen
4 Joystick voor de draaiing van de camerakop
5 HDMI-aansluiting
6 Micro-usb-interface / Laadbus

7 Steekplaats micro-SD-kaart
8 Aansluiting flexibele slang
9 Ontspanner
10 Batterijvakje
11 Magnetische houder

a ON/OFF / Stilstaand beeld
b Rotatie 180°/ Menubesturing
c Mediagalerij beeld / video
d Annuleren
e Instellingsmodus / Bevestigen / Opnames oproepen / Opnames wissen

f Omschakeling beeld / video
g Menubesturing
h LED-verlichting

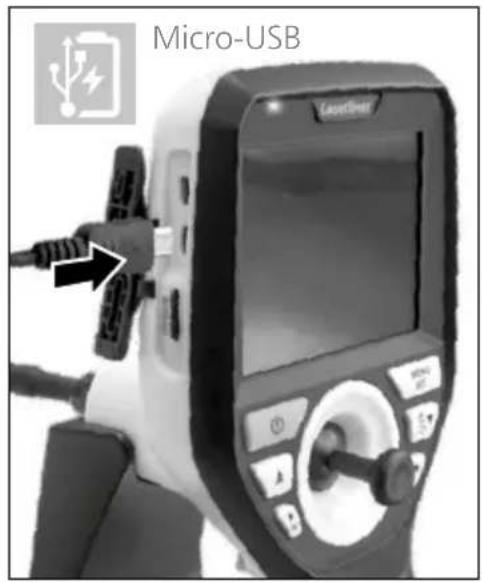

1 Gebruik netadapter / lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.
• Terwijl het apparaat geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.
• Verwijder de laadkabel na het laden en onderbreek de stroomtoevoer naar de netadapter.

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Laserliner

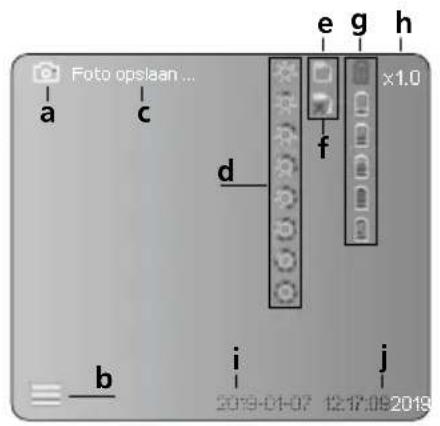

Opnamemodus beeld

Foto opslaan... a c d e g h x1.0 f b i j 2019-01-07 12:17:08 2019

Opnamemodus video

00:00 k l e g h x1.0 d f b i j 07-12:17:09 2019-01-07 12:17:09 2019

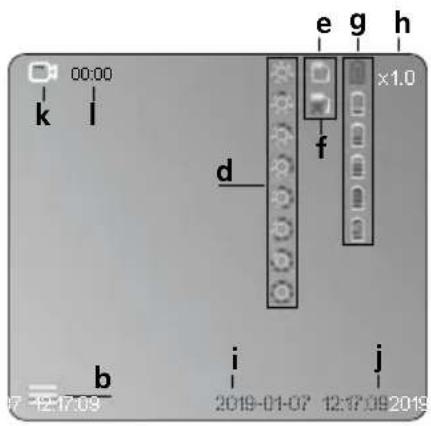

a Opname beeld

b Menu gesloten

c Opslagproces

d LED-verlichting

e SD-kaart actief

f SD-kaart plaatsen

g Batterijstatus

h Zoom

i Actuele datum

j Actuele tijd

k Opname video

I Opname loopt

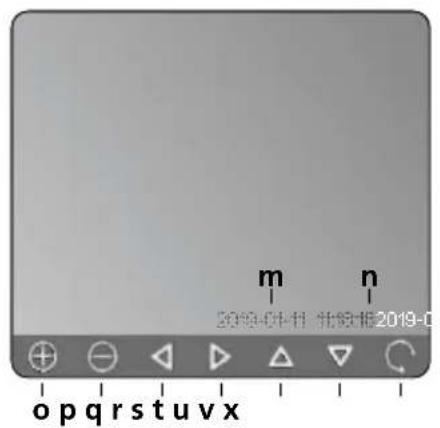

Weergavemodus beeld

m Datum van de opname

n Opnametijd

- Zoom +

p Zoom -

q Navigeren in gezoomd beeld

r Navigeren in gezoomd beeld

s Navigeren in gezoomd beeld

t Navigeren in gezoomd beeld

u Terug naar de mediagalerij

v Afgespeelde tijd

w Duur van de opname

x Resterende tijd

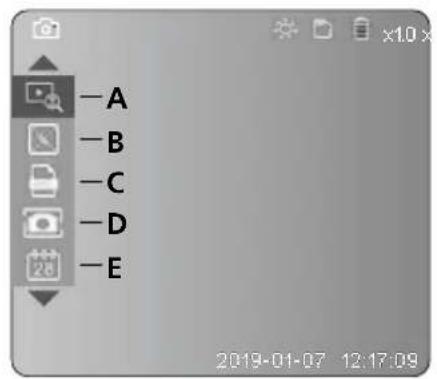

Instellingsmodus

B Datum- en tijdstempel

C Fotoformaat

D Beeldrotatie

E Datum / tijd instellen

F Taal wijzigen

G Gegevensdrager formatteren

H Fabrieksinstelling

I Firmware-versie

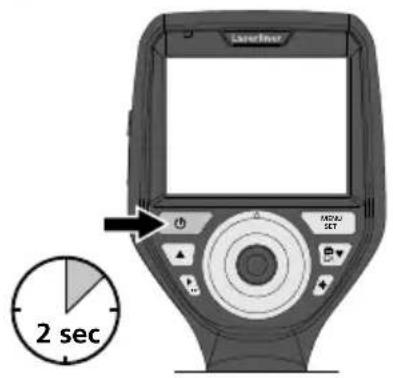

2 ON / OFF

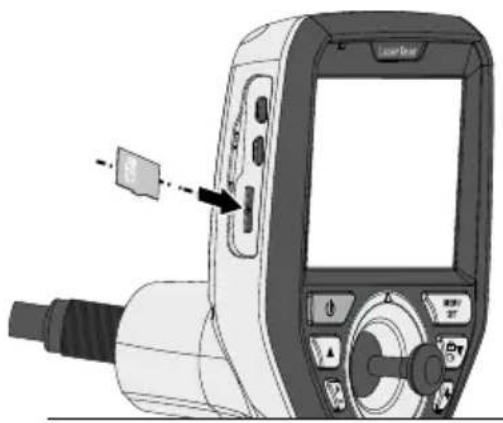

3 Micro SD-kaart plaatsen

Om een micro SD-kaart te plaatsen opent u eerst de rubberen afdekking en plaatst dan de geheugen- kaart volgens de afbeelding in de sleuf. Zonder geheu- genmedium kunnen geen opnames worden gemaakt.

Druk (meerdere malen) op de ESC-toets om weer naar de opnamemodus te schakelen.

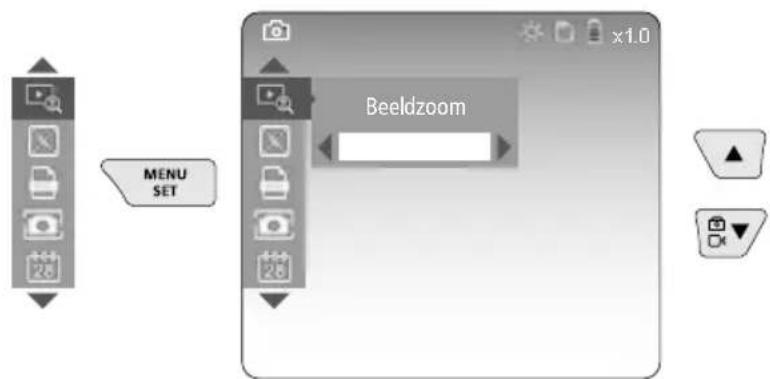

a. Zoom

MENU SET Beeldzoom

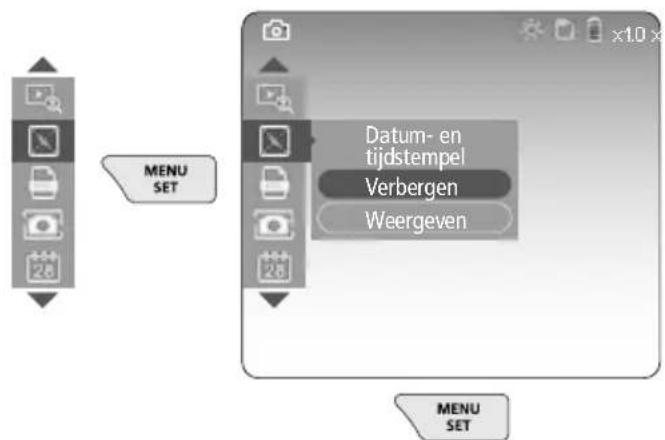

b. Datum- en tijdstempel

MENU SET Datum- en tijdstempel Verbergen Weergeven MENU SET

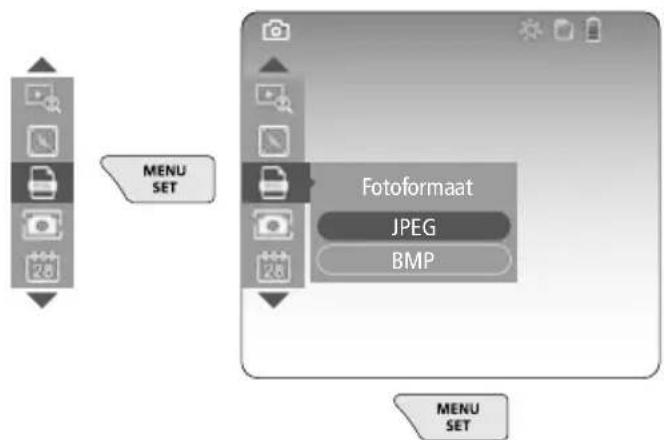

c. Fotoformaat

Laserliner

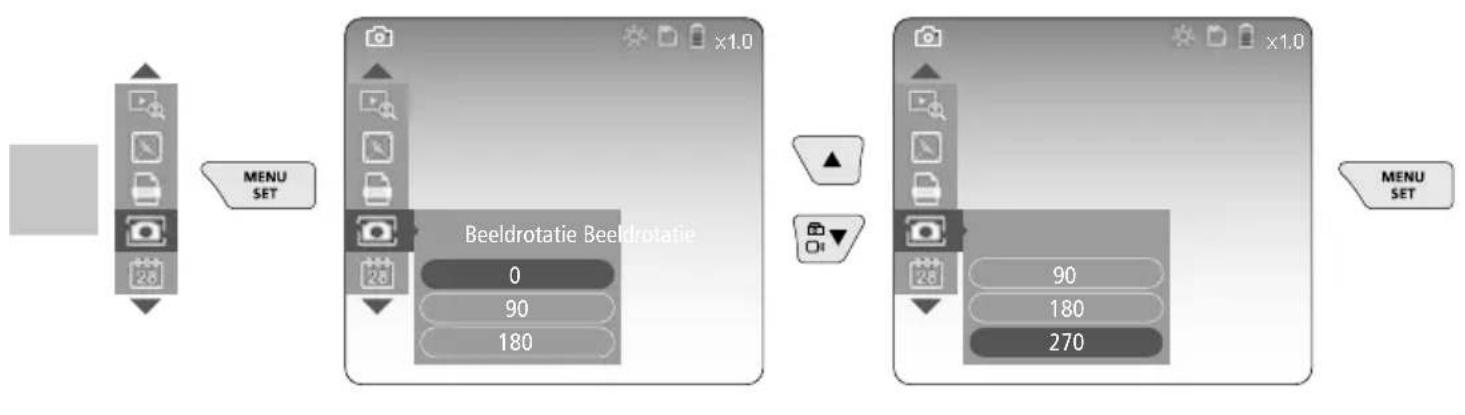

d. Beeldrotatie

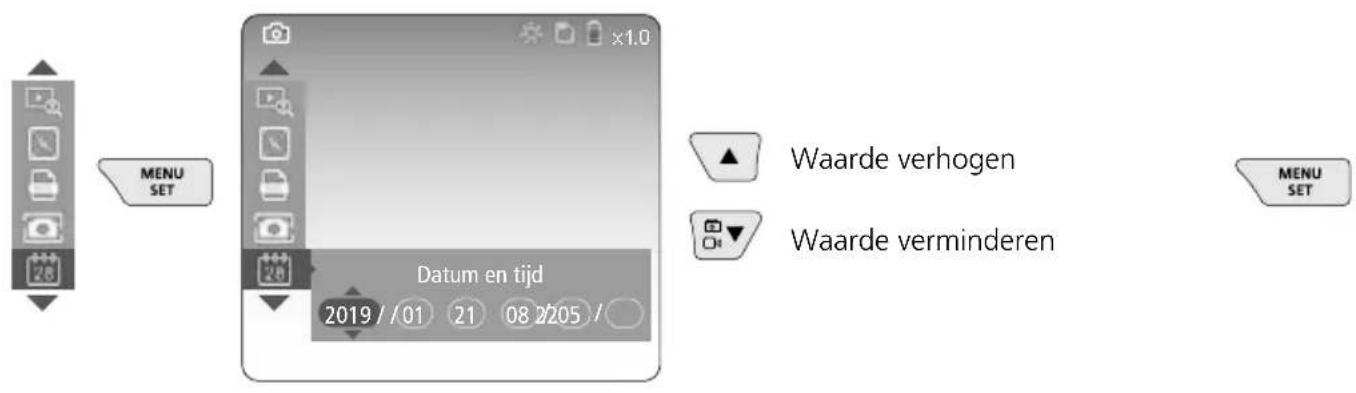

e. Datum / tijd instellen

MENU SET Datum en tijd 2019 / /01 21 08 2/205 / Waarde verhogen Waarde verminderen MENU SET

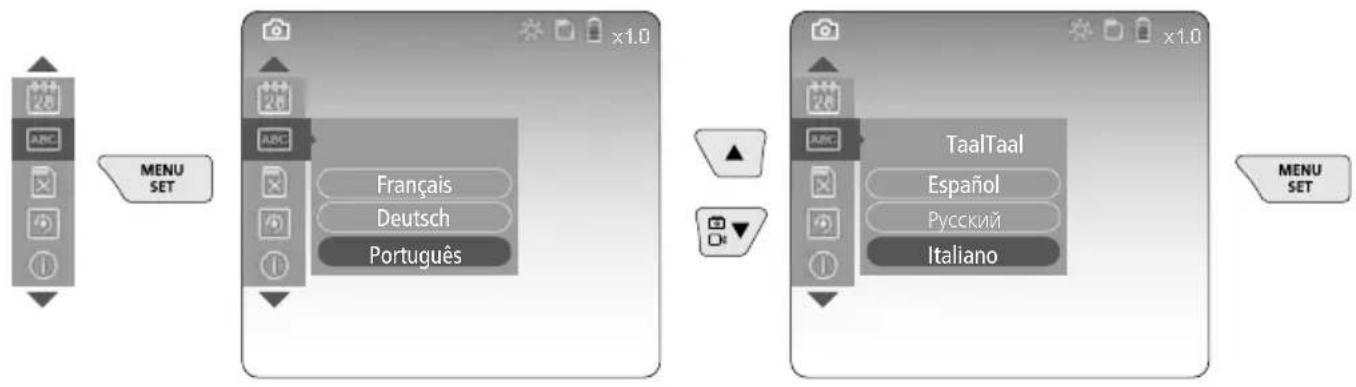

f. Taal wijzigen (ZH-CN, ZH-TW, EN, JA, KO, FR, DE, PT, ES, RU, IT, NL)


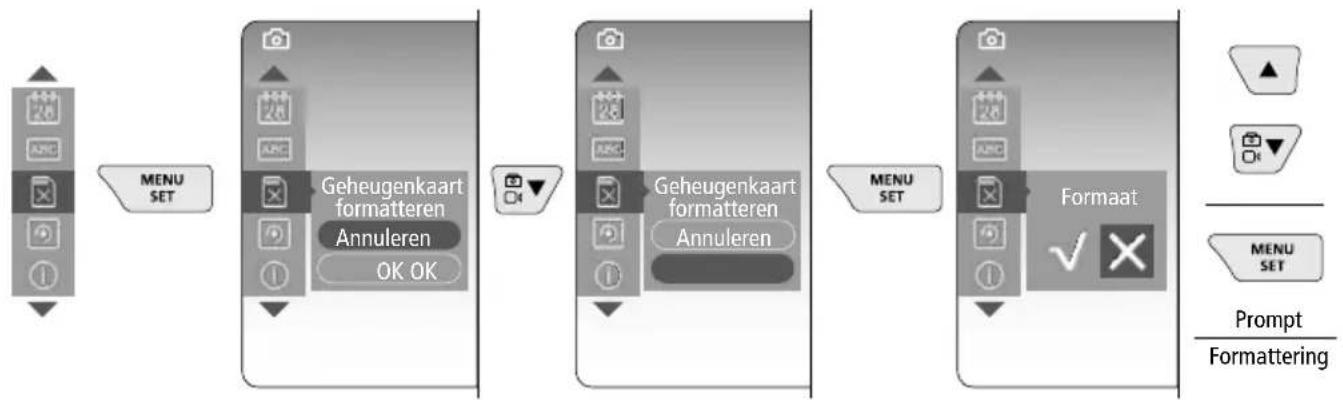

g. Gegevensdrager formatteren


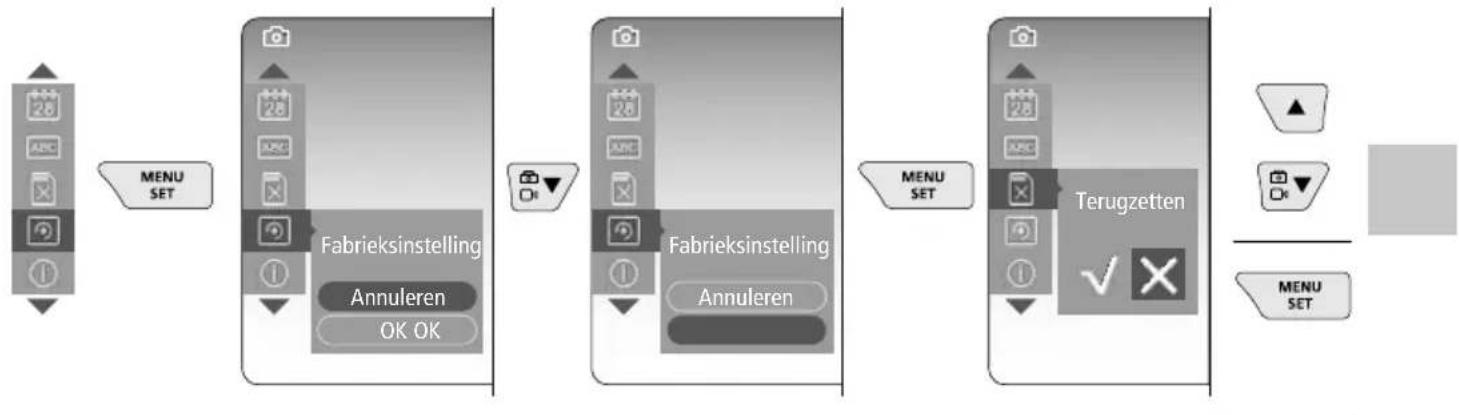

h. Fabrieksinstelling


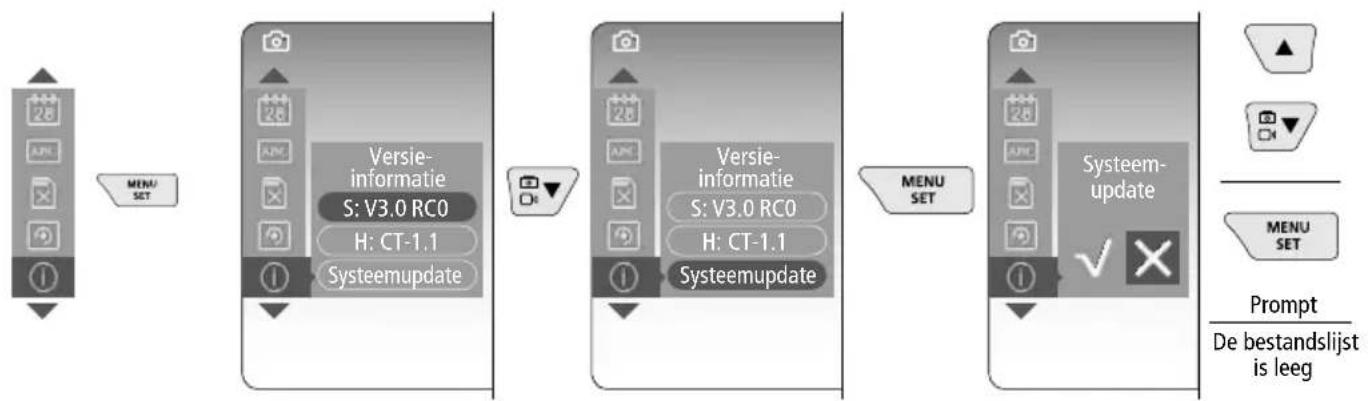

i. Firmware-versie / Systeemupdate

! Neem voor de uitvoering van een systeemupdate contact op met de serviceafdeling van UMAREX-LASERLINER.

5 Opnamemodus

Beeld-/video-opnames

Beweeg de camerakop aan de flexibele slang naar de gewenste positie en lijn hem uit met de joystick (4). Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de handmatige beeldrotatie in stappen van 90° worden gedraaid. Druk kort op de ontspanner (9) om de foto te maken en op de SD-kaart op te slaan of de video-opname te starten. Druk opnieuw op de ontspanner om de video-opname te stoppen en op te slaan.

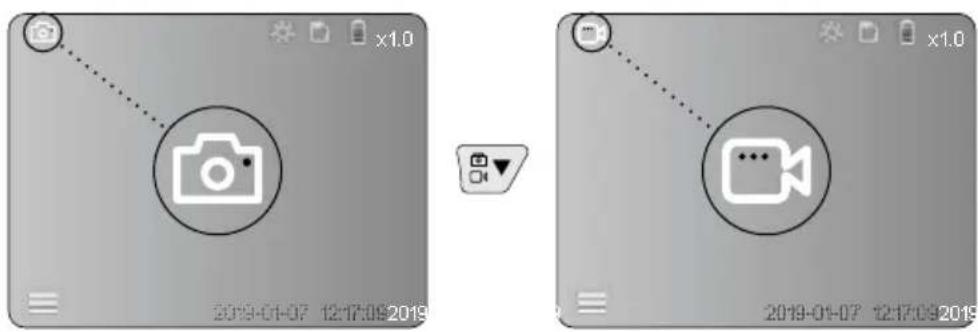

a. Omschakeling opname beeld / video

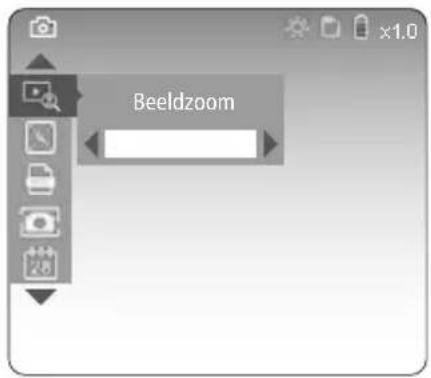

d. Zoom (zie hoofdstuk 3a)

Beeldzoom

e. Beeldrotatie

Blank grayscale image with no visible text, symbols, or discernible content.

1x = Draaiing 90°

2x = Draaiing 90°

3x = Draaiing 90°

4x=Uitgangsbeeld

f. Opname beeld / video

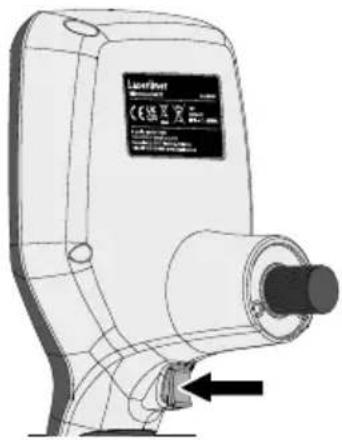

Druk kort op de ontspanner (9) om de foto te maken en op de SD-kaart op te slaan of de video-opname te starten. Druk opnieuw op de ontspanner om de video-opname te stoppen en op te slaan.

Weergave van beeld-/video-opnames

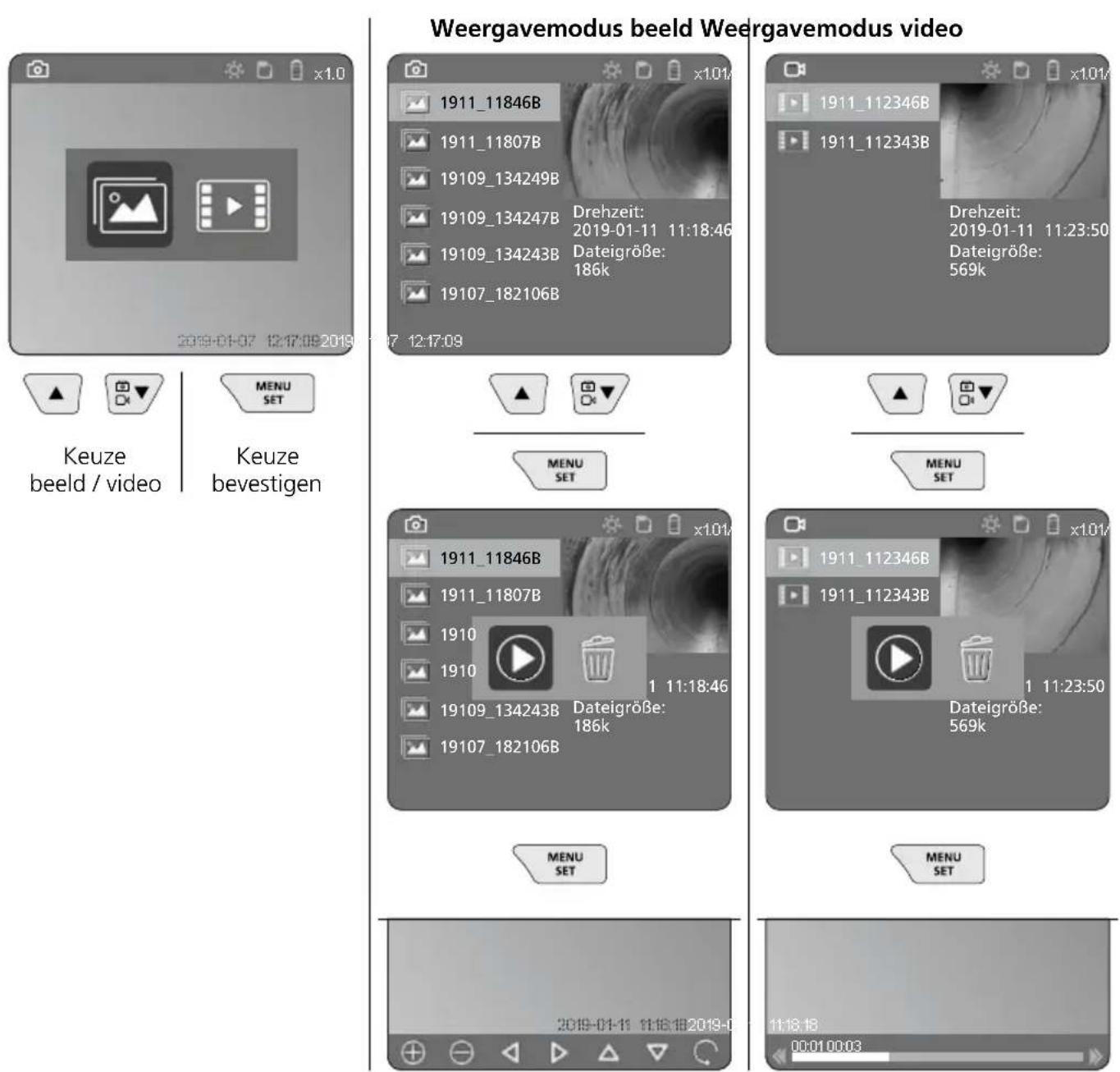

Druk op de toets, c' om de mediagalerij op te roepen. Druk opnieuw op de toets, c' om de weergavemodus te sluiten.

a. Afspelen en wissen van foto-/video-opnames

Laserliner

b. Opname wissen

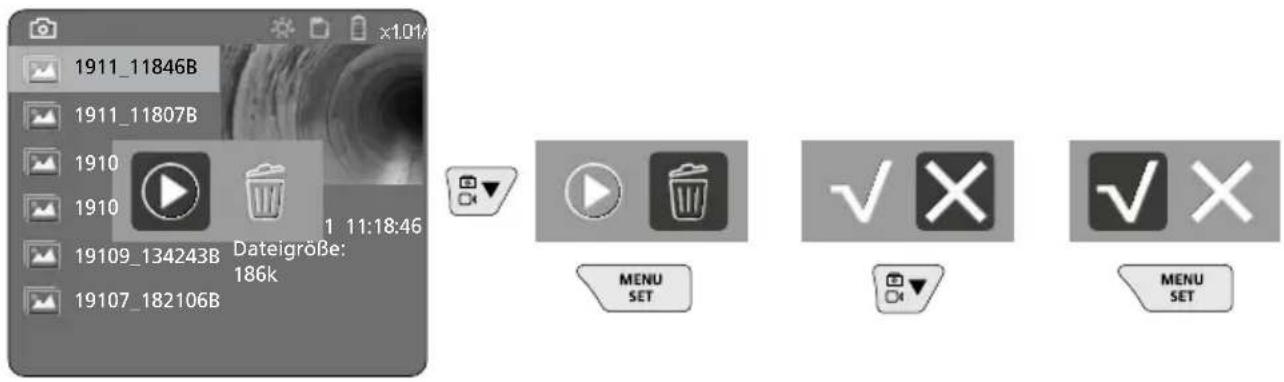

Voor het wissen van een foto- of video-opname, roept u de foto / video in de mediagalerij op, zie hoofdstuk 5 a.

1911_11846B 1911_11807B 1910 1910 19109_134243B Dateigröße: 186k 19107_182106B MENU SET ✓ X ✓ X MENU SET

! Het wisproces kan niet ongedaan worden gemaakt.

Via de formattering van de gegevensdrager kunnen alle bestanden en mappen worden gewist. Zie hiervoor punt ,3 g. Gegevensdrager formatteren'.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart kunnen met de bijgeleverde kaartlezer naar de pc worden overgedragen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Vervangen van de camera-eenheid

De camera-eenheid kan eenvoudig worden verwijderd en vervangen. Draai daarvoor de schroef los en trek de camera-eenheid aan de joystick eruit.

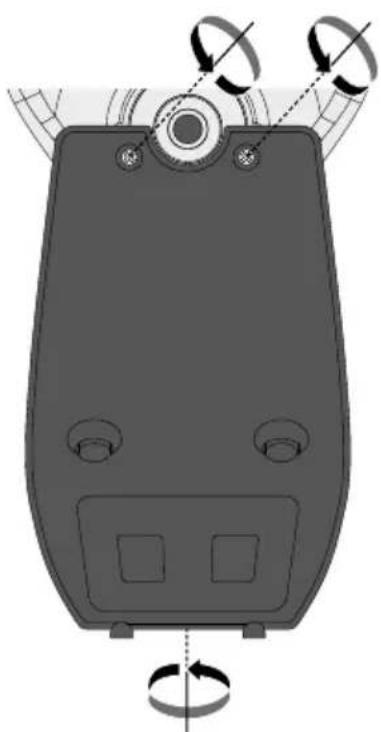

Vervangen van de accu

Verwijder de magnetische houder, open het accuvakje en plaats de accu overeenkomstig de symbolen. Let daarbij op de juiste polariteit.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens		Technische wijzigingen voorbehouden. 24W45
Beeldschermtype 3,5" TFT-kleurendisplay
Resolutie display 640 x 480 pixel
Fotoformaat / videoformaat JPEG / MP4
Verlichting 7 helderheidsstanden
Digitale zoom 10 zoomniveaus
Geheugen Micro-SD geheugenkaart tot 8 GB
Beschermingsklasse Basiseenheid: IP 54 /
Aansluitingen Micro-USB, netadapter 5V / DC
Voeding		Li-ion accupak 3,7 V / 1,7 Ah / netadapter 5 V/DC / 2A
Bedrijfsduur ca. 3,5 uur
Laadtijd ca. 4 uur
Werkomstandigheden		-10°C ... 50°C, luchtvochtigheid max. 20 ... 85% rH,niet-condenserend, werkhoogte max. 4000 m boven NAP(Nieuw Amsterdam Peil)
Opslagvoorwaarden -20°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)		115 x 190 x 115 mm (zonder flexibele slang en houder)
Gewicht 505 g (incl. accupak en houder)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten, batterijen en verpakkingen horen niet bij het huishoudelijk afval. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De oplaadbare batterij moet met een in de handel verkrijgbaar gereedschap uit het apparaat worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het apparaat voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:
