Caractéristiques	Détails
Type d'éclairage	LED RGB
Consommation énergétique	Faible consommation, économe en énergie
Applications	Éclairage de jardin, décoration extérieure
Contrôle de la couleur	Options de réglage des couleurs RGB
Durabilité	Résistant aux intempéries
Installation	Facile à installer, nécessite un raccordement électrique
Maintenance	Nettoyage régulier recommandé, vérification des connexions électriques
Sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie du fabricant (vérifier les conditions)
Informations supplémentaires	Vérifier la compatibilité avec les systèmes d'éclairage existants

FOIRE AUX QUESTIONS - ProfiLux Garden LED RGB OASE

Comment installer le OASE ProfiLux Garden LED RGB ?

Pour installer le OASE ProfiLux Garden LED RGB, suivez les étapes suivantes : 1. Choisissez un emplacement approprié. 2. Fixez le support au sol ou à la surface souhaitée. 3. Connectez le câble d'alimentation et assurez-vous qu'il est étanche. 4. Branchez le luminaire et vérifiez son bon fonctionnement.

Comment changer la couleur de l'éclairage ?

Pour changer la couleur de l'éclairage, utilisez la télécommande fournie ou l'application mobile compatible. Sélectionnez la couleur souhaitée parmi les options disponibles.

Le produit est-il résistant à l'eau ?

Oui, le OASE ProfiLux Garden LED RGB est conçu pour être résistant à l'eau, avec un indice de protection IP65, ce qui le rend adapté à une utilisation en extérieur.

Quel est la durée de vie des LED ?

Les LED du OASE ProfiLux Garden RGB ont une durée de vie estimée à environ 30 000 heures, ce qui garantit une utilisation prolongée sans besoin de remplacement fréquent.

Comment nettoyer le produit ?

Pour nettoyer le OASE ProfiLux Garden LED RGB, débranchez-le d'abord. Utilisez un chiffon doux et humide pour enlever la poussière et les salissures. Évitez les produits chimiques agressifs.

Que faire si la lumière ne s'allume pas ?

Si la lumière ne s'allume pas, vérifiez d'abord que le produit est correctement branché et que l'alimentation fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Puis-je utiliser plusieurs unités ensemble ?

Oui, vous pouvez utiliser plusieurs unités du OASE ProfiLux Garden LED RGB ensemble. Assurez-vous qu'elles sont toutes correctement connectées à une source d'alimentation adéquate.

Le produit est-il compatible avec des systèmes de contrôle domotique ?

Oui, le OASE ProfiLux Garden LED RGB est compatible avec certains systèmes de contrôle domotique. Vérifiez la compatibilité avec votre système avant l'achat.

MODE D'EMPLOI ProfiLux Garden LED RGB OASE

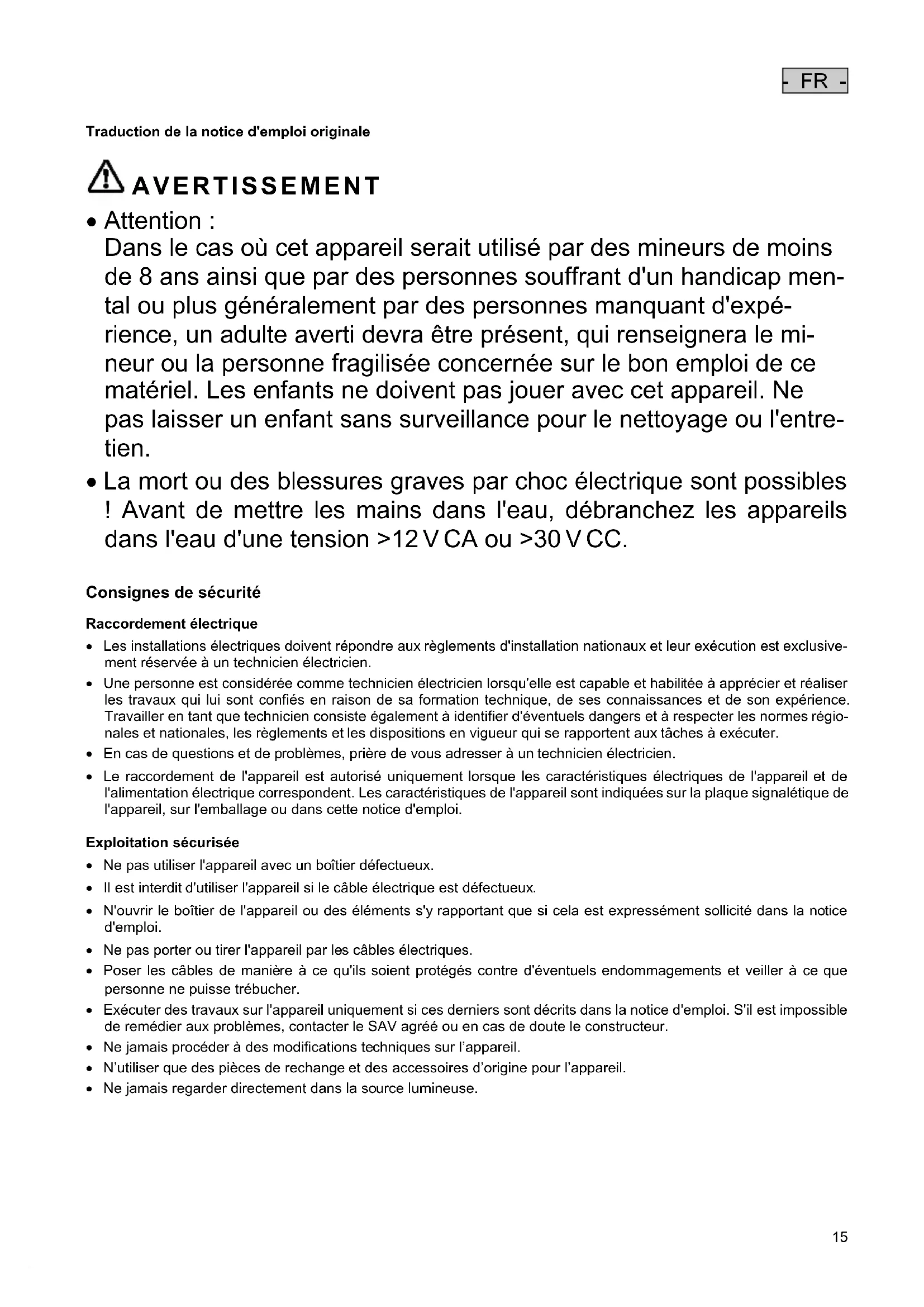

Traduction de la notice d'emploi originale

• Attention : Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap men- tal ou plus généralement par des personnes manquant d'expé- rience, un adulte averti devra être présent, qui renseignera le mi- neur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entre- tien.

• La mort ou des blessures graves par choc électrique sont possibles ! Avant de mettre les mains dans l'eau, débranchez les appareils dans l'eau d'une tension >12 V CA ou >30 V CC.

Consignes de sécurité

Raccordement électrique

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive- ment réservée à un technicien électricien.

• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio- nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.

• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.

• Le raccordement de l'appareil est autorisé uniquement lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.

Exploitation sécurisée

• Ne pas utiliser l'appareil avec un boîtier défectueux.

• Il est interdit d'utiliser l'appareil si le câble électrique est défectueux.

• N'ouvrir le boîtier de l'appareil ou des éléments s'y rapportant que si cela est expressément sollicité dans la notice d'emploi.

• Ne pas porter ou tirer l'appareil par les câbles électriques.

• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.

• Ne jamais procéder à des modifications techniques sur l’appareil.

• N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil.

• Ne jamais regarder directement dans la source lumineuse.- FR -

Remarques relatives à cette notice d'emploi Bienvenue chez OASE Living Water. Avec l'acquisition du produit, ProfiLux Garden LED RGB vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale- ment cette notice d'emploi.

Symboles dans cette notice d'emploi Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

• signale une situation éventuellement dangereuse.

• Le non-respect risque d'entraîner la mort ou des blessures graves.

REMARQUE Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou environne- mentaux.

Autres remarques A Renvoi à l'illustration, p. ex. Figure A.

• Renvoi à un autre chapitre.

Pièces faisant partie de la livraison

Câble de raccordement avec cosses

Ci-après, les produits requis ne faisant pas partie de la livraison pour le fonctionnement et l’utilisation de toutes les fonctionnalités :

• InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037), pour contrôler le projecteur à l’aide d’une ProfiLux Garden LED RGB application.

• ProfiLux Garden LED Controller (42639), appareil de commande pour le projecteur ProfiLux Garden LED RGB.

Description du produit ProfiLux Garden LED RGB est un projecteur RGB-LED qui offre des effets d’éclairage sans avoir besoin de program- mation.

Système Easy Garden Control (EGC) Ce produit peut communiquer avec Easy Garden Control-System (EGC). EGC offre permet de garder confortablement le contrôle dans le jardin et près de l’étang grâce à un smartphone ou une tablette et garantit confort et sécurité. Re- trouvez plus d’informations sur EGC et ses avantages sur www.oase-livingwater.com/egc-start.- FR -

Utilisation conforme à la finalité ProfiLux Garden LED RGB, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :

• N'utiliser l'appareil qu'avec OASE ProfiLux Garden LED Controller.

• Pour une utilisation dans des installations à jet d'eau et des étangs/bassins.

• Pour une utilisation au dessus de l'eau et sous l'eau.

• Exploitation dans le respect des données techniques.

Températures ambiantes autorisées lors du fonctionnement

• Installation sous l'eau : Température de l'eau de + +4 °C à + +35 °C.

• Installation à sec : Température de l'air de -10 °C à +40 °C.

AVERTISSEMENT La mort ou des blessures graves dues à une tension électrique dangereuse !

• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact avec l’eau.

• Couper la tension secteur avant toute exécution de travaux sur l'appareil.

L’appareil est installable soit sous l'eau soit hors de l'eau.

• Pour éclairer une fontaine, monter l’appareil sur une allonge d'ajustage.

• Pour les travaux de montage, utiliser éventuellement la clé Allen longue fournie.

Régler l'inclinaison du projecteur Voici comment procéder :

Légèrement desserrer les vis de fixation de part et d'autre de la lampe DEL. Incliner la lampe DEL comme voulu. Resserrer les vis de fixation.

Mise en place avec le piquet de mise en terre Voici comment procéder : D, C Enfoncer toute la longueur du piquet dans le sol. Placer l'appareil sur le piquet de mise en terre. Légèrement desserrer les vis de fixation de part et d'autre de la lampe DEL. Incliner la lampe DEL comme voulu. Resserrer les vis de fixation.

Fixation au mur ou au sol Voici comment procéder : E, C Percer 2 trous pour fixer le support d'ajustage sur une surface solide ou sur un mur porteur. – Percer un orifice de 5 mm à une profondeur d'au moins 35 mm. Desserrer les vis à tête cylindrique courtes et les retirer Enlever la plaque de fond Desserrer les vis de fixation sur la tête de la lampe. Incliner la tête de la lampe. Fixer la lampe DEL. – Utiliser les chevilles et les vis fournies. Légèrement desserrer les vis de fixation de part et d'autre de la lampe DEL. Incliner la lampe DEL comme voulu. Resserrer les vis de fixation.

• La cheville fournie n'est pas conçue pour une fixation au plafond. Son usage pour un tel cas est absolument interdit !- FR -

Fixer un seul projecteur sur une allonge d'ajustage Voici comment procéder :

Sur un des projecteurs, desserrer et retirer les vis de fixation sur la tête de lampe. Retirer la lampe DEL du support. Desserrer les vis à tête cylindrique courtes et les retirer Enlever la plaque de fond. Tourner le support, mettre en place sur l'allonge d'ajutage et visser sur le support avec la plaque de fond sur le côté opposé. Refixer la lampe DEL sur le support au moyen des vis de fixation. – Il est conseillé d'orienter la tête de lampe vers le haut en direction de l'ajutage. – Le câble de raccordement doit se trouver près du tuyau d'ajutage et pendre librement vers le bas.

Fixer les projecteurs par paire sur une allonge d'ajustage Voici comment procéder :

Sur les deux projecteurs, desserrer et retirer les vis de fixation sur la tête de lampe. Retirer les lampes DEL du support. Desserrer les vis à tête cylindrique courtes et les retirer Enlever les plaques de fond. Tourner les supports, mettre en place sur l'allonge d'ajutage et revisser. – Utiliser les rondelles et les écrous. Chaque lampe DEL est fixée sur son support au moyen des vis de fixation. – Il est conseillé d'orienter la tête de lampe vers le haut en direction de l'ajutage. – Le câble de raccordement doit se trouver près du tuyau d'ajutage et pendre librement vers le bas.

Raccordement L’appareil est livré avec le câble de raccordement branché aux ProfiLux Garden LED Controller (→ mode d’emploi ProfiLux Garden LED Controller). Chaque contrôleur peut être raccordé à quatre projecteurs max.

• Le ProfiLux Garden LED Kabel de 7,5 m (42640) est un accessoire disponible en option utilisable comme câble d’ex- tension.

• Un câble d’extension est autorisé pour chaque projecteur Voici comment procéder :

Enlever le capuchon sur l'appareil. Brancher le connecteur et le sécuriser à l'aide des deux vis (max. 2.0 Nm). – Le joint en caoutchouc doit être propre et parfaitement logé. – Remplacer tout joint en caoutchouc endommagé.- FR -

Élimination des dérangements

Défaut Cause Remède Pas de lampe allumée Absence de tension d'alimentation Contrôler toutes les lignes et les raccorde- ments Contrôleur défectueux Remplacer le contrôleur Une lampe individuelle n'est pas allumée La lampe n'est pas branchée Contrôler le raccordement de la lampe au con- trôleur Lampe défectueuse Remplacer la lampe La sortie du contrôleur est défectueuse Remplacer le contrôleur Intensité lumineuse trop faible pour une lampe Vitre de protection encrassée Nettoyer la vitre de protection

AVERTISSEMENT La mort ou des blessures graves dues à une tension électrique dangereuse !

• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact avec l’eau.

• Couper la tension secteur avant toute exécution de travaux sur l'appareil.

Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.

• Veiller à ce qu'aucune humidité ne s'infiltre dans l'appareil.

Stockage / entreposage pour l'hiver L'appareil doit être désinstallé et stocké au sec lorsque les températures ambiantes autorisées sont dépassées.

Recyclage REMARQUE Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet.

Pièces de rechange L'appareil continue de fonctionner de manière fiable et sé- curisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

Tension assignée Puissance absorbée Profondeur d'immersion Longueur de câble Dimensions Poids

Imperméable aux poussières. Etanche à l'eau jusqu'à une profon- deur de 4 m. Transformateur de sécu- rité La distance minimale par rap- port à l'objet éclairé doit être de 0,5 m Protéger contre les rayons directs du soleil. Remplacer impérative- ment chaque vitre fendue Ne pas recycler dans les ordures ménagères ! Attention ! Lire la notice d'emploi !
