| Tip de produs | Proiector RGB-LED pentru grădină și iaz |
| Marcă | Oase |
| Model | ProfiLux Garden LED RGB |
| Utilizare | Deasupra și sub apă, instalații cu jet de apă și iazuri/bazine |
| Alimentare | Prin ProfiLux Garden LED Controller (nu este inclus), compatibil Easy Garden Control (EGC) |
| Număr maxim de proiectoare per controler | 4 |
| Temperatură ambientală (sub apă) | +4 °C până la +35 °C |
| Temperatură ambientală (la uscat) | -10 °C până la +40 °C |
| Funcții | Efecte de iluminare RGB fără programare |
| Instalare | Pe țăruș, fixare pe perete/sol, pe prelungitor de reglare, sub apă sau în afara apei |
| Racordare | Conector etanș cu garnitură de cauciuc, cablu de extensie opțional până la 10 m |
| Siguranță | Deconectați înainte de contactul cu apa, nu priviți direct sursa de lumină |
| Întreținere și curățare | Curățați cu apă curată și o perie moale, evitați umiditatea în interior |
| Depozitare de iarnă | Dezinstalați și depozitați la uscat dacă temperaturile sunt în afara intervalului permis |
| Piese de schimb | Disponibile pe www.oase-livingwater.com/piecesdetachees |
| Conținutul livrării | Lampă LED, kit de fixare, țăruș, cheie Allen, cablu de racordare cu borne |
Întrebări frecvente - ProfiLux Garden LED RGB OASE
Întrebările utilizatorilor despre ProfiLux Garden LED RGB OASE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Iluminat în format PDF gratuit! Găsiți manualul dvs. ProfiLux Garden LED RGB - OASE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ProfiLux Garden LED RGB mărcii OASE.
MANUAL DE UTILIZARE ProfiLux Garden LED RGB OASE

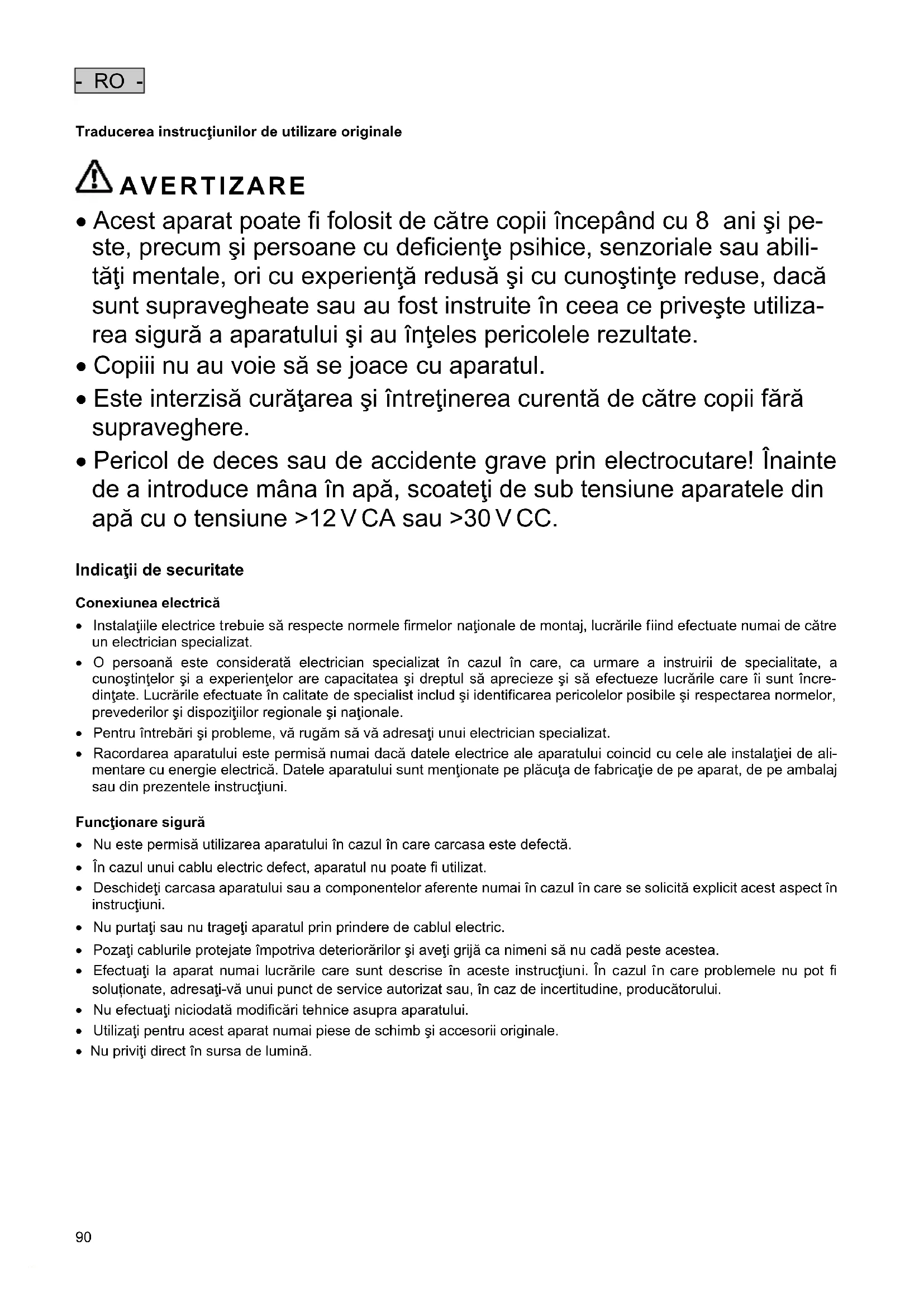

RO Instructiuni de folosință
Traducerea instructiunilor de utilizare originale
AVERTIZARE
- Acest aparat poate fi folosit de către copii începând cu 8 ani și peste, precum și persoane cu deficiențe psihice, senzoriale sau abilități mentale, ori cu experiență redusă și cu cunoștințe reduse, dacă sunt supravegheate sau au fost instruite în ceea ce privește utilizarea sigură a aparatului și au înțeles pericolele rezultate.
- Copiii nu au voie să se joace cu aparatul.
- Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.
- Pericol de deces sau de accidente grave prin electrocutare! Înainte de a introduce mâna în apă, scoateți de sub tensiune aparatele din apă cu o tensiune >12 V CA sau >30 V CC.
Indicații de securitate
Conexiunea electrică
- Instalațiile electrice trebuie să respecte normele firmelor naționale de montaj, lucrările fiind efectuate numai de către un electrician specializat.
- O persoană este considerată electrician specializat în cazul în care, ca urmare a instruirii de specialitate, a cunoștințelor și a experiențelor are capacitatea și dreptul să aprecieze și să efectueze lucrările care îi sunt încredințate. Lucrările efectuate în calitate de specialist includ și identificarea pericolelor posibile și respectarea normelor, prevederilor și dispozitiilor regionale și naționale.
- Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
- Racordarea aparatului este permisă numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică. Datele aparatului sunt menționate pe plăcuța de fabricație de pe aparat, de pe ambalaj sau din prezentele instructiuni.
Functionare sigură
- Nu este permisă utilizarea aparatului în cazul în care carcasa este defectă.
- În cazul unui cablu electric defect, aparatul nu poate fi utilizat.
- Deschideți carcasa aparatului sau a componentelor aferente numai în cazul în care se solicită explicit acest aspect în instructiuni.
- Nu purtați sau nu trageti aparatul prin prindere de cablul electric.
- Pozati cablurile protejate împotriva deteriorărilor și aveți grijă ca nimeni să nu cadă peste acestea.
- Efectuați la aparat numai lucrările care sunt descrise în aceste instrucțiuni. În cazul în care problemele nu pot fi solutionate, adresati-vă unui punct de service autorizat sau, în caz de incertitudine, producătorului.
- Nu efectuati niciodată modificări tehnice asupra aparatului.
- Utilizați pentru acest aparat numai piese de schimb și accesorii originale.
- Nu priviti direct în sursa de lumină.
Indicații privind aceste instrucțiuni de utilizare
Bine ați venit la OASE Living Water. Prin achiziționarea produsului ProfiLux Garden LED RGB ați făcut o alegere bună.
Înainte de folosirea aparatului vă rugăm să citiți cu atenție instrucțiunile de utilizare și să vă familiarizați cu aparatul.
Toate lucrările la nivelul și cu acest echipament pot fi efectuate numai conform prezentelor instructiuni.
Respectarea indicapiilor privind securitatea este obligatorie, în scopul unei utilizări corecte °i sigure.
Vă rugăm să păstrați aceste instrucțiuni la loc sigur. În cazul schimbării proprietarului, înmânați-le acestuia.
Simboluri din prezentele instructiuni
Indicațiile de avertizare din acest manual sunt clasificate prin cuvinte semnal care afișează gradul de periculozitate.
AVERTIZARE
- Desemnează o situație potențial periculoasă.
- În cazul nerespectării pot urma accidente mortale sau vătămări dintre cele mai grave.
INDICATIE
Informații care servesc la o înțelegere mai bună sau la prevenirea posibilelor prejudicii materiale sau asupra mediului.
Alte indicatii
□ A Referire la o figură, de. ex. figura A.
→ Referire la un alt capitol.
Conținutul livrării
| ☐ A | Descriere |
| 1 | Bec cu LED-uri |
| 2 | Set de fixare |
| 3 | Pilon pentru pământ |
| 4 | Cheie hexagonală |
| 5 | Conductor de racord cu conector |
Pentru exploatarea și pentru folosirea pachetului de funcții, sunt necesare următoarele produse, care nu sunt incluse în pachetul de livrare:
- InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037), pentru a comanda proiectorul ProfiLux Garden LED RGB prin intermediul App.
- ProfiLux Garden LED Controller (42639), ca unitate de comandă pentru proiectoare ProfiLux Garden LED RGB.
- Cablul de legătură EGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040), pentru racordarea ProfiLux Garden LED Controller la InScenio FM-Master WLAN EGC.
Descrierea produsului
ProfiLux Garden LED RGB este un projector cu LED-RGB, care oferă efecte de iluminare colorate fără a pierde timpul cu programarea.
Easy Garden Control-System (EGC)
Acest produs poate comunica cu Easy Garden Control-System (EGC). EGC oferă în grădină și la iaz posibilități de comandă confortabile prin Smartphone sau tabletă și garantează confort ridicat și siguranță. Informații referitoare la EGC și posibilități obțineți la www.oase-livingwater.com/egc-start.
- RO -
Utilizarea în conformitate cu destinația
ProfiLux Garden LED RGB, denumit în continuare „aparat”, va fi utilizat exclusiv după cum urmează:
- Exploatați aparatul numai cu OASE ProfiLux Garden LED Controller.
- Pentru utilizarea în sisteme de fântâni și iazuri.
- Pentru utilizarea deasupra apei și submersibilă.
- Operarea cu respectarea datelor tehnice.
Temperaturi ambiante admisibile pentru exploatare
- Instalare sub apă: +4 °C până la +35 °C temperatura apei.
- Instalare uscată: -10 °C până la +40 °C temperatura aerului.
Montare
AVERTIZARE
Pericol de deces sau de accidente grave prin electrocutare!
- Înainte de a băga mâna în apă, decuplați toate echipamentele aflate în apă.
Înainte de efectuarea de lucrări la nivelul echipamentului, întrerupeți energia de alimentare de la rețea.
□ B
Aparatul poate fi instalat în apă sau în afara apei.
- Pentru a ilumina o fântână, montați aparatul la o prelungire a duzelor.
- Pentru lucrări de montaj, utilizați după caz cheia Inbus lungă din pachetul de livrare.
Reglarea înclinatiei projectorului
Procedați după cum urmează:
□ C
Desfaceți ușor şuruburile de fixare la ambele părți ale becului cu LED.
Înclinați becul cu LED după dorință.
Strângeti din nou şuruburile de fixare.
Instalare cu pilon pentru pământ
Procedați după cum urmează:
□ D, C
Introduceți pilonul pentru pământ pe toată lungimea acestuia în pământ.
Pozitionați aparatul pe țăruș.
Desfaceti uşor şuruburile de fixare la ambele pârti ale becului cu LED.
Înclinați becul cu LED după dorință.
Strângeti din nou şuruburile de fixare.
Fixarea în perete sau pardoseală
Procedați după cum urmează:
□ E, C
Perforați 2 găuri pentru fixarea suportului duzelor în pardoseală sau într-un perete cu capacitate portantă.
- Perforați un orificiu de 5 mm la o adâncime de minim 35 mm.
Desfaceti și îndepărtați şuruburile cu cap cilindric scurte
Înlăturați placa de bază
Desfaceti şuruburile de fixare la capul becului.
Înclinați capul becului.
Fixați becul cu LED.
- Utilizați diblurile și şuruburile incluse în pachetul de livrare.
Desfaceti uşor şuruburile de fixare la ambele pärți ale becului cu LED.
Înclinați becul cu LED după dorință.
Strângeti din nou şuruburile de fixare.
Fixare în plafon
- Diblul inclus în pachetul de livrare nu poate fi utilizat pentru o fixare în plafon și nu poate fi utilizat în acest scop!
Fixarea projectorului individual la o prelungire a duzelor
Procedați după cum urmează:
□ F
Desfaceti și înlăturați şuruburile de fixare la capul becului al unui proiector.
Scoateți becul cu LED din suport.
Desfaceti și îndepărtati şuruburile cu cap cilindric scurte
Înlăturați placa de bază.
Rotiți suportul, așezatii-1 pe prelungirea duzelor și înșurubati-1 cu placa de bază pe partea opusă la suport.
Fixați becul cu LED cu şuruburile de fixare din nou la suport.
- Capul becului trebuie să fie orientat spre sus către duză.
- Conductorul de racord trebuie să atârne liber în jos aproape de tubul duzei.
Fixarea proiectoarelor în pereche la o prelungire a duzelor
Procedați după cum urmează:
□G
Desfaceti și înlăturați şuruburile de fixare la capul becului la două proiectoare.
Scoateți becurile cu LED din suporturi.
Desfaceti și îndepărtati şuruburile cu cap cilindric scurte
Înlăturați plăcile de bază.
Rotiți suporturile, așezatii-le pe prelungirea duzelor și îmbinați-le prin înșurubare.
- Utilizati şaibele de suport şi piulitele.
Fixati fiecare bec cu LED cu şuruburile de fixare din nou la suportul lui.
- Capul becului trebuie să fie orientat spre sus către duză.
- Conductorul de racord trebuie să atârne liber în jos aproape de tubul duzei.
Racordarea
Aparatul se racordează cu conductorul de racord la ProfiLux Garden LED Controller (→ instructiunile de utilizare ProfiLux Garden LED Controller). În funcție de controller, pot fi racordate max. patru proiectoare.
- Optional ca accesoriu, este disponibil pe post de conductor prelungitor ProfiLux Garden LED Kabel cu lungimea 7,5 m (42640).
- Per projector este admisibil un conductor prelungitor.
Procedați după cum urmează:
□H
Înlăturați capacul de protectie de la aparat.
Cuplați conectorul și asigurati-l cu cele două şuruburi (max. 2,0 Nm).
- Garnitura din cauciuc trebuie să fie curată și să se potrivească perfect.
– Înlocuiti garnitura din cauciuc deteriorată.
Înlăturarea defectiunilor
| Defectiune | Cauză | Remedlere |
| Nici un bec nu se aprinde | Tensiunea de alimentare lipsește | Controlați toți conductorii și toate racordurile |
| Controller defect | Înlocuiți controllerul | |
| Un bec individual nu se aprinde | Becul nu este în priză | Racord bec - verificați controllerul |
| Bec defect | Înlocuiți becul | |
| Ieșirea controllerului este defectă | Înlocuiți controllerul | |
| Intensitatea luminoasă a unui bec este prea re-dusă | Șaibă de protecție murdară | Curățați șaiba de protecție |
Curățare
AVERTIZARE
Pericol de deces sau de accidente grave prin electrocutare!
- Înainte de a băga mâna în apă, decuplați toate echipamentele aflate în apă.
Înainte de efectuarea de lucrări la nivelul echipamentului, întrerupeți energia de alimentare de la rețea.
La nevoie, curățați aparatul cu apă limpede și o perie moale.
- Asigurati-vă că în aparat nu mai pătrunde umiditate.
Depozitare/depozitare pe timp de iarnă
Aparatul trebuie dezinstalat și depozitat uscat dacă se așteaptă absența temperaturilor ambiante admisibile.
Îndepărtarea deșeurilor
INDICATIE
Nu este permisă eliminarea ca deșeu menajer a acestui aparat.
- Faceți aparatul inutilizabil prin tăierea cablului de alimentare și eliminați-l prin sistemul de preluare prevăzut pentru aceasta.
Piese de schimb
Cu piese originale de la OASE, aparatul se păstrează în stare sigură și funcționează în continuare ireproșabil.
Desene pentru piesele de schimb și piese de schimb găsiți pe pagina noastră de internet.
