GEBRUIKSAANWIJZING ProfiLux Garden LED RGB OASE

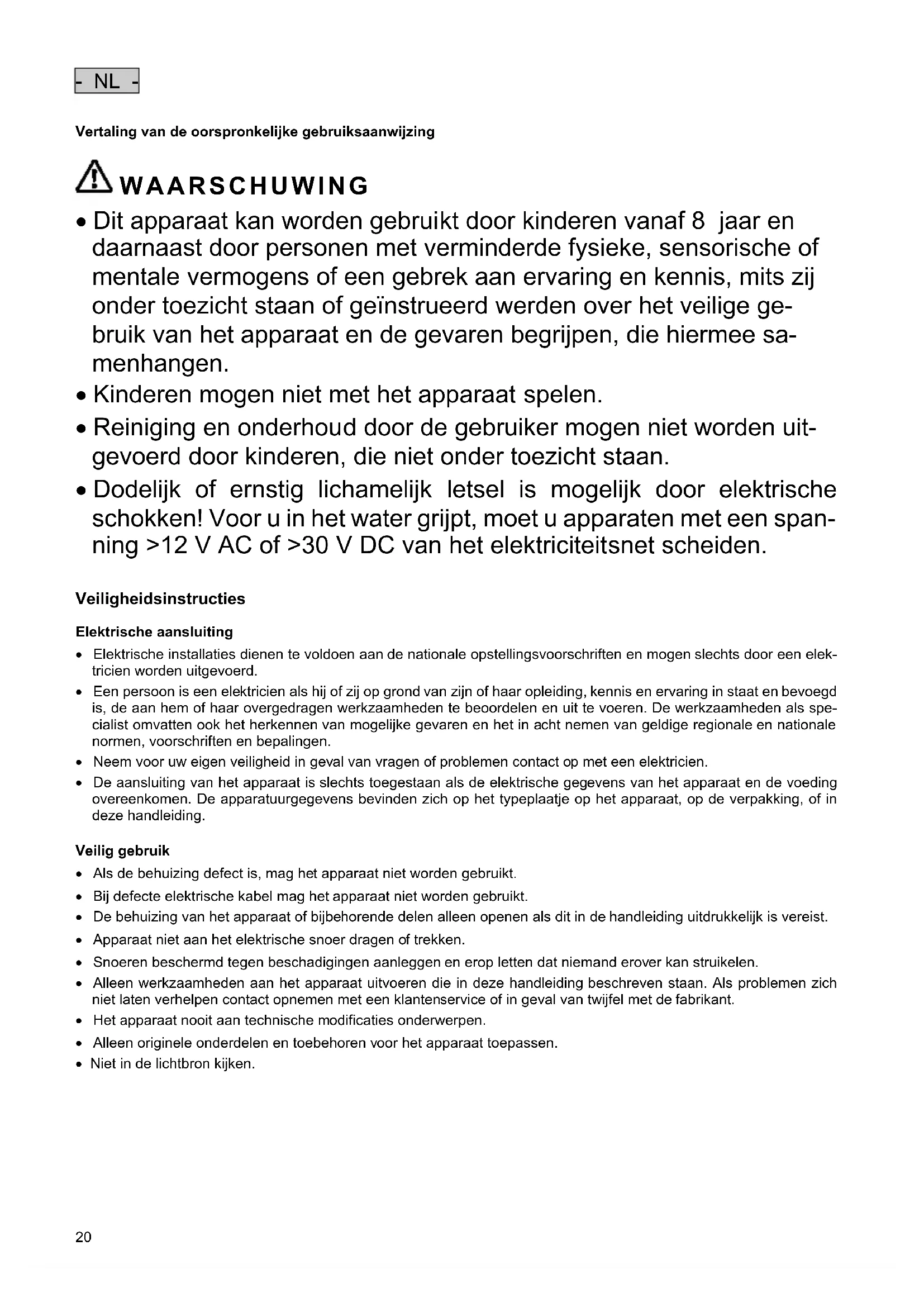

Vertaling van de oorspronkelijke gebruiksaanwijzing

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige ge- bruik van het apparaat en de gevaren begrijpen, die hiermee sa- menhangen.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud door de gebruiker mogen niet worden uit- gevoerd door kinderen, die niet onder toezicht staan.

• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voor u in het water grijpt, moet u apparaten met een span- ning >12 V AC of >30 V DC van het elektriciteitsnet scheiden.

Veiligheidsinstructies

Elektrische aansluiting

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elek- tricien worden uitgevoerd.

• Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als spe- cialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.

• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

• De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in deze handleiding.

• Als de behuizing defect is, mag het apparaat niet worden gebruikt.

• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.

• De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.

• Apparaat niet aan het elektrische snoer dragen of trekken.

• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.

• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

• Het apparaat nooit aan technische modificaties onderwerpen.

• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

• Niet in de lichtbron kijken.- NL -

Instructies betreft deze gebruiksaanwijzing Welkom bij OASE Living Water. Met de aanschaf van het product ProfiLux Garden LED RGB heeft u een goede keuze gemaakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het appa- raat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze con- form de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften. Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa- raat van eigenaar verwisselt.

Symbolen in deze handleiding De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

OPMERKING Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Overige instructies A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

• Verwijst naar een ander hoofdstuk.

Aansluitkabel met stekker

Voor het bedrijf en het gebruik van de volledige functionaliteit zijn de volgende producten nodig, die geen deel uitma- ken van de levering:

• InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037), om via een app de schijnwerper ProfiLux Garden LED RGB aan te sturen.

• ProfiLux Garden LED Controller (42639), als besturing voor de schijnwerper ProfiLux Garden LED RGB.

• VerbindingskabelEGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040), voor het aansluiten van de ProfiLux Garden LED Controller op de InScenio FM-Master WLAN EGC.

Productbeschrijving ProfiLux Garden LED RGB is een RGB-LED-schijnwerper, die gekleurde verlichtingseffecten verzorgt, zonder dat pro- grammering nodig is.

Easy Garden Control-System (EGC) Dit product kan met de Easy Garden Control-System (EGC) communiceren. EGCbiedt in de tuin en bij de vijver com- fortabele besturingsmogelijkheden via smartphone of tablet en garandeert veel comfort en betrouwbaarheid. Zie voer informatie over EGC en de diverse mogelijkheden www.oase-livingwater.com/egc-start.- NL -

Beoogd gebruik ProfiLux Garden LED RGB, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Het apparaat mag uitsluitend met OASE ProfiLux Garden LED Controller worden gebruikt.

• Voor gebruik in fonteininstallaties en vijvers.

• Voor gebruik boven en onder water.

• Gebruik onder naleving van de technische gegevens.

Toegestane omgevingstemperaturen voor het bedrijf

• Onderwateropstelling: +4 °C tot +35 °C watertemperatuur.

• Droge opstelling: -10 °C tot +40 °C luchttemperatuur.

Plaatsen van het apparaat

WAARSCHUWING Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitscha- kelen.

• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Het apparaat kan in het water of op het droge worden geplaatst.

• Om een fontein te verlichten, het apparaat op een sproeierverlenging monteren.

• Voor montage indien nodig de meegeleverde lange inbussleutel gebruiken.

Hoek van de schijnwerper instellen Zo gaat u te werk:

Bevestigingsschroeven aan beide zijden van de LED-lamp iets losdraaien. LED-lamp in de gewenste hoek zetten. Bevestigingsschroeven weer aandraaien.

Opstellen met grondpen Zo gaat u te werk: D, C Grondpen volledig in de grond steken. Apparaat op de grondpen plaatsen. Bevestigingsschroeven aan beide zijden van de LED-lamp iets losdraaien. LED-lamp in de gewenste hoek zetten. Bevestigingsschroeven weer aandraaien.

Wand of bodembevestiging Zo gaat u te werk: E, C 2 gaten voor de bevestiging van de sproeierhouder op een vaste ondergrond of in een voldoende draagkrachtige muur boren. – 5 mm-boorgat tenminste 35 mm diep boren. Korte cilinderkopschroeven losdraaien en verwijderen Bodemplaat verwijderen Bevestigingsschroeven op lampkop losmaken. Lampkop kantelen. LED-lampen bevestigen. – Gebruik de meegeleverde pluggen en schroeven. Bevestigingsschroeven aan beide zijden van de LED-lamp iets losdraaien. LED-lamp in de gewenste hoek zetten. Bevestigingsschroeven weer aandraaien.- NL -

• De meegeleverde plug is niet bestemd voor plafondbevestiging en mag daarvoor niet worden gebruikt!

Afzonderlijke schijnwerper op een sproeierverlenging bevestigen. Zo gaat u te werk:

Bij een schijnwerper de bevestigingsschroeven op de lampkop losmaken en verwijderen. De LED-lamp uit de houder nemen. Korte cilinderkopschroeven losdraaien en verwijderen De bodemplaat verwijderen Houder draaien, op de sproeierverlenging plaatsen en met de bodemplaat op de tegenoverliggende zijde op de houder schroeven. LED-lamp met de bevestigingsschroeven weer op de houder bevestigen. – De lampkop moet naar boven naar de sproeier wijzen. – De aansluitkabel moet dichtbij de sproeierbuis vrij naar omlaag hangen.

Schijnwerpers per paar op een sproeierverlenging bevestigen. Zo gaat u te werk:

Bij twee schijnwerpers de bevestigingsschroeven op de lampkop losmaken en verwijderen. De LED-lampen uit de houder nemen. Korte cilinderkopschroeven losdraaien en verwijderen De bodemplaat verwijderen. Houders draaien, op de verlengbuis plaatsen en vastschroeven. – Vulringen en moeren gebruiken. Elke LED-lamp weer met de bevestigingsschroeven op de houder bevestigen. – De lampkop moet naar boven naar de sproeier wijzen. – De aansluitkabel moet dichtbij de sproeierbuis vrij naar omlaag hangen.

Aansluiten Het apparaat wordt met de aansluitkabel op de ProfiLux Garden LED Controller aangesloten (→ handleiding ProfiLux Garden LED Controller). Per controller kunnen maximaal vier schijnwerpers worden aangesloten.

• Als optie is een verlengingskabel voor de ProfiLux Garden LED Kabel in een lengte van 7,5 m (42640) als toebehoren leverbaar.

• Per schijnwerper is één verlengingskabel toegestaan. Zo gaat u te werk:

De schermkap op het apparaat verwijderen. Stekker insteken en met de beide schroeven vastzetten (max. 2.0 Nm). – De rubberafdichting moet schoon zijn en goed sluitend zitten. – Een beschadigde rubberafdichting vervangen.- NL -

Storing Oorzaak Oplossing Geen van de lampen brandt Er is geen netspanning Controleer alle kabels en aansluitingen Controller defect Controller vervangen Eén van de lampen brandt niet Lamp niet aangesloten Aansluiting lamp - controller controleren Lamp defect Lamp vervangen Uitgang van de controller is defect Controller vervangen Lichtsterkte van een lamp te laag Beschermglas verontreinigd. Beschermglas reinigen.

WAARSCHUWING Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitscha- kelen.

• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Reinig het apparaat indien nodig met kraanwater en een zachte borstel.

• Let er op, dat er geen vocht in het apparaat komt.

Opslag/overwinteren Het apparaat moet worden gedemonteerd en droog worden opgeslagen, wanneer wordt verwacht, dat de toegestane omgevingstemperaturen niet kunnen worden gewaarborgd.

Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren!

• Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde innamesysteem afvoeren.

Reserveonderdelen Met originele onderdelen van OASE blijft het apparaat vei- lig en werkt het weer betrouw baar. Onderdelentekeningen en reserveonderdelen vindt u op onze website.

Berekeningsspanning Opgenomen vermogen Dompeldiepte Kabellengte Afmetingen Gewicht

Stofdicht. Waterdicht tot een diepte van 4 m Veiligheids-transformator De afstand ten opzichte van het verlichte object moet mini- maal 0,5 m bedragen. Beschermen tegen di- rect zonlicht. Vervang een gesprongen glasplaatje altijd meteen. Niet afvoeren met het normale huisvuil! Let op! Lees de gebruiks- aanwijzing!
