| Terméktípus | RGB-LED-es kerti és tavi reflektor |
| Márka | Oase |
| Modell | ProfiLux Garden LED RGB |
| Használat | Víz felett és alatt, szökőkutak és tavak/medencék |
| Tápellátás | ProfiLux Garden LED Controller-en keresztül (nem része a csomagnak), kompatibilis az Easy Garden Control (EGC) rendszerrel |
| Maximális reflektorok száma vezérlőnként | 4 |
| Üzemi hőmérséklet (víz alatt) | +4 °C – +35 °C |
| Üzemi hőmérséklet (szárazon) | -10 °C – +40 °C |
| Funkciók | RGB világítási effektek programozás nélkül |
| Telepítés | Karóra, fali/padló rögzítés, állítóhosszabbítóra, víz alatt vagy víz felett |
| Csatlakoztatás | Vízálló csatlakozó gumitömítéssel, opcionális hosszabbítókábel akár 10 m-ig |
| Biztonság | Áramtalanítsa, mielőtt víz éri, ne nézzen közvetlenül a fényforrásba |
| Karbantartás és tisztítás | Tisztítsa tiszta vízzel és puha kefével, kerülje a nedvesség bejutását |
| Téli tárolás | Szerelje le és tárolja száraz helyen, ha a hőmérséklet a megengedett tartományon kívül esik |
| Pótalkatrészek | Elérhető a www.oase-livingwater.com/piecesdetachees oldalon |
| A csomag tartalma | LED lámpatest, rögzítőkészlet, karó, imbuszkulcs, csatlakozókábel kapcsokkal |
Gyakran ismételt kérdések - ProfiLux Garden LED RGB OASE
Felhasználói kérdések a következőről ProfiLux Garden LED RGB OASE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét ProfiLux Garden LED RGB - OASE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ProfiLux Garden LED RGB márka OASE.
HASZNÁLATI ÚTMUTATÓ ProfiLux Garden LED RGB OASE

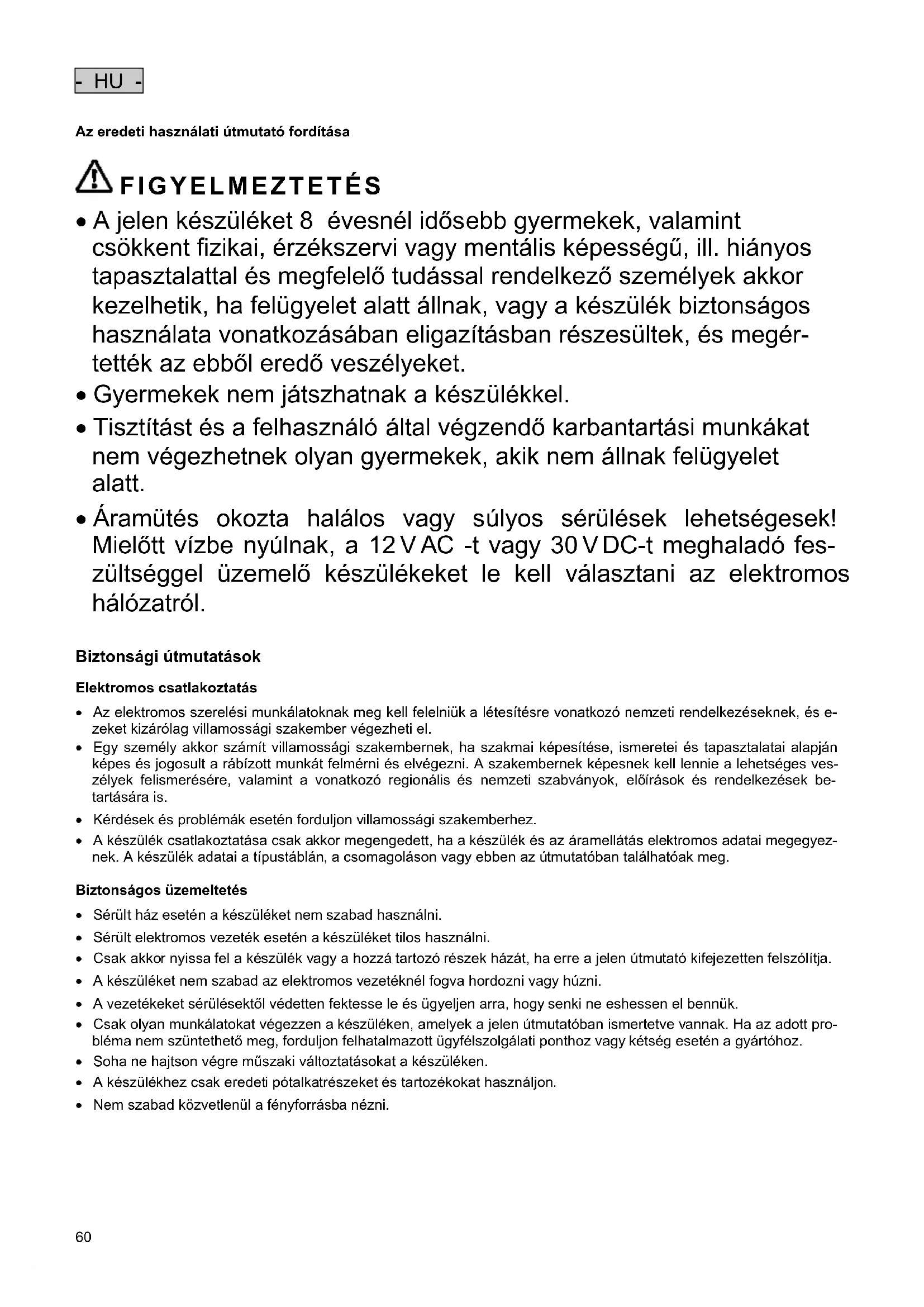

HU Használati útmutató
Az eredeti használati útmutató fordítása
FIGYELMEZTETÉS
- A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér-tették az ebből eredő veszélyeket.
- Gyermekek nem játszhatnak a készülékkel.
- Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
- Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlnak, a 12 VAC -t vagy 30 VDC-t meghaladó feszültséggel üzemelő készülékeket le kell választani az elektromos hálózatról.
Biztonsági útmutatások
Elektromos csatlakoztatás
- Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és ezeket kizárólag villamossági szakember végezheti el.
- Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábizott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges veszélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések betartására is.
- Kérdések és problémák esetén forduljon villamossági szakemberhez.
- A készülék csatlakoztatása csak akkor megengedett, ha a készülék és az áramellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.
Biztonságos üzemeltetés
- Sérült ház esetén a készüléket nem szabad használni.
- Sérült elektromos vezeték esetén a készüléket tilos használni.
- Csak akkor nyissa fel a készülék vagy a hozzá tartozó részek házát, ha erre a jelen útmutató kifejezetten felszólítja.
- A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni.
- A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.
- Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott probléma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz.
- Soha ne hajtson végre műszaki változtatásokat a készüléken.
- A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.
- Nem szabad közvetlenül a fényforrásba nézni.
Információk ehhez a használati útmutatóhoz
Üdvözöljük az OASE Living Water nevében. Ön ezen termék ProfiLux Garden LED RGB megvásárlásával jó döntést hozott.
Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az készülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat.
A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat.
Örizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.
A jelen útmutatóban használt szimbólumok
A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a veszély mértékét.
FIGYELMEZTETÉS
- Lehetséges veszélyes helyzetet jelöl.
- A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat.
ÚTMUTATÁS
A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk.
További útmutatások
□ A Hivatkozás ábrára, pl. A ábra.
→ Hivatkozás egy másik fejezetre.
Csomagolás
| ☐ A | Leírás |
| 1 | LED lámpa |
| 2 | Rögzítőkészlet |
| 3 | Földbe szúrható cövek |
| 4 | Imbuszkulcs |
| 5 | Csatlakozó vezeték dugaszos csatlakozóval |
Az üzemeltetéshez és a funkciók teljes terjedelmének használatához a következő termékek szükségesek, amelyeket a csomagolás nem tartalmaz:
- InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037), alkalmazás segítségével a ProfiLux Garden LED RGB fényszóró vezérléséhez
- ProfiLux Garden LED Controller (42639), ProfiLux Garden LED RGB fényszóróhoz való vezérlő egységként.
- EGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040) Összekötő kábel a ProfiLux Garden LED Controller InScenio FM-Master WLAN EGC-re csatlakoztatásához
Termékleírás
A ProfiLux Garden LED RGB egy olyan RGB-LED fényszóró, amely programozás nélkül nyújt színes megvilágítási effekteket.
Easy Garden Control rendszer (EGC)
Ez a termék képes kommunikálni az Easy Garden Control-System (EGC) eszközzel. Az EGC kertekben és tavaknál kényelmes vezérlési lehetőségeket biztosít okostelefonon vagy tableten keresztül, és magas szintű komfortot és biztonságot nyújt. Az EGC-re és a lehetőségekre vonatkozó információk www.oase-livingwater.com/egc-start címen érhetők el.
- HU -
Rendeltetésszerű használat
ProfiLux Garden LED RGB, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható:
- A készüléket csak OASE ProfiLux Garden LED Controller eszközzel működtesse.
- Szökőkutakhoz és tavakhoz használható.
- Szárazföldi és vízi használatra.
- Üzemeltetés a műszaki adatok betartása mellett.
Az üzemelésre vonatkozó megengedett környezeti hőmérsékletek
- Felállítás víz alatt: Vízhőmérséklet +4 °C -tól +35 °C-ig.
- Felállítás szárazon: Levegő hőmérséklet -10 °C -tól +40 °C-ig.
Elhelyezés
FIGYELMEZTETÉS
Halál vagy súlyos sérülések veszélyes elektromos feszültség miatt!
- Mielőtt vízbe nyúlna, feszültségmentesítse az összes, vízben lévő készüléket.
- A készüléken végzendő munka megkezdése előtt kapcsolja le a hálózati feszültséget.
□ B
A készülék vízben vagy vízen kívül egyaránt felállítható.
- Szökőkút megvilágításához szerelje fel a készüléket egy fúvókahosszabbítóra.
- A szerelési munkákhoz adott esetben használja a mellékelt hosszú imbuszkulcsot.
A fényszóró dölésének beállítása
Ez az alábbiak szerint végezhető el:
□ C
Lazítsa meg a LED lámpa két oldalán található rögzítő csavarokat.
Igény szerint állítsa be a LED lámpa dőlését.
Húzza meg ismét a rögzítő csavarokat.
Felállítás földbe szúrható kövekekkel
Ez az alábbiak szerint végezhető el:
□ D, C
A földbe szúrható köveket teljes hosszában szúrja le a földbe.
Helyezze a készüléket a kövekre.
Lazítsa meg a LED lámpa két oldalán található rögzítő csavarokat.
Igény szerint állítsa be a LED lámpa dőlését.
Húzza meg ismét a rögzítő csavarokat.
Fali vagy padlóra szerelés
Ez az alábbiak szerint végezhető el:
□ E, C
Fúrjon 2 lyukat a fúvókatartó rögzítéséhez szilárd aljzatra vagy megfelelő teherbírású falba.
– Fúrjon legalább 35 mm mély 5 mm-es furatot.
Oldja ki és távolítsa el a rövid hengeres fejű csavarokat.
Távolítsa el a fenéklapot.
Oldja ki a rögzítő csavarokat a lámpafejen.
Döntse meg a lámpafejet.
Rögzítse a LED lámpát.
- Használja a mellékelt tipliket és csavarokat.
Lazítsa meg a LED lámpa két oldalán található rögzítő csavarokat.
Igény szerint állítsa be a LED lámpa dőlését.
Húzza meg ismét a rögzítő csavarokat.
Rögzítés mennyezetre
- A mellékelt tipli nem engedélyezett mennyezetre rögzítéshez és nem használható ilyen célra!
Egyes fényszórók fúvókahosszabbítóra rögzítése
Ez az alábbiak szerint végezhető el:
□ F
Egy fényszórónál oldja ki és távolítsa el a rögzítő csavarokat a lámpafejen.
Vegye ki a LED lámpát a tartóból.
Oldja ki és távolítsa el a rövid hengeres fejű csavarokat.
Távolítsa el a fenéklapot.
Fordítsa el a tartót, helyezze a fúvókahosszabbítóra, és csavarozza a fenéklappal együtt a szemközti oldalon a tartóhoz.
Rögzítse a LED lámpát a rögzítő csavarokkal ismét a tartóhoz.
– A lámpafejnek felfelé, a fúvóka irányába kell mutatnia.
- A csatlakozó vezetéknek a fúvókacsőhöz közel, szabadon kell lefelé lógnia.
Fényszórók rögzítése párosával egy fúvókahosszabbítóra
Ez az alábbiak szerint végezhető el:
□G
Két fényszóró esetén oldja ki és távolítsa el a rögzítő csavarokat a lámpafejen.
Vegye ki a LED lámpákat a tartókból.
Oldja ki és távolítsa el a rövid hengeres fejű csavarokat.
Távolítsa el a fenéklapot.
Fordítsa el a tartókat, helyezze rá a fúvókahosszabbítóra, és csavarozza össze.
- Használjon alátéteket és anyákat.
Rögzítsen minden egyes LED lámpát a rögzítő csavarokkal a tartójához.
– A lámpafejnek felfelé, a fúvóka irányába kell mutatnia.
- A csatlakozó vezetéknek a fúvókacsőhöz közel, szabadon kell lefelé lógnia.
Csatlakoztatás
A készüléket a csatlakozó vezetékkel kell a ProfiLux Garden LED Controller eszközre csatlakoztatni (→ használati útmutató ProfiLux Garden LED Controller). Vezérlönként max. négy fényszóró csatlakoztatható.
- Opcionálisan tartozékként hosszabbító vezetékként a ProfiLux Garden LED Kabel 7,5 m-es (42640) hosszúságban kapható.
- Fényszórónként egy hosszabbító vezeték megengedett.
Ez az alábbiak szerint végezhető el:
□H
Vegye le a készülékről a védősapkát.
Illessze fel a dugaszolható összekötőt és biztosítsa a két csavarral (max. 2,0 Nm).
- A gumitömítésnek tisztának kell lennie és pontosan kell illeszkednie.
– A sérült gumitömítést cserélje ki.
Zavarelhárítás
| Hiba | Ok | Megoldás |
| Egyik fényforrás sem világít. | Hiányzik a tápfeszültség. | Ellenőrizzen minden vezetéket és csatlakozót. |
| A vezérlő meghibásodott. | Cserélje ki a vezérlőt. | |
| Az egyik lámpa nem világít. | A lámpa nincs csatlakoztatva. | Ellenőrizze a lámpa és a vezérlő csatlakozását. |
| A lámpa meghibásodott. | Cserélje ki a lámpát. | |
| A vezérlő kimenete hibás. | Cserélje ki a vezérlőt. | |
| Az eqyik lámpa fényereje túl kicsi. | A védőüveq elszennyeződött. | Tisztítsa meg a védőüveget. |
Tisztítás
FIGYELMEZTETÉS
Halál vagy súlyos sérülések veszélyes elektromos feszültség miatt!
- Mielőtt vízbe nyúlna, feszültségmentesítse az összes, vízben lévő készüléket.
- A készüléken végzendő munka megkezdése előtt kapcsolja le a hálózati feszültséget.
A készüléket lehetőség szerint tiszta vízzel és puha kefével tisztítsa.
- Ügyeljen arra, hogy ne jusson nedvesség a készülékbe.
Tárolás/Telelés
A készüléket le kell szerelni és száraz helyen kell tárolni, ha a környezeti hömérsékletek várhatóan nem a megenge-dett tartományban lesznek.
Megsemmisítés
ÚTMUTATÁS
A készüléket nem szabad háztartási hulladékként ártalmatlanítani.
- A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendszeren ke-resztül kell ártalmatlanítani.
Pótalkatrészek
Az OASE eredeti alkatrészeivel a készülék biztonságos marad és továbbra is megbízhatóan működik. Alkatrészrajzokat és alkatrészeket internetes oldalunkon talál.
www.oase-livingwater.com/alkatreszek
