Produkttyp	RGB-LED-projektor för trädgård och damm
Märke	Oase
Modell	ProfiLux Garden LED RGB
Användning	Ovan och under vatten, vattenstråleinstallationer och dammar/bassänger
Strömförsörjning	Via ProfiLux Garden LED Controller (ingår ej), kompatibel med Easy Garden Control (EGC)
Maximalt antal projektorer per styrenhet	4
Omgivningstemperatur (under vatten)	+4 °C till +35 °C
Omgivningstemperatur (torrt)	-10 °C till +40 °C
Funktioner	RGB-ljuseffekter utan programmering
Installation	På stolpe, vägg-/golvmontering, på justeringsförlängning, under vatten eller över vatten
Anslutning	Vattentät kontakt med gummipackning, tillvalsförlängningskabel upp till 10 m
Säkerhet	Koppla bort före kontakt med vatten, titta inte direkt på ljuskällan
Underhåll och rengöring	Rengör med rent vatten med en mjuk borste, undvik fukt inuti
Vinterförvaring	Demontera och förvara torrt om temperaturerna är utanför tillåtet område
Reservdelar	Finns på www.oase-livingwater.com/piecesdetachees
Leveransens innehåll	LED-lampa, monteringssats, stolpe, insexnyckel, anslutningskabel med kabelskor

Vanliga frågor - ProfiLux Garden LED RGB OASE

Hur installerar jag projektorn under vatten?

Placera enheten på stolpen eller fäst den på justeringsförlängningen. Justera lutningen genom att lossa fästskruvarna. Se till att anslutningskabeln är vattentät.

Kan jag använda projektorn utan styrenheten?

Nej, projektorn kräver ProfiLux Garden LED Controller för att fungera. Styrenheten gör det möjligt att driva och styra upp till 4 projektorer.

Hur ansluter jag flera projektorer?

Varje styrenhet kan driva upp till 4 projektorer. Anslut varje projektor till en utgång på styrenheten med medföljande anslutningskabel eller en tillvalsförlängningskabel.

Vad göra om en lampa inte tänds?

Kontrollera lampans anslutning till styrenheten. Om kabeln är korrekt kan lampan eller styrenhetens utgång vara defekt. Byt lampa eller styrenhet vid behov.

Hur rengör jag enheten?

Rengör skyddsglaset med rent vatten och en mjuk borste. Koppla alltid bort strömmen före rengöring. Undvik att fukt tränger in.

Kan jag använda projektorn inomhus?

Den är avsedd för utomhusbruk (trädgård, damm). Kan användas torrt inom temperaturområdet -10 °C till +40 °C, men installation under vatten är också möjlig.

Hur justerar jag projektorns lutning?

Lossa lätt på fästskruvarna på varje sida av LED-lampan, vinkla den till önskad vinkel och dra åt skruvarna igen.

Är projektorn kompatibel med hemautomation?

Ja, via systemet Easy Garden Control (EGC). Med InScenio FM-Master WLAN EGC kan du styra projektorn från en smartphone eller surfplatta.

Hur förvarar jag enheten på vintern?

Om temperaturen sjunker under -10 °C eller överstiger +40 °C, demontera enheten och förvara den torrt och frostfritt.

Var hittar jag reservdelar?

Originalreservdelar från OASE finns på webbplatsen www.oase-livingwater.com/piecesdetachees. Använd endast originaldelar för säkerheten.

BRUKSANVISNING ProfiLux Garden LED RGB OASE

Ta LED-lampen ut av holderen.

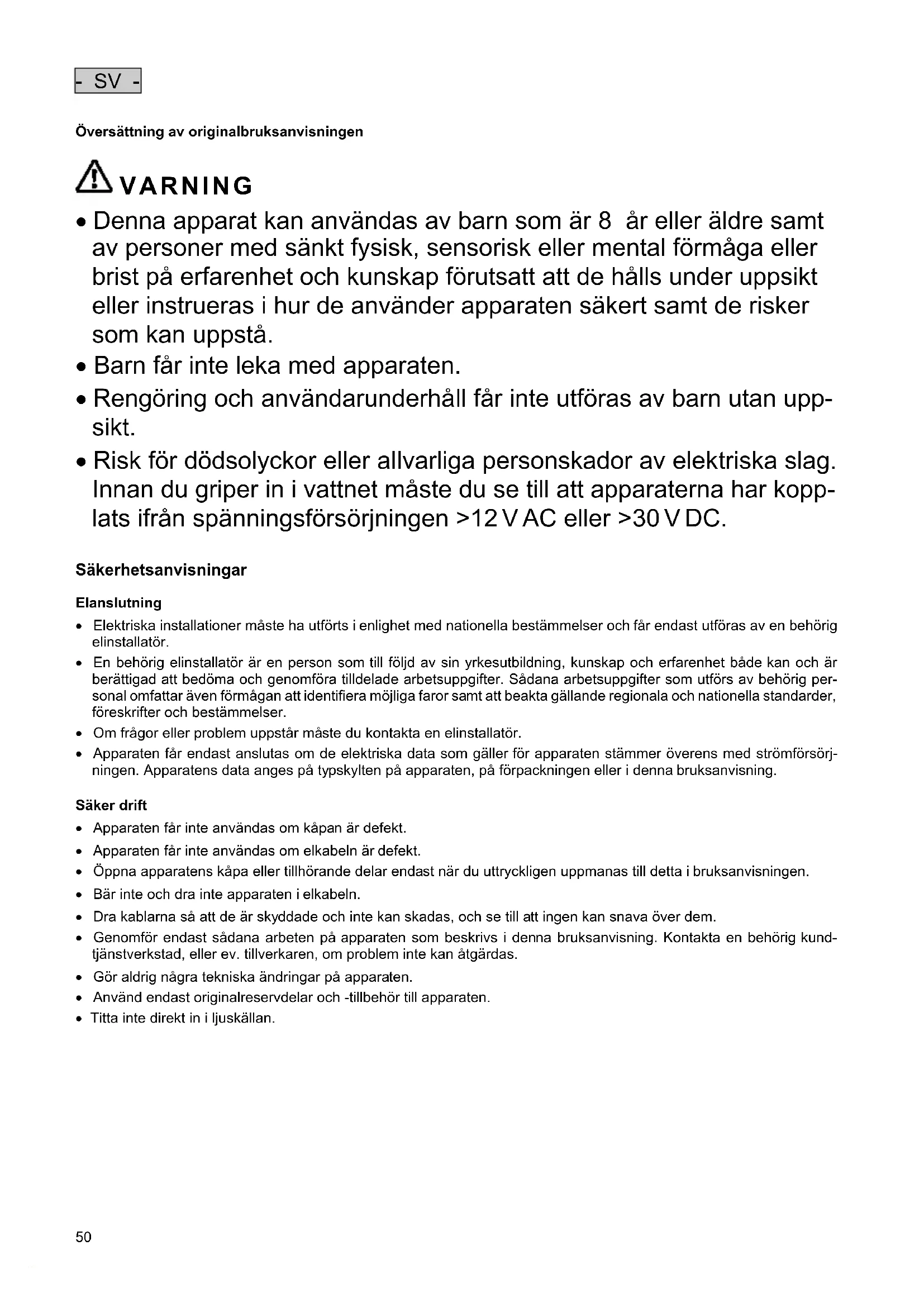

Översättning av originalbruksanvisningen

WARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du griper in i vattnet måste du se till att apparaterna har kopp-lats ifrån spänningsförsörjningen >12 V AC eller >30 V DC.

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.

Säker drift

• Apparaten får inte användas om käpan är defekt.
• Apparaten får inte användas om elkabeln är defekt.
• Öppna apparatens käpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.
• Gör aldrig några tekniska ändringar på apparaten.
• Använd endast originalreservdelar och -tillbehör till apparaten.
  • Titta inte direkt in i ljuskällan.

Information om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt ProfiLux Garden LED RGB har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

WARNING

• Beskriver en möjligtvis farlig situation.
• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

ANVISNING

Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

Andra anvisningar

☐ A Referens till en bild, t ex bild A.

→ Referens till ett annat kapitel.

Leveransomfattning

☐ A	Beskrivning
1	LED-lampa
2	Monteringsset
3	Jordspett
4	Insexnyckel
5	Anslutningsledning med kontaktdon

Följande produkter som inte ingår i leveransen krävs för drift och användning av samtliga funktioner:

• InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037) för att styra strålkastaren ProfiLux Garden LED RGB med en app
• ProfiLux Garden LED Controller (42639), som styrenhet för strålkastare ProfiLux Garden LED RGB.
• anslutningskabel EGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040) för att ansluta ProfiLux Garden LED Controller till InScenio FM-Master WLAN EGC.

Produktbeskrivning

ProfiLux Garden LED RGB är en RGB-LED-strålkastare som erbjuder färgfyllda belysningseffekter utan att du behöver programmera.

Easy Garden Control-System (EGC)

Denna produkt kan kommunicera med Easy Garden Control-System (EGC). EGC erbjuder komfortabla styrningsmöjligheter via smarttelefon eller pekplatta i trädgården och vid trädgårdsdammen, och garanterar samtidigt hög komfort och säkerhet. Mer information om EGC och vilka möjligheter den erbjuder hittar du på www.oase-livingwater.com/egc-start.

Ändamålsenlig användning

ProfiLux Garden LED RGB, som här betecknas som apparat, får endast användas på följande sätt:

• Apparaten får endast användas med OASE ProfiLux Garden LED Controller.
• För användning i springbrunnar och dammar.
• För användning över och under vattenytan.
• Drift under iakttagande av tekniska data.

Tillåtna omgivningstemperaturer för drift

• Installation under vattenytan: +4°C till +35°C vattentemperatur.
- Installation på torr plats: -10°C till +40°C lufttemperatur.

Installation

WARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.
• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

□ B

Apparaten kan installeras antingen i eller utanför vattnet.

• Om en fontän ska belysas ska apparaten monteras på en munstycksförlängning.
• Använd ev. den bifogade långa inexnyckeln till dessa monteringsarbeten.

Ställa in strålkastarens lutning

Gör så här:

□ C

Lossa lätt på fästskruvarna på båda sidor av LED-lampan.

Luta LED-lampan till avsedd vinkel.

Dra åt fästskruvarna igen.

Lossa lätt på fästskruvarna på båda sidor av LED-lampan.

Luta LED-lampan till avsedd vinkel.

Dra åt fästskruvarna igen.

Montera på vägg eller golv

Gör så här:

□ E, C

Borra två hål i ett fast golv eller i en tillräckligt stabil vägg och montera därefter munstyckshållaren.

- Borra ett 5 mm stort hål som är minst 35 mm djupt.

Lossa och ta bort de korta cylinderhuvudskruvarna.

Ta bort bottenplattan.

Lossa på fästskruvarna vid lamphuvudet.

Vinkla lamphuvudet.

Fäst LED-lampan.

- Använd bifogade pluggar och skruvar.

Lossa lätt på fästskruvarna på båda sidor av LED-lampan.

Luta LED-lampan till avsedd vinkel.

Dra åt fästskruvarna igen.

Montera i innertak

- Den medföljande pluggen är inte godkänd för montering i innertak och får därför inte användas!

Montera enstaka strålkastare på en munstycksförlängning

Gör så här:

□ F

Lossa på fästskruvarna vid lamphuvudet för strålkastaren och ta sedan av skruvarna.

Ta ut LED-lampan ur hållaren.

Lossa och ta bort de korta cylinderhuvudskruvarna.

Ta bort bottenplattan.

Vrid runt hållaren, sätt den på munstycksförlängningen och skruva fast den med bottenplattan på hållaren på motsatta sidan.

Fäst LED-lampan i hållaren igen med fästskruvarna.

- Lamphuvudet ska peka uppåt mot munstycket.

- Anslutningsledningen ska hänga ned fritt i närheten av munstycksröret.

Montera strålkastare parvis på en munstycksförlängning

Gör så här:

□G

Om två lampor är förhanden ska fästskruvarna vid lamphuvudet lossas och tas av.

Ta ut LED-lamporna ur hållarna.

Lossa och ta bort de korta cylinderhuvudskruvarna.

Ta bort bottenplattan.

Vrid runt hållarna, sätt den på munstycksförlängningen och skruva sedan samman.

- Använd distansbrickor och muttrar.

Fäst varje LED-lampa igen med fästskruvar i motsvarande hållare.

- Lamphuvudet ska peka uppåt mot munstycket.

- Anslutningsledningen ska hänga ned fritt i närheten av munstycksröret.

Ansluta

Apparaten levereras med anslutningskabeln ansluten till ProfiLux Garden LED Controller (→ bruksanvisning ProfiLux Garden LED Controller). Maximalt fyra strålkastare kan anslutas till varje styrenhet.

- Som option kan en förlängningskabel ProfiLux Garden LED Kabel med 7,5 m längd (42640) beställas som tillbehör.

- Till varje strålkastare är en förlängningskabel tillåten.

Gör så här:

□H

Ta av skyddslocket från apparaten.

Anslut kontaktdonet och fixera med de båda skruvarna (max. 2,0 Nm).

– Gummipackningen ska vara ren och sitta tätt.

- Byt genast ut gummipackningen om den är skadad.

Störningsåtgärder

Störning	Orsak	Åtgård
Ingen lampa lyser	Försörjningsspänning saknas	Kontrollera alla ledningar och anslutningar
	Styrenhet defekt	Byt ut styrenheten
En enstaka lampa lyser inte	Lampan har inte anslutits	Kontrollera anslutningen mellan lampa och styrenhet
	Lampan är defekt	Byt ut lampan
	Utgången vid styrenheten är defekt	Byt ut styrenheten
Ljuststyrkan från en lampa är för svag	Skyddsskivan är smutsig	Rengör skyddsskivan

Rengöring

WARNING

Risk för allvarliga personskador av elektrisk spänning.

- Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.

- Slå ifrån nätspänningen innan arbeten utförs på apparaten.

Rengör apparaten vid behov med rent vatten och en mjuk borste.

- Se till att ingen fukt tränger in i apparaten.

Förvaring / Lagring under vintern

Apparaten ska avinstalleras och lagras torrt om det kan förväntas att tillåtna omgivningstemperaturer inte längre kommer att föreligga.

Avfallshantering

ANVISNING

Den här apparaten får inte kastas i hushållssoporna!

- Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.

Reservdelar

Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenetsida.
