ProfiLux Garden LED RGB - Valaistus OASE - Ilmainen käyttöohje ja opas

Tuotetyyppi	RGB-LED-projektori puutarhaan ja lampiin
Merkki	Oase
Malli	ProfiLux Garden LED RGB
Käyttö	Veden ylä- ja alapuolella, suihkulähteissä ja lammikoissa/altaissa
Virtalähde	ProfiLux Garden LED -ohjaimen kautta (ei sisälly), yhteensopiva Easy Garden Control (EGC) -järjestelmän kanssa
Projektorien enimmäismäärä ohjainta kohti	4
Ympäristön lämpötila (veden alla)	+4 °C – +35 °C
Ympäristön lämpötila (kuivana)	-10 °C – +40 °C
Toiminnot	RGB-valotehosteet ilman ohjelmointia
Asennus	Paaluun, seinä-/lattiakiinnitys, säätöjatkeeseen, veden alle tai veden yläpuolelle
Liitäntä	Vesitiivis liitin kumitiivisteellä, valinnainen jatkojohto enintään 10 m
Turvallisuus	Irrota ennen kosketusta veteen, älä katso suoraan valonlähteeseen
Huolto ja puhdistus	Puhdista puhtaalla vedellä pehmeällä harjalla, vältä kosteuden pääsyä sisälle
Talvisäilytys	Poista asennus ja säilytä kuivassa, jos lämpötila on sallitun alueen ulkopuolella
Varaosat	Saatavana osoitteesta www.oase-livingwater.com/piecesdetachees
Toimituksen sisältö	LED-valo, kiinnityssarja, paalu, kuusiokoloavain, liitäntäjohto liittimillä

Usein kysytyt kysymykset - ProfiLux Garden LED RGB OASE

Kuinka asentaa projektori veden alle?

Aseta laite paaluun tai kiinnitä se säätöjatkeeseen. Säädä kallistuskulmaa löysäämällä kiinnitysruuveja. Varmista, että liitäntäjohto on tiivis.

Voinko käyttää projektoria ilman ohjainta?

Ei, projektori tarvitsee ProfiLux Garden LED -ohjaimen toimiakseen. Ohjain mahdollistaa enintään 4 projektorin virransyötön ja ohjauksen.

Kuinka liittää useita projektoreita?

Jokainen ohjain voi syöttää virtaa enintään 4 projektorille. Liitä jokainen projektori ohjaimen lähtöön mukana tulevalla liitäntäjohdolla tai valinnaisella jatkojohdolla.

Mitä tehdä, jos valo ei syty?

Tarkista valon liitäntä ohjaimeen. Jos johto on kunnossa, valo tai ohjaimen lähtö saattaa olla viallinen. Vaihda valo tai ohjain tarvittaessa.

Kuinka puhdistaa laite?

Puhdista suojalasi puhtaalla vedellä pehmeällä harjalla. Irrota aina virtalähde ennen puhdistusta. Vältä kosteuden pääsyä sisälle.

Voinko käyttää projektoria sisätiloissa?

Se on suunniteltu ulkokäyttöön (puutarha, lampi). Käytettävissä kuivana lämpötila-alueella -10 °C – +40 °C, mutta asennus veden alle on myös mahdollista.

Kuinka säätää projektorin kallistuskulmaa?

Löysää hieman LED-valon molemmin puolin olevia kiinnitysruuveja, kallista se haluttuun kulmaan ja kiristä ruuvit uudelleen.

Onko projektori yhteensopiva kodin automaation kanssa?

Kyllä, Easy Garden Control (EGC) -järjestelmän kautta. InScenio FM-Master WLAN EGC -laitteella voit ohjata projektoria älypuhelimesta tai tabletista.

Kuinka säilyttää laite talvella?

Jos lämpötila laskee alle -10 °C tai ylittää +40 °C, poista laite asennuksesta ja säilytä sitä kuivassa ja pakkaselta suojassa.

Mistä löytää varaosia?

Alkuperäiset OASE-varaosat ovat saatavana verkkosivustolta www.oase-livingwater.com/piecesdetachees. Käytä turvallisuuden vuoksi vain alkuperäisiä osia.

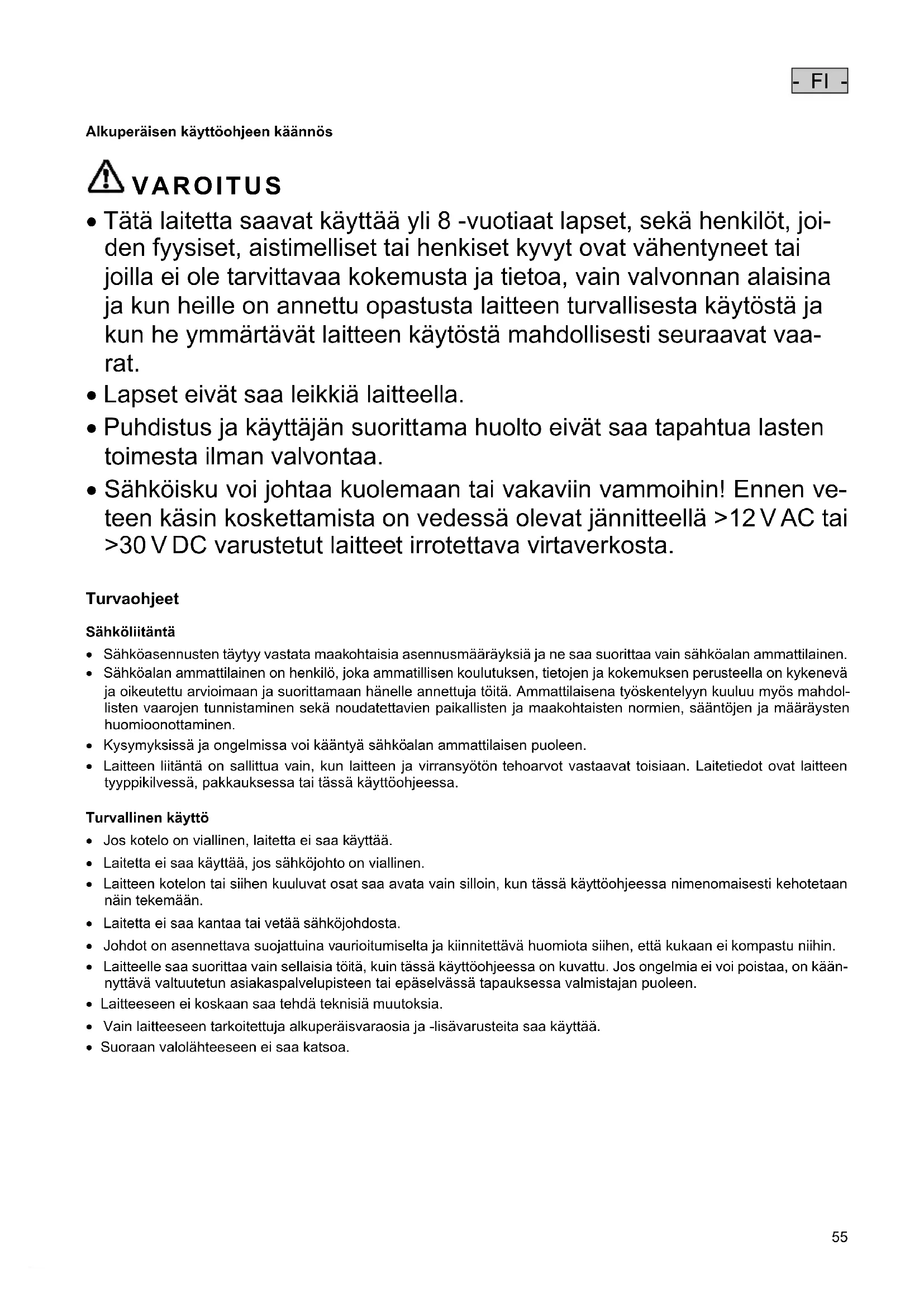

KÄYTTÖOHJE ProfiLux Garden LED RGB OASE

Alkuperäisen käyttöohjeen käännös

VAROITUS

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.
• Lapset eivät saa leikkiä laitteella.
• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.
• Sähköisku voi johtaa kuolemaan tai vakaviin vammoihin! Ennen ve- teen käsin koskettamista on vedessä olevat jännitteellä >12 V AC tai >30 V DC varustetut laitteet irrotettava virtaverkosta.

Turvaohjeet

Sähköliitäntä

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.
• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.
• Laitteen liitäntä on sallittua vain, kun laitteen ja virransyötön tehoarvot vastaavat toisiaan. Laitetiedot ovat laitteen tyyppikilvessä, pakkauksessa tai tässä käyttöohjeessa.

Turvallinen käyttö

• Jos kotelo on viallinen, laitetta ei saa käyttää.
• Laitetta ei saa käyttää, jos sähköjohto on viallinen.
• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun tässä käyttöohjeessa nimenomaisesti kehotetaan näin tekemään.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.
• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi poistaa, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.
• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.
• Vain laitteeseen tarkoitettuja alkuperäisvaraosia ja -lisävarusteita saa käyttää.
• Suoraan valolähteeseen ei saa katsoa.

Ohjeita tähän käyttöohjeeseen

Tervetuloa OASE Living Water -yritykseen. Tällä ostoksella ProfiLux Garden LED RGB olette tehnyt hyvän valinnan. Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita.

Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen symbolit

Tämän käyttöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden.

VAROITUS

- Tarkoittaa mahdollisesti vaarallista tilannetta.

- Noudattamatta jättäminen voi johtaa kuolemaan tai hyvin vakaviin vammoihin.

OHJE

Tietoja, jotka auttavat ymmärtämään tai ennaltaehkäisemään mahdolliset aineelliset tai ympäristövahingot.

Muita ohjeita

☐ A Viittaus johonkin kuvaan esim. Kuva A.

→ Viittaus johonkin toiseen lukuun.

Toimituksen sisältö

☐ A	Kuvaus
1	LED-lamppu
2	Kiinnityssarja
3	Maavarras
4	Kuusiokoloavain
5	Liitäntäjohto ja pistoliitin

Käyttöä ja täyden toimintolaajuuden hyödyntämistä varten tarvitaan seuraavat tuotteet, jotka eivät sisälly toimitukseen:

- InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037) valonheittimen ProfiLux Garden LED RGB ohjaamiseen sovelluksen avulla

• ProfiLux Garden LED Controller (42639) ProfiLux Garden LED RGB -valonheittimen ohjauslaitteena

- EGC-liitosjohto (2,5 m: 47038, 5 m: 47039, 10 m: 47040), jolla ProfiLux Garden LED Controller liitetään InScenio FM-Master WLAN EGC -laitteeseen.

Tuotekuvaus

ProfiLux Garden LED RGB on RGB-LED-valonheitin, joka mahdollistaa värikkäät valoefektit ilman aikaa vievää ohjelmointia.

Easy Garden Control-System (EGC)

Tämä tuote voi olla yhteydessä Easy Garden Control-System -järjestelmän (EGC) kanssa. EGC toimii miellyttävänä älypuhelimella tai tablet-laitteella toteutettavana ohjausvaihtoehtona puutarhassa ja lammessa, ja se takaa korkean käyttömukavuuden ja -turvallisuuden. Lisätietoa EGC-järjestelmästä ja sen tarjoamista mahdollisuuksista on osoitteessa www.oase-livingwater.com/egc-start.

Määräystenmukainen käyttö

ProfiLux Garden LED RGB, jota seuraavassa nimitetään "laitteeksi", saa käyttää ainoastaan seuraavasti:

• Käytä laitetta vain OASE ProfiLux Garden LED Controller -laitteen kanssa.
• Suihkukaivoissa ja lammikoissa käyttöä varten.
• Veden ylä- ja alapuolella käyttöä varten.
• Teknisten tietojen käyttö ja noudattaminen.

Käyttöä varten sallitut ympäristön lämpötilat

• Vedenalainen asennus: Veden lämpötila +4 °C – +35 °C.
• Kuiva-asennus: Ilman lämpötila -10 °C – +40 °C.

Asennus

VAROITUS

Vaarallinen sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin!

• Irrota kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosket veteen.
• Kytke verkkojännite pois päältä ennen töitä laitteelle.

□ B

Laite voidaan sijoittaa joko veteen tai veden ulkopuolelle.

• Asenna laite suihkulähteen valaisemista varten suutinlaajennukseen.
• Käytä asentamiseen tarvittaessa mukana toimitettua pitkää kuusiokoloavainta.

Valonheittimen kaltevuuden säätäminen

Toimit näin:

□ C

Löysää hieman LED-lampun molemmilla puolilla olevia kiinnitysruuveja. Kallista LED-lamppua halutun mukaisesti. Kiristä säätöruuvit paikalleen.

Kokoaminen maavartaan kanssa

Toimit näin:

□ D, C

Pistä maavarras koko pituudeltaan maahan. Aseta laite maavartaan päälle. Löysää hieman LED-lampun molemmilla puolilla olevia kiinnitysruuveja. Kallista LED-lamppua halutun mukaisesti. Kiristä säätöruuvit paikalleen.

Seinä- tai alustakiinnitys

Toimit näin:

□ E, C

Poraa 2 reikää suutinpidikkeen kiinnittämistä varten kiinteään maahan tai kestävään seinään. – Poraa 5 mm porausreikä vähintään 35 mm syvälle.

Löysää ja poista lyhyet sylinteripääruuvit.

Poista alustalevy

Löysää lampunpään kiristysruuvit.

Kallista lampunpää.

Kiinnitä LED-lamppu.

- Käytä mukana toimitettua tulppaa ja ruuveja.

Löysää hieman LED-lampun molemmilla puolilla olevia kiinnitysruuveja. Kallista LED-lamppua halutun mukaisesti. Kiristä säätöruuvit paikalleen.

Kattokiinnitys

- Mukana tullutta tulppaa ei ole hyväksytty kattokiinnitykseen, eikä sitä saa siihen käyttää!

- FI -

Yksittäisten valonheittimien kiinnittäminen suutinlaajennukseen

Toimit näin:

□F

Yksittäistä valonheitintä käytettäessä löysää ja poista kiinnitysruuvit lampunpäästä.

Nosta LED-lamppu pidikkeestä.

Löysää ja poista lyhyet lieriöruuvit.

Poista pohjalevy.

Kierrä pidikettä, aseta suutinlaajennukseen ja ruuvaa pohjalevyllä pidikkeen vastakkaiselle puolelle.

Kiinnitä LED-lamppu kiinnitysruuveilla takaisin pidikkeeseen.

• Lampunpään tulisi olla ylöspäin kohti suutinta.
• Liitäntäjohdon tulisi roikkua vapaana lähellä suutinputkea.

Valonheittimien kiinnittäminen suutinlaajennukseen pareittain

Toimit näin:

□G

Kahta valonheitintä käytettäessä löysää ja poista kiinnitysruuvit lampunpäästä.

Nosta LED-lamput pidikkeistä.

Löysää ja poista lyhyet lieriöruuvit.

Poista pohjalevy.

Kierrä pidikettä, aseta suutinlaajennukseen ja ruuvaa yhteen.

- Käytä aluslevyjä ja muttereita.

Kiinnitä LED-lamput kiinnitysruuveilla takaisin pidikkeisiinsä.

• Lampunpään tulisi olla ylöspäin kohti suutinta.
• Liitäntäjohdon tulisi roikkua vapaana lähellä suutinputkea.

Yhdistäminen

Laite liitetään liitäntäjohdolla ProfiLux Garden LED Controller -laitteeseen (→ ProfiLux Garden LED Controller -laitteen käyttöohje). Kuhunkin ohjaimeen voi liittää korkeintaan neljä valonheitintä.

• ProfiLux Garden LED Kabel -johto on saatavana lisävarusteena 7,5 metrin mittaisena jatkojohtona (42640).
- Yhdessä valonheittimessä voi käyttää yhtä jatkojohtoa.

Toimit näin:

□H

Irrota laitteen suoja.

Kiinnitä pistoliitin ja varmista se kahdella ruuvilla (enint. 2,0 Nm).

• Kumitiivisteen on oltava puhdas ja istuttava tiiviisti.
  – Vaihda vaurioitunut kumitiiviste.

Häiriönpoisto

Hälriö	Syy	Korjaus
Valo ei pala	Syöttöjännite puuttuu	Tarkista kaikki johdot ja liitännät
	Ohjain viallinen	Vaihda ohjain
Yksi yksittäinen lamppu ei pala	Lamppua ei ole liitetty	Tarkista lampun ja ohjaimen välinen liitäntä
	Lamppu viallinen	Vaihda lamppu
	Ohjaimen lähtö on viallinen	Vaihda ohjain
Yhden lampun valovoima on liian alhainen	Suojalasi on likainen	Puhdista suojalasi

Puhdistus

VAROITUS

Vaarallinen sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin!

• Irrota kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosket veteen.
• Kytke verkkojännite pois päältä ennen töitä laitteelle.

Puhdista laite tarvittaessa kirkkaalla vedellä ja pehmeällä harjalla.

- Varmista, ettei laitteeseen pääse kosteutta.

Varastointi/säilytys talven yli

Laite on poistettava ja sitä on säilytettävä kuivassa tilassa, jos on odotettavissa, että sallittua ympäristön lämpötilaa ei enää saavuteta.

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

- Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.

Varaosat

OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotettavasti.

Varaosapiirroksia ja varaosia löytyy verkkosivustostamme.
