Vrsta izdelka	RGB-LED reflektor za vrt in ribnik
Znamka	Oase
Model	ProfiLux Garden LED RGB
Uporaba	Nad in pod vodo, za vodne instalacije in ribnike
Napajanje	Preko ProfiLux Garden LED Controller (ni priložen), združljivo z Easy Garden Control (EGC)
Največje število reflektorjev na krmilnik	4
Temperatura okolice (pod vodo)	+4 °C do +35 °C
Temperatura okolice (na suhem)	-10 °C do +40 °C
Funkcije	RGB svetlobni učinki brez programiranja
Namestitev	Na kol, stenska/talna pritrditev, na nastavitveni podaljšek, pod vodo ali iz vode
Priključek	Vodotesen konektor z gumijastim tesnilom, opcijski podaljšek do 10 m
Varnost	Odklopiti pred stikom z vodo, ne gledati neposredno v svetlobni vir
Vzdrževanje in čiščenje	Očistiti z bistrimo vodo in mehko krtačo, preprečiti vlago v notranjosti
Zimsko shranjevanje	Odstraniti in shraniti na suhem, če temperature presežejo dovoljeno območje
Rezervni deli	Na voljo na www.oase-livingwater.com/piecesdetachees
Vsebina paketa	LED svetilka, pritrdilni komplet, kol, imbus ključ, priključni kabel s kabelskimi ušesi

Pogosto zastavljena vprašanja - ProfiLux Garden LED RGB OASE

Kako namestiti reflektor pod vodo?

Postavite napravo na kol ali jo pritrdite na nastavitveni podaljšek. Nastavite naklon s popuščanjem pritrdilnih vijakov. Prepričajte se, da je priključni kabel dobro vodotesen.

Ali lahko reflektor uporabljam brez krmilnika?

Ne, reflektor potrebuje ProfiLux Garden LED Controller za delovanje. Krmilnik omogoča napajanje in upravljanje do 4 reflektorjev.

Kako priključiti več reflektorjev?

Vsak krmilnik lahko napaja do 4 reflektorje. Priključite vsak reflektor na izhod krmilnika s priloženim priključnim kablom ali opcijskim podaljškom.

Kaj storiti, če se luč ne vklopi?

Preverite priključek luči na krmilnik. Če je kabel pravilno priključen, je lahko luč ali izhod krmilnika okvarjen. Po potrebi zamenjajte luč ali krmilnik.

Kako očistiti napravo?

Očistite zaščitno steklo z bistrimo vodo in mehko krtačo. Pred čiščenjem vedno izključite napajanje. Preprečite vdor vlage v notranjost.

Ali lahko reflektor uporabljam v notranjosti?

Zasnovan je za zunanjo uporabo (vrt, ribnik). Možna uporaba na suhem v temperaturnem območju od -10 °C do +40 °C, vendar je možna tudi namestitev pod vodo.

Kako nastaviti naklon reflektorja?

Rahlo popustite pritrdilne vijake na vsaki strani LED luči, nagnite jo na želeni kot, nato privijte vijake.

Ali je reflektor združljiv s pametnim domom?

Da, preko sistema Easy Garden Control (EGC). Z InScenio FM-Master WLAN EGC lahko reflektor upravljate s pametnim telefonom ali tablico.

Kako shraniti napravo pozimi?

Če temperatura pade pod -10 °C ali preseže +40 °C, odstranite napravo in jo shranite na suhem mestu brez zmrzali.

Kje najti rezervne dele?

Originalni OASE rezervni deli so na voljo na spletni strani www.oase-livingwater.com/piecesdetachees. Za varnost uporabljajte samo originalne dele.

NAVODILA ZA UPORABO ProfiLux Garden LED RGB OASE

SL Navodila za uporabo

HR Uputa o upotrebi

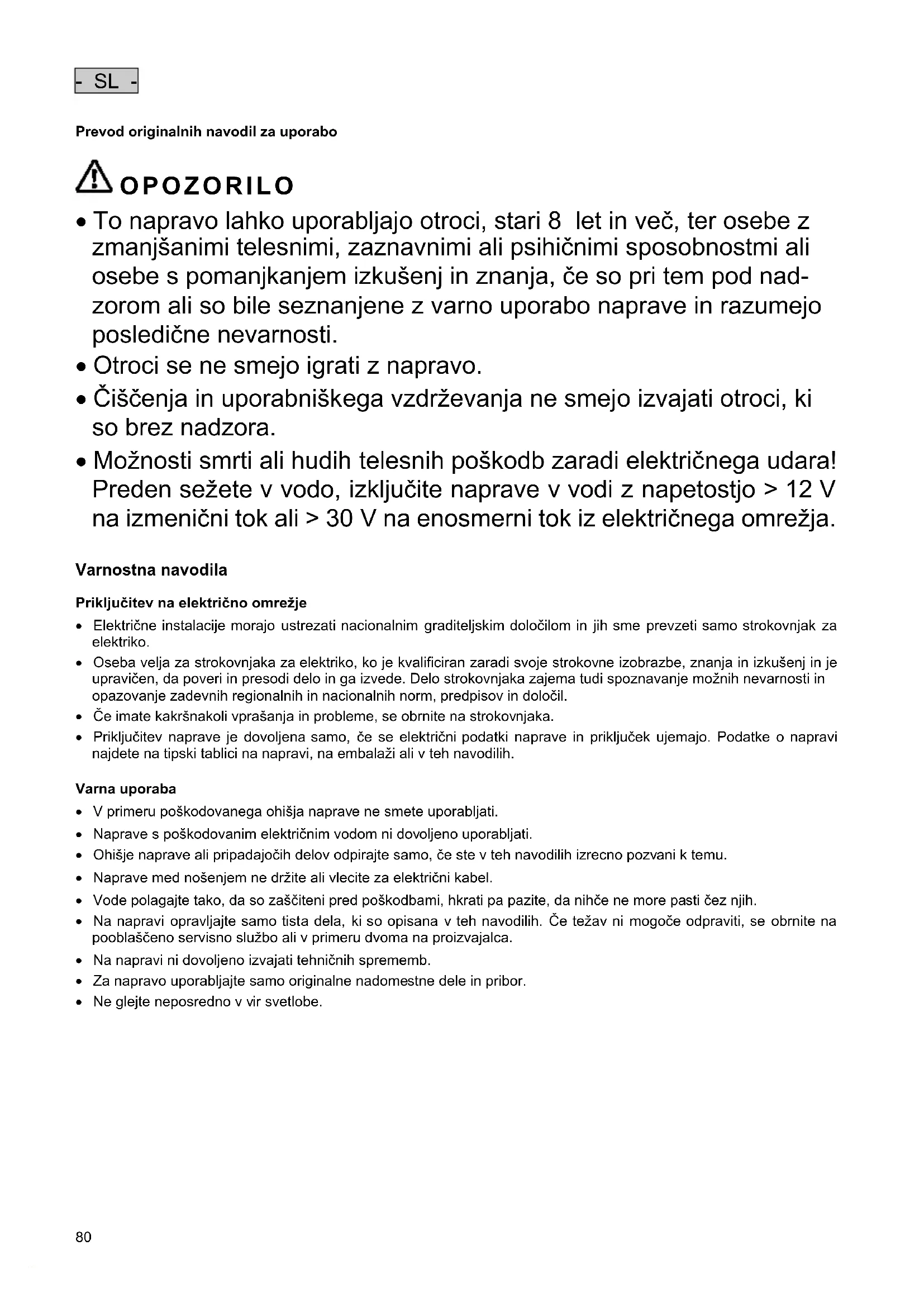

• To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti.
• Otroci se ne smejo igrati z napravo.
• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.
• Možnosti smrti ali hudih telesnih poškodb zaradi električnega udara! Preden sežete v vodo, izključite naprave v vodi z napetostjo > 12 V na izmenični tok ali > 30 V na enosmerni tok iz električnega omrežja.

Varnostna navodila

Priključitev na električno omrežje

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za elektriko.
• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena samo, će se električni podatki naprave in priključek ujemajo. Podatke o napravi najdete na tipski tablici na napravi, na embalaži ali v teh navodilih.

Varna uporaba

• V primeru poškodovanega ohišja naprave ne smete uporabljati.
- Naprave s poškodovanim električnim vodom ni dovoljeno uporabljati.
- Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v teh navodilih izrecno pozvani k temu.
- Naprave med nošenjem ne držite ali vlecite za električni kabel.
- Vode polagajte tako, da so zaščiteni pred poškodbami, hkrati pa pazite, da nihče ne more pasti čez njih.
- Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Če težav ni mogoče odpraviti, se obrnite na pooblaščeno servisno službo ali v primeru dvoma na proizvajalca.
- Na napravi ni dovoljeno izvajati tehničnih sprememb.
- Za napravo uporabljajte samo originalne nadomestne dele in pribor.
- Ne glejte neposredno v vir svetlobe.

Opozorila k navodilom za uporabo

Dobrodošli pri podjetju OASE Living Water. Z nakupom tega izdelka ProfiLux Garden LED RGB ste dobro izbrali.

Pred prvo uporabo natančno preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem aparatom se smejo izvajati samo v skladu s pričujučimi navodili za uporabo.

Obvezno upoštevajte varnostna navodila za varno in pravilno uporabo.

Navodila za uporabo skrbno shranite. V primeru menjave lastnika priložite napravi tudi navodila za uporabo.

Opozorila v teh navodilih so razvrščena s signalnimi besedami, ki prikazujejo stopnjo nevarnosti.

OPOZORILO

• Opisuje morebitno nevarno situacijo.
• Pri neupoštevanju lahko pride do smrti ali hudih telesnih poškodb.

OPOMBA

Informacije, ki so namenjene boljšemu razumevanju ali preprečevanju morebitne materialne ali okoljske škode.

Dodatni napotki

☐ A	Opis
1	Lučka LED
2	Komplet za pritrditev
3	Klin za zemljo
4	Inbus ključ
5	Priključna napeljava s konektorjem

Za delovanje in uporabo vseh funkcij potrebujete naslednje izdelke, ki niso priloženi:

• InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037) za krmiljenje žarometa ProfiLux Garden LED RGB z aplikacijo.
  • ProfiLux Garden LED Controller (42639), kot krmilnik za žaromet ProfiLux Garden LED RGB.
• Povezovalni kabel EGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040) za priključitev krmilnika ProfiLux Garden LED Controller na InScenio FM-Master WLAN EGC.

Opis izdelka

ProfiLux Garden LED RGB je žaromet LED RGB, ki omogoča barvne svetlobne učinke brez stroškov programiranja.

Easy Garden Control-System (EGC)

Ta izdelek lahko komunicira s sistemom Easy Garden Control-System (EGC). Sistem EGC ponuja priročne možnosti krmiljenja v vrtu in ribniku prek pametnega telefona ali tablice ter zagotavlja visoko stopnjo udobja in varnosti. Informacije o sistemu EGC in možnostih najdete na povezavi www.oase-livingwater.com/egc-start.

- SL -

Pravilna uporaba

ProfiLux Garden LED RGB, v nadaljevanju imenovano »naprava«, je dovoljeno uporabljati samo na naslednji način:

• Napravo uporabljajte samo s krmilnikom OASE ProfiLux Garden LED Controller.
  • Za uporabo v fontanah in ribnikih.
  • Za uporabo nad in pod vodo.
• Obratovanje ob upoštevanju tehničnih podatkov.

Dopustne temperature okolja za delovanje

• Postavitev pod vodo: pri temperaturi vode od +4 °C do +35 °C.
• Postavitev na suhem mestu: pri temperaturi zraka od -10^ C do +40^ C.

Postavitev

OPOZORILO

Možnosti smrti ali hudih telesnih poškodb zaradi nevarne električne napetosti!

• Preden sežete v vodo, odklopite iz omrežne napetosti vse v vodi nahajajoče se naprave.
• Preden izvajate dela na napravi, jo odklopite iz omrežne napetosti.

□ B

Napravo lahko postavite bodisi pod vodo bodisi zunaj vode.

• Za osvetlitev vodometa montirajte napravo na podaljšek šobe.
• Pri montažnih delih po potrebi uporabljajte priloženi dolgi inbus ključ.

Nastavitev nagiba žarometa

Postopek je naslednji:

□ C

Nekoliko odvijte pritrdilne vijake na obeh straneh svetilke LED.

Svetilko LED nagnite glede na želje.

Znova privijte pritrdilne vijake.

Postavitev s klinom za zemljo

Postopek je naslednji:

□ D, C

Klin za zemljo s celotno dolžino vtaknite v tla.

Napravo namestite na klin za zemljo.

Nekoliko odvijte pritrdilne vijake na obeh straneh svetilke LED.

Svetilko LED nagnite glede na želje.

Znova privijte pritrdilne vijake.

Pritrditev na steno ali tla

Postopek je naslednji:

□ E, C

V trdna tla ali nosilno steno izvrtajte 2 luknji za pritrditev nosilca šobe.

- 5-mm izvrtano luknjo izvrtajte vsaj 35 mm globoko.

Odvijte in odstranite kratke vijake z valjasto glavo.

Odstranite talno ploščo.

Odvijte pritrdilne vijake na glavi svetilke.

Nagnite glavo svetilke.

Pritrdite svetilko LED.

- Uporabite priložene vložke in vijake.

Nekoliko odvijte pritrdilne vijake na obeh straneh svetilke LED.

Svetilko LED nagnite glede na želje.

Znova privijte pritrdilne vijake.

Pritrditev na strop

- Priloženi vložek ni odobren za pritrditev na strop in ga v ta namen ne smete uporabiti!

Pritrditev posameznih žarometov na podaljšek šobe

Postopek je naslednji:

□ F

Pri enem žarometu odvijte in odstranite pritrdilne vijake na glavi svetilke.

Odstranite talno ploščo.

Obrnite nosilec, ga postavite na podaljšek šobe in privijte talno ploščo, ki je na nasprotni strani, na nosilec.

Svetilko LED s pritrdilnimi vijaki znova pritrdite na nosilec.

- Glava svetilke mora biti obrnjena navzgor proti šobi.

- Priključna napeljava mora prosto viseti navzdol v bližini cevi za šobo.

Pritrditev žarometov na podaljšek šobe v parih

Postopek je naslednji:

□G

Pri dveh žarometih odvijte in odstranite pritrdilne vijake na glavah svetilk.

Vzemite svetilki LED iz nosilcev.

Odvijte in odstranite kratke vijake z valjasto glavo.

Odstranite talni plošči.

Obrnite nosilca, ju postavite na podaljšek šobe in privijte z vijaki.

- Uporabite podložke in matice.

Vsako svetilko LED s pritrdilnimi vijaki znova pritrdite na posamičen nosilec.

- Glava svetilke mora biti obrnjena navzgor proti šobi.

- Priključna napeljava mora prosto viseti navzdol v bližini cevi za šobo.

Priključitev

Napravo s priključno napeljavo priključite na ProfiLux Garden LED Controller (→ navodila za uporabo krmilnika ProfiLux Garden LED Controller). Na vsak krmilnik lahko priključite največ štiri žaromete.

- Kot podaljšek je v okviru dodatne opreme na voljo ProfiLux Garden LED Kabel dolžine 7,5 m (42640).

- Uporabite lahko en podaljšek na žaromet.

Postopek je naslednji:

□H

Odstranite zaščitno kapico z naprave.

Nataknite priključek in ga zavarujte z vijakoma (maks. 2,0 Nm).

– Gumijasto tesnilo mora biti čisto in mora se točno prilegati.

- Poškodovano gumijasto tesnilo je treba zamenjati.

Odprava težav in motenj

Motnja	Vzrok	Ukrep
Nobena svetilka ne sveti	Ni napajalne napetosti.	Preverite vse napeljave in priključke.
	Krmilnik je okvarjen.	Zamenjajte krmilnik.
Ena svetilka ne sveti.	Svetilka ni priključena.	Preverite povezavo med svetilko in krmilnikom.
	Svetilka je okvarjena.	Zamenjajte svetilko.
	Izhod krmilnika je okvarjen.	Zamenjajte krmilnik.
Premajhna svetilna moč svetilke.	Zaščitno steklo je umazano.	Očistite zaščitno steklo.

Čiščenje

OPOZORILO

Možnosti smrti ali hudih telesnih poškodb zaradi nevarne električne napetosti!

• Preden sežete v vodo, odklopite iz omrežne napetosti vse v vodi nahajajoče se naprave.
• Preden izvajate dela na napravi, jo odklopite iz omrežne napetosti.

Aparat po potrebi čistite s čisto vodo in mehko krtačo.

- Bodite pozorni na to, da v napravo ne bo zašla vlaga.

Skladiščenje/Prezimovanje

Napravo morate odstraniti in skladiščiti na suhem mestu, če pričakujete, da v prihodnje ne bo več dopustnih temperatur okolja.

Odlaganje odpadkov

OPOMBA

Te naprave ne smete zavreči med gospodinjske odpadke.

- Onemogočite uporabo naprave tako, da prerežete kable in ga predajte službi za odstranjevanje odpadkov.

Nadomestni deli

Z uporabo originalnih delov podjetja OASE je naprava še naprej varna in brezhibno deluje.

Risbe nadomestnih delov in nadomestne dele najdete na naši spletni strani.
