Tipo di prodotto	Proiettore RGB-LED per giardino e laghetto
Marca	Oase
Modello	ProfiLux Garden LED RGB
Utilizzo	Sopra e sott'acqua, installazioni a getto d'acqua e stagni/laghetti
Alimentazione	Tramite ProfiLux Garden LED Controller (non incluso), compatibile con Easy Garden Control (EGC)
Numero massimo di proiettori per controller	4
Temperatura ambiente (sott'acqua)	+4 °C a +35 °C
Temperatura ambiente (a secco)	-10 °C a +40 °C
Funzioni	Effetti illuminazione RGB senza programmazione
Installazione	Su picchetto, fissaggio a muro/pavimento, su prolunga di regolazione, sott'acqua o fuori dall'acqua
Collegamento	Connettore stagno con guarnizione in gomma, cavo di prolunga opzionale fino a 10 m
Sicurezza	Scollegare prima del contatto con l'acqua, non guardare direttamente la sorgente luminosa
Manutenzione e pulizia	Pulire con acqua pulita e una spazzola morbida, evitare l'umidità all'interno
Stoccaggio invernale	Rimuovere e conservare all'asciutto se le temperature sono fuori dall'intervallo consentito
Ricambi	Disponibili su www.oase-livingwater.com/ricambi
Contenuto della confezione	Lampada LED, kit di fissaggio, picchetto, chiave a brugola, cavo di collegamento con capicorda

Domande frequenti - ProfiLux Garden LED RGB OASE

Come installare il proiettore sott'acqua?

Posizionare l'apparecchio sul picchetto o fissarlo alla prolunga di regolazione. Regolare l'inclinazione allentando le viti di fissaggio. Assicurarsi che il cavo di collegamento sia ben stagno.

Posso utilizzare il proiettore senza il controller?

No, il proiettore richiede il ProfiLux Garden LED Controller per funzionare. Il controller consente di alimentare e controllare fino a 4 proiettori.

Come collegare più proiettori?

Ogni controller può alimentare fino a 4 proiettori. Collegare ciascun proiettore a un'uscita del controller utilizzando il cavo di collegamento fornito o un cavo di prolunga opzionale.

Cosa fare se una lampada non si accende?

Verificare il collegamento della lampada al controller. Se il cavo è corretto, la lampada o l'uscita del controller potrebbe essere difettosa. Sostituire la lampada o il controller se necessario.

Come pulire l'apparecchio?

Pulire il vetro di protezione con acqua pulita e una spazzola morbida. Scollegare sempre l'alimentazione prima di qualsiasi pulizia. Evitare che l'umidità penetri all'interno.

Posso utilizzare il proiettore all'interno?

È progettato per uso esterno (giardino, laghetto). Utilizzabile a secco in un intervallo di temperatura da -10 °C a +40 °C, ma è possibile anche l'installazione sott'acqua.

Come regolare l'inclinazione del proiettore?

Allentare leggermente le viti di fissaggio su ciascun lato della lampada LED, inclinarla all'angolo desiderato, quindi serrare le viti.

Il proiettore è compatibile con la domotica?

Sì, tramite il sistema Easy Garden Control (EGC). Con l'InScenio FM-Master WLAN EGC, è possibile controllare il proiettore da uno smartphone o tablet.

Come conservare l'apparecchio in inverno?

Se la temperatura scende al di sotto di -10 °C o supera +40 °C, rimuovere l'apparecchio e conservarlo all'asciutto al riparo dal gelo.

Dove trovare i ricambi?

I ricambi originali OASE sono disponibili sul sito www.oase-livingwater.com/ricambi. Utilizzare solo ricambi originali per la sicurezza.

MANUALE UTENTE ProfiLux Garden LED RGB OASE

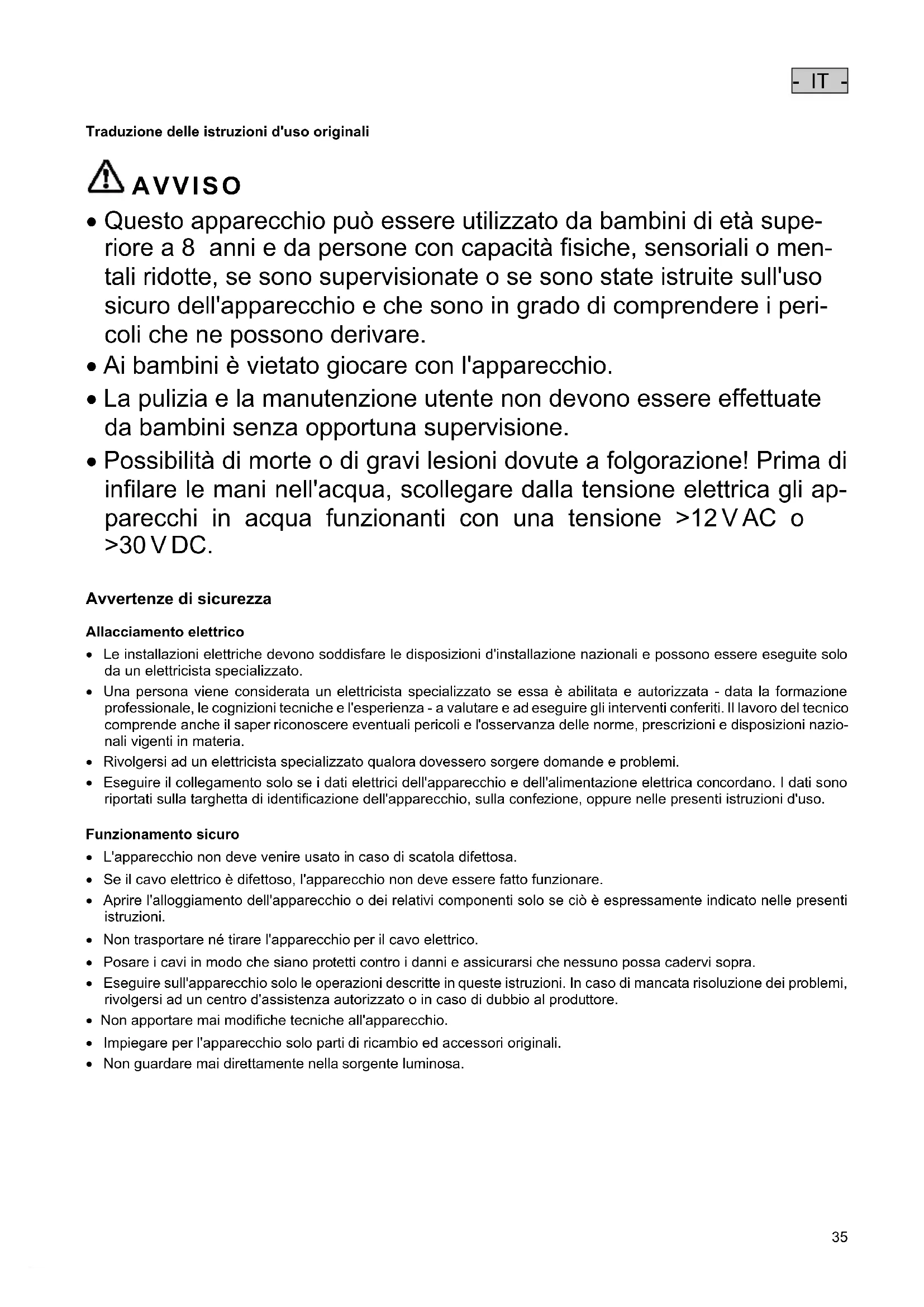

Traduzione delle istruzioni d'uso originali

AVVISO

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.
• Ai bambini è vietato giocare con l'apparecchio.
• La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.
• Possibilità di morte o di gravi lesioni dovute a folgorazione! Prima di infilare le mani nell'acqua, scollegare dalla tensione elettrica gli apparecchi in acqua funzionanti con una tensione >12 VAC o >30 V DC.

Avvertenze di sicurezza

Allacciamento elettrico

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Eseguire il collegamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica concordano. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.

Funzionamento sicuro

• L'apparecchio non deve venire usato in caso di scatola difettosa.
• Se il cavo elettrico è difettoso, l'apparecchio non deve essere fatto funzionare.
• Aprire l'alloggiamento dell'apparecchio o dei relativi componenti solo se ciò è espressamente indicato nelle presenti istruzioni.
• Non trasportare né tirare l'apparecchio per il cavo elettrico.
• Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.
• Eseguire sull'apparecchio solo le operazioni descritte in queste istruzioni. In caso di mancata risoluzione dei problemi, rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore.
• Non apportare mai modifiche tecniche all'apparecchio.
• Impiegare per l'apparecchio solo parti di ricambio ed accessori originali.
  • Non guardare mai direttamente nella sorgente luminosa.

Note sulle presenti istruzioni d'uso

Benvenuti all'OASE Living Water. Avete fatto un'ottima scelta acquistando il prodotto ProfiLux Garden LED RGB.

Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.

Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.

Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.

Simboli utilizzati in queste istruzioni

Le avvertenze contenute in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del rischio.

AVVISO

• Definisce una situazione possibilmente pericolosa.
• In caso di inosservanza ne possono conseguire la morte o serie lesioni.

NOTA

Informazioni destinate ad una migliore comprensione o alla prevenzione di possibili danni materiali o all'ambiente.

Altre avvertenze

☐ A Riferimento ad un'illustrazione, ad es. illustrazione A.
→ Rimando ad un altro capitolo.

Volume di fornitura

☐ A	Descrizione
1	Lampadina a LED
2	Set di fissaggio
3	Picco di terra
4	Chiave esagonale a brugola
5	Cavo di collegamento con connettore

Per l'esercizio e per poter sfruttare tutte le funzionalità, sono necessari i seguenti prodotti non in dotazione:

• InScenio FM-Master WLAN EGC (INT: 47035, GB: 47036, FR/PL: 47037), per poter comandare il faretto ProfiLux Garden LED RGB tramite app.
• ProfiLux Garden LED Controller (42639), come centralina per il faro ProfiLux Garden LED RGB.
• Cavo di collegamento EGC (2,5 m: 47038, 5 m: 47039, 10 m: 47040) per il collegamento del ProfiLux Garden LED Controller al InScenio FM-Master WLAN EGC.

Descrizione del prodotto

ProfiLux Garden LED RGB è un faretto a LED RGB che offre effetti luminosi colorati senza necessità di programmazione.

Sistema di controllo Easy Garden (EGC)

Questo prodotto può comunicare con l'Easy Garden Control-System (EGC). EGC offre, in giardino e nello stagno, la possibilità di comandare comodamente tramite smartphone o tablet, garantendo un comfort ed una sicurezza elevati. Per informazioni su EGC e sulle possibilità, vedere al sito www.oase-livingwater.com/egc-start.

Impiego ammesso

Il ProfiLux Garden LED RGB, chiamato "apparecchio", può essere utilizzato solo nel modo seguente:

• Far funzionare l'apparecchio solo con OASE ProfiLux Garden LED Controller.
  • Per l'impiego in fontane a zampillo e laghetti
  • Per l'impiego sopra e sotto l'acqua
• Funzionamento in conformità alle caratteristiche tecniche.

Temperature ambiente ammesse per il funzionamento

• Posa sott'acqua: temperatura dell'acqua da +4 °C ... +35 °C
• Posa a secco: temperatura dell'aria da -10 °C ... +40 °C

Installazione

AVVISO

Possibilità di morte o di gravi lesioni per folgorazione!

• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.
• Disinserire la tensione di rete prima di intervenire sull'apparecchio.

□ B

L'apparecchio può essere installato dentro o fuori dall'acqua.

• Per illuminare una fontana, montare l'apparecchio ad una prolunga ugelli.
• Per lavori di montaggio utilizzare, se necessario, la chiave a brugola esagonale interna lunga.

Regolazione dell'inclinazione del faretto

Procedere nel modo seguente:

□ C

Allentare leggermente le viti di fissaggio su entrambi i lato della lampada a LED.

Inclinare la lampada a LED come desiderato.

Stringere nuovamente le viti di fissaggio.

Installazione con picco di terra

Procedere nel modo seguente:

□ D, C

Piantare il picco di terra nel terreno con tutta la lunghezza.

Sistemare l'apparecchio sul picco di terra.

Allentare leggermente le viti di fissaggio su entrambi i lato della lampada a LED.

Inclinare la lampada a LED come desiderato.

Stringere nuovamente le viti di fissaggio.

Fissaggio a parete o a fondo

Procedere nel modo seguente:

□ E, C

Eseguire 2 fori per il fissaggio del supporto ugelli su un fondo stabile o su una parete di sufficiente portata.

- Praticare un foro di 5 mm, profondità minima 35 mm.

Allentare e rimuovere le viti corte a testa cilindrica

Rimuovere la piastra di fondo

Allentare le viti di fissaggio sulla testa della lampada.

Inclinare la testa della lampada.

Fissare la lampada a LED.

- Utilizzare il tassello e le viti in dotazione.

Allentare leggermente le viti di fissaggio su entrambi i lato della lampada a LED.

Inclinare la lampada a LED come desiderato.

Stringere nuovamente le viti di fissaggio.

Fissaggio a soffitto

- Il tassello in dotazione non è omologato per il fissaggio a soffitto, quindi non deve essere utilizzato!

- IT -

Fissaggio di un singolo faretto ad una prolunga ugello

Procedere nel modo seguente:

□F

In un faretto, allentare e rimuovere le viti di fissaggio della testa della lampada.

Rimuovere la lampada a LED dal supporto.

Allentare e rimuovere le viti corte a testa cilindrica

Rimuovere la piastra di fondo.

Ruotare il supporto, posizionarlo sulla prolunga ugelli ed avvitarlo al supporto con la piastra di fondo sul lato contrapposto.

Fissare nuovamente la lampada a LED al supporto usando le viti di fissaggio.

• La testa della lampada dovrebbe essere rivolta in alto verso l'ugello.
• Il cavo di collegamento dovrebbe pendere liberamente verso il basso vicino al tubo dell'ugello.

Fissaggio di coppie di faretti ad una prolunga ugello

Procedere nel modo seguente:

□G

In caso di due faretti, allentare e rimuovere le viti di fissaggio della testa delle lampade.

Estrarre le lampade a LED dai supporti.

Allentare e rimuovere le viti corte a testa cilindrica

Rimuovere le piastre di fondo.

Ruotare i supporti, piazzarli sulla prolunga ugello e avvitare insieme.

- Utilizzare rondelle e dadi.

Fissare nuovamente ogni lampada a LED nel relativo supporto usando le viti di fissaggio.

• La testa della lampada dovrebbe essere rivolta in alto verso l'ugello.
• Il cavo di collegamento dovrebbe pendere liberamente verso il basso vicino al tubo dell'ugello.

Collegamento

L'apparecchio viene collegato al ProfiLux Garden LED Controller con il cavo di collegamento (→Istruzioni per l'uso ProfiLux Garden LED Controller). Per ogni controller è possibile collegare al massimo quattro faretti.

• Opzionalmente è disponibile come cavo di prolunga il ProfiLux Garden LED Kabel da 7,5 metri (42640).
• Per ogni faretto è ammesso utilizzare un cavo di prolunga.

Procedere nel modo seguente:

□H

Rimuovere la calotta di protezione dall'apparecchio.

Inserire il connettore a spina e poi bloccarlo con le due viti (max. 2,0 Nm).

• La guarnizione di gomma deve essere pulita e alloggiare con esattezza.
• Sostituire la guarnizione di gomma danneggiata.

Eliminazione di guasti

Anomalia	Causa	Intervento
Nessuna lampada è accesa	Manca la tensione di alimentazione	Controllare tutti i cavi e tutti i collegamenti
	Controller difettoso	Sostituire il controller.
Una singola lampada non si accende	Lampada non collegata	Controllare il collegamento fra lampada e controller.
	Lampada difettosa	Sostituire la lampada
	Uscita del controller difettosa	Sostituire il controller.
Intensità luminosa di una lampada insufficiente	Lastra protettiva sporca	Pulire la lastra protettiva

Pulizia

AVVISO

Possibilità di morte o di gravi lesioni per folgorazione!

- Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.

- Disinserire la tensione di rete prima di intervenire sull'apparecchio.

Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.

- Assicurarsi che l'umidità non penetri all'interno dell'apparecchio.

Immagazzinaggio/Invernaggio

L'apparecchio deve essere disinstallato e conservato in luogo asciutto se con alta probabilità le temperature supereranno per eccesso o per difetto i limiti consentiti.

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

- Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.

Parti di ricambio

Con ricambi originali OASE l'apparecchio rimane sicuro e funzionerà sempre regolarmente.

Per i disegni dei ricambi e per i ricambi stessi, vedere al nostro sito Internet.
