LBP8000E - Souffleur EGO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à dos sans fil
Marque	EGO
Modèle	LBP8000E
Tension	56 V
Débit d'air maximal	1360 m³/h
Vitesse d'air maximale	85 m/s
Force de soufflage maximale	26 N
Poids (sans batterie, avec tube)	7,4 kg
Niveau de puissance acoustique	97 dB(A)
Niveau de pression acoustique (oreilles)	86,2 dB(A)
Vibrations	0,4 m/s²
Température d'utilisation	-15°C à 40°C
Température de stockage	-20°C à 70°C
Protection	IPX5
Alimentation	Batterie lithium-ion 56 V (2 emplacements)
Fonctions principales	Turbo, régulateur de vitesse, écran LCD
Contenu de l'emballage	Souffleur, tube de soufflage, buse conique, harnais, manuel
Entretien	Nettoyer les entrées d'air, retirer les batteries
Sécurité	Porter lunettes et protection auditive, tenir à 15 m des personnes
Garantie	Consulter le site egopowerplus.com

FOIRE AUX QUESTIONS - LBP8000E EGO

Comment assembler le souffleur LBP8000E ?

Insérez le tube de la poignée de contrôle dans le soufflet, serrez le collier. Fixez le tube de soufflage en alignant les rainures et en serrant le levier. Ajoutez la buse conique jusqu'au déclic.

Quelles batteries utiliser avec ce souffleur ?

Utilisez des batteries EGO 56V, de préférence d'une capacité supérieure à 5,0 Ah pour de meilleures performances. Le souffleur peut fonctionner avec une ou deux batteries.

Comment installer les batteries ?

Alignez les arêtes de la batterie avec les rainures et poussez jusqu'au déclic. Pour retirer, appuyez sur les boutons de déblocage situés sur les côtés.

Comment régler le harnais ?

Passez vos bras dans les sangles, fermez la boucle de poitrine et de taille, ajustez les sangles pour un maintien confortable. Le poids doit reposer sur les hanches.

Comment activer le mode turbo ?

Maintenez la gâchette enfoncée et appuyez sur le bouton turbo. L'indicateur turbo s'allume sur l'écran. Relâchez le bouton pour revenir à la vitesse précédente.

Comment utiliser le régulateur de vitesse ?

Enfoncez la gâchette à la vitesse souhaitée, appuyez sur le bouton régulateur de vitesse. L'icône apparaît. Pour désactiver, réappuyez sur le bouton.

Que faire si le souffleur ne démarre pas ?

Vérifiez le contact des batteries, rechargez-les si vides, ou laissez refroidir si trop chaudes (température supérieure à 67°C).

La vitesse de l'air baisse, que faire ?

Nettoyez l'entrée d'air obstruée par des débris. Si le problème persiste, contactez un centre de réparation EGO.

Comment ranger le souffleur ?

Retirez les batteries, nettoyez les entrées d'air, accrochez le tube de soufflage à la boucle de rangement. Rangez à l'intérieur, à l'abri des produits corrosifs.

Quel entretien régulier est nécessaire ?

Nettoyez les entrées d'air après chaque utilisation. N'utilisez pas de solvants. Vérifiez que toutes les fixations sont serrées. Faites réparer par un professionnel.

MODE D'EMPLOI LBP8000E EGO

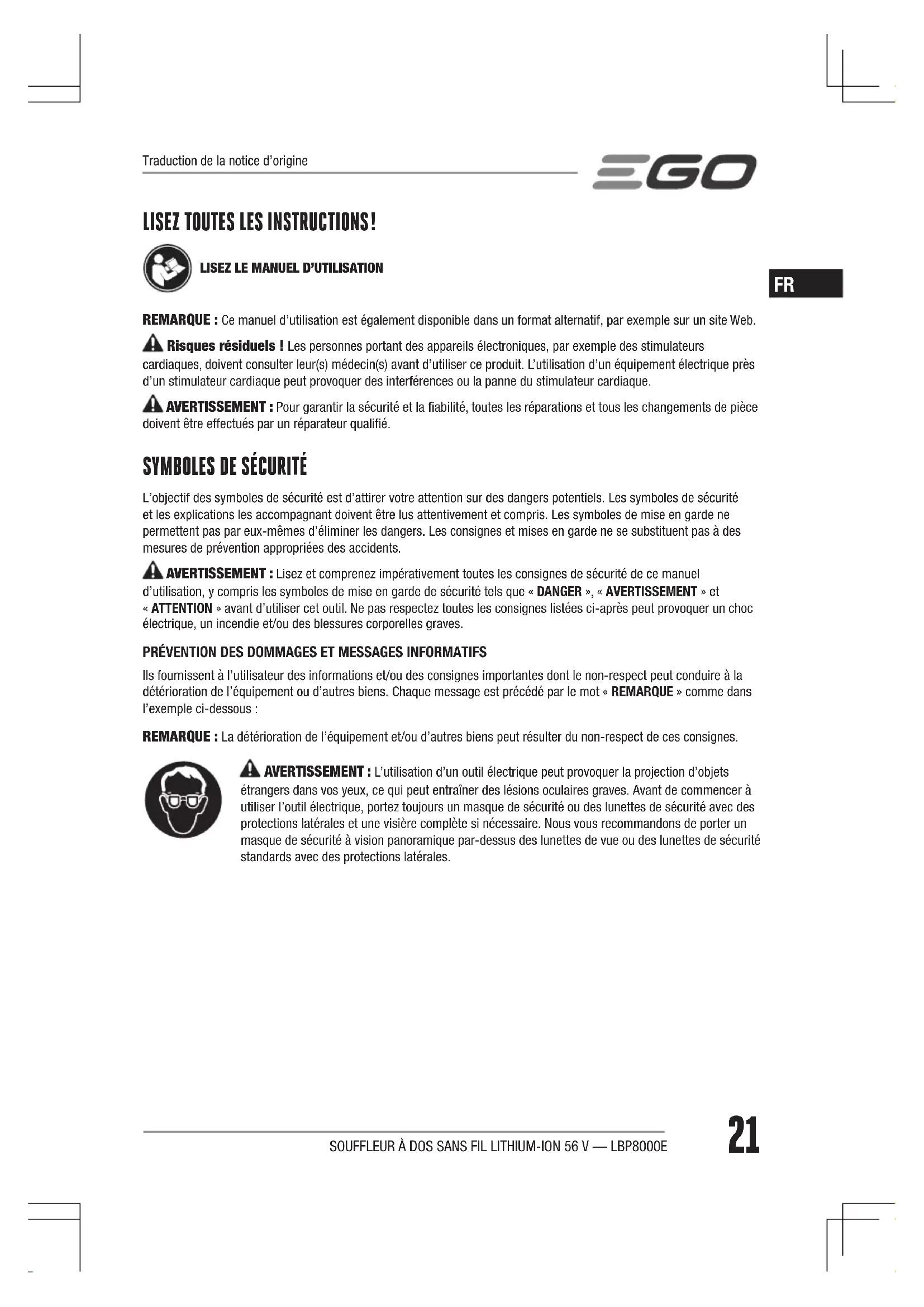

FR Souffleur à dos sans fil lithium-ion 56 v 21

REMARQUE : Ce manuel d'utilisation est également disponible dans un format alternatif, par exemple sur un site Web.

Risques résiduels ! Les personnes portant des appareils électroniques, par exemple des stimulateurs cardiaques, doivent consulter leur(s) médecin(s) avant d'utiliser ce produit. L'utilisation d'un équipement électrique près d'un stimulateur cardiaque peut provoquer des interférences ou la panne du stimulateur cardiaque. AVERTISSEMENT : Pour garantir la sécurité et la fiabilité, toutes les réparations et tous les changements de pièce doivent être effectués par un réparateur qualifié.

Symboles de sécurité

L'objectif des symboles de sécurité est d'attirer votre attention sur des dangers potentiels. Les symboles de sécurité et les explications les accompagnant doivent être lus attentivement et compris. Les symboles de mise en garde ne permettent pas par eux-mêmes d'éliminer les dangers. Les consignes et mises en garde ne se substituent pas à des mesures de prévention appropriées des accidents.

AVERTISSEMENT : Lisez et comprenez impérativement toutes les consignes de sécurité de ce manuel d'utilisation, y compris les symboles de mise en garde de sécurité tels que « DANGER », « AVERTISSEMENT » et « ATTENTION » avant d'utiliser cet outil. Ne pas respectez toutes les consignes listées ci-après peut provoquer un choc électrique, un incendie et/ou des blessures corporelles graves.

Prévention des dommages et messages informatifs

Ils fournissent à l'utilisateur des informations et/ou des consignes importantes dont le non-respect peut conduire à la détérioration de l'équipement ou d'autres biens. Chaque message est précédé par le mot « REMARQUE » comme dans l'exemple ci-dessous :

REMARQUE : La détérioration de l'équipement et/ou d'autres biens peut résulter du non-respect de ces consignes.

AVERTISSEMENT : L'utilisation d'un outil électrique peut provoquer la projection d'objets étrangers dans vos yeux, ce qui peut entraîner des lésions oculaires graves. Avant de commencer à utiliser l'outil électrique, portez toujours un masque de sécurité ou des lunettes de sécurité avec des protections latérales et une visière complète si nécessaire. Nous vous recommandons de porter un masque de sécurité à vision panoramique par-dessus des lunettes de vue ou des lunettes de sécurité standards avec des protections latérales.

Consignes de sécurité

Cette page décrit des symboles de sécurité pouvant être présents sur ce produit. Lisez, comprenez et respectez toutes les instructions présentes sur l'outil avant d'essayer de l'assembler et de l'utiliser.

Alerte de sécurité

Portez toujours un masque de sécurité ou des lunettes de sécurité avec boucliers latéraux et un masque facial intégral lors de l'utilisation de ce produit.

Portez toujours une protection auditive lorsque vous utilisez ce produit.

Pour réduire le risque de blessures, l'utilisateur doit lire le manuel d'utilisation avant d'utiliser ce produit.

Maintenir toutes les autres personnes éloignées d'au moins 15 m.

Ce produit est conforme aux directives CE applicables.

Ce produit est conforme à la législation britannique applicable.

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Apportez-les dans un centre de recyclage agréé.

V Volts A Ampères

Hz Hertz W Watt

km/h Kilomètres par heure

n_0 Régime à vide

³ /h Mètres cubes par heure

Courant continu

... /min

Par minute

IPX5 Protection contre les projections d'eau

SPÉCIFICATIONS

Tension	56 V ---
Volume d'air maximal 1360 m	^3/h
Vitesse maximale de l'air 85 m/s
Force de soufflage maximale 26 N
Température d'utilisation recommandée	-15°C - 40°C
Température de stockage recommandée	-20°C - 70°C
Poids du souffleur (Sans batterie avec tube)	7,4 kg
Niveau de puissance acoustique mesuré L_WA	97 dB(A)K = 1,2 dB(A)
Niveau de pression acoustique au niveau des oreilles de l'opérateur L_PA	86,2 dB(A)K = 2,5 dB(A)
Niveau de puissance acoustique garanti L_WA (selon 2000/14/CE)	98 dB(A)
Vibration a_h	0,4 m/ s^2 K=1,5 m/ s^2

La valeur totale des vibrations indiquée a été mesurée selon une procédure conforme à une méthode de test standardisée et peut servir pour comparer différents outils. La valeur totale des vibrations déclarée peut également servir pour effectuer une évaluation préliminaire de l'exposition.

REMARQUE : Le niveau de vibrations lors de l'utilisation réelle de l'outil peut être différent de la valeur déclarée totale en fonction de la manière dont l'outil est utilisé; Afin de protéger l'opérateur, l'utilisateur doit porter des gants et des protecteurs d'oreilles en conditions réelles d'utilisation.

Description de votre souffleur (images A1 et A2)

1. Guidon
2. Boutons de déblocage de la batterie
3. Verrou
4. Contacts électriques
5. Poignée de manœuvre
6. Entrée d'air
7. Soufflet
8. Tube de poignée de contrôle
9. Tube de soufflage
10. Poignée de contrôle
11. Plaque de sac à dos
12. Boucle de rangement du tube de soufflage
13. Harnais Réglable
14. Buse conique
15. Bouton de régulateur de vitesse
16. Écran LCD
17. Bouton Turbo
18. Interrupteur-gâchette
19. Rainure d'accrochage du tube
20. Levier à retrait rapide
21. Jauge de carburant
22. Icône de ventilateur
23. Indicateur de turbo
24. Indicateur de vitesse de l'air
25. Icône du régulateur de vitesse
26. Icône de batterie

AVERTISSEMENT : L'utilisation sécurisée de ce produit nécessite de comprendre les informations présentes sur l'outil et dans ce manuel d'utilisation, ainsi que de connaître le travail que vous voulez effectuer.

Avant d'utiliser ce produit, familiarisez-vous avec toutes ses fonctions et toutes les consignes de sécurité.

Assemblage

AVERTISSEMENT : Si une ou plusieurs pièces sont manquantes ou endommagées, n'utilisez pas cet outil tant que toutes les pièces n'ont pas été remplacées. Utiliser cet outil avec des pièces endommagées ou manquantes peut provoquer des blessures corporelles graves. AVERTISSEMENT : N'essayez pas de modifier ce souffleur ou de créer des accessoires non recommandés pour l'usage avec ce souffleur. De tels modifications et changements constituent un usage impropre et peuvent engendrer des situations dangereuses pouvant conduire à des blessures corporelles graves. AVERTISSEMENT : Pour éviter un démarrage accidentel pouvant provoquer des blessures corporelles

graves, retirez toujours les batteries de l'outil avant d'assembler des pièces.

Insertion du tube de la poignée de contrôle dans le soufflet (Image C)

1. Insérez l'extrémité supérieure du tube de la poignée de contrôle dans le soufflet aussi loin que possible.
2. Serrez à fond la vis du collier de serrage sur le soufflet.

C-1 Collier de serrage

C-2 Vis

Fixation du tube de soufflage au tube de la poignée de contrôle (Image D)

1. Desserrez le levier de retrait rapide et l'écrou papillon et retirez-les du collier de serrage fixé sur le tube de soufflage.

D-1 Collier de serrage

D-2 Écrou papillon

1. Alignez la rainure du tube de soufflage avec la nervure du tube de la poignée de contrôle, glissez le tube de soufflage sur le tube de la poignée de contrôle aussi loin que possible.
2. Insérez la goupille du levier de retrait rapide et fermez le levier sur le collier de serrage.
3. Serrez l'écrou papillon pour fixer le collier de serrage en place.

Fixation de la buse conique au tube de soufflage (Images E, F)

1. Alignez la rainure de la buse avec le loquet situé sur le tube. Poussez la buse sur le tube jusqu'à ce qu'elle s'enclenche.
2. Pour retirer la buse, maintenez le bouton de déblocage de la buse enfoncé pour dégager le loquet, puis tirez sur la buse pour la retirer du tube de soufflage.

E-1 Bouton de déblocage de la buse

E-2 Loquet

Fonctionnement

AVERTISSEMENT : Veillez à ne pas devenir moins prudent(e) au fur et à mesure que vous vous familiarisez avec cet outil. Gardez à l'esprit qu'une fraction de seconde d'inattention peut suffire pour provoquer des

blessures graves.

AVERTISSEMENT : N'utilisez aucun accessoire ou pièce non recommandé par le fabricant de ce produit. L'utilisation d'accessoires ou de pièces non recommandés peut provoquer des blessures corporelles graves. AVERTISSEMENT : Retirez toujours les batteries du produit avant d'assembler des pièces, d'effectuer une opération de réglage ou de nettoyage et quand vous n'utilisez pas l'outil. Le retrait des batteries permet d'éviter un démarrage accidentel pouvant provoquer des blessures graves.

Avant chaque utilisation, inspectez le produit complet à la recherche de pièces endommagées, manquantes ou desserrées telles que des vis, écrous, boulons, capuchons, etc. Serrez fermement toutes les fixations et capuchons et ne faites pas fonctionner ce produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées.

AVERTISSEMENT : En cas d'urgence, ouvrez la boucle de poitrine immédiatement pour retirer le souffleur.

Application

Vous pouvez utiliser cet outil pour les usages listés ci-dessous :

■ Nettoyer des surfaces dures, par exemple les voies d'accès et les allées. - Maintenir les terrasses et les voies d'accès exemptes de feuilles et d'aiguilles de pin.

⚠ REMARQUE : L'outil ne doit être utilisé que pour son usage prévu. Toute autre utilisation est considérée comme inappropriée.

Rechargez la batterie avant la première utilisation.

Utilisez l'outil uniquement avec les batteries et les chargeurs répertoriés sur l'image B.

REMARQUE : Pour de meilleures performances, nous recommandons l'utilisation d'une batterie EGO 56V d'une capacité supérieure à 5,0 Ah.

Le souffleur a deux compartiments de batterie actifs sur les côtés gauche et droit du boîtier du compartiment des batteries.

REMARQUE : Le souffleur peut fonctionner avec une ou deux batteries. L'utilisation de deux batteries vous offre une durée de fonctionnement plus longue ainsi qu'une consommation d'énergie efficace gérée par la technologie PEAK POWER™.

Si une batterie a été insérée dans le compartiment de batterie marqué par 1 ou 2 sur la plaque du sac à dos, l'icône de batterie correspondante s'allume sur l'écran LCD (Image G) après la mise en marche du souffleur.

G-1 Repère de position du compartiment des batteries

■ Installation (image h)

Alignez les arêtes de la batterie avec les rainures d'assemblage et poussez la batterie vers le bas jusqu'à entendre un déclic. Répétez le processus pour installer la deuxième batterie.

Retrait (image i)

Appuyez sur les boutons de déblocage des batteries et retirez-les.

AVERTISSEMENT : Faites toujours attention à la position de vos pieds ainsi qu'à la présence d'enfants ou d'animaux lorsque vous appuyez sur le bouton de déblocage de la batterie. La chute de la batterie pourrait entraîner des blessures graves. Ne retirez JAMAIS la batterie si vous vous trouvez en hauteur.

Positionner le souffleur à DOS

AVERTISSEMENT : Habillez-vous correctement pour réduire les risques de blessures lors de l'utilisation de cet outil. Ne portez pas de vêtement ample ni de bijou. Portez des protections oculaires et auditives. Portez un pantalon long et épais, des chaussures montantes et des gants. Ne portez pas de shorts ni de sandales et ne marchez pas pieds nus.

Régler le harnais

1. Passez vos bras dans les sangles du harnais pour porter le souffleur sur votre dos.
2. Ajustez les deux sangles jusqu'à ce que vous vous sentiez à l'aise avec le souffleur sur le dos (Image J).
3. Fermez la boucle de poitrine et réglez la longueur de la sangle si nécessaire (Image K).
4. Fermez la boucle de taille et réglez la longueur de la sangle de sorte que le harnais dorsal soit fermement soutenu par vos hanches (Images L et M).
5. Réglez les sangles d'épaule pour la sécurité et le confort. Veillez à ce que le harnais repose bien sur votre dos, avec son poids soutenu par la sangle de taille et sans qu'il ne se déplace trop quand vous bougez (Image N).
6. Insérez la longueur en excès de la ceinture autour de la taille dans l'élastique de chaque côté (Image 0).
7. Pour retirer l'outil de votre dos, appuyez simplement sur les boucles de poitrine et de taille pour les ouvrir

(Image P).

Pour régler la poignée de commande

1. Ouvrez le levier de retrait rapide pour déplacer la poignée de contrôle vers l'avant ou vers l'arrière selon les besoins (Image Q et R), puis réengagez le levier de retrait rapide pour fixer la poignée en place.
2. Vous pouvez aussi tourner la poignée pour plus de confort (Image S).

Réglage de la longueur du tube de la poignée de contrôle (Images T1, T2)

1. Ouvrez le levier de retrait rapide pour déplacer le tube de soufflage dans une position d'utilisation confortable.
2. Réengagez le levier de retrait rapide pour fixer le tube de soufflage en place.

Interrupteur-gâchette (images U1, U2)

■ Appuyez sur la gâchette pour mettre en marche le souffleur. L'écran LCD affiche la jauge de carburant, l'icône de la batterie et l'indicateur de vitesse de l'air. La vitesse de l'air du souffleur se commande à l'aide de l'interrupteur-gâchette. Plus la gâchette est enfoncée, plus le débit d'air sortant de la buse est important. Ajustez la vitesse en fonction de la tâche à accomplir. L'icône de vitesse correspondante s'affiche sur l'écran LCD. ■ Relâchez la gâchette pour éteindre le souffleur. Après 6 secondes, l'écran LCD s'éteint.

Mode turbo

En maintenant la gâchette enfoncée, appuyez sur le bouton turbo pour maximiser le débit d'air (Image U1). L'indicateur turbo et l'icône de ventilateur s'allument sur l'écran LCD (Image U3).

REMARQUE : Le souffleur revient à la vitesse précédente lorsque vous relâchez le bouton turbo.

Mode régulateur de vitesse

Le mode régulateur de vitesse permet d'utiliser l'outil sans l'interrupteur-gâchette.

Pour activer le mode régulateur de vitesse :

1. Maintenez la gâchette enfoncée à la vitesse souhaitée (Image U1).
2. Appuyez sur le bouton du régulateur de vitesse. Relâchez le bouton après l'apparition de l'icône du régulateur de vitesse sur l'écran LCD (Image U4).
3. Relâchez l'interrupteur-gâchette, le souffleur continue

de fonctionner.

Appuyez sur le bouton turbo en mode régulateur de vitesse pour augmenter temporairement la vitesse de l'air au niveau maximum. Le souffleur repasse à la vitesse précédente lorsque vous relâchez le bouton turbo.

Pour désactiver le mode régulateur de vitesse :

Réappuyez sur le bouton du régulateur de vitesse pour désactiver le mode régulateur de vitesse. L'icône du régulateur de vitesse disparaît de l'écran LCD.

Conseils d'utilisation du souffleur

• Avant de souffler, décoincez les débris avec un râteau et un balai. Dans les environnements poussiéreux, humidifiez légèrement les surfaces si de l'eau si disponible. ■ Faites attention aux enfants, animaux de compagnie, fenêtres ouvertes et voitures récemment nettoyées. Soufflez les débris en les éloignant d'une manière non dangereuse.
• Après avoir utilisé un souffleur ou un autre outil, nettoyez-le !

Entretien

AVERTISSEMENT : L'outil ne doit être réparé qu'avec des pièces de rechange identiques. L'utilisation de toute autre pièce peut créer un danger ou détériorer l'outil. Pour garantir la sécurité et la fiabilité, toutes les réparations doivent être effectuées par un réparateur qualifié.

AVERTISSEMENT : Pour vous prémunir contre le risque de blessures graves, retirez toujours la ou les batteries de l'outil avant toute opération de nettoyage ou d'entretien.

Entretien général

N'utilisez pas de solvant pour nettoyer les pièces en plastique. La plupart des plastiques peuvent être détériorés par de nombreux types de solvants vendus dans le commerce. Utilisez des chiffons propres pour enlever les saletés, les poussières, l'huile, la graisse, etc.

AVERTISSEMENT : Veillez à ce que les pièces en plastique de l'outil n'entrent jamais en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, du dégrippant, etc. Les produits chimiques peuvent endommager, fragiliser ou détruire les pièces en plastique, ce qui peut provoquer des blessures corporelles graves.

Rangement

■ Retirez la ou les batteries du souffleur. ■ Enlevez toutes les matières étrangères des entrées d'air du souffleur. - Alignez la boucle de rangement du tube de soufflage avec la rainure d'accrochage du tube et accrochez le tube de soufflage au boîtier du compartiment des batteries (Images V et W). - Rangez l'outil en intérieur dans un endroit inaccessible aux enfants. Veillez à ce qu'il reste éloigné des produits corrosifs, par exemple des produits chimiques de jardinage et des sels de déverglaçage.

V-1 Boucle de rangement du tube de soufflage

V-2 Rainure d'accrochage du tube

Protection de l'environnement

Ne jetez pas les équipements électriques, les batteries et les chargeurs usagés avec les ordures ménagères !

Apportez ce produit chez un recycleur agréé et rendez-le disponible pour une collecte séparée. Les outils électriques doivent être amenés dans un centre de recyclage pour assurer le respect de l'environnement.

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE SOLUTION
Le souffleur ne fonctionne pas.	Il n'y a pas de contact électrique entre le souffleur et les batteries.Les batteries sont vides.Les batteries ou le souffleur sont trop chauds.	Retirez la batterie, inspectez les contact puis réinsérez la batterie.Rechargez les batteries.Laissez les batteries et le souffleur refroidir jusqu'à ce que leur température soit inférieure à 67°C.
La vitesse de l'air baisse significativement.	L'entrée d'air est bouchée par des débris.La turbine du moteur est excessivement usée.	Retirez les batteries, nettoyez les débrisContactez un centre de réparation EGO pour faire réparer l'outil.
Dysfonctionnement de l'écran LCD.	L'ensemble LCD est cassé ou la connexion des fils de l'ensemble LCD est mauvaise.	Contactez un centre de réparation EGO pour faire réparer l'outil.

Politique de garantie EGO

Visitez le site Web egopowerplus. com pour consulter l'intégralité des conditions de la politique de garantie EGO.
