KULLANIM KILAVUZU LBP8000E EGO

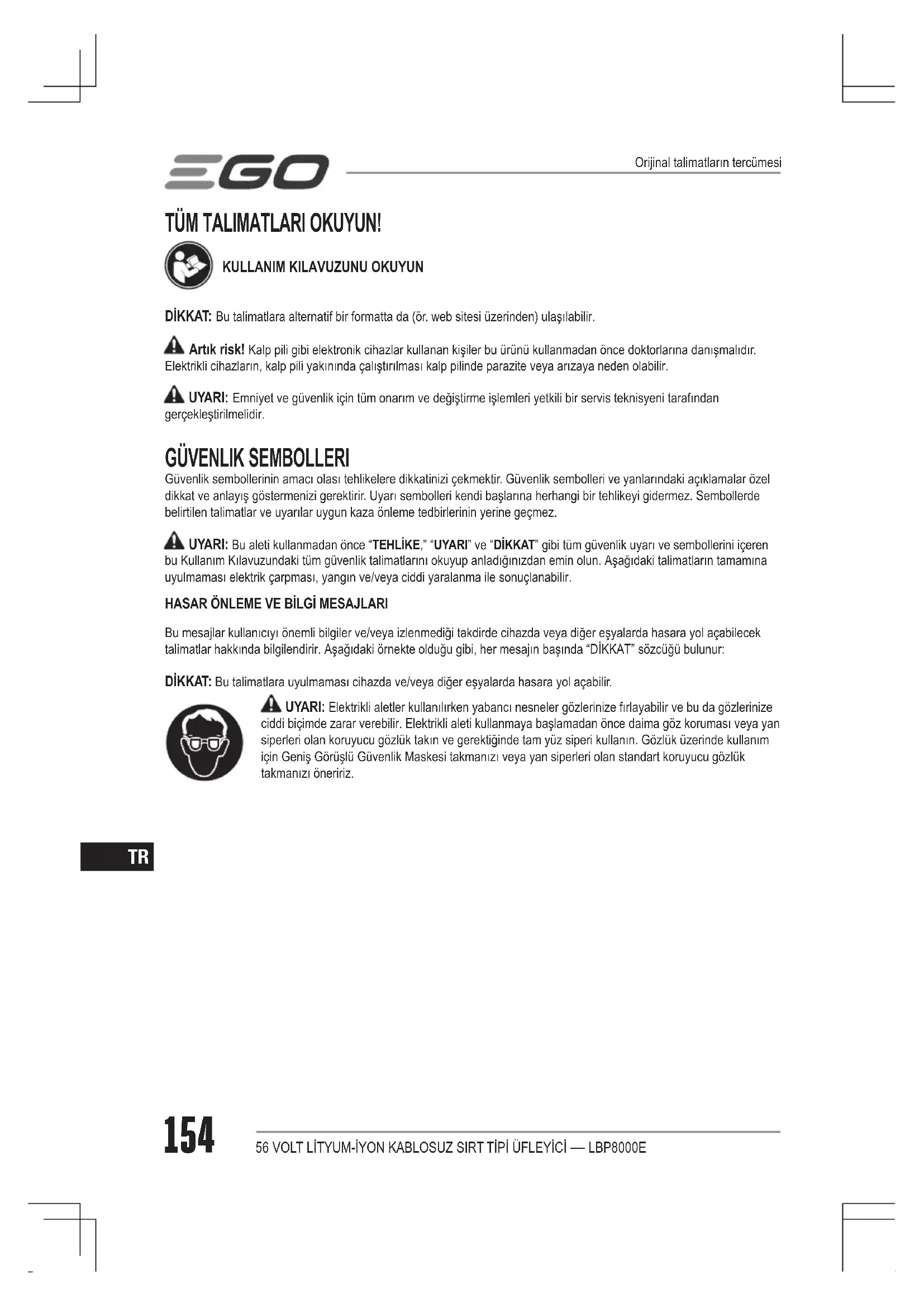

DİKKAT: Bu talimatlara alternatif bir formatta da (ör. web sitesi üzerinden) ulaşılabilir. Artık risk! Kalp pili gibi elektronik cihazlar kullanan kişiler bu ürünü kullanmadan önce doktorlarına danışmalıdır. Elektrikli cihazların, kalp pili yakınında çalıştırılması kalp pilinde parazite veya arızaya neden olabilir. UYARI: Emniyet ve güvenlik için tüm onarım ve değiştirme işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.

Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sembollerde belirtilen talimatlar ve uyarılar uygun kaza önleme tedbirlerinin yerine geçmez. UYARI: Bu aleti kullanmadan önce “TEHLİKE,” “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzundaki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

HASAR ÖNLEME VE BİLGİ MESAJLARI

Bu mesajlar kullanıcıyı önemli bilgiler ve/veya izlenmediği takdirde cihazda veya diğer eşyalarda hasara yol açabilecek talimatlar hakkında bilgilendirir. Aşağıdaki örnekte olduğu gibi, her mesajın başında “DİKKAT” sözcüğü bulunur: DİKKAT: Bu talimatlara uyulmaması cihazda ve/veya diğer eşyalarda hasara yol açabilir. UYARI: Elektrikli aletler kullanılırken yabancı nesneler gözlerinize fırlayabilir ve bu da gözlerinize ciddi biçimde zarar verebilir. Elektrikli aleti kullanmaya başlamadan önce daima göz koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğinde tam yüz siperi kullanın. Gözlük üzerinde kullanım için Geniş Görüşlü Güvenlik Maskesi takmanızı veya yan siperleri olan standart koruyucu gözlük takmanızı öneririz. Orijinal talimatların tercümesi56 VOLT LİTYUM-İYON KABLOSUZ SIRT TİPİ ÜFLEYİCİ — LBP8000E 155

Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sembolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun. Güvenlik Uyarısı Bu ürünü kullanırken daima göz koruması, yan siperleri olan koruyucu gözlük ya da tam yüz maskesi takın. Bu ürünü kullanırken daima kulak koruması kullanın. Yaralanma riskini azaltmak için kullanıcı bu ürünü kullanmadan önce kullanım kılavuzunu okumalıdır. Çevredeki herkesi en az 15 metre uzakta tutun. Bu ürün, yürürlükteki AB yönetmeliklerine uygundur. Bu ürün, yürürlükteki Birleşik Krallık yasalarına uygundur. Atık elektrikli ürünler, evsel atıklar ile birlikte bertaraf edilmemelidir. Yetkili bir geri dönüşüm merkezine teslim edilmelidir.

/sa. Metre Küp/Saat km/sa. Saat Başına Kilometre Doğru Akım

/sa. Maksimum Hava Hızı85 m/sn.Maksimum Üeme Kuvveti 26 N Önerilen Çalışma Sıcaklığı-15°C - 40°CÖnerilen Depolama Sıcaklığı-20°C - 70°CÜeyici Ağırlığı (Batarya ile boru hariç)7,4 kgÖlçülen ses gücü düzeyi L 97 dB(A) K=1,2 dB(A)Operatörün kulağındaki ses basıncı seviyesi L 86,2 dB(A) K=2,5 dB(A)Garantili ses gücü seviyesi L

(2000/14/EC’ye göre)98 dB(A)Titreşim a 0,4 m/s K=1,5 m/s

◾ Beyan edilen toplam titreşim değeri, standart test yöntemine uygun olarak ölçülmüştür ve bir aleti diğer bir alet ile karşılaştırmak için kullanılabilir. ◾ Beyan edilen toplam titreşim değeri, maruz kalma seviyesinin ilk değerlendirmesi için de kullanılabilir. DİKKAT: Elektrikli aletin ili kullanımı sırasında oluşan titreşim emisyonu değeri aletin kullanım şekline bağlı olarak beyan edilen değerden farklı olabilir. Operatör korunmak için ili kullanım koşullarında eldiven ve kulak koruması takmalıdır. AMBALAJ IÇERIĞI (ŞEK. A1) AÇIKLAMA ÜFLEYİCİNİZİ TANIYIN (Şek. A1 ve A2) 1. Tutma kolu2. Batarya Çıkarma Düğmeleri3. Mandal4. Elektrik Kontakları5. Destek Kolu6. Hava Girişi7. Körük8. Kontrol Kolu Borusu9. Üeyici Borusu10. Kontrol Kolu11. Sırt Çantası Plakası12. Üeyici Borusu Depolama Topuzu13. Ayarlanabilir Destek Kemeri14. Konik Uç15. Hız Sabitleme Düğmesi16. LCD Ekran17. Turbo Düğmesi18. Tetik19. Boru Asma Oluğu20 Hızlı Çıkarma Kolu21. Enerji Seviyesi Göstergesi22. Fan Simgesi23. Turbo Göstergesi24. Hava Hızı Göstergesi25. Hız Sabitleme Simgesi26. Batarya Simgesi UYARI: Bu ürünün güvenli şekilde kullanılması, proje bilgisinin yanı sıra alet üzerinde ve bu kullanıcı kılavuzunda yer alan bilgilerin anlaşılmasını gerektirir. Bu ürünü kullanmadan önce, tüm çalıştırma özelliklerini ve güvenlik kurallarını öğrenin. MONTAJ UYARI: Hasarlı veya eksik parça varsa bu parçalar değiştirilinceye kadar ürünü çalıştırmayın. Bu ürünün hasarlı veya eksik parçalar ile kullanılması ciddi yaralanmalara yol açabilir. UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu üeyici ile kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modikasyonlar hatalı kullanımdır ve ciddi yaralanmalara neden olabilen tehlikeli bir duruma sebep olabilir. UYARI: Ciddi yaralanmalara neden olabilen yanlışlıkla çalıştırmayı önlemek için parçaları monte ederken bataryayı her zaman aletten çıkarın.

ÜFLEYİCİ BORULARININ MONTAJI

Kontrol Kolu Boru Tertibatını Körüğe Bağlama (Şek. C) 1. Kontrol kolu borusunun üst ucunu gidebildiği kadar körüğe sokun.2. Körük üzerindeki sıkma halkasındaki vidayı tamamen sıkın.56 VOLT LİTYUM-İYON KABLOSUZ SIRT TİPİ ÜFLEYİCİ — LBP8000E 157

C-1 Sıkma HalkasıC-2 Vida Üeyici Borusunu Kontrol Kolu Borusuna Bağlama (Şek. D) 1. Üeyici borusuna sabitlenmiş boru kelepçesi tertibatından hızlı çıkarma kolunu ve kelebek somunu gevşetin ve çıkarın.D-1 Boru KelepçesiD-2 Kelebek Somunu2. Üeyici borusundaki olukla kontrol kolu borusundaki dişi hizalayın, üeyici borusunu kontrol kolu borusu üzerinde gidebildiği kadar kaydırın.3. Hızlı çıkarma kolunun pimini takın ve kolu boru kelepçesine kapatın.4. Boru kelepçesini yerine sabitlemek için kelebek somunu sıkın. Konik Ucu Üeyici Borusuna Bağlama (Şek. E, F) 1. Uçtaki oluğu borudaki mandalla hizalayın. Ucu, güvenli bir şekilde yerine oturana kadar borunun üzerine itin.2. Ucu çıkarmak için uç çıkarma düğmesini basılı tutarak mandalı boşa alın, ardından ucu üeyici borudan çekip çıkarın.E-1 Uç Çıkarma DüğmesiE-2 Mandal ÇALIŞTIRMA UYARI: Bu ürüne karşı edindiğiniz alışkanlığın sizi dikkatsiz yapmasına izin vermeyin. Bir anlık dikkatsizliğin ciddi yaralanmalara sebep olabileceğini unutmayın. UYARI: Bu ürünün üreticisi tarafından önerilmeyen herhangi bir aparatı veya aksesuarı kullanmayın. Tavsiye edilmeyen aksesuarların veya aparatların kullanımı ciddi kişisel yaralanmalara sebep olabilir. UYARI: Parçaları monte ederken, ayar yaparken, temizlik yaparken veya ürün kullanımda değilken bataryayı her zaman üründen çıkarın. Bataryanın çıkarılması, ciddi yaralanmalara neden olabilen yanlışlıkla çalışmayı önler.Her kullanımdan önce ürünü inceleyerek vida, somun, cıvata, kapak gibi parçaların hasarlı, eksik veya gevşek olup olmadığını kontrol edin. Tüm bağlantı parçalarını ve kapakları sıkın, bu ürünü eksik veya hasarlı parçalar değiştirilmeden çalıştırmayın. UYARI: Acil bir durumla karşılaşırsanız, üeyiciyi çıkarmak için göğüs tokasını düz bir şekilde ayırın. UYGULAMA Bu ürünü aşağıda belirtilen amaçlar için kullanabilirsiniz: ◾ Araba yolları ve kaldırımlar gibi sert yüzeylerin temizlenmesi. ◾ Yüzey ve araba yollarının yapraklardan ve çam yapraklarından temizlenmesi. DİKKAT: Bu alet sadece belirtilen kullanım amacına uygun kullanılmalıdır. Diğer kullanım şekilleri hatalı kullanım olarak kabul edilir.

BATARYALARI TAKMA/ÇIKARMA

İLK KULLANIMDAN ÖNCE ŞARJ EDİN. Ürünü sadece şek. B’de listelenen bataryalar ve şarj cihazlarıyla kullanın. DİKKAT: En iyi performansı elde etmek için 5,0 Ah değerinden daha yüksek kapasiteli herhangi bir EGO 56V batarya kullanmanızı öneririz.Üeyici, batarya bölmesi muhafazasının sol ve sağ tarafında iki aktif batarya bölmesine sahiptir. NOT: Üeyici bir veya iki batarya ile çalışabilir. İki batarya kullandığınızda daha uzun çalışma süresi ve PEAK POWER™ teknolojisi tarafından yönetilen verimli güç tüketimi elde edersiniz.Sırt çantası plakasında 1 veya 2 ile işaretlenmiş batarya bölmesine bir batarya takılmışsa üeyiciyi açtıktan sonra LCD ekranda (Şek. G) ilgili batarya simgesi yanar. G-1 Batarya Bölmesi Konum İşareti ◾ Takmak için (Şek. H) Bataryanın tırnakları ile montaj yuvalarını hizalayın ve “klik” sesi duyana kadar bataryayı aşağıya bastırın. İkinci bataryayı takmak için işlemi tekrarlayın. ◾ Çıkarmak için (Şek. I) Batarya çıkarma düğmelerine basın ve bataryaları dışarı çekin. UYARI: Batarya çıkarma düğmesine basarken daima ayaklarınızın, çocukların veya evcil hayvanların konumuna dikkat edin. Batarya düşerse ciddi yaralanmaya neden olabilir. Yüksek bir konumdayken bataryayı ASLA çıkarmayın.56 VOLT LİTYUM-İYON KABLOSUZ SIRT TİPİ ÜFLEYİCİ — LBP8000E158

SIRT TİPİ ÜFLEYİCİNİN KONUMLANDIRILMASI UYARI: Bu cihazı kullanırken yaralanma riskini azaltmak için uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Göz ve kulak/işitme koruması kullanın. Dayanıklı, uzun pantolon, eldiven ve bot giyin. Kısa pantolon, sandalet giymeyin veya çıplak ayakla çalışmayın. Destek Kemerini Ayarlamak İçin 1. Sırtınızdaki üeyiciyi desteklemek için kollarınızı omuz kayışlarından geçirin.2. Sırtınızdaki üeyici ile kendinizi rahat hissedene kadar her iki omuz askısını da ayarlayın (Şek. J).3. Göğüs tokasını kapatın ve gerekirse uzunluğunu ayarlayın (Şek. K).4. Bel tokasını kapatın ve uzunluğunu ayarlayarak sırt çantasının kalçalarınız tarafından güvenli bir şekilde desteklenmesini sağlayın (Şek. L ve M).5. Güvenlik ve konfor için omuz askılarını tekrar ayarlayın. Sırt çantasının sırtınıza güvenli bir şekilde oturduğundan emin olun. Ağırlık bel kayışı tarafından desteklenmeli ve hareket ettiğinizde üeyici de aşırı hareket etmemelidir (Şek. N).6. Fazla kayış ucunu her iki tarafta elastik bant içine yerleştirin (Şek. O).7. Aleti sırtınızdan çıkarmak için bel ve göğüs tokalarına basmanız yeterlidir (Şek. P). Kontrol Kolunu Ayarlamak İçin 1. Kontrol kolunu gerektiği gibi ileri veya geri hareket ettirmek için hızlı çıkarma kolunu bırakın (Şek. Q ve R) ve ardından tutma kolunu yerine sabitlemek için hızlı çıkarma kolunu bağlayın.2. Ayrıca rahatlık sağlaması için tutma kolunu gerektiği gibi döndürebilirsiniz (Şek. S). Kontrol Kolu Borusunun Uzunluğunu Ayarlamak İçin (Şek. T1, T2) 1. Üeyici borusunu rahat bir çalışma konumuna getirmek için hızlı çıkarma kolunu bırakın.2. Üeyici borusunu yerine sabitlemek için hızlı çıkarma kolunu devreye alın.

ÜFLEYİCİYİ ÇALIŞTIRMA/DURDURMA

Tetik (Şek. U1, U2) ◾ Üeyiciyi çalıştırmak için tetiğe basın. LCD ekranda enerji göstergesi, batarya simgesi, hava hızı göstergesi görüntülenir. ◾ Üeyicinin hava hızı tetikle kontrol edilir. Tetik ne kadar fazla basılırsa, uçtan o kadar fazla hava çıkar. Yapacağınız işe uygun şekilde hızı ayarlayın. LCD ekranda ilgili hava hızı simgesi görüntülenir. ◾ Üeyiciyi kapatmak için tetiği bırakın. 6 saniye sonra LCD ekran kapanır. Turbo Modu Tetik basılıyken hava akışını en üst seviyeye çıkarmak için turbo düğmesine basın (Şek. U1). LCD ekranda turbo göstergesi ve fan simgesi yanar (Şek. U3). NOT: Turbo düğmesi bırakıldığında üeyici önceki hıza döner. Hız Sabitleme Modeli Hız sabitleme modu, tetik olmadan aleti çalıştırmanızı sağlar. Hız sabitleme modunu etkinleştirmek için: 1. Tetiği istenen hızda basılı tutun (Şek. U1).2. Hız sabitleme düğmesine basın. LCD ekranda hız sabitleme simgesi göründükten sonra düğmeyi bırakın (Şek. U4).3. Tetiği bıraktığınızda üeyici çalışmaya devam eder.Hız sabitleme modunda turbo düğmesine bastığınızda hava hızı geçici olarak maksimum seviyeye çıkabilir. Turbo düğmesi bırakıldığında fan önceki hızına geri döner.Hız sabitleme modunu devre dışı bırakmak için:Hız sabitleme modunu devre dışı bırakmak için hız sabitleme düğmesine tekrar basın. LCD ekrandaki hız sabitleme simgesi kaybolur.Üeyicinin Kullanımına İlişkin İpuçları ◾ Üeme öncesinde birikintileri gevşetmek için tırmık ve süpürge kullanın. Tozlu koşullarda, varsa suyla yüzeyleri hafçe nemlendirin. ◾ Çocuklara, evcil hayvanlara, açık pencere veya yeni yıkanmış araçlara dikkat edin ve birikintileri güvenli biçimde uzağa üeyin. ◾ Üeyicileri veya diğer cihazları kullandıktan sonra temizleyin! BAKIM UYARI: Bakım yaparken sadece orijinal yedek parçaları kullanın. Diğer parçaların kullanılması tehlike oluşturabilir veya ürünün hasar görmesine neden olabilir. Emniyet ve güvenilirliği sağlamak için tüm tamir işleri yetkili bir servis teknisyeni tarafından yapılmalıdır. UYARI: Ciddi yaralanmaları önlemek için temizlik veya bakım işlemi gerçekleştirirken bataryayı her zaman üründen çıkarın.56 VOLT LİTYUM-İYON KABLOSUZ SIRT TİPİ ÜFLEYİCİ — LBP8000E 159

GENEL BAKIM Plastik parçaları temizlerken çözücü maddeler kullanmaktan kaçının. Çoğu plastik malzeme çeşitli ticari çözücü türlerinden etkilenmeye yatkındır ve bu çözücü maddelerin kullanılması durumunda zarar görebilirler. Kir, toz, yağ, gres vb. gidermek için temiz bez kullanın. UYARI: Fren sıvıları, benzin, petrol bazlı ürünler, nüfuz eden yağlar gibi ürünlerin plastik parçalarla hiçbir zaman temas etmesine izin vermeyin. Kimyasal maddeler plastik parçalara hasar verebilir, bu tür parçaları zayıatabilir veya parçalayabilir ve bu durum ciddi yaralanmalara neden olabilir. DEPOLAMA ◾ Bataryayı üeyiciden çıkarın. ◾ Üeyicinin hava deliklerindeki tüm yabancı maddeleri temizleyin. ◾ Üeyici borusu depolama topuzunu boru asma oluğu ile hizalayın ve üeyici borusunu batarya bölmesi muhafazasının üzerine asın (Şek. V ve W). ◾ Üeyiciyi çocukların ulaşamayacağı kapalı bir yerde saklayın. Bahçe kimyasalları ve eritici tuzlar gibi aşındırıcı maddelerden uzak tutun. V-1 Üeyici Borusu Depolama Topuzu V-2 Boru Asma Oluğu Çevre koruması Elektrikli cihazları, kullanılmış bataryayı ve şarj cihazını evsel atıklarla bertaraf etmeyin! Bu ürünü yetkili bir geri dönüşüm merkezine götürün ve ayrı bir şekilde toplanmasını sağlayın. Elektrikli aletler çevreyle uyumlu bir geri dönüşüm tesisine götürülmelidir.56 VOLT LİTYUM-İYON KABLOSUZ SIRT TİPİ ÜFLEYİCİ — LBP8000E160

Üeyici çalışmıyor. ◾ Üeyici ile batarya arasında elektrik kontağı yoktur. ◾ Bataryayı çıkarın, kontak noktalarını kontrol edin ve bataryayı yeniden takın. ◾ Bataryalar boşalmıştır. ◾ Bataryaları şarj edin. ◾ Batarya veya üeyici çok sıcaktır. ◾ Bataryaları ve üeyiciyi sıcaklığı 67 °C'nin altına düşene kadar soğutun. Hava hızı önemli ölçüde azalıyor. ◾ Hava girişi birikintiler nedeniyle tıkanmıştır. ◾ Bataryaları çıkarın ve kalıntıları temizleyin. ◾ Motor fanı aşırı yıpranmıştır. ◾ Onarım için EGO servis merkeziyle irtibata geçin.LCD Ekran Hatası. ◾ LCD tertibatı veya LCD tertibatının kablo bağlantısı bozuktur. ◾ Onarım için EGO servis merkeziyle irtibata geçin. GARANTİ

EGO GARANTİ POLİTİKASI

EGO Garanti Politikasına ilişkin tüm hükümler ve koşullar için lütfen egopowerplus.com adresindeki web sitemizi ziyaret edin.56-VOLDINE LIITIUMIOONAKUTOITEGA SELJASKANTAV PUHUR — LBP8000E 161
