BRUKSANVISNING LBP8000E EGO

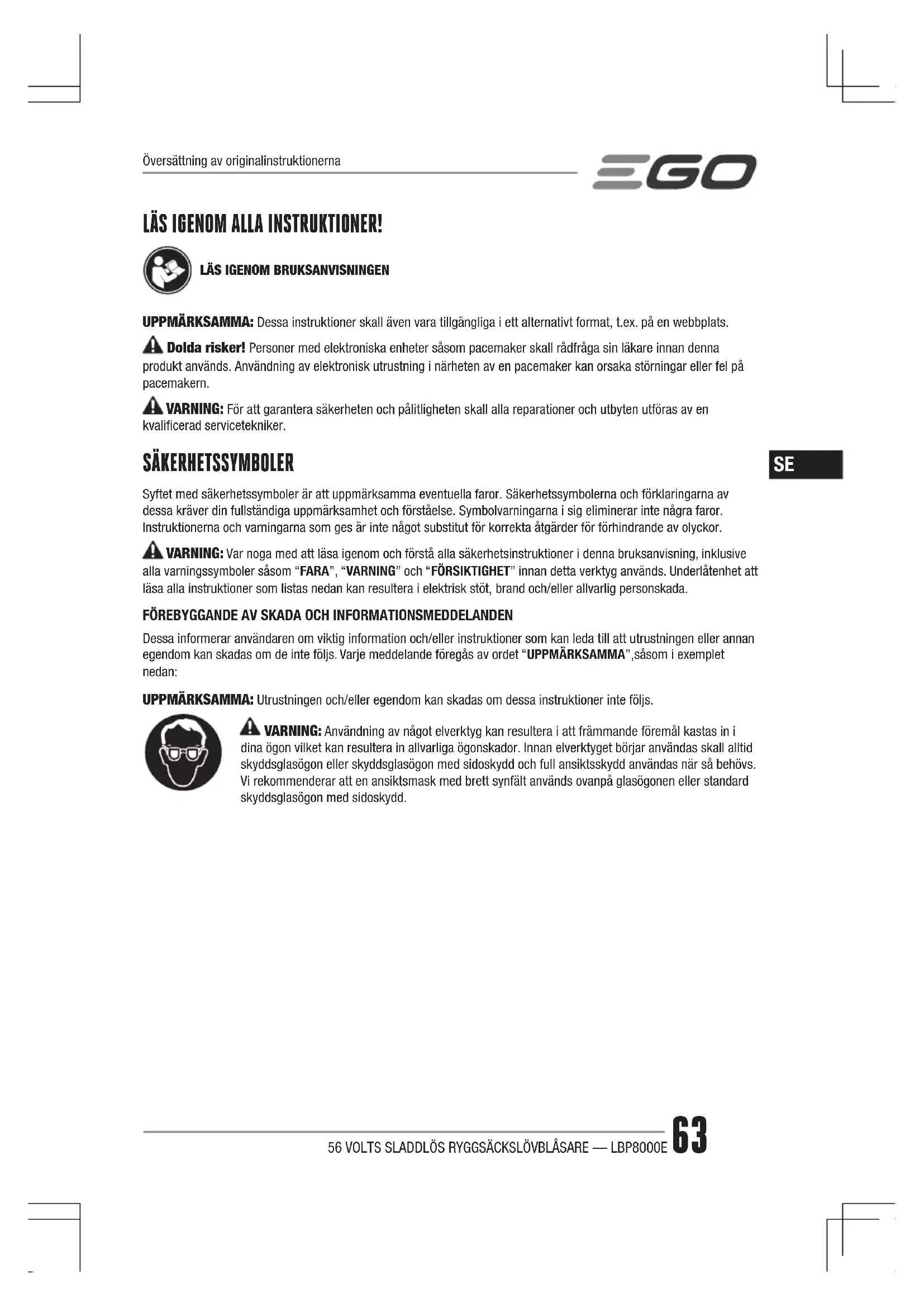

UPPMÄRKSAMMA: Dessa instruktioner skall även vara tillgängliga i ett alternativt format, t.ex. på en webbplats. Dolda risker! Personer med elektroniska enheter såsom pacemaker skall rådfråga sin läkare innan denna produkt används. Användning av elektronisk utrustning i närheten av en pacemaker kan orsaka störningar eller fel på pacemakern. VARNING: För att garantera säkerheten och pålitligheten skall alla reparationer och utbyten utföras av en kvalificerad servicetekniker. SÄKERHETSSYMBOLER Syftet med säkerhetssymboler är att uppmärksamma eventuella faror. Säkerhetssymbolerna och förklaringarna av dessa kräver din fullständiga uppmärksamhet och förståelse. Symbolvarningarna i sig eliminerar inte några faror. Instruktionerna och varningarna som ges är inte något substitut för korrekta åtgärder för förhindrande av olyckor. VARNING: Var noga med att läsa igenom och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla varningssymboler såsom “FARA”, “VARNING” och “FÖRSIKTIGHET” innan detta verktyg används. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada.

FÖREBYGGANDE AV SKADA OCH INFORMATIONSMEDDELANDEN

Dessa informerar användaren om viktig information och/eller instruktioner som kan leda till att utrustningen eller annan egendom kan skadas om de inte följs. Varje meddelande föregås av ordet “UPPMÄRKSAMMA”,såsom i exemplet nedan: UPPMÄRKSAMMA: Utrustningen och/eller egendom kan skadas om dessa instruktioner inte följs. VARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och full ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd. Översättning av originalinstruktionerna56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E64

SÄKERHETSINSTRUKTIONER Denna sida framställer och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den. Säkerhetslarm Använd alltid skyddsglasögon eller säkerhetsglasögon med sidoskydd och en full ansiktsmask när denna produkt används. Använd alltid hörselskydd när denna produkt används. För att minska risken för personskador måste användaren läsa igenom och förstå bruksanvisningen innan denna produkt används. Håll alla åskådare på ett avstånd av minst 15 meter. Denna produkt är i enlighet med gällande EG-direktiv. Denna produkt uppfyller tillämpliga lagar i Storbritannien. Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation. V Volt A Ampere Hz Hertz W Watt min Minuter m

Tomgångshastighet ... /min Per minut IPX5 Skydd mot vattenstrålar56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E 65

Maximal lufthastighet 85 m/sMaximal fläktkraft 26 NRekommenderad drifttemperatur-15°C-40°CRekommenderad förvaringstemperatur-20°C-70°CLövblåsarens vikt (Utan batteri med rör)7,4 kgUppmätt ljudeffektnivå L 97 dB(A) K=1,2 dB(A)Ljudtrycksnivå vid operatörens öra L 86,2 dB(A) K=2,5 dB(A)Garanterad ljudeffektnivå L

(enligt 2000/14/EC)98 dB(A)Vibration a 0,4 m/s K=1,5 m/s

◾ Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. ◾ Det deklarerade totala vibrationsvärdet kan också användas i en preliminär utvärdering av exponeringen. UPPMÄRKSAMMA: Vibrationsutstrålningen under verklig användning av elverktyg kan skilja sig från det deklarerade värdet i vilken verktyget används. För att skydda användaren skall skyddshandskar och hörselskydd användas under faktiska användningsförhållandet. FÖRPACKNINGSLISTA (BILD A1) BESKRIVNING LÄRA KÄNNA DIN LÖVBLÅS (bild A1 och A2) 1. Handtag2. Låsknapp för batteriet3. Spärrhake4. Elektriska kontakter5. Hjälphandtag6. Luftintag7. Bälg8. Kontrollhandtag rör9. Blåsrör10. Styrhandtag11. Ryggsäcksplatta12. Blåsrörets förvaringsvred13. Justerbar stödsele14. Spetsigt munstycke15. Farthållare knapp16. LCD-skärm17. Turbo-knapp18. Avtryckare19. Skåra för rörupphängning20. Snabblåsspak21. Bränslemätare22. Fläktikon23. Turbo-indikator24. Indikator för luft25. Ikon farthållare26. Batteriikon VARNING: För att använda denna produkt på ett säkert sätt krävs det att verktygets information och bruksanvisning har förståtts samt kunskap om det projekt som påbörjas. Innan du använder denna produkt, bekanta dig med alla driftfunktioner och säkerhetsregler. MONTERING VARNING: Om någon del är skadad eller saknas skall inte denna produkt användas innan delarna ersatts. Användning av denna produkt om den är skadad eller saknar delar kan resultera i allvarliga personskador. VARNING: Försök inte att modifiera denna produkt eller skapa tillbehör som inte rekommenderas för användning med denna lövblåsare. Alla sådana ändringar eller modifieringar är missbruk och kan resultera i allvarliga situationer som kan leda till allvarliga personskador. VARNING: För att förhindra oavsiktlig start som kan orsaka allvarliga personskador skall alltid batteripaketet tas bort från verktyget innan delar monteras.

Ansluta styrhandtagets rörenhet till bälgen (bild C) 1. Sätt in den övre änden av kontrollhandtagets rör i bälgen så långt det går.2. Dra åt skruven helt i klämkragen på bälgen.56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E66

C-1 FastklämningsspakC-2 Skruv Ansluta blåsröret till kontrollhandtagets rör (bild D) 1. Lossa och ta bort snabbspaken och vingmuttern från rörklämenheten som är fäst på blåsröret.D-1 RörklämmaD-2 Vingmutter2. Rikta in spåret i blåsröret med ribban på kontrollhandtagets rör, skjut blåsröret över kontrollhandtagets rör så långt det går.3. Sätt i stiftet på snabbspaken och stäng spaken på rörklämman.4. Dra åt vingmuttern för att fästa rörklämman på plats. Anslut det avsmalnande munstycket till blåsröret (bild E, F) 1. Rikta in spåret i munstycket med spärren på röret. Tryck munstycket över röret tills det snäpper på plats.2. Tryck in och håll ner munstyckets låsknapp för att öppna spärren och dra sedan munstycket rakt ut från lövblåsarens rör.E-1 Låsknapp för munstyckeE-2 Spärrhake DRIFT VARNING: Bli inte vårdslös bara för att du är bekant med denna produkt. Kom ihåg att oaktsamhet under en bråkdel av en sekund är tillräcklig för att orsaka allvarliga skador. VARNING: Använd inga andra tillsatser eller tillbehör än de som rekommenderas av tillverkaren av denna produkt. Användning av tillbehör eller tillsatser som inte rekommenderas kan resultera i allvarlig personskada. VARNING: Ta alltid bort batteripaketet från produkten vid montering av delar, justeringar, rengöring eller när den inte ska användas. När batteripaketet tas bort förhindrar det oavsiktliga starter som kan orsaka allvarliga personskador.Inspektera hela produkten innan varje användning om där finns skador, saknade eller lösa delar såsom skruvar, muttrar, bultar, höljen etc. Dra åt alla fästelement och lock och använd inte denna produkt innan alla saknade eller skadade delar bytts ut. VARNING: Om du stöter på en nödsituation, separera bröstspännet rakt för att ta av blåsaren. ANVÄNDNING Du kan använda denna produkt för de tillämpningar som listas nedan: ◾ Rensa hårda ytor som t.ex. uppfarter och gångvägar. ◾ Hålla däck och uppfarter fritt från löv och kottar. UPPMÄRKSAMMA: Verktyget får enbart användas för det föreskrivna ändamålet. All annan användning betraktas som missbruk.

INSTALLERA/TA BORT BATTERIERNA

LADDA INNAN FÖRSTA ANVÄNDNING. Använd endast med batterier och laddare listade bild B. UPPMÄRKSAMMA: För bästa prestanda rekommenderar vi att du använder ett EGO 56V-batterier med en kapacitet högre än 5,0 Ah.Lövblåsaren har två aktiva batterifack på vänster och höger sida av batterifackets hölje. NOTERA: Lövblåsaren kan fungera med ett eller två batterier. Användning av två batterier ger dig en längre körtid och effektiv effektdragning som hanteras av PEAK POWER -tekniken.Om ett batteri har satts in i batterifacket märkt med 1 eller 2 på ryggsäckplattan tänds motsvarande batteriikon på LCD-skärmen (bild G) när du slår på lövblåsaren. G-1 Positionsmarkering batterifack ◾ Installation (bild H) Rikta in batteriets räfflor mot öppningarna i monteringsöppningen och tryck ned batteripaketet tills du hör ett “klick”. Upprepa processen för att installera det andra batteriet. ◾ Borttagning (bild I) Tryck ner batteriets låsknappar och dra ut batterierna. VARNING: Var alltid noga med att se var du har dina fötter, barn eller husdjur när du trycker in låsknappen för batteriet. Allvarliga personskador kan inträffa om batteripaketet tappas. Ta ALDRIG ut batteripaketet när du är på en hög plats.

POSITIONERA LÖVBLÅSAREN MED AXELSELE

VARNING: Använd korrekta kläder för att minska risken för personskador vid användning av detta verktyg. Bär inte löst sittande kläder eller smycken. Använd ögon- och öron-/hörselskydd. Använd rejäla långbyxor, kängor och handskar. Använd inte kortbyxor, sandaler eller gå barfota.56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E 67

Justera stödselen 1. För armarna genom axelselens remmar för att stödja lövblåsaren på din rygg.2. Justera båda axelremmarna tills du känner dig bekväm med fläkten på ryggen (bild J).3. Knäpp fast bröstspännet och justera längden om nödvändigt (bild K).4. Knäpp fast midjespännet och justera dess längd så att axelselen stöds ordentligt av dina höfter (bild L och M).5. Justera axelremmarna för säker och bekväm användning. Se till att selen sitter korrekt över ryggen, med vikten som stöds av midjebältet, och utan att den flyttas för mycket när du rör dig (bild N).6. För in bältets extralängd runt midjan i resåren på båda sidorna (bild O).7. För att ta bort verktyget från ryggen, tryck bara på midje- och bröstspännena för att lossa dem (bild P). Justera kontrollhandtaget 1. Lossa snabbspaken för att flytta manöverhandtaget framåt eller bakåt efter behov (bild Q & R) och sätt sedan in snabblåsspaken för att fästa handtaget på plats.2. Du kan även vrida handtaget om det blir bekvämare (bild S). Justera kontrollhandtagets rörlängd (bild T1, T2) 1. Lossa snabblåsspaken för att flytta lövblåsröret till ett arbetsläge.2. Koppla in snabblåsspaken för att fästa fläktröret på plats.

STARTA/STOPPA LÖVBLÅSAREN

Avtryckaromkopplare (bild U1, U2) ◾ Tryck på avtryckaren för att slå på lövblåsaren. LCD-skärmen visar bränslemätaren, batteriikonen, lufthastighetsindikatorn. ◾ Lövblåsarens lufthastighet styrs med avtryckaren. Ju längre avtryckaren är nedtryckt, desto mer luft strömmar ut ur munstycket. Ställ in hastigheten så den passar uppgiften. Motsvarande lufthastighetsikon visas på LCD-skärmen. ◾ Släpp avtryckaren för att stänga av lövblåsaren. Efter 6 sekunder stängs LCD-skärmen av. Turbo-läge Tryck på turbo-knappen med avtryckaren nedtryckt för att maximera luftödet (bild U1). Turbo-indikatorn och äktikonen tänds på LCD-skärmen (bild U3).NOTERA: Lövblåsaren återgår till föregående hastighet när turboknappen släpps. Farthållarmodell Farthållarläget erbjuder drift utan avtryckaren. Så här aktiverar du farthållarläget: 1. Tryck ned och håll avtryckaren intryckt vid önskad hastighet (bild U1).2. Tryck på farthållarknappen. Släpp knappen efter att farthållaren visas på LCD-skärmen (bild U4).3. Släpp avtryckaren, fläkten fortsätter att blåsa.Tryck på turbo-knappen under farthållarläge kan tillfälligt öka lufthastigheten till den maximala nivån. Fläkten återupptar föregående hastighet när turboknappen släpps. Så här kopplar du ur farthållarläget: Tryck på farthållarknappen igen för att koppla ur farthållarläget. Farthållaren på LCD-skärmen försvinner. Tips för att använda fläkten ◾ Använd krattor och sopborstar för att lossa på skräpet före lövblåsaren används. I dammiga förhållanden, fukta ytan något när vatten finns tillgängligt. ◾ Se upp för barn, husdjur, öppna fönster och nytvättade bilar och blås sedan bort skräpet på ett säkert sätt. ◾ Plocka upp småskräp efter att du har använt lövblåsaren eller annan utrustning! UNDERHÅLL VARNING: Vid service ska enbart identiska utbyteskomponenter användas. Användning av andra delar kan skapa risker eller orsaka produktskador. För att garantera en säker och pålitlig användning måste alla reparationer utföras av en kvalificerad servicetekniker. VARNING: För att undvika allvarliga personskador, ta alltid ut batteripaketet ur produkten vid rengöring eller underhåll.

Använd inte lösningsmedel när du rengör plastdelarna. De esta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av dess användning. Använd rena trasor för att ta bort smuts, damm, olja, fett osv.56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E68

VARNING: Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor etc. komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast, vilket kan resultera i allvarliga personskador. FÖRVARING ◾ Ta bort batteriet från fläkten. ◾ Ta bort allt främmande material från luftintagen på lövblåsaren. ◾ Rikta in blåsrörets utstickare med skåran för upphängning och haka blåsröret på batterifackets hölje (bild V och W). ◾ Förvara i ett slutet utrymme som är utom räckhåll för barn. Håll den borta från frätande medel som t.ex. trädgårdskemikalier och vägsalt. V-1 Blåsrörets förvaringsvred V-2 Skåra för upphängning Skydda miljön Kasta inte elektrisk utrustning, använt batteri och laddare i hushållssoporna! Ta denna produkt till en auktoriserad återvinnare och gör den tillgänglig för separat insamling. Elektriska verktyg måste returneras till en miljöanpassad återvinningsanläggning.56 VOLTS SLADDLÖS RYGGSÄCKSLÖVBLÅSARE — LBP8000E 69

FELSÖKNING PROBLEM ORSAK LÖSNINGLövblåsaren fungerar inte. ◾ Ingen elektrisk kontakt mellan fläkten och batterierna. ◾ Ta bort batteriet, kontrollera kontakterna och sätt tillbaka batteriet. ◾ Batterierna är tömda. ◾ Ladda batterierna. ◾ Batterierna eller fläkten är för varmt. ◾ Låt batteripaketet och lövblåsaren svalna tills temperaturen sjunker under 67°C. Lufthastigheten minskas avsevärt. ◾ Luftintaget är blockerat av skräp. ◾ Ta bort batterierna, rensa skräpet. ◾ Kraftigt slitage på motorfläkten. ◾ Kontakta ett EGO servicecenter för reparation.LCD-skärmfel. ◾ LCD-enheten är trasig eller dålig kabelanslutning för LCD-enheten. ◾ Kontakta ett EGO servicecenter för reparation. GARANTI EGO GARANTIPOLICY Besök webbsidan egopowerplus.com för fullständiga villkor för EGO garantipolicy.AKKUKÄYTTÖINEN 56 VOLTIN SELÄSSÄ KANNETTAVA LITIUM-IONIPUHALLIN — LBP8000E70
