LBP8000E - Puhuri EGO - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba seljakotipuhur
Mark	EGO
Mudel	LBP8000E
Pinge	56 V
Maksimaalne õhuvool	1360 m³/h
Maksimaalne õhukiirus	85 m/s
Maksimaalne puhumisjõud	26 N
Kaal (ilma akuta, toruga)	7,4 kg
Helivõimsuse tase	97 dB(A)
Helirõhu tase (kõrvade juures)	86,2 dB(A)
Vibratsioon	0,4 m/s²
Kasutustemperatuur	-15°C kuni 40°C
Ladustamistemperatuur	-20°C kuni 70°C
Kaitse	IPX5
Toiteallikas	Liitiumioonaku 56 V (2 pesa)
Peamised funktsioonid	Turbo, kiiruseregulaator, LCD-ekraan
Pakendi sisu	Puhur, puhumistoru, kooniline otsik, rakmed, kasutusjuhend
Hooldus	Puhasta õhu sisselaskeavad, eemalda akud
Ohutus	Kanda kaitseprille ja kuulmiskaitset, hoida 15 m kaugusel inimestest
Garantii	Vaata veebilehte egopowerplus.com

Korduma kippuvad küsimused - LBP8000E EGO

Kuidas puhurit LBP8000E kokku panna?

Sisestage juhtkäepideme toru puhurisse ja pingutage klambrit. Kinnitage puhumistoru, joondades sooned ja pingutades hooba. Lisage kooniline otsik, kuni see klõpsatab.

Milliseid akusid selle puhuriga kasutada?

Kasutage EGO 56 V akusid, eelistatavalt mahutavusega üle 5,0 Ah parema jõudluse saavutamiseks. Puhur võib töötada ühe või kahe akuga.

Kuidas akusid paigaldada?

Joondage aku servad soontega ja lükake, kuni see klõpsatab. Eemaldamiseks vajutage külgedel asuvaid vabastusnuppe.

Kuidas rakmeid reguleerida?

Pange käed rihmadest läbi, sulgege rinna- ja vööpandlad, reguleerige rihmu mugavaks hoidmiseks. Kaal peaks toetuma puusadele.

Kuidas turborežiimi aktiveerida?

Hoidke päästikut all ja vajutage turbonuppu. Turbonäidik süttib ekraanil. Vabastage nupp, et naasta eelmisele kiirusele.

Kuidas kiiruseregulaatorit kasutada?

Vajutage päästikut soovitud kiirusele, vajutage kiiruseregulaatori nuppu. Ikoon ilmub. Keelamiseks vajutage uuesti nuppu.

Mida teha, kui puhur ei käivitu?

Kontrollige akude kontakti, laadige need tühjaks saades uuesti või laske jahtuda, kui need on liiga kuumad (temperatuur üle 67 °C).

Õhukiirus langeb, mida teha?

Puhastage prahist ummistunud õhu sisselaskeava. Kui probleem püsib, võtke ühendust EGO remondikeskusega.

Kuidas puhurit hoiustada?

Eemaldage akud, puhastage õhu sisselaskeavad, riputage puhumistoru hoiuaasasse. Hoidke siseruumides, eemal sööbivatest ainetest.

Millist regulaarset hooldust on vaja?

Puhastage õhu sisselaskeavad pärast iga kasutamist. Ärge kasutage lahusteid. Kontrollige, et kõik kinnitusdetailid oleksid pingul. Laske professionaalil parandada.

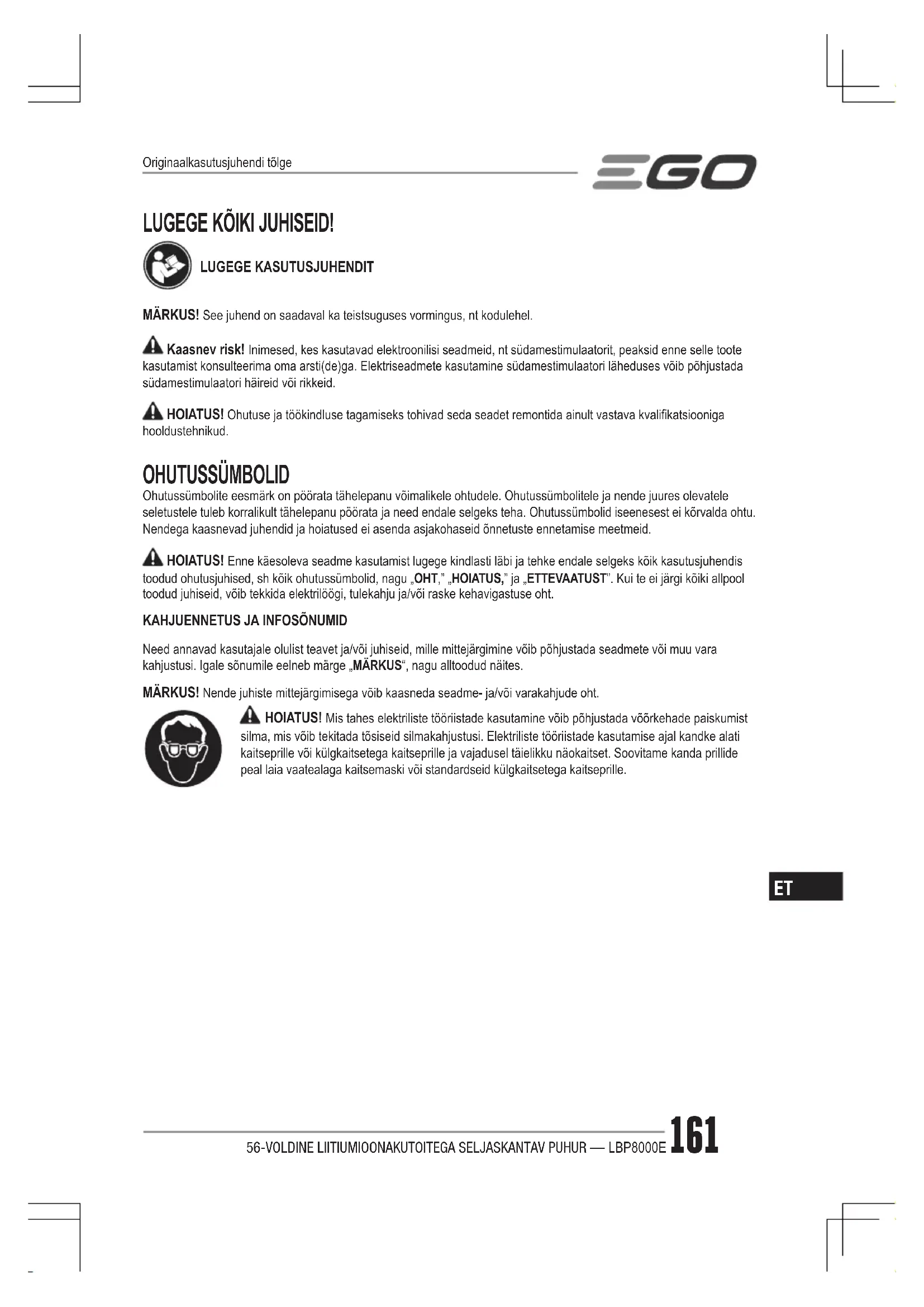

KASUTUSJUHEND LBP8000E EGO

MÄRKUS! See juhend on saadaval ka teistsuguses vormingus, nt kodulehel.

Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arsti(de)ga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.
HOIATUS! Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.

OHUTUSSÜMBOLID

Ohutussümbolite eesmärk on pöörata tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohtu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid önnetuste ennetamise meetmeid.
HOIATUS! Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks köik kasutusjuhendis toodud ohutusjuhised, sh köik ohutussümbolid, nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui te ei järgi köiki allpool toodud juhiseid, vöib tekkida elektrilöögi, tulekahju ja/vöi raske kehavigastuse oht.

KAHJUENNETUS JA INFOSÖNUMID

Need annavad kasutajale olulist teavet ja/või juhiseid, mille mittejärgimine võib põhjustada seadmete või muu vara kahjustusi. Igale sõnumile eelneb märge „MÄRKUS“, nagu alltoodud näites.

MÄRKUS! Nende juhiste mittejärgimisega võib kaasneda seadme- ja/või varakahjude oht.

HOIATUS! Mis tahes elektriliste tööriistade kasutamine vöib pöhjustada vöörkehade paiskumist silma, mis vöib tekitada tõsiseid silmakahjustusi. Elektriliste tööriistade kasutamise ajal kandke alati kaitseprille vöi külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski vöi standardseid külgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige köiki juhiseid.

Ohutusteade

Kandke selle toote kasutamise ajal alati kaitseprille või külgkaitsmetega kaitseprille ja täielikku näokaitset.

Kasutage seadmega töötades alati kuulmiskaitset.

Vigastusohu vähendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema.

Ärge laske teistel isikutel tulla töötavale seadmele lähemale kui 15 meetrit.

Toode vastab kohaldatavatele EÜ direktiividele.

Toode vastab kohaldatavatele Ühendkuningriigi öigusaktidele.

Elektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.

V Volti

A Amprit

Hz Hertsi

W Vatti

min Minutit

m^3/h Kuupmeetrit tunnis

km/h Kilomeetrit tunnis

Alalisvool

n_0 Tühikäigu kiirus

... /min Minutis

IPX5 Kaitse veejugade eest

SPETSIFIKATSIOONID

Pinge	56 V ---
Maksimaalne ōhumaht	1360 m ^3 /h
Maksimaalne ōhukiirus	85 m/s
Maksimaalne puhumisjõud	26 N
Soovituslik töökeskkonna temperatuur	-15°C kuni 40°C
Soovituslik hoiustamise temperatuur	-20°C kuni 70°C
Puhuri kaal (ilma akuta koos toruga)	7,4 kg
Mõõdetud helivõimsuse tase L_WA	97 dB(A)K=1,2 dB(A)
Helivõimsuse tase operaatori kõrva juures L_PA	86,2 dB(A)K=2,5 dB(A)
Garanteeritud helivõimsuse tase L_NA (vastavalt direktiivile 2000/14/EÜ)	98 dB(A)
Vibratsioon a_h	0,4 m/s ^2 K=1,5 m/s ^2

■ Esitatud vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võib kasutada erinevate tööriistade võrdlemiseks.
■ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS! Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kasutustingimustes kandma kindaid ja kuulmiskaitsmeid.

PAKKELEHT (JOONIS A1)

KIRJELDUS

TUNNE OMA PUHURIT (joonised A1 ja A2)

1. Käepide
2. Akuvabastusnupud
3. Lukusti
4. Klemmid
5. Abikäepide
6. Ōhu sissevõtuava
7. Lõõts

8. Juhtkäepideme toru

9. Puhuritoru

10. Juhtkäepide
11. Ranitsaplaat
12. Puhuritoru hoiunupp
13. Reguleeritavad tugirakmed
14. Koonusotsak
15. Kiirushoidiku nupp
16. LCD-ekraan
17. Turbonupp
18. Päästik
19. Toru riputussoon
20. Kiirvabastushoob
21. Kütusemöödik
22. Ventilaatori ikoon
23. Turbokiiruse märgutuli
24. Öhukiiruse näidik
25. Kiirushoidiku ikoon
26. Aku ikoon

HOIATUS! Selle seadme ohutuks kasutamiseks tuleb nii tootele kantud kui ka käesolevas juhendis sisalduvast teabest aru saada ning mõista ka teostatava töö aluseid. Enne toote kasutamist tutvuge selle funktsioonidega ja ohutusreeglitega.

KOKKUPANEK

HOIATUS! Kui mõni osa on kahjustatud või puudub, ärge kasutage toodet enne, kui see osa on asendatud. Kui kasutate kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.
HOIATUS! Ärge üritage seadet ümber ehitada ega kasutada lisaseadmeid, mis pole möeldud selle seadmega koos kasutamiseks. Köik niisugused muudatused loetakse väärkasutuseks ja need vöivad pöhjustada ohtlikke olukordi, mis vöivad löppeda raskete vigastustega.
HOIATUS! Et vältida raskeid vigastusi põhjustada võivat juhuslikku käivitumist, eemaldage seadmeosade kokkupaneku ajaks alati akuplokk.

Juhtkäepideme torukomplekti ühendamine lõõtsaga (joonis C)

1. Sisestage juhtkäepideme toru ülemine ots lõõtsa nii kaugele, kui see ulatub.
2. Pingutage kruvi lõõtsa kinnitusrõngas lõpuni.

C-1 Kinnitusrõngas

C-2 Kruvi

Puhuritoru ühendamine juhtkäepideme toruga (joonis D)

1. Lõdvendage ja eemaldage puhuritoru külge kinnitatud toruklambrite koostu kiirvabastushoob ja tiibmutter.

D-1 Toruklamber

D-2 Tiibmutter

1. Joondage puhuritoru soon juhtkäepideme torul oleva ribiga, libistage puhuritoru üle juhtkäepideme toru nii kaugele, kui see ulatub.
2. Sisestage kiirvabastushoova tihvt ja sulgege hoob toruklambrile.
3. Pingutage tiibmutter, et kinnitada toruklamber oma kohale.

Koonusotsaku ühendamine puhuritoruga (joonised E, F)

1. Joondage otsaku soon torul oleva lukustiga. Lükake otsakut üle toru, kuni see kindlalt kohale klöpsatab.
2. Otsaku eemaldamiseks vajutage otsaku vabastusnuppu ja hoidke seda all, et lukusti vabastada, seejärel tömmake otsak otse puhuritoru küljest ära.

E-1 Otsaku vabastusnupp

E-2 Lukusti

SEADME KASUTAMINE

HOIATUS! Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.

HOIATUS! Ärge kasutage lisaseadmeid või -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.

HOIATUS! Seadme kokkupanemise, reguleerimise, puhastamise ja mittekasutamise ajaks tuleb akud alati eemaldada. Akude eemaldamine ennetab seadme juhuslikku käivitumist, millega võiksid kaasneda rasked kehavigastused.

Kontrollige enne iga kasutuskorda kogu seadet, et ei esineks kahjustunud, puuduvaid või lahtisi osi, nt. kruve,

mutreid, polte, korke vms. Kinnitage kindlalt köik kinnitused ja korgid ning ärge kasutage toodet, kuni köik puuduvad vöi kahjustatud osad on välja vahetatud.

HOIATUS! Hädaolukorras võtke rinnapannal kohe lahti, et puhur seljast võtta.

RAKENDUSALAD

Seda toodet vöib kasutada allpool loetletud eesmärkidel.

■ Kõvade pindade, nt söidu- ja könniteede, puhastamiseks.
Könni- ja söiduteede lehtedest ja männiekastest puhastamiseks.

MÄRKUS! Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse värkasutuseks.

AKUDE PAIGALDAMINE/EEMALDAMINE

LAADIGE ENNE ESIMEST KASUTAMIST.

Kasutage ainult koos akude ja laaduritega, mis on loetletud joonisel B.

MÄRKUS! Parima jõudluse saavutamiseks soovitame kasutada mis tahes EGO 56 V akut, mille võimsus on suurem kui 5,0 Ah.

Puhuril on kaks aktiivset akupesa, mis asuvad akupesade korpuse vasakul ja paremal küljel.

MÄRKUS! Puhur saab töötada ühe või kahe akuga. Kahe aku kasutamine tagab pikema tööaja ja tõhusa voolutarbimise, mida juhib PEAK POWER™-i tehnoloogia.

Kui ranitsaplaadil numbriga 1 või 2 tähistatud akupessa on sisestatud aku, süttib pärast puhuri sisselülitamist LCD-ekraanil vastava aku ikoon (joonis G).

G-1 Akupesa asukoha märge

■ Paigaldamine (joonis H)

Joondage aku ribid paigaldusavadega ja vajutage akut alla, kuni kuulete klöpsatust. Korrake protsessi teise aku paigaldamiseks.

■ Eemaldamine (joonis I)

Vajutage akuvabastusnuppe ja tömmake akud välja.

HOIATUS! Akuvabastusnuppu vajutades jälgige alati oma jalgade ning läheduses viibivate laste ja loomade asukohta. Aku kukkumine võib põhjustada raskeid vigastusi. Akut ei tohi KUNAGI eemaldada kõrges kohas viibides.

SELJASKANTAVA PUHURI PAIGUTAMINE

HOIATUS! Kandke sobivat riietust, et ennetada vigastuste ohtu tööriista kasutamisel. Ärge kandke kehast eemale hoidvaid ehteid ega riideid. Kandke nägemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pükse, saapaid ja kindaid. Ärge kandke lühikesi pükse ega sandaale ega töötage paljajalu.

Tugirakmete reguleerimine

1. Pange käed läbi ölarihmade, et puhur seljale toetada.
2. Reguleerige mölemat ölarihma, kuni puhur on teil mugavalt seljas (joonis J).
3. Kinnitage rinnapannal ja reguleerige vajaduse korral rinnarihma pikkust (joonis K).
4. Kinnitage vööpannal ja reguleerige vöörihma pikkust nii, et teie puusad puhuri ranitsaosa kindlalt toetaks (joonised L ja M).
5. Reguleerige ölarihmu uuesti, et tagada turvalisus ja mugavus. Veenduge, et puhuri ranitsaosa oleks teil kindlalt seljas, nii et vöörihm toetaks selle raskust ja et see liigselt ei liiguks, kui te liigutate (joonis N).
6. Pange vöö lisapikkus ümber vöökoha kummalegi poole läbi kummiaasa (joonis O).
7. Tööriista seljast võtmiseks vajutage lihtsalt võö- ja rinnapannalt, et need vabastada (joonis P).

Juhtkäepideme reguleerimine

1. Vabastage kiirvabastushoob, et liigutada juhtkäepidet vastavalt vajadusele ette- või tahapoole (joonised Q ja R) ja seejärel rakendage kiirvabastushoob, et käepide oma kohale kinnitada.
2. Võite käepidet vastavalt vajadusele keerata, et teil mugavam oleks (joonis S).

Juhtkäepideme toru pikkuse reguleerimine (joonised T1, T2)

1. Vabastage kiirvabastushoob, et viia puhuritoru mugavasse tööasendisse.
2. Puhuritoru oma kohale kinnitamiseks rakendage kiirvabastushoob.

PUHURI KÄIVITAMINE/PEATAMINE

Päästik (joonised U1, U2)

■ Puhuri sisselülitamiseks vajutage päästikut. LCD-ekraanil kuvatakse kütusemöödik, aku ikoon, öhukiiruse näidik.
■ Puhuri öhukiirust reguleeritakse päästikuga. Mida sügavamale päästikut vajutatakse, seda rohkem öhku

voolab otsakust välja. Reguleerige kiirus parajasti tehtava töö jaoks sobivaks. Vastav öhukiiruse ikoon kuvatakse LCD-ekraanil.

■ Puhuri väljalülitamiseks vabastage päästik. LCD-ekraan lülitub kuue sekundi pärast välja.

Turborežiim

Öhuvoolu maksimeerimiseks vajutage turbonuppu ajal, kui päästikut hoitakse alla surutuna (joonis U1). LCD-ekraanil süttivad turbokiiruse märgutuli ja ventilaatori ikoon (joonis U3).

MÄRKUS! Turbonupu vabastamisel pöördub puhur tagasi eelmisele kiirusele.

Kiirushoidikuga mudel

Kiirushoidikuga mudel võimaldab töötada päästikut vajutamata.

Kiirushoidikurežiimi aktiveerimiseks tehke järgmist.

1. Vajutage päästikut ja hoidke seda soovitud kiirusel (joonis U1).
2. Vajutage kiirushoidiku nuppu. Vabastage nupp pärast seda, kui LCD-ekraanil kuvatakse kiirushoidiku ikoon (joonis U4).
3. Vabastage päästik, puhur jätkab tööd.

Kui vajutate turbonuppu ajal, kui seade töötab kiirushoidikurežiimil, saate suurendada öhukiiruse ajutiselt maksimaalsele tasemele. Kui turbonupp vabastatakse, taastab puhur eelmise kiiruse.

Kiirushoidikurežiimi väljalülitamiseks tehke järgmist.

Vajutage uuesti kiirushoidiku nuppu, et kiirushoidikurežiim välja lülitada. LCD-ekraanil oleva kiirushoidiku ikooni kuvamine löpeb.

Nõuandeid puhuri kasutamiseks

■ Enne puhumist vabastage praht rehade või harjadega maa küljest. Tolmustes tingimustes niisutage vee olemasolul veidi pinda.
■ Jälgige laste, loomade, avatud akende ja hiljuti pestud autode asukohta ning puhuge prahti ohutus suunas.
■ Pärast puhurite ja teiste seadmete kasutamist koristage tööpiirkond!

ET

HOOLDUS

HOIATUS! Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet vigastada. Turvalisuse ja vastupidavuse tagamiseks peab kõiki parandustöid läbi viima kvalifitseeritud hooldustehnik.
HOIATUS! Raskete kehavigastuste vältimiseks tuleb seadme puhastamise ja hooldamise ajaks alati aku seadmest eemaldada.

ÜLDHOOLDUS

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmaterjalidest on vastuvõtlikud müügil olevatest lahustitest tulenevatele kahjustustele. Kasutage mustuse, tolmu, öli, määrde jms eemaldamiseks puhast lappi.

HOIATUS! Ärge kunagi laske pidurivedelikel, bensiinil, naftabaasil toodetel, läbitungivatel ölidel jms puutuda kokku plastosadega. Kemikaalid võivad plasti kahjustada, nõrgendada või hävitada, mille tagajärjeks võib olla raske kehavigastus.

HOIUSTAMINE

■ Eemaldage puhurist aku.
■ Eemaldage puhuri öhu sissevõtuavadest võõrkehad.
■ Joondage puhuritoru hoiunupp toru riputussoonega ja haakige puhuritoru akupesade korpuse külge (joonised V ja W).
■ Hoidke seadet suletud ruumis lastele kättesaamatuna. Hoidke seadet eemal korrodeerivatest ainetest (nt aiakemikaalid ja jäärsulatussoolad).

V-1 Puhuritoru hoiunupp

V-2 Toru riputussoon

Keskkonnakaitse

Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.

TÖRKEOTSING

PROBLEEM PÕHJUS LAHENDUS
Puhur ei tööta.	■ Puhuri ja akude vahel puudub elektriühendus.■ Akud on tühjad.■ Akud või puhur on liiga kuumad.	■ Eemaldage aku, kontrollige klemme ja pange aku tagasi.■ Laadige akud.■ Jahutage akusid ja puhurit, kuni temperatuur langeb alla 67°C.
Puhumiskiirus väheneb oluliselt.	■ Ôhu sisselaskeava on mustust täis.■ Mootori ventilaator on väga kulunud.	■ Eemaldage akud, kõrvaldage praht.■ Võtke seadme remontimiseks ühendust EGO hoolduskeskusega.
LCD-ekraani tõrge.	■ LCD koost on katki või LCD koostu juhtmeühendus on halb.	■ Võtke seadme remontimiseks ühendust EGO hoolduskeskusega.

GARANTII

EGO GARANTIIPÕHIMÕTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
