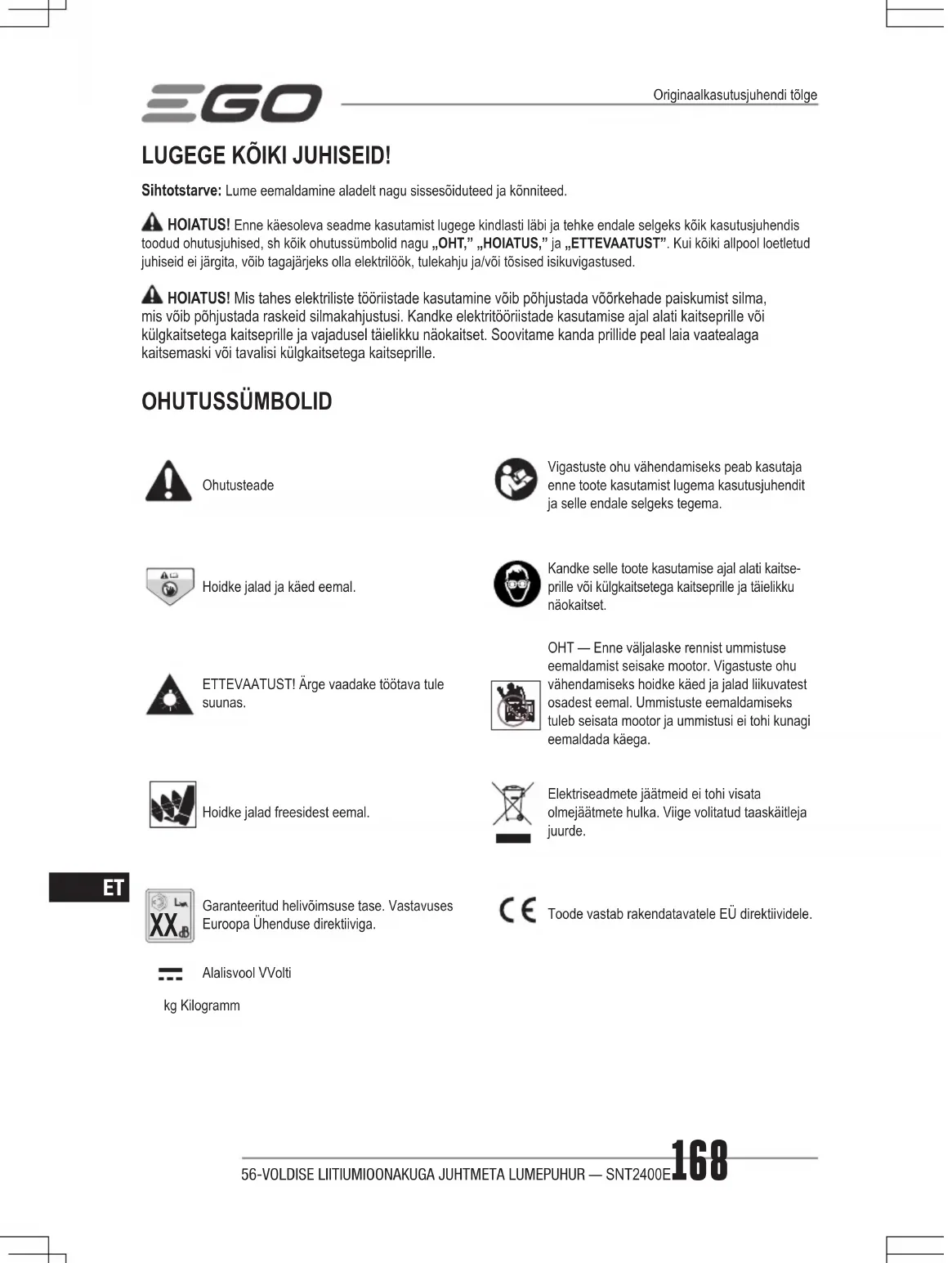

KASUTUSJUHEND SNT2400EK2753 EGO

LUGEGE KÕIKI JUHISEID! Sihtotstarve: Lume eemaldamine aladelt nagu sissesõiduteed ja kõnniteed. HOIATUS! Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui kõiki allpool loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused. HOIATUS! Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada raskeid silmakahjustusi. Kandke elektritööriistade kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille. OHUTUSSÜMBOLID OhutusteadeVigastuste ohu vähendamiseks peab kasutaja enne toote kasutamist lugema kasutusjuhendit ja selle endale selgeks tegema.Hoidke jalad ja käed eemal.Kandke selle toote kasutamise ajal alati kaitse-prille või külgkaitsetega kaitseprille ja täielikku näokaitset.ETTEVAATUST! Ärge vaadake töötava tule suunas.OHT — Enne väljalaske rennist ummistuse eemaldamist seisake mootor. Vigastuste ohu vähendamiseks hoidke käed ja jalad liikuvatest osadest eemal. Ummistuste eemaldamiseks tuleb seisata mootor ja ummistusi ei tohi kunagi eemaldada käega.Hoidke jalad freesidest eemal.Elektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.

Garanteeritud helivõimsuse tase. Vastavuses Euroopa Ühenduse direktiiviga.Toode vastab rakendatavatele EÜ direktiividele.Alalisvool V Voltikg KilogrammOriginaalkasutusjuhendi tõlge56-VOLDISE LIITIUMIOONAKUGA JUHTMETA LUMEPUHUR — SNT2400E 169

SPETSIFIKATSIOONID Pinge 56 V Puhastusala laius 61 cm Sissevõtu kõrgus 51 cm Ratta suurus 38 cm Kaal 68 kg Soovituslik töökeskkonna temperatuur -20°C-10°C Soovituslik hoiustamise temperatuur -20°C-70°C Mõõdetud helivõimsuse tase L

96,61 dB(A) K=1,6 dB(A) Helirõhk seadme operaa- tori kõrva juures L

(mõõdetud vastavalt 2000/14/EÜ) 98 dB(A) Vibratsiooni a

mõõtmine: Vasak- poolne käepide 0,3 m/s

Parem- poolne käepide 0,4 m/s

8. Väljalaske renni puhastamise tööriist

9. Lume väljalaske renn

10. Väljalaske suunaja

13. Rootori päästiklüliti

15. Rootori kiiruskontrolli hoob

17. Iseliikuva süsteemi kiiruskontrolli hoob

18. Iseliikuva süsteemi päästik

22. Väljalaske renni pööramise käepide

23. Väljalaske suunaja käepide

1. Paigalduse lihtsustamiseks paigutage lumepuhur nii,

nagu on näidatud joonisel B.

2. Eemaldage võllilt välimine tihend ja ratta lukustustihvt.

3. Paigaldage ratas ja välimine tihend. Lukustage need

ratta lukustustihvti abil. Märkus! Enne paigaldamist kontrollige, et ratta nool on suunatud ettepoole (joon. B). B-1 Välimine tihend B-2 Ratta lukustustihvt

KÄEPIDEME MOODULI PAIGALDAMINE

MÄRKUS! Enne lumepuhuri kasutamist tuleb käepideme moodul kokku panna (joon. C1). C-1 Lukustusnupp C-2 Käepideme moodul Vabastage neli lukustusnuppu ja tõmmake poldid välja. Hoidke need taaskoostamise jaoks alles. Valige oma kasvule vastav töökõrgus nii, et teil on mugav töötada (joon. C2). Käepideme moodulit saab seada kolmele erine- vale kõrgusele. (joon. C3 ja joon. C4 ja joon. C5) Ülemine tööasend (joon. C3) Keskmine tööasend (joon. C4) Alumine tööasend (joon. C5)

LUME VÄLJALASKE RENNI MOODULI

PAIGALDAMINE HOIATUS! Ärge kunagi kasutage lumepuhurit, kui väljalaske renn ei ole täies ulatuses paigaldatud.

1. Vabastage sisemise tugiposti nupp ja eemaldage polt

2. Tõstke lume väljalaske renni moodulit, joondage

välimine tugipost sisemise tugipostiga ja libistage välimine tugipost paika. Veenduge, et lume väljalaske renn asub alusel (joon. D2).

3. Kinnitage lume väljalaske renn vastava nupu ja

LAADIGE ENNE ESIMEST KASUTAMIST. Kasutage ainult joonisel A4 esitatud akuplokkide ja laadijatega. MÄRKUS! Parima toimimise tagamiseks soovitame kasutada kahte 5,0 Ah EGO 56 V Arc liitiumakut või kahte suurema mahutavusega EGO 56 V Arc liitiumakut. Kui 56 V akuplokke ei kasutata, tuleb neid hoiustada suletud kohas, kus temperatuur ei lange alla -20°C. Optimaalne laadimistemperatuur jääb vahemikku 5°C kuni 40°C. Paigaldamiseks Lükake akuplokki akupesasse, kuni kuulete klõpsatust. (joon. E1) Eemaldamiseks Vajutage akupesas olevat akuvabastusnuppu. (joon. E2) MÄRKUS! Enne töö alustamist kontrollige, et lumepuhuril olev riiv klõpsaks kohale ja akuplokid oleks kindlalt kseeritud asendis.

LUMEPUHURI KÄIVITAMINE/PEATAMINE

ETTEVAATUST! Ärge üritage muuta turvanupu funktsiooni. HOIATUS! Lumepuhuriga töötamise ajal ei tohi vähemalt 30 m raadiuses olla loomi ega teisi inimesi. HOIATUS! Pärast lumepuhuri väljalülitamist pöörleb rootor veel mõne sekundi. Laske rootoril pöörlemine lõpetada, enne kui seadet uuesti käivitada püüate. MÄRKUS! Ärge lülitage lumepuhurit kiiresti sisse/välja. Lumepuhuri käivitamiseks

1. Kontrollige, et käepideme moodul on kindlalt sobivale

kõrgusele reguleeritud, et külgväljalaske renni moodul on korrektselt paigaldatud ning et renn ja väljalaske suunaja on sobivasse asendisse reguleeritud.

2. Paigaldage akuplokid lumepuhuri külge ja sulgege

3. Vajutage ohutusnuppu (A-16) ja hoidke seda ühe

sekundi jooksul all, seejärel hakkab LED-märgutuli (A-21) roheliselt vilkuma. LED-märgutule vilkumise ajal vajutage rootori päästiklülitit (A-13) ja lülitage lumepuhur sisse. MÄRKUS! Lumepuhurit saab rootori päästiklüliti abil sisse lülitada vaid sel ajal, kui LED-märgutuli vilgub. MÄRKUS! Kui akude temperatuur on -20°C või vähem, siis ei pruugi lumepuhur korrektselt käivituda. Kui lumepuhur ei käivitu, eemaldage aku lumepuhurist ja laske sellel siseruumides vähemalt 10 minutit soojeneda. Pange aku tagasi ja proovige uuesti. Lumepuhuri peatamiseks Laske rootori päästiklüliti lahti. MÄRKUS! Automaatse pidurdusmehhanismi elektriline pidur peatab rootori pöörlemise kolme (3) sekundi jooksul pärast rootori päästiklüliti vabastamist. Rootori kiiruse muutmise süsteem Lume viskamise kauguse reguleerimiseks on võimalik rootori kiirust seadistada. Kiiruse suurendamiseks/vähendamiseks lükake rootori kiiruskontrolli hooba (A-15) ettepoole/tahapoole. Muudetava kiirusega iseveo süsteem Lumepuhuril on muudetava kiirusega iseveo süsteem. See on rootori pöörlemisest sõltumatu. Kui soovite kasutada iseveo süsteemi ilma rootori pöörlemiseta, vajutage iseveo süsteemi päästikut (A-18) käepideme poole. Kiiruse suurendamiseks liigutage iseveo süsteemi kiiruskontrolli hooba (A-17) ettepoole. Kiiruse vähendamiseks liigutage iseveo süsteemi kiiruskontrolli hooba tahapoole. Iseveo süsteemi väljalülitamiseks vabastage iseveo süsteemi päästik. Lumepuhuri tagurpidi liigutamiseks peatage esmalt iseveo süsteemi funktsioon; tõmmake iseveo süsteemi kiiruskon- trolli hoob asendisse REVERSE (tagurdamine) ja seejärel vajutage iseveo süsteemi päästikut.56-VOLDISE LIITIUMIOONAKUGA JUHTMETA LUMEPUHUR — SNT2400E 171

MÄRKUS! Lumepuhuri kasutamisel tagurpidisel iseveo liikumisel on seadmel kseeritud kiirus; tagurpidi liikumisel ei saa kiiruskontrolli hoova abil kiirust muuta. MÄRKUS! Lumepuhuri liikumist ei saa lülitada tagurpidikäiku siis, kui iseveo süsteemi funktsioon seda ettepoole liigutab. ROOTORI PÄÄSTIKLÜLITI JA ISEVEO SÜSTEEMI

Kui vajutada korraga iseveo süsteemi päästikut (A-18) ja rootori päästiklülitit (A-13) ning seejärel vabastada rooto- ri päästiklüliti (paremal käel), siis jääb rootori päästiklüliti toimima. See funktsioon võimaldab reguleerida rootori kiirust, iseveo kiirust ja lume väljalaske suunda samal ajal, kui rootor pöörleb. Rootori peatamiseks vabastage iseveo süsteemi päästik ning nii rootor kui iseveo funktsioon peatuvad. VÄLJALASKE RENNI JA VÄLJALASKE SUUNAJA REGULEERIMINE Renni seadistamisega saab reguleerida nii lume väljalaske suunda kui kaugust, et oleks lihtsam lund ühest alast teise liigutada. Lume eemaldamise suunda saab reguleerida vahemikus 100° vasakule kuni 100° paremale. Tõmmake väljalaske renni pööramise käepidet (A-22) vasakule/paremale, et pöörata renni vasakule/paremale. Lumepuhuri väljalaske kaugust saab reguleerida väljalaske suunajat üles või alla liigutades. Lume väljalaske kauguse suurendamiseks või vähen- damiseks tõmmake väljalaske suunaja käepidet (A-23) tahapoole või ettepoole, et väljalaske suunajat (A-10) tõsta või langetada. Väljalaske suunaja soovitud asendi saavutamisel lukustage väljalaske suunaja käepide vastavasse lukustusavasse (F-1) (joon. F). LED-KÜLJETULEDE (A-12) JA ESITULEDE (A-6) KASUTAMINE Nii külje- kui esitulede sisselülitamiseks vajutage LED-tule nuppu üks kord. Küljetulede väljalülitamiseks vajutage LED-tule nuppu kaks korda. Kõigi tulede väljalülitamiseks vajutage LED-tule nuppu kolm korda. MÄRKUS! Kõik LED-tuled kustuvad automaatselt, kui lumepuhurit ei ole 5 minuti jooksul kasutatud. LUMEPUHURI LED-MÄRGUTULI (A-21) Lumepuhuril on LED-märgutuli, mis näitab akuplokkide laetuse taset ja lumepuhuri tööolekut. LED-MÄR- GUTULI Tähendus Toiming Põlev roheline Lumepuhur töötab korralikult; mõlemal akul on vähemalt 15% laengust alles. N/A Vilkuv punane Aku on peaaegu tühi. Seisake lumepuhur ja laadige akuplokke. Roheline ja punane vilguvad vahelduvalt Tõrge Küsige abi EGO klienditeenindusest. Põlev oranž Lumepuhur seiskub ülekuu- menemise tõttu. Eemaldage akud lumepuhurilt, viige need varju ja ja- hutage neid vähemalt 15 minutit. Vilkuv oranž Lumepuhur on ülekoormatud. Esmalt eemaldage akuplokk, seejärel kontrollige, kas seadme alla on kogunenud lund ja vajadusel eemaldage see. Lume liiguta- misel aeglustage sammu. Kui see ei toimi, võtke palun ühendust EGO klien- diteenindusega. Akul vilguvad OFF (väljas) ja RED (punane) Aku on ülekuu- menenud. (vt. käesoleva kasu- tusjuhendi jaotist

Teie lumepuhuril on sisseehitatud ülekoormuse andurid. Kui lumepuhur on ülekoormatud, siis väheneb mootori kiirus automaatselt ja te kuulete, kuidas mootori võimsus väheneb. Aeglustage sammu või kitsendage lume eemaldamise ala ning mootori kiirus naaseb automaatselt tavaseadetele. Kui see ei lahenda ülekoormuse olukorda, siis lülitab andur mootori automaatselt välja ja lumepuhuri LED-märgutuli hakkab oranžilt vilkuma. Eemaldage lumepuhurilt akuplokid, oodake 10 sekundit ja kontrollige, kas rootorisse või seadmele on kogunenud lund või jääd. Vajadusel järgige juhiseid jaotises Väljalaske renni ummistuse eemaldamine. Pange akud tagasi ja taaskäi-vitage lumepuhur.

VÄLJALASKE RENNI UMMISTUSE EEMALDAMINE

HOIATUS! Kasutage alati seadme komplektis olevat väljalaske renni puhastamise tööriista (A-8); ärge kunagi puhastage seda käega.

AKU KÕRGE TEMPERATUURI KAITSE

Töö käigus toodab akuplokk soojust. Kuuma ilmaga eraldub soojus aeglasemalt. Kui aku töötemperatuur ületab 70°C, lülitab kaitsesüsteem lumepuhuri automaatselt välja, et vältida akuploki ülekuumenemisest tulenevat kahjusta-mist. Olekutuli lumepuhuril kustub. Täiendavat teavet aku LED-tule kohta lugege aku kasutusjuhendi jaotisest AKU KAITSE. Vabastage turvalüliti, oodake kuni akuplokk jahtub umbes 67°C-ni ja käivitage lumepuhur uuesti.

PRAKTILISED NÕUANDED

OHT! Ärge kunagi kasutage lumepuhurit külmunud järvedel, jõgedel või sarnastel pindadel. Jää purunemine võib põhjustada surma või tõsiseid vigastusi. OHT! Ärge kunagi kasutage lumepuhurit katusel või muul ebastabiilsel pinnal, sest see võib põhjustada surma või tõsiseid vigastusi. HOIATUS! Ärge kasutage lumepuhurit jääl, sest seadme kasutaja võib libiseda ja kukkuda ning see võib põhjustada tõsiseid vigastusi. HOIATUS! Ärge kandke avaraid riideid, salle või ehteid. Need võivad liikuvate osade vahele kinni jääda ja põhjustada surma või tõsiseid vigastusi. HOIATUS! Elektrilöögi ohu vähendamiseks jälgige, et lume väljalase ei ole suunatud elektriseadmete poole. HOIATUS! Ärge suunake lumepuhurit ega lume väljalaske renni inimeste või loomade suunas. Lendu paiskunud lumi või esemed võivad põhjustada raskeid vigastusi. HOIATUS! Veenduge, et puhastataval alal ei oleks kive, oksi, traate, kruusa või muid esemeid, mis võivad lumepuhurist mistahes suunas eemale paiskuda ja tekitada tõsiseid vigastusi kasutajale ning teistele isikutele. ◾ Kui seade puutub töötamise ajal kokku mistahes takistuse või prahiga, siis seisake lumepuhur, eemaldage akuplokid, eemaldage takistus ja enne jätkamist kontrollige hoolikalt seadme kahjustusi. HOIATUS! Ärge kunagi pange kätt väljalaske renni ega pange mistahes kehaosa lumepuhuri ette, kui seade töötab või kui akuplokid on paigaldatud. Enne mistahes takistuste/ummistuste eemaldamist kontrollige alati, et kõik liikuvad osad on peatunud ning akuplokid on eemaldatud. Juhiste eiramine võib kaasa tuua tõsised vigastused. ◾ Enne alustamist uurige, millises suunas tuul puhub. Võimalusel pöörake lume väljalase tuulega samas suunas - nii ennetate lume näkku paiskumist. ◾ Mõned lumepuhuri osad võivad ekstreemsetes ilmastikutingimustes jäätuda. Ärge püüdke kasutada seadet, kui selle osad on jäätunud. ◾ Kui olete töö lõpetanud, siis laske mootoril liikuvate osade jäätumise ennetamiseks veel mõned minutid töötada. Seejärel liigutage väljalaske renni pööramise käepidet mitu korda edasi-tagasi, et eemaldada kogunenud jää. Jälgige, et eemaldate renni aluselt kogu lume ja jää. ◾ Lumistes ja külmades tingimustes võivad mõned juhtseadised ja liikuvad osad jäätuda. Ärge kasutage jäätunud juhtseadiste liigutamisel liigset jõudu. Kui teil on raskusi mistahes juhtseadise või osa kasutamisega, siis käivitage seade nii, nagu on kirjeldatud jaotises LUMEPUHURI KÄIVITAMINE/PEATAMINE ja laske sellel mõne minuti jooksul töötada. HOOLDUS ÜLDHOOLDUS Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmaterjalid on vastuvõtlikud müügil olevatest lahustitest tulenevatele kahjustustele. Mustuse, tolmu, õli, määrde jms eemaldamiseks kasutage puhast lappi.

Kõik toote laagrid on määritud kvaliteetse määrdeainega, millest piisab seadme kasutuseaks tavapäraste töötingi-muste korral. Seega ei ole vaja seadme laagreid rohkem määrida.56-VOLDISE LIITIUMIOONAKUGA JUHTMETA LUMEPUHUR — SNT2400E 173

2. Vabastage ja eemaldage mutrid, seibid ja jalased

kruvide küljest (joon. G1).

3. Vajadusel vahetage jalased uute vastu välja.

4. Jalaste kõrgust on võimalik reguleerida vastavalt

tegelikele lumetingimustele ilma mutreid eemaldamata; keerake need lihtsalt lõdvemaks, reguleerige jalaste asendit ja seejärel keerake need jälle kinni (joon. G2). TIHVTI VAHETAMINE Tihvtid asuvad rootori šahtis (joon. H1). Need aitavad leevendada seisu pöördemomenti rootori kokkupuutel takistustega ning need kaitsevad käigukasti ja mootorit kahjustuste eest. H-1 Rootori šaht H-2 Tihvt Tihvti vahetamiseks eemaldage akud, eemaldage rootori šahtist katkine tihvt ja asendage see uute poltidega. MÄRKUS! Renni moodulil on kaks lisatihvti. Kui algne tihvt on purunenud, siis asendage see uuega. (joon. H2) LUMEPUHURI HOIUSTAMINE ETTEVAATUST! Libisemise ja kukkumise ohu ennetamiseks jälgige, et lumepuhurist tilkuv sulav lumi korralikult ära kuivatatakse. ◾ Eemaldage akuplokid ja hoidke seadet kindlas, lastele kättesaamatus kohas. Enne hoiustamist pühkige akude ala niiskusest, mustusest ja prahist puhtaks. ◾ Pühkige lumepuhurit õrnalt puhta kuiva lapiga. ◾ Kontrollige kõikide mutrite, poltide, nuppude, kruvide jne kinnituspinget. ◾ Kontrollige, kas liikuvad osad on kahjustunud, purunenud või kulunud. Laske kahjustunud või puuduolevad osad parandada või asendada. ◾ Hoiustage lumepuhurit puhtas ja kuivas suletud, lastele kättesaamatus kohas. ◾ Ärge hoidke seadet söövitavate materjalide (näiteks väetiste või kivisoola) läheduses. Keskkonnakaitse Elektriseadmeid ei tohi visata sorteerimata olmeprügi hulka; selliseid jäätmeid tuleb koguda eraldi. Olemasolevate kogumissüsteemide kohta saate teavet kohalikust omavalitsusest. Kui elektriseadmed maetakse maa sisse või viiakse prügimäele, võivad ohtlikud ained põhjavette lekkida ja toiduahelasse sattuda ning teie tervist ja heaolu kah- justada.56-VOLDISE LIITIUMIOONAKUGA JUHTMETA LUMEPUHUR — SNT2400E174

TÕRKEOTSING HOIATUS! Lumepuhuri hooldamise ja transportimise ajaks eemaldage alati akuplokid. Käte kaitsmiseks kandke lumepuhuri rootori või kaabitsa hooldamisel alati kindaid.PROBLEEM PÕHJUS LAHENDUSLumepuhur ei käivitu. ◾ Aku laetuse tase on liiga madal. ◾ Laadige akut. ◾ Rootori päästiklülitit ei vajutatud ajal, kui LED-märgutuli vilkus roheliselt. ◾ Vajutage rootori päästiklülitit siis, kui LED-märgutuli vilgub. Kui LED-märgutuli lõpetab vilkumise, siis lumepuhur ei reageeri rootori päästiklüliti vajutamisele. ◾ Lumi või jää on rootori jäätanud. ◾ Esmalt eemaldage akuplokid ja seejärel kasutage komplektis olevat väljalaske renni puhastamise tööriista ning eemaldage kogu rootorit takistav lumi ja jää. Taaskäivitage lumepuhur. ◾ Aku on ülekoormatud. Aku LED-märgutuli vilgub oranžilt või põleb punaselt (vt. käesoleva kasutusjuhendi jaotist AKU KÕRGE TEMPERATUURI KAITSE). ◾ Eemaldage ülekuumenenud aku lumepuhurilt ja oodake kuni akuplokk jahtub umbes 67°C-ni, seejärel pange aku tagasi ja käivitage lumepuhur uuesti.Mootor on sisselülitatud aga rootor ei pöörle. ◾ Tihvt on katki. ◾ Vahetage tihvt välja, järgides juhiseid jaotises TIHVTI VAHETAMINE.LED-tule lüliti ei reageeri esimesele vajutusele. ◾ Sisemine enesekontrolli protsess on tekitanud väikese viivituse esimese nupulevajutuse reaktsioonis. ◾ Vajutage LED-tule lülitit ja hoidke seda all 1 sekundit.Aku LED-märgutuli jääb põlema ka pärast lumepuhuri rootori peatumist või iseveo süsteemi väljalülitust. ◾ Vooluahel on järgmiseks taaskäivitamiseks ooterežiimis. LED-tuled kustuvad automaatselt, kui lumepuhurit ei ole 5-10 minuti jooksul kasutatud. ◾ Jätke see nii või eemaldage akud akupesast. GARANTII Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.56-ВОЛЬТНИЙ ЛІТІЙ-ІОННИЙ АКУМУЛЯТОРНИЙ СНІГООЧИСНИК — SNT2400E 175
