BRUKSANVISNING SNT2400EK2753 EGO

2. Fjern den ydre pakning og hjul-låsestiften fra akslen.

LES ALLE INSTRUKSJONER! Tiltenkt bruk: Fjerner snø fra områder som innkjørsler og fortau. ADVARSEL: Sørg for at du har lest og forstått alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle varselsymboler som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor kan det føre til elektrisk støt, brann og/eller alvorlig personskade. ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en sikkerhetsmaske med bred visjon til bruk over briller, eller standard vernebriller med sidebeskyttelse. SIKKERHETS SYMBOLER SikkerhetsadvarselFor at risikoen for personskader skal unngås må brukeren lese og forstå bruksanvisningen før produktet tas i bruk.Hold hender og føtter på avstandBruk alltid vernebriller eller vernebriller med sidebeskyttelse, og full ansiktsskjerm når du bruker dette produktet.FORSIKTIG: Ikke se direkte på lampen.FARE - Slå av motoren før du tømmer utløpsrøret. Hold hender og føtter borte fra roterende deler for å redusere risikoen for personskader. Blokkeringer, skal bare fjernes når motoren er slått av og aldri for hånd.Hold føttene utenfor løpehjuletElektrisk avfall skal ikke kastes sammen med husholdningsavfall. Innlever ved en godkjent gjenvinningsstasjon.

96,61 dB(A) K=1,6 dB(A) Lydtrykknivå ved brukerens øre L

(målt i henhold til 2000/14/EF) 98 dB(A) Vibrasjonsnivå a

8. Rengjøringsverktøy

22. Renne rotasjonshåndtak

2. Fjern den ytre pakningen og hjul-låsepinnen fra

med hjul-låsepinnen. Merk: Kontroller hjulet før installasjon for å forsikre deg om at pilen på hjulet peker fremover (fig. B). B-1 Ytre pakning B-2 Hjul-låsepinne

Å INSTALLERE HÅNDTAKSMONTERING

MERK: Håndtaksenheten krever montering før du bruker snøfreseren (Fig. C1) C-1 Låsehåndtak C-2 Håndtaksmontering Løsne de fire låseknappene og trekk ut boltene. Lagre dem for montering. Velg en komfortabel driftsstilling etter høyden din (Fig. C2). Håndtaksenheten kan settes til tre forskjellige høyder. (Fig.C3 & Fig.C4 & Fig.C5) Øvre driftsposisjon som fig. C3 Midtre driftsposisjon som Fig. C4 Lavere driftsposisjon som fig. C5

Å INSTALLERE SNØUTSLIPP RENNEMONTERINGEN

ADVARSEL: Bruk aldri snøfreseren uten at den fullstendige utløpsrennen er på plass.

1. Løsne bryteren på den indre støttestangen og

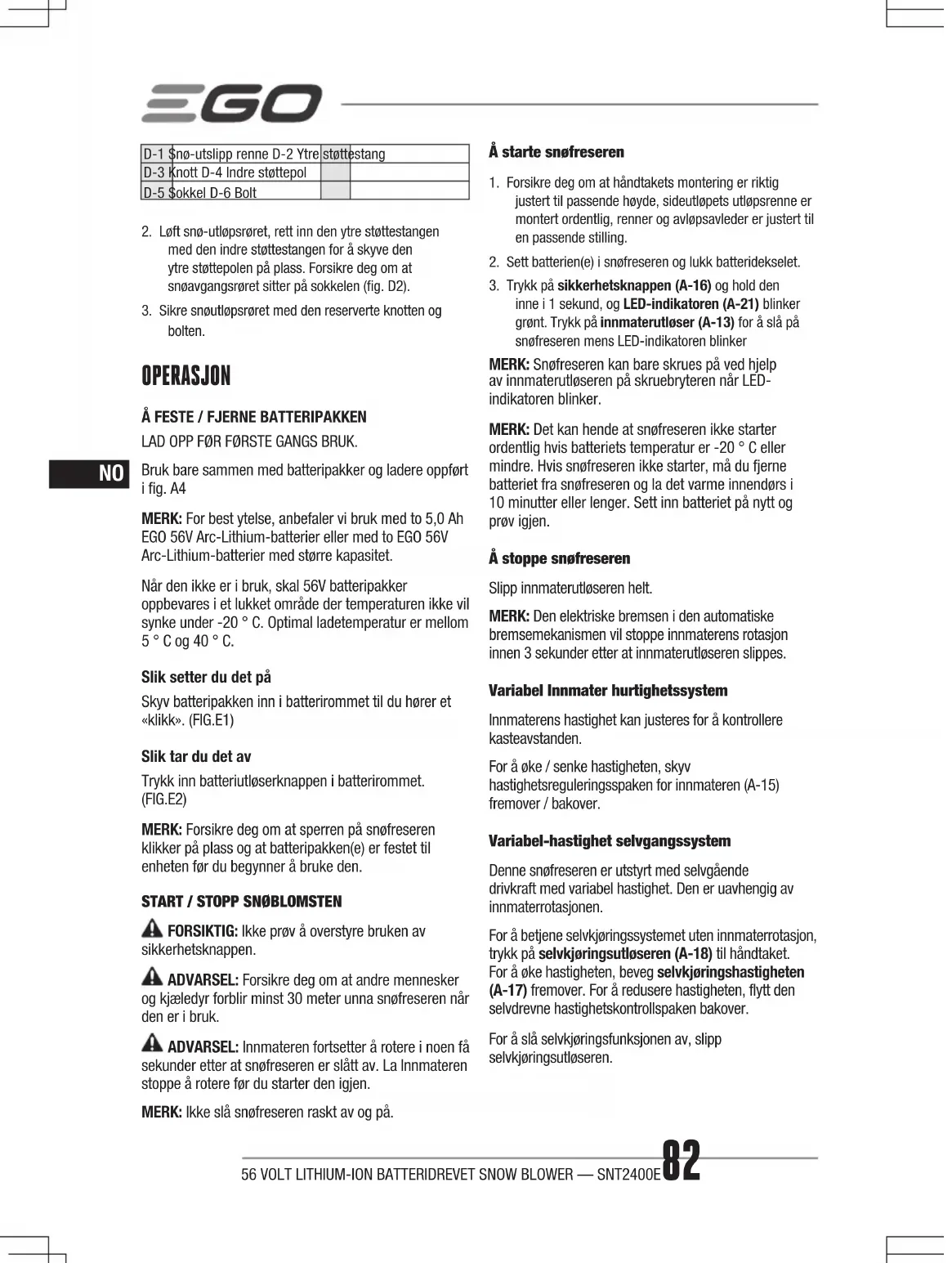

D-1 Snø-utslipp renne D-2 Ytre støttestang D-3 Knott D-4 Indre støttepol D-5 Sokkel D-6 Bolt

2. Løft snø-utløpsrøret, rett inn den ytre støttestangen

med den indre støttestangen for å skyve den ytre støttepolen på plass. Forsikre deg om at snøavgangsrøret sitter på sokkelen (fig. D2).

3. Sikre snøutløpsrøret med den reserverte knotten og

LAD OPP FØR FØRSTE GANGS BRUK. Bruk bare sammen med batteripakker og ladere oppført i fig. A4 MERK: For best ytelse, anbefaler vi bruk med to 5,0 Ah EGO 56V Arc-Lithium-batterier eller med to EGO 56V Arc-Lithium-batterier med større kapasitet. Når den ikke er i bruk, skal 56V batteripakker oppbevares i et lukket område der temperaturen ikke vil synke under -20 ° C. Optimal ladetemperatur er mellom 5 ° C og 40 ° C. Slik setter du det på Skyv batteripakken inn i batterirommet til du hører et «klikk». (FIG.E1) Slik tar du det av Trykk inn batteriutløserknappen i batterirommet. (FIG.E2) MERK: Forsikre deg om at sperren på snøfreseren klikker på plass og at batteripakken(e) er festet til enheten før du begynner å bruke den.

START / STOPP SNØBLOMSTEN

FORSIKTIG: Ikke prøv å overstyre bruken av sikkerhetsknappen. ADVARSEL: Forsikre deg om at andre mennesker og kjæledyr forblir minst 30 meter unna snøfreseren når den er i bruk. ADVARSEL: Innmateren fortsetter å rotere i noen få sekunder etter at snøfreseren er slått av. La Innmateren stoppe å rotere før du starter den igjen. MERK: Ikke slå snøfreseren raskt av og på. Å starte snøfreseren

1. Forsikre deg om at håndtakets montering er riktig

justert til passende høyde, sideutløpets utløpsrenne er montert ordentlig, renner og avløpsavleder er justert til en passende stilling.

inne i 1 sekund, og LED-indikatoren (A-21) blinker grønt. Trykk på innmaterutløser (A-13) for å slå på snøfreseren mens LED-indikatoren blinker MERK: Snøfreseren kan bare skrues på ved hjelp av innmaterutløseren på skruebryteren når LED- indikatoren blinker. MERK: Det kan hende at snøfreseren ikke starter ordentlig hvis batteriets temperatur er -20 ° C eller mindre. Hvis snøfreseren ikke starter, må du fjerne batteriet fra snøfreseren og la det varme innendørs i 10 minutter eller lenger. Sett inn batteriet på nytt og prøv igjen. Å stoppe snøfreseren Slipp innmaterutløseren helt. MERK: Den elektriske bremsen i den automatiske bremsemekanismen vil stoppe innmaterens rotasjon innen 3 sekunder etter at innmaterutløseren slippes. Variabel Innmater hurtighetssystem Innmaterens hastighet kan justeres for å kontrollere kasteavstanden. For å øke / senke hastigheten, skyv hastighetsreguleringsspaken for innmateren (A-15) fremover / bakover. Variabel-hastighet selvgangssystem Denne snøfreseren er utstyrt med selvgående drivkraft med variabel hastighet. Den er uavhengig av innmaterrotasjonen. For å betjene selvkjøringssystemet uten innmaterrotasjon, trykk på selvkjøringsutløseren (A-18) til håndtaket. For å øke hastigheten, beveg selvkjøringshastigheten (A-17) fremover. For å redusere hastigheten, flytt den selvdrevne hastighetskontrollspaken bakover. For å slå selvkjøringsfunksjonen av, slipp selvkjøringsutløseren.56 VOLT LITHIUM-ION BATTERIDREVET SNOW BLOWER — SNT2400E 83

For å flytte snøfreseren bakover, må du først stoppe selvkjøringsfunksjonen; trekk den selvdrevne hastighetskontrollspaken til REVERS posisjon, og trykk deretter på selvutløseren. MERK: Hastigheten er fast når du bruker snøfreseren i revers med selvgående; hastighetskontrollspaken kan ikke endre hastigheten i revers. MERK: Snøfreseren kan ikke skiftes til å bevege seg bakover mens selvkjørende funksjon beveger den fremover.

INNMATERUTLØSER OG SELVGÅENDE

TRIGGERLINKING Når den selvkjørende avtrekkeren (A-18) og innmaterutløseren (A-13) trykkes på samtidig, slipper du innmaterutløser (høyre hånd), innmaterutløseren vil forbli engasjert. Denne funksjonen lar deg justere innmaterhastigheten, den selvgående hastigheten og uttaksretningen til snøen mens innmateren roterer For å stoppe innmateren, slipp selvkjøringsutløseren, både innmateren og selvkjøringsfunksjonen vil stoppe.

JUSTERING AV RENNEN OG DEFLEKTOREN

Rennen kan justeres for å endre både retningen og avstanden til den uttømte snøen for å hjelpe deg med å flytte snø bort fra et område og plassere det i et annet. Retningen for snøfjerning kan justeres opp til venstre 100 ° og høyre 100 ° Trekk renne-rotasjonshåndtaket (A-22) til venstre / høyre for å rotere renneren til venstre / høyre. Kasteavstanden til snøfreseren justeres ved å flytte utløpsavlederen opp eller ned. For å øke eller redusere avstanden som snøen kastes, trekker du utløpshåndtaket (A-23) bakover eller fremover for å heve eller senke utløpsavlederen (A- 10). Når du er kommet til ønsket utløpsposisjon, må du skyve rennedeflektorens håndtak inn i låsesporet (F-1) (fig. F). LED SIDELYS (A-12) OG HODELYKTER (A-6) DRIFT Trykk på LED-lampeknappen en gang for å slå på både sidelysene og frontlyktene. Trykk på LED-lampeknappen to ganger for å slå av sidelysene. Trykk på LED-lampeknappen tre ganger for å slå av alle lysene. MERK: Alle LED-lampene slukkes automatisk hvis snøfreseren ikke blir brukt innen 5 minutter.

LED-INDIKATOR (A-21) PÅ SNØBLÅSEREN

Snøfreseren er utstyrt med en LED-indikator for å indikere ladenivået til batterien(e) og snøfreseren. LED- INDIKATOR Betydning Handling Lyser grønt Snøfreseren fungerer som den skal; hvert batteri har minst 15% av ladingen. n/a. Blinker rødt Batteriet er nesten tomt. Stopp snøfreseren og lad batteripakken(e). Blinker grønt og rødt vekselvis Feil Ta kontakt med EGOs kundeservice. Lyser oransje Snøfreseren stopper på grunn av overoppheting. Fjern batteriene fra snøfreseren, flytt dem til skyggen og avkjøl dem minst 15 minutter. Blinkende oransje Snøfreseren er overbelastet. Fjern først batteripakken, så sjekk og rengjør om det har samlet seg snø under dekket. Ro ned tempoet ditt når snøen beveger seg. Hvis dette ikke fungerer, kan du kontakte EGO kundesenter.56 VOLT LITHIUM-ION BATTERIDREVET SNOW BLOWER — SNT2400E84

Snøfreseren din har innebygde elementer for overbelastning. Når snøfreseren er overbelastet, reduserer motoren hastigheten automatisk, og du vil høre volumet på motoren synke. Sakter tempoet ditt eller smal ryddebredden, så vil motorhastigheten automatisk gjenoppta sin normale innstilling. Hvis dette middelet ikke løser overbelastningssituasjonen, vil sensoren slå av motoren automatisk og LED-indikatoren på snøfreseren blinker oransje. Fjern batteripakken(e) av snøfreseren, vent 10 sekunder og sjekk om det er snø eller is fast i innmateren og dekket. Følg om nødvendig instruksjonene for “Tømme et tilstoppet utløp”. Sett inn batteriene på nytt, og start snøfreseren på nytt.

Batteripakken vil generere varme under bruk. Varmen forsvinner saktere i varmt vær. Hvis batteritemperaturen overstiger 70 ° C under drift, vil beskyttelseskretsen umiddelbart slå av snøfreseren for å beskytte batteripakken mot varmeskade. Statusindikatorenpå snøfreseren vil slå seg av, om LED på batteriet. Se avsnittet "BATTERIBESKYTTELSE" i batteriets brukerhåndbok for detaljer. Slipp kausjonsbryteren, vent til batteripakken er avkjølt til omtrent 67 ° C, og start derettersnøfreserenpå nytt.

FARE: Bruk aldri snøfreser på frosne innsjøer, elver eller lignende overflater. Død eller alvorlig personskade kan oppstå hvis isen går i stykker. FARE: Bruk aldri snøfreseren på taket eller på andre ustabile overflater, noe som kan føre til død eller alvorlig personskade. ADVARSEL: Ikke bruk snøfreser på is, noe som kan føre til at føreren sklir og faller, noe som kan føre til alvorlig personskade. ADVARSEL: Ikke bruk løse klær, skjerf eller smykker. De kan bli fanget i bevegelige deler og forårsake død eller alvorlig personskade. ADVARSEL: Hold all snøutladning vendt bort fra alle elektriske apparater for å redusere risikoen for elektrisk støt. ADVARSEL: Rett aldri snøfreseren eller utløpskanalen i retning mennesker eller kjæledyr. Kastet snø eller andre gjenstander kan forårsake alvorlige personskader. ADVARSEL: Forsikre deg om at området som skal ryddes er fritt for steiner, pinner, ledninger, grus og andre gjenstander som ved et uhell kan kastes av snøfreseren i alle retninger og forårsake alvorlig personskade på operatøren og andre. ◾ Hvis enheten kommer i kontakt med noen form for hindring eller rusk under bruk, må du stoppe snøfreseren, fjerne batteripakken(e), fjerne hindringene og inspiser enheten nøye for skade før du fortsetter. ADVARSEL: Ta aldri inn i utløpsrøret eller plasser noen kroppsdel foran snøfreseren når enheten er i drift eller når batteripakken er montert. Forsikre deg alltid om at alle bevegelige deler har stoppet og at batteripakken (e) er fjernet før du fjerner hindringer. Unnlatelse av å følge disse instruksjonene kan føre til alvorlig personskade. ◾ Legg merke til vindretningen før du begynner. Når det er mulig, tøm snø i samme retning som vinden for å forhindre at snø kastes tilbake i ansiktet ditt. ◾ Noen deler av snøfreseren kan fryse under ekstreme værforhold. Ikke prøv å betjene enheten med frosne deler. ◾ Når du er ferdig, la motoren gå i noen minutter for å forhindre at bevegelige deler fryser. Drei deretter rotasjonshåndtaket frem og tilbake flere ganger for å frigjøre det fra isoppbygging. Sørg for å rense av snø og is fra bunnen av rennen. ◾ I snødekte og kalde forhold kan noen kontroller og bevegelige deler fryse. Ikke bruk overdreven kraft når du prøver å betjene frosne kontroller. Hvis du har problemer med å betjene noen kontroll eller del, start maskinen som “START / STOPP SNØBLÅSEREN” -delen som er vist og la den gå i noen minutter.56 VOLT LITHIUM-ION BATTERIDREVET SNOW BLOWER — SNT2400E 85

VEDLIKEHOLD GENERELT VEDLIKEHOLD Unngå bruk av løsemidler når plastdeler skal rengjøres. De fleste plasttyper kan ta skade av ulike typer løsemidler som er i salg, og kan dermed bli ødelagt. Bruk en ren klut for å fjerne skitt, støv, olje, fett, osv.

Alle lagrene i dette produktet er smurt med en tilstrekkelig mengde smøremiddel av høy kvalitet for enhetens levetid under normale driftsforhold. Derfor er det ikke nødvendig med ytterligere lagersmøring. MONTERING OG JUSTERING AV GLIDESKOENE1. Fjern batteriene2. Løsne og fjern muttere, pakninger og glideskoen fra skruene (Fig. G1).3. Bytt ut glideskoen med en ny, om nødvendig.4. Høyden på glideskoene kan justeres i henhold til de faktiske snøforholdene uten å fjerne mutterne grundig, bare løsne dem, juster glideskoenes stilling og deretter stram (Fig. G2).BYTTING AV SKJÆREBOLTEN Skjærebolten er plassert i innmaterskaftet (Fig.H1). De hjelper med å absorbere øyeblikkelig dreiemoment når innmateren treffer hindringer under arbeid og beskytter girkassen og motoren mot skader. H-1 Innmaterskaft H-2 SkjæreboltFor å skifte ut skjærboltene, fjern batteriene, fjern den ødelagte skjærbolten fra innmaterakselen og erstatt den med nye bolter.MERK: Ytterligere to skjærebolter lagret på skaftmonteringen, erstatt med den nye hvis den originale er ødelagt. (Fig.H2).OPPBEVARING AV SNØBLÅSEREN FORSIKTIG: Forsikre deg om at all smeltet snø som kan dryppe fra snøfreseren, tørkes riktig for å forhindre fare for skli og fall. ◾ Fjern batteripakkene og lagre dem på et sikkert sted utenfor barnas rekkevidde. Tørk fuktighet, smuss eller rusk fra batteriets område før lagring. ◾ Tørk av snøfreseren med en ren, tørr klut. ◾ Kontroller alle muttere, bolter, knotter, skruer osv. for stramhet. ◾ Inspiser bevegelige deler for skader, brudd og slitasje. La reparasjoner utføres på ødelagte eller manglende deler. ◾ Oppbevar snøfreseren på et rent, tørt, lukket sted utilgjengelig for barn. ◾ Oppbevar ikke i nærheten etsende materialer som gjødsel eller steinsalt.Beskytt miljøetElektriske apparater må ikke kastes i det usorterte husholdningsavfallet, men innleveres til et innsamlingssted.Kontakt lokale myndigheter for informas-jon om hvilke innsamlingsordninger som finnes.Hvis elektriske apparater kastes på fyllinger eller avfallsplasser, kan farlige substanser lekke ned i grunnvannet og komme inn i næringskjeden og skade menneskers liv og helse.56 VOLT LITHIUM-ION BATTERIDREVET SNOW BLOWER — SNT2400E86

FEILSØKING ADVARSEL: Ta alltid ut batteripakken ved service på eller transport av snøfreseren. Beskytt alltid hendene ved å bruke hansker når du utfører noe vedlikehold på snøfreseinnmateren eller skrapen.
