GEBRUIKSAANWIJZING SNT2400EK2753 EGO

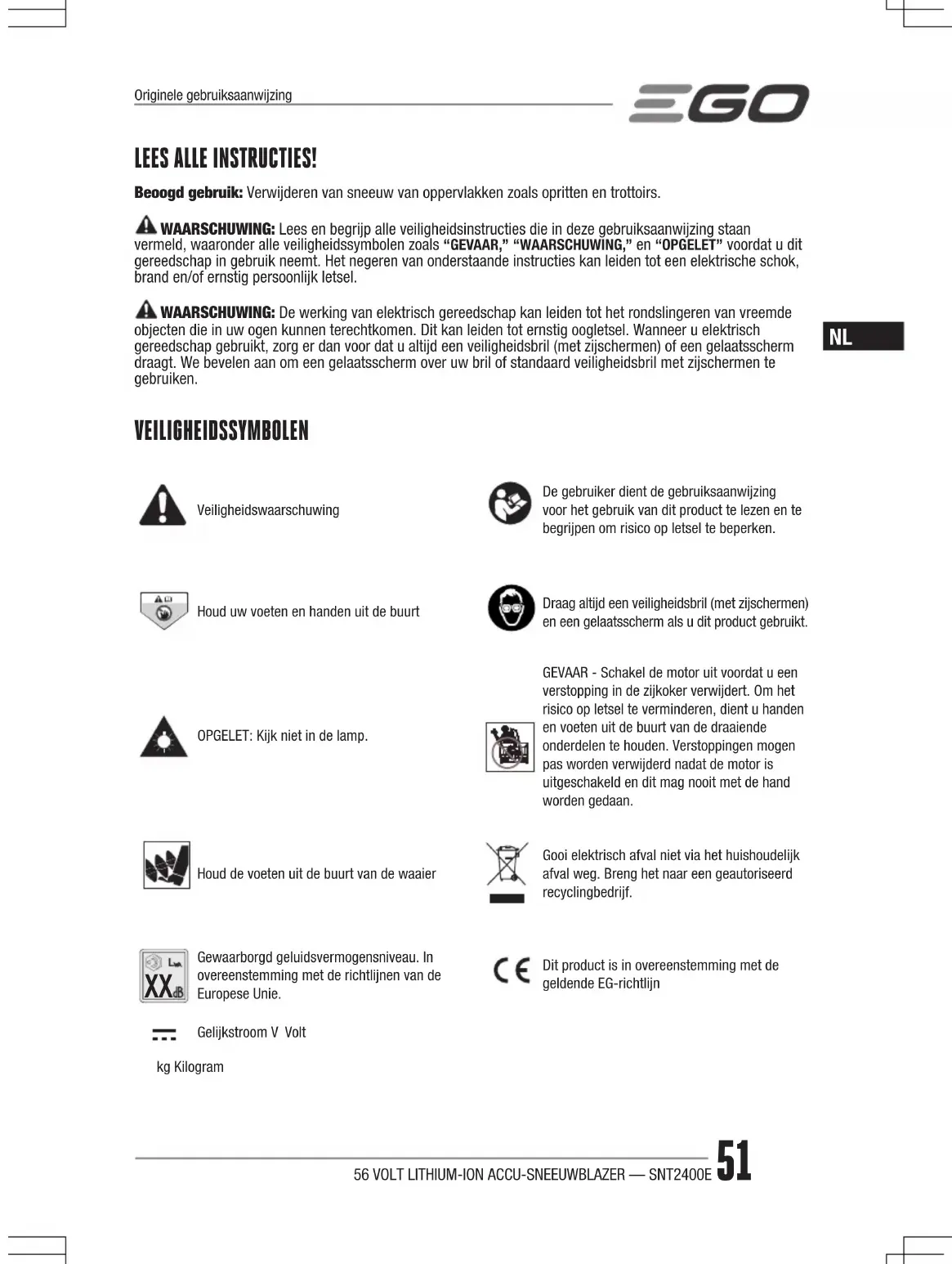

LEES ALLE INSTRUCTIES! Beoogd gebruik: Verwijderen van sneeuw van oppervlakken zoals opritten en trottoirs. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruiksaanwijzing staan vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR,” “WAARSCHUWING,” en “OPGELET” voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. WAARSCHUWING: De werking van elektrisch gereedschap kan leiden tot het rondslingeren van vreemde objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrisch gereedschap gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSSYMBOLEN VeiligheidswaarschuwingDe gebruiker dient de gebruiksaanwijzing voor het gebruik van dit product te lezen en te begrijpen om risico op letsel te beperken.Houd uw voeten en handen uit de buurtDraag altijd een veiligheidsbril (met zijschermen) en een gelaatsscherm als u dit product gebruikt.OPGELET: Kijk niet in de lamp.GEVAAR - Schakel de motor uit voordat u een verstopping in de zijkoker verwijdert. Om het risico op letsel te verminderen, dient u handen en voeten uit de buurt van de draaiende onderdelen te houden. Verstoppingen mogen pas worden verwijderd nadat de motor is uitgeschakeld en dit mag nooit met de hand worden gedaan.Houd de voeten uit de buurt van de waaierGooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.

Gewaarborgd geluidsvermogensniveau. In overeenstemming met de richtlijnen van de Europese Unie.Dit product is in overeenstemming met de geldende EG-richtlijnGelijkstroom V Voltkg KilogramOriginele gebruiksaanwijzing56 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E52

SPECIFICATIES Spanning 56 V Reinigingsbreedte 61cm Opnamehoogte 51cm Wielmaat 38cm Gewicht 68 kg Aanbevolen bedrijfstemperatuur -20°C-10°C Aanbevolen opslagtemperatuur -20°C-70°C Gemeten geluidsvermogensniveau

96,61 dB(A) K=1,6 dB(A) Geluidsdrukniveau bij het oor van de bediener L

82,5 dB(A) K=4 dB(A) Gegarandeerd geluidsvermogensniveau

(gemeten volgens 2000/14/EG) 98 dB(A) Inschatting van de vibratie

15. Bedienhendel voor de snelheid van de boor

17. Bedienhendel voor de snelheid van het

zelfaangedreven systeem

18. Schakelaar voor het zelfaangedreven systeem

26. Accuvrijgaveknop

1. Plaats de sneeuwblazer zoals in afb. B voor een

eenvoudigere montage.

2. Verwijder de buitenste pakking en

wielvergrendelingspen van de as.

3. Monteer het wiel en de buitenste pakking. Vergrendel

deze met de wielvergrendelingspen. Opmerking: Controleer het wiel voor de installatie om er zeker van te zijn dat de pijl op het wiel naar voren wijst (afb. B). B-1 Buitenste pakking B-2 Wielvergrendelingspen

DE GEMONTEERDE HANDGREEP PLAATSEN

OPMERKING: De gemonteerde handgreep moet worden geplaatst voordat de sneeuwblazer kan worden gebruikt (afb.C1) C-1 Vergrendeling- sknop C-2 Gemonteerde handgreep Maak de vergrendelingsknoppen los en trek de bouten eruit. Bewaar ze voor de hernieuwde montage. Kies een prettige werkpositie in overeenstemming met uw eigen lengte (afb.C2). De gemonteerde handgreep kan op drie verschillende hoogtes worden ingesteld. (Afb.C3 & afb.C4 & afb.C5) Bovenste bedienpositie zoals in afb.C3 Middelste bedienpositie zoals in afb.C4 Onderste bedienpositie zoals in afb.C556 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E 53

WAARSCHUWING: Gebruik de sneeuwblazer nooit zonder de compleet gemonteerde koker.

1. Maak de knop op de binnenste steunpaal los en

verwijder de bout (afb.D1). Bewaar de knop en bout voor de hernieuwde montage. D-1 Sneeuwkoker D-2 Buitenste steunpaal D-3 knop D-4 Binnenste steunpaal D-5 Basis D-6 Bout

2. Til de gemonteerde sneeuwkoker op, breng de

buitenste steunpaal in een lijn met de binnenste steunpaal en schuif de buitenste steunpaal op zijn plek. Zorg ervoor dat de sneeuwkoker op de basis steunt (afb. D2).

3. Bevestig de gemonteerde sneeuwkoker met de

gereserveerde knop en bout. GEBRUIK

HET ACCUPACK INSTALLEREN/VERWIJDEREN

OPLADEN VOOR EERSTE INGEBRUIKNAME. Alleen gebruiken met de accupacks en laders die worden vermeld in afb.A4 OPMERKING: Voor de beste prestaties raden wij het gebruik van twee 5.0 Ah EGO 56V Arc-Lithium accu‘s of twee EGO 56V Arc-Lithium accu‘s met een hogere capaciteit aan. Als het product niet in gebruik is, moeten de 56V accupacks worden opgeborgen in een gesloten omgeving waar de temperatuur niet onder -20°C daalt. De optimale laadtemperatuur ligt tussen 5°C en 40°C. Installeren Druk het accupack in het accupackvak totdat u een “klik” hoort. (AFB.E1) Verwijderen Druk op de ontgrendelingsknop in het accupackvak. (AFB.E2) OPMERKING: Zorg dat de vergrendeling op de sneeuwblazer op zijn plaats klikt en het accupack (de accupacks) stevig aan het gereedschap is vastgemaakt voordat u begint met het gebruik.

DE SNEEUWBLAZER STARTEN/STOPPEN

OPGELET: Probeer niet de werking van de veiligheidsknop te overbruggen. WAARSCHUWING: Zorg dat andere personen en huisdieren zich op minstens 30 meter van de sneeuwblazer bevinden wanneer u hem gebruikt. WAARSCHUWING: De boor roteert nog enkele seconden nadat de sneeuwblazer is uitgeschakeld. Laat de boor eerst tot stilstand komen voordat u hem weer start. OPMERKING: Start en stop de sneeuwblazer niet te vaak snel achter elkaar. De sneeuwblazer starten

1. Zorg ervoor dat de gemonteerde handgreep goed

is bevestigd op de juiste hoogte, de gemonteerde zijkoker juist is bevestigd, de koker en de koker deflector juist op de juiste positie zijn aangepast.

2. Plaats het accupack (de accupacks) in de

sneeuwblazer en sluit het batterijdeksel.

3. Druk de veiligheidsknop (A-16) en houd deze 1

seconde ingedrukt. De led indicator (A-21) zal groen knipperen. Druk op de boor-trekkerschakelaar (A-13) om de sneeuwblazer in te schakelen terwijl de led indicator knippert OPMERKING: De sneeuwblazer kan alleen worden ingeschakeld met de boor-trekkerschakelaar als de led indicator knippert. OPMERKING: De sneeuwblazer start eventueel niet naar behoren als de temperatuur van de accu‘s lager is dan -20°C. Als de sneeuwblazer niet start, verwijdert u de accu van de sneeuwblazer en laat u deze binnenshuis gedurende 10 minuten of langer opwarmen. Plaats de accu weer en probeer het opnieuw. De sneeuwblazer stoppen Laat de boor-trekkerschakelaar helemaal los. OPMERKING: De elektrische rem in de automatische remmechanisme zal de boorrotatie stoppen binnen 3 seconden nadat de boor-schakelaar werd losgelaten. Variabel boor-snelheidssysteem De snelheid van de boor kan worden aangepast om de worpafstand te bedienen. Om de snelheid te verhogen/verlagen, drukt u de boor snelheidshendel (A-15) naar voren/naar achteren.56 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E54

Variabele snelheid zelfaangedreven systeem Deze sneeuwblazer is voorzien van een zelfaangedreven systeem met variabele snelheid. Deze is onafhankelijk van de boorrotatie. Om het zelfaangedreven systeem zonder boorrotatie te gebruiken, drukt u de schakelaar voor de zelfaandrijving (A-18) naar het handvat. Om de snelheid te verhogen, beweegt u de bedienhendel voor het zelfaangedreven systeem (A-17) naar voren. Om de snelheid te verlagen, beweegt u de bedienhendel voor het zelfaangedreven systeem naar achteren. Om de zelfaangedreven functie uit te schakelen, laat u de schakelaar voor het zelfaangedreven systeem los. Om de sneeuwblazer achteruit te bewegen, moet eerst de zelfaangedreven functie worden uitgeschakeld; trek de bedienhendel voor het zelfaangedreven systeem naar de ACHTERUIT positie, druk dan op de schakelaar voor het zelfaangedreven systeem. OPMERKING: De snelheid kan niet worden veranderd als de sneeuwblazer in de achteruit wordt gebruikt met de zelfaandrijving; de hendel voor de snelheid kan de snelheid in de achteruit niet veranderen. OPMERKING: De sneeuwblazer kan niet in de achteruit worden gezet als de zelfaangedreven functie in de vooruit staat. BOOR-TREKKERSCHAKELAAR EN ZELFAANGEDREVEN TREKKERKOPPELING Als de zelfaangedreven trekker (A-18) en de boor- trekkerschakelaar (A-13) gelijktijdig worden gedrukt, laat u de boor-trekkerschakelaar (rechterhand) los, hierna blijft de boor-trekkerschakelaar ingeschakeld. Dit kenmerk stelt u in staat om de boorsnelheid, de zelfaangedreven snelheid en de afgifterichting van de sneeuw in te stellen als de boor draait Om de boor te stoppen laat u de schakelaar voor de zelfaandrijving los, waarna de boor en de zelfaangedreven functie zullen stoppen.

AANPASSING VAN DE KOKER EN DEFLECTOR

De koker kan worden aangepast om zowel de richting alsook de afstand van de verwijderde sneeuw aan te passen zodat u de sneeuw weg van het ene gebied naar het andere gebied kunt verplaatsen. De richting van de sneeuwverwijdering kan tot 100° naar links en 100° naar rechts worden aangepast Trek de koker rotatie handgreep (A-22) naar links/ rechts om de koker naar links/rechts te draaien. De worpafstand van de sneeuwblazer wordt aangepast door de koker deflector omhoog of omlaag te bewegen. Om de afstand van de weggeworpen sneeuw te vergroten of te verminderen, trekt u de koker deflector handgreep (A-23) naar achteren of naar voren om de koker deflector (A-10) te verhogen of te verlagen. Zodra de gewenste koker deflector positie is bereikt, vergrendelt u de koker deflector handgreep in de vergrendelingssleuf (F-1) (afb. F). GEBRUIK VAN DE LED ZIJLAMPEN (A-12) EN KOPLAMPEN (A-6) Druk een keer op de led-lichtknop om beide zijlampen en de koplampen in te schakelen. Druk twee keer op de led-lichtknop om de zijlampen uit te schakelen. Druk drie keer op de led-lichtknop om alle lampen uit te schakelen. OPMERKING: Alle lampen gaan automatisch uit als de sneeuwblazer niet binnen 5 minuten wordt gebruikt.

LED-INDICATOR (A-21) OP DE SNEEUWBLAZER

De sneeuwblazer is voorzien van een led indicator die het laadniveau van het accupack (de accupacks) en de werkstatus van de sneeuwblazer aangeeft. LED- INDICATOR Betekenis Actie Groen bran- dend De sneeuwblazer werkt correct; elke accu heeft tenminste nog 15% van zijn lading. N.v.t. Rood knippe- rend De accu is bijna leeg. Stop de sneeuwblazer en laad het accupack (de accupacks) op. Rood en groen knipperen afwisselend Fout Neem contact op met de klantenservice van

Oranje brandend De sneeuwblazer stopt als gevolg van oververhitting. Verwijder de accu‘s uit de sneeuwblazer, zet hem in de schaduw en laat hem tenminste 15 minuten lang afkoelen. Oranje knipperend De sneeuwblazer is overbelast. Verwijder eerst het accupack, controleer en reinig vervolgens als er sneeuw is opgehoopt onder het dek. Verlangzaam als u sneeuw beweegt. Als dit niet helpt, neem dan contact op met de EGO klantenservice. UIT & LED aan batterij knipperend De accu is oververhit. (Zie alinea „ACCUBE- VEILIGING TEGEN HOGE TEMPE- RATUREN“ in deze handleiding) Verwijder de accu uit de sneeuwblazer en wacht totdat het accupack is afgekoeld tot ongeveer 67°C. Plaats de accu vervolgens terug en start de sneeuwblazer opnieuw.

OVERBELASTINGSBEVEILIGING VAN DE

SNEEUWMAAIER Uw sneeuwblazer heeft ingebouwde overbelastingssensoren. Als de sneeuwblazer is overbelast, zal de motor de snelheid automatisch verlagen en hoort u dat het volume van de motor afneemt. Wandel langzamer of verminder de reinigingsbreedte; de motorsnelheid zal dan automatisch terugkeren naar de normale instelling. Als deze methode de overbelasting niet oplost, zal de sensor de motor automatisch uitschakelen en de led indicator op de sneeuwblazer zal oranje knipperen. Verwijder het accupack (de accupacks) uit de sneeuwblazer, wacht 10 seconden en controleer vervolgens of er sneeuw of ijs vast zit in de boor en het dek. Indien nodig volgt u de instructies voor de „Verhelpen van een verstopte koker“. Plaats de accu‘s terug en start de sneeuwblazer opnieuw.

VERHELPEN VAN EEN VERSTOPTE KOKER

WAARSCHUWING: Gebruik altijd het reinigingsgereedschap voor de koker (A-8) dat als accessoire is bevestigd aan het gereedschap; gebruik niet uw hand.

ACCUBEVEILIGING TEGEN HOGE TEMPERATUREN

Het accupack produceert warmte tijdens het gebruik. De warmte verdwijnt langzamer bij warm weer. Als de accutemperatuur boven 70°C stijgt tijdens het gebruik, zal de beveiliging de sneeuwblazer direct uitschakelen om het accupack te beschermen tegen schade als gevolg van hitte. De statusindicator op de sneeuwblazer gaat uit, de led op de accu, lees de alinea „ACCU BESCHERMING“ in de gebruiksaanwijzing voor meer informatie. Laat de veiligheidsschakelaar los, wacht totdat het accupack afkoelt op ongeveer 67°C, waarna u de sneeuwblazer opnieuw kunt starten.

TIPS VOOR HET GEBRUIK

GEVAAR: Gebruik een sneeuwblazer nooit op bevroren meren, rivieren of gelijksoortige oppervlakken. Dood of ernstig letsel kunnen het gevolg zijn als het ijs breekt. GEVAAR: Gebruik de sneeuwblazer nooit op een dak of een ander onstabiel oppervlak, wat de dood of ernstig letsel tot gevolg kan hebben. WAARSCHUWING: Gebruik de sneeuwblazer niet op ijs, hierdoor kan de bediener uitglijden en vallen, wat mogelijk ernstig letsel tot gevolg kan hebben. WAARSCHUWING: Draag geen los zittende kleding, sjaals of sieraden. Ze kunnen verstrikt raken in bewegende onderdelen en de dood of ernstig letsel tot gevolg hebben. WAARSCHUWING: Houd de sneeuwuitworp uit de buurt van elektrische apparatuur om het risico op elektrocutie of een elektrische schok te voorkomen. WAARSCHUWING: Richt de sneeuwblazer of de koker nooit in de richting van personen of huisdieren. Weggeslingerde sneeuw of andere voorwerpen kunnen ernstig letsel veroorzaken. WAARSCHUWING: Zorg ervoor dat het gebied vrij is van stenen, stokken, draden, grind en andere voorwerpen die per ongeluk door de sneeuwblazer in een willekeurige richting kunnen worden geslingerd en ernstig letsel bij de bediener of anderen kunnen veroorzaken. ◾ Als het apparaat in contact komt met welk obstakel of vuil dan ook tijdens het gebruik, moet u de sneeuwblazer stoppen, het accupack (de accupacks) verwijderen, de obstructie verwijderen en het apparaat aandachtig inspecteren op beschadigingen alvorens verder te gaan.56 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E56

WAARSCHUWING: Rijk nooit in de koker en plaats geen lichaamsdelen voor de sneeuwblazer als het apparaat in gebruik is of als het accupack (de accupacks) zijn geplaatst. Zorg er altijd voor dat alle bewegende onderdelen tot stilstand zijn gekomen en dat het accupack (de accupacks) zijn verwijderd voordat u blokkeringen verhelpt. Het negeren van deze instructies kan ernstig letsel tot gevolg hebben. ◾ Houd rekening met de windrichting voordat u begint. Indien mogelijk dient u de sneeuw in dezelfde richting als de wind weg te bewegen om te voorkomen dat sneeuw in uw gezicht wordt geblazen. ◾ Enkele onderdelen van de sneeuwblazer kunnen onder extreme weersomstandigheden bevriezen. Probeer niet het gereedschap te gebruiken met bevroren onderdelen. ◾ Als u klaar bent, laat de motor dan nog een paar minuten lopen om te voorkomen dat de bewegende onderdelen bevriezen. Draai de koker rotatie handgreep vervolgens enkele malen naar voren en achteren om hem vrij te maken van eventueel aanwezig ijs. Zorg ervoor dat u sneeuw en ijs van de basis van de koker verwijdert. ◾ In sneeuwrijke en koude omstandigheden kunnen bedieningselementen en bewegende onderdelen bevriezen. Gebruik geen overmatige kracht als u bevroren bedieningselementen probeert te bedienen. Als u problemen heeft bij het bedienen van bedieningselementen of onderdelen, start u het gereedschap zoals beschreven in de alinea „STARTEN/STOPPEN VAN DE SNEEUWBLAZER“ en laat u hem enkele minuten lopen. ONDERHOUD ALGEMEEN ONDERHOUD Maak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, vet, etc.

HET GEREEDSCHAP SMEREN

Alle pakkingen in het product zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de hele levensduur onder normale gebruiksomstandigheden. Daarom hoeft u de pakkingen niet meer te smeren. DE GLIJSCHOENEN VERVANGEN EN AANPASSEN1. Verwijder de accu‘s.2. Maak de moeren, pakkingen en de glijschoen los en verwijder hem van de schroeven (afb.G1).3. Vervang, indien nodig, de glijschoen door een nieuwe.4. De hoogte van de glijschoenen kan worden aangepast aan de hand van de actuele sneeuwomstandigheden zonder de moeren helemaal te verwijderen. Gewoon losmaken, de glijschoenpositie aanpassen en weer vastdraaien (afb.G2).DE BREEKBOUT VERVANGEN De breekbouten bevinden zich in de boorschacht (afb.H1). Ze ondersteunen bij het absorberen van de directe koppel als de boor een obstakel raakt tijdens het werken en beschermt de versnellingsbak en motor tegen beschadigingen. H-1 Boorschacht H-2 BreekboutOm de breekbouten te vervangen verwijdert u de accu‘s, de gebroken breekbout uit de boorschacht en vervangt u ze door nieuwe bouten.OPMERKING: Twee extra breekbouten bevinden zich op de gemonteerde koker. Vervang door nieuwen als de originelen stuk zijn. (Afb.H2).DE SNEEUWBLAZER OPBERGEN OPGELET: Zorg ervoor dat alle gesmolten sneeuw die van de sneeuwblazer kan druppen goed is weggeveegd om glijgevaar en het gevaar te vallen te voorkomen. ◾ Verwijder het accupack (de accupacks) en bewaar deze op een veilige plek buiten het bereik van kinderen. Voor het opbergen veegt u vocht, vuil en afval weg van het accugedeelte. ◾ Veeg de sneeuwblazer droog met een droge doek. ◾ Controleer alle moeren, bouten, schroeven etc. op een juiste bevestiging. ◾ Controleer de bewegende onderdelen op beschadigingen, gebroken onderdelen en slijtage. Laat reparaties uitvoeren aan beschadigde of ontbrekende onderdelen. ◾ Bewaar de sneeuwblazer op een schone, droge en gesloten plek buiten het bereik van kinderen. ◾ Niet in de buurt van corrosieve stoffen zoals kunstmest of zout opbergen.56 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E 57

Het milieu beschermen Voer elektrische apparaten niet via het huisvuil af, maar maak gebruik van de afzonderlijke inzamelpunten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op een vuilstort of vuilnisbelt terechtkomen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen komen wat schadelijk is voor uw gezondheid en welzijn.56 VOLT LITHIUM-ION ACCU-SNEEUWBLAZER — SNT2400E58

PROBLEEMOPLOSSING WAARSCHUWING: Verwijder altijd het accupack (de accupacks) tijdens onderhoud of transport van de sneeuwblazer. Bescherm altijd uw handen door handschoenen te dragen als u onderhoud aan de sneeuwblazer boor of schraper uitvoert.PROBLEEM OORZAAK OPLOSSINGDe sneeuwblazer start niet. ◾ De accu is bijna leeg. ◾ Laad de accu op. ◾ De boor-trekkerschakelaar is niet ingedrukt op het moment dat de led indicator groen knippert. ◾ Druk de boor-trekkerschakelaar als de led indicator knippert. Als de led indicator niet meer knippert, reageert de sneeuwblazer niet op het drukken op de boor-trekkerschakelaar. ◾ De boor is bevroren door sneeuw of ijs. ◾ Verwijder het accupack (de accupacks) eerst, gebruik het meegeleverde koker-reinigingsgereedschap om sneeuw of ijs te verwijderen dat de boor blokkeert. Herstart de sneeuwblazer. ◾ De accu is oververhit. De led indicator op de accu knippert oranje of brandt rood (zie alinea „ACCUBEVEILIGING TEGEN HOGE TEMPERATUREN“ in deze gebruiksaanwijzing). ◾ Verwijder de oververhitte accu uit de sneeuwblazer en wacht totdat het accupack is afgekoeld tot ongeveer 67°C. Plaats de accu vervolgens terug en start de sneeuwblazer opnieuw.De motor is ingeschakeld maar de boor gaat niet aan. ◾ De breekbout is gebroken. ◾ Vervang de breekbout overeenkomstig de alinea „DE BREEKBOUT VERVANGEN“ in deze gebruiksaanwijzing.De led-lichtknop reageert niet op de eerste keer drukken. ◾ Het interne zelfcontrolerende proces veroorzaakt een lichte vertraging bij de eerste activering van de knoppen. ◾ Druk op de led lichtknop en houd hem 1 seconde ingedrukt.de led indicator op de accu blijft aan nadat de boor van de sneeuwblazer is gestopt of het zelfaangedreven systeem uit gaat. ◾ Het elektrisch circuit bevindt zich in stand-by voor de volgende start. De led gaat automatisch uit als de sneeuwblazer gedurende 5 à 10 minuten niet wordt gebruikt. ◾ Laat het zo of verwijder de accu‘s uit het accuvak. GARANTIE Bezoek alstublieft de website egopowerplus.com voor de volledige voorwaarden van het EGO garantiebeleid.56 VOLT LITIUM-ION LEDNINGSFRI SNEBLÆSER — SNT2400E 59
